Omega 3.8 V6

CAPITULO 84

APLICATIVO

GM

PCM

OMEGA 3.8 V6

Como conseguir os códigos de falhas?

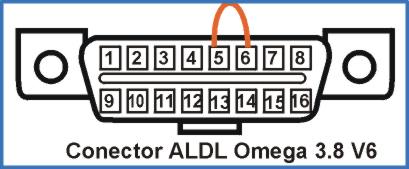

Conector ALDL do Omega como fazer o JUMP

Lista dos Códigos de Falhas

13	Nenhum sinal da sonda do lado direito
14	Baixa voltagem do sensor de temperatura da água
15	Alta voltagem do sensor de temperatura da água
16	Voltagem instável do sensor de temperatura da água
17	Erro da UC – Circuito do Sensor de Temperatura da água
18	Falha de Fluxo da EGR
19	Emperramento do Sensor da posição da Borboleta
21	Alta Voltagem no Sensor da posição da Borboleta
22	Baixa Voltagem no Sensor da posição da Borboleta
23	Alta Voltagem no Sensor de Temperatura do Ar
24	Sem sinal no Sensor de Velocidade
25	Baixa Voltagem no Sensor de Temperatura do Ar
26	Voltagem instável no Sensor de Temperatura do Ar
28	Falha no circuito do conjunto do interruptor de posição da válvula manual de pressão do fluido da transmissão.
29	Falha na posição da EGR.
31	Falha no sistema de alarme anti-furto.
32	Fluxo de massa de ar fora de faixa
33	Alta voltagem no sensor de pressão barométrica
34	Baixa voltagem no sensor de pressão barométrica
35	Erro de rotação de marcha lenta
36	Vazamento de vácuo
41	Falha no circuito de saída do ponto de ignição EST
42	Falha no circuito de derivação de ignição
43	Falha no circuito do sensor de detonação
44	Mistura pobre no lado direito
45	Mistura rica no lado direito
47	Falha no sinal de referencia 18X
48	Falha no sensor de fase
49	Sinal intermitente no sensor de fase
51	Erro do PROM da UC
52	Voltagem do sistema excessivamente alto por longo período
53	Voltagem do sistema excessivamente alto
54	Voltagem instável do sistema
55	Erro na conversão analógica/digital
57	Falha do monitor de voltagem do injetor
58	Baixa voltagem do sensor de temperatura do fluido de transmissão
59	Alta voltagem do sensor de temperatura do fluido de transmissão
63	Nenhum sinal na sonda lambda esquerda.
64	Mistura pobre no lado esquerdo
65	Mistura rica no lado esquerdo
66	Falha no circuito do solenóide 2 - 3
67	Falha no circuito do solenóide de energização da embreagem do conversor de torque
69	Sistema de embreagem de conversor de torque
72	Sinal de velocidade do veiculo intermitente
73	Erro de corrente do solenóide de controle de pressão
75	Baixa voltagem do sistema
76	Ajuste curto de combustível
78	Ajuste longo de combustível
79	Excesso de temperatura do fluido de transmissão
81	Falha no circuito do solenóide de mudança 2 e 3
82	Falha no circuito do solenóide de mudança 1 e 2
83	Falha no circuito do solenóide de modulação de amplitude de pulso da embreagem do conversor de torque
85	Patinamento da transmissão
91	Falha no módulo quad driver SM
92	Ventilador de baixa velocidade sem sinal do BCM
93	Falha no circuito de detonação SNEF
95	Patinamento de transmissão
96	Falha do sensor de pressão
97	Falha na eletroválvula de purga de Canister

Conector da UC

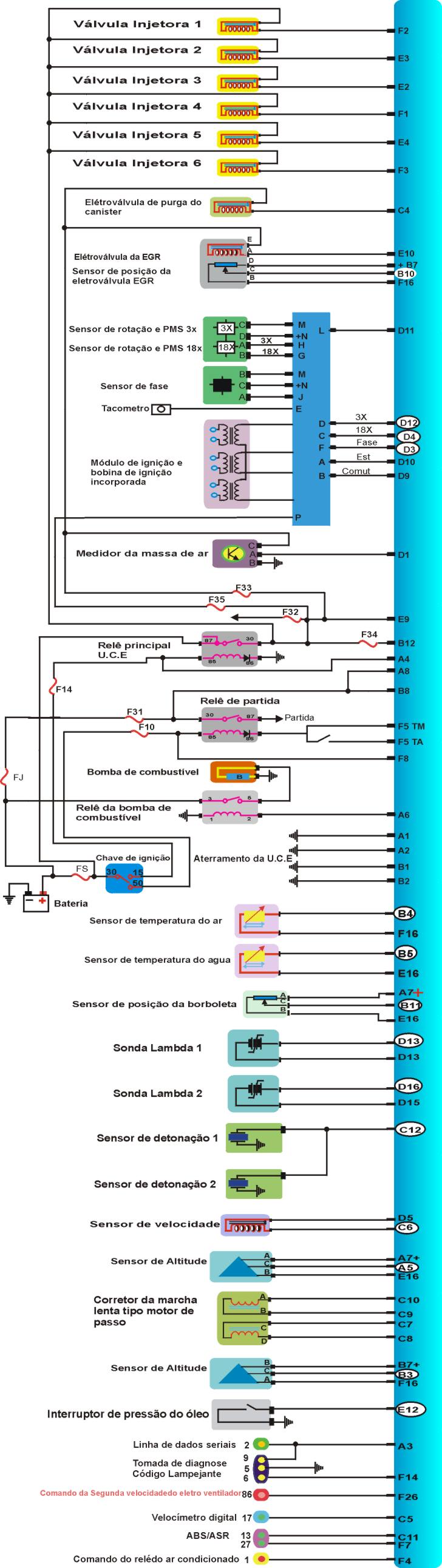

ESQUEMA ELÉTRICO

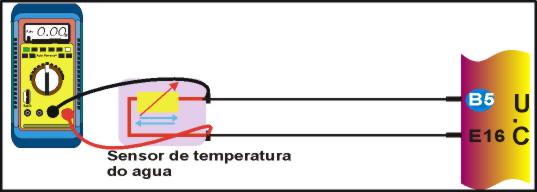

1) Como testar o sensor de temperatura da água?

TESTANDO

1- Ignição ligada, motor parado, MULTITESTE DIGITAL no modo voltímetro no SENSOR e confira os dados abaixo

Sensor de Temperatura da Água °C	ResistênciaW	Tensão V
-10	16180
0	9420
10	5670
20	3520
30	2238
40	1459
50	973	3,6
60	660	3,3
70	465	2,8
80	325	2.4
90	235	2,0
100	175	1,7
110	129	1,4

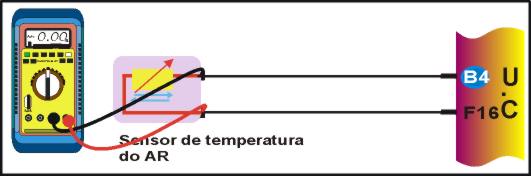

2) Como testar o Sensor de Temperatura do Ár.?


TESTANDO

1- Ignição ligada, motor parado, MULTITESTE DIGITAL no modo voltímetro no SENSOR e confira os dados abaixo

Sensor de Temperatura da Água °C	ResistênciaW	Tensão V
-10	16180
0	9420
10	5670
20	3520
30	2238
40	1459
50	973	3,6
60	660	3,3
70	465	2,8
80	325	2.4
90	235	2,0
100	175	1,7
110	129	1,4

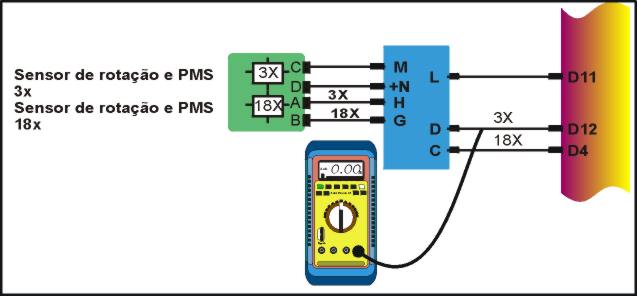

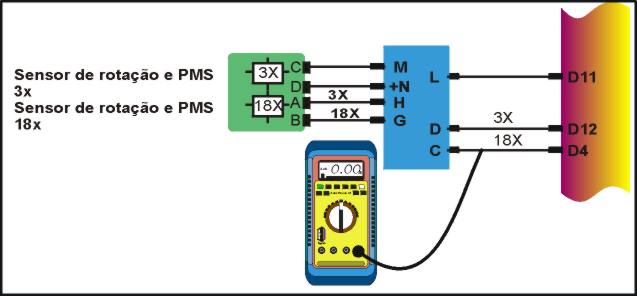

3) Como testar o Sensor de Rotação e PMS 3x?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo freqüência (Hz) checar a freqüência nos pinos D12 e Massa e conferir com os dados abaixo.

DADOS

RPM	200	300	800	900	1000	1500	3000
Hz	10,0	15,0	40,0	45,0	50,0	75,0	150,0

4) Como testar o Sensor de Rotação e PMS 18x?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo freqüência (Hz) checar a freqüência nos pinos D4 e Massa e conferir com os dados abaixo.

DADOS

RPM	200	300	800	900	1000	1500	3000
Hz	60,0	90,0	240,0	270,0	300,0	450,0	900,0

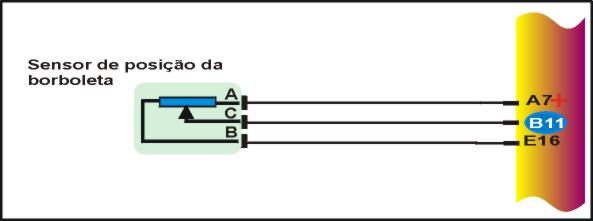

5) Como testar o sensor de posição da borboleta?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo voltimetro checar a tensão e conferir com os dados abaixo

DADOS

Sensor da Posição da Borboleta	Tensão
Fechada	0,15 a 1,0
Aberta	4,5 a 4,8

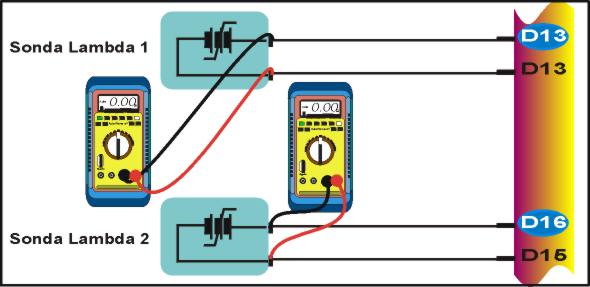

6) Como testar a Sonda Lambda?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo voltimetro checar a tensão e conferir que deverá ser de 0,1 a 0,9 V

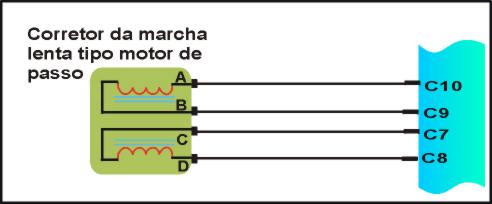

7) Como testar o Corretor de Marcha Lenta?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo ohmimetro checar a resistência entre os pinos V14 e V30 que deverá ser de 40 a 80 W

2 – Com um MULTITESTE DIGITAL no modo ohmimetro checar a resistência entre os pinos V13 e V29 que deverá ser de 40 a 80 W

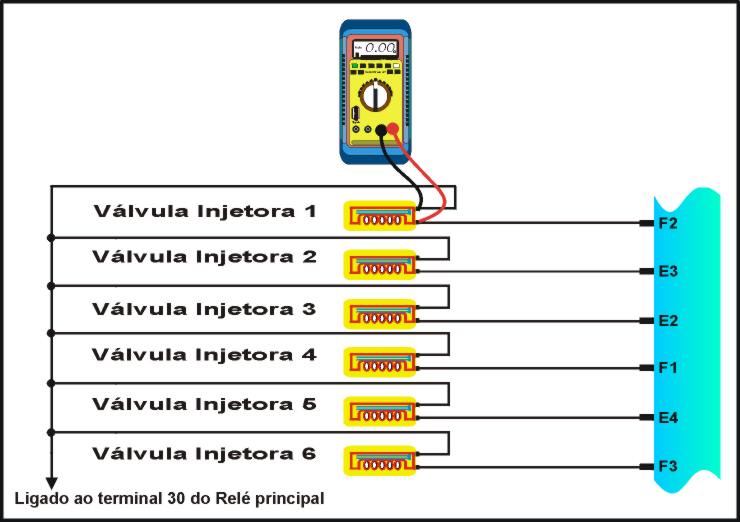

8) Como testar a Válvula Injetora?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo ohmimetro checar a resistência entre os pinos da Válvula que deverá ser de 11,8 a 12,6 W

9) Como testar a Pressão da Bomba de Combustivel?

TESTANDO

1 – Com um MANOMETRO instalado checar a pressão de linha que deverá ser de 2,6 a 3,4 bar.

10) Como testar a Bobina de Ignição?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo Ohmimetro checar a resistência do

primário 0,3 a 1,5 W - secundário de 5 a 7 KW .

11) Como testar a Elétroválvula EGR?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo Ohmimetro checar a resistência da Eletroválvula EGR entre os pinos E10 e B7 que deverá ser de 7 a 10W .

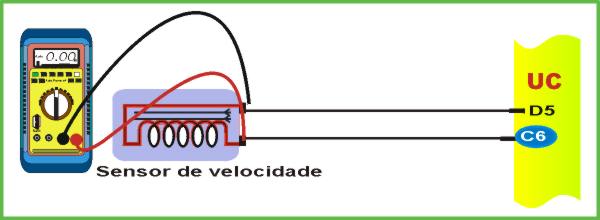

12) Como testar o Sensor de Velocidade?


TESTANDO

1 – Com um MULTITESTE DIGITAL no modo Ohmimetro checar a resistência do Sensor de Velocidade entre os pinos D5 e C6 que deverá ser de 1480 a 2700W .
