CAPÍTULO 12

APLICATIVOS RENAULT

Siemens/Fênix 3

Megane 1.4 E7J-764 1995-96

¤ Este sistema é monoponto intermitente , com uma válvula injetora que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ O modelo do conector de diagnóstico é o seguinte.

Localização dos Componentes


1 Interruptor do regulador de pressão fechado.	2 Sensor da posição do eixo de manivela ,
3 Conector ALDL	4 Unidade central
5 Relé de controle do motor	6 Sensor de temperatura da água
7 Válvula de canister	8 Filtro da gasolina
9 Regulador da pressão do combustível	10 Bomba de combustível
11 Relé da bomba de gasolina	12 Sensor de oxigênio aquecido
13 Controlador da lenta	14 Interruptor de inércial de combustível
15 Amplificador de ignição	16 Bobina de ignição
17 Válvula injetora	18 Sensor de temperatura do ar
19- Sensor da temperatura da entrada de ar	20 Relé do sensor de temperatura da entrada de ar
21 Sensor de detonação	22 Sensor de pressão absoluta
23 Interrupto de pressão da direção hidraulica	24 Sensor de posição do regulador de pressão
25 Sensor de velocidade do automóvel

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO DISCRIÇÃO DO COMPONENTE.

A5	Painel de Instrumentos.
A35	Unidade Central.
A57	Módulo de controle da transmissão
A162	Módulo de controle imobilização
B24	Censor de temperatura da água.
B25	Censor da temperatura do ar.
B30	Sensor da entrada de massa de ar
B33	Sensor de velocidade
B54	Sensor da posição do eixo de Manivelas
B69	Sensor de Detonação
B72	Sonda Lambda.
B83	Sensor de pressão absoluta.
B147	Sensor da Posição da Borboleta.
F	Fusível.
K20	Relé da Bomba de Combustivel.
K23	Relé de pressão absoluta
K46	Relé do módulo Central.
M12	Bomba de Combustivel.
S39	Interruptor de inércia do combustível
S57	Regulador de pressão aberto
S231	Guia do interruptor de pressão
S292	Aquecedor função do painel de controle
T1	Bobina de Ignição
X1	Conector da unidade central
Y3	Válvulas Injetoras.
Y56	Atuador do controle da marcha lenta
Y104	Válvula de Canister.
15	Ignição ligada motor parado.
30	Positivo da Bateria (+)
31	Negativo da Bateria (-)

Conector da unidade Central

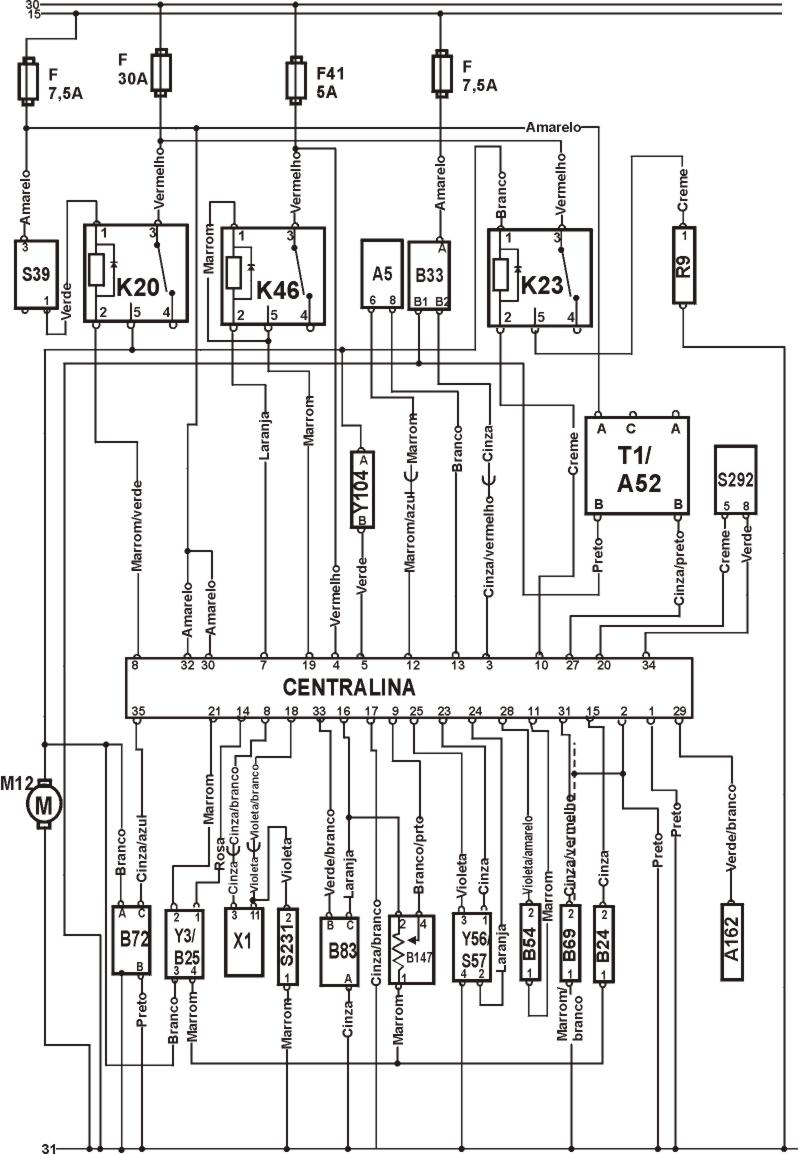

ESQUEMA ELÉTRICO DA MEGANE 1.4 DE 1995 a 1996.


BUSCA DE FALHA PELO SINTOMA

PROBLEMA	POSIVEIS CAUSAS
MOTOR NÃO PEGA	1 Examinar bateria e suas conexões. 2 Unidade central, conector e fios. 3 Relé da bomba de combustível. 4 Sensor de temperatura da água 5 Entrada falsa de ar no Sistema Estanqueidade. 6 Sensor de temperatura do ar. 7 Atuador inativo do controle da lenta. 8 Sensor da posição do regulador de pressão 9 Verificar válvulas injetoras 10 Regulador de pressão de combustivel. 11 Sensor de velocidade. 12 Conector da unidade central
MOTOR COM DIFICULDADE PARA PEGAR.	1 Examinar bateria e suas conexões. 2 Unidade central, conector e fios. 3 Relé da bomba de combustível. 4 Entrada falsa de ar no Sistema Estanqueidade. 5 Sensor de temperatura do ar. 6 Sensor de temperatura da água 7 Sensor de temperatura do ar 8 Sensor da posição do regulador de pressão 9 Atuador inativo do controle da lenta. 10 Regulador de pressão de combustivel. 11 Sensor de velocidade. 12 Conector da unidade central
MOTOR PEGA MAS LOGO APÓS MORRE.	1 Examinar bateria e suas conexões. 2 Relé da bomba de combustível. 3 Emissão de vapor da válvula de canister. 4 Entrada falsa de ar no Sistema Estanqueidade. 5 Controlador da marcha lenta. 6 Sensor da posição do regulador de pressão 7 Regulador de pressão de combustivel. 8 Sensor de velocidade. 9 Conector da unidade central
MOTOR COMEÇA A FALHAR NA LENTA QUANDO FRIO.	1 Examinar bateria e suas conexões. 2 Emissão de vapor da válvula de canister. 3 Entrada falsa de ar no Sistema Estanqueidade. 4 Entrada do aquecedor. 5 Sensor de temperatura da água 6 Sensor de temperatura do ar 7 Controlador da marcha lenta. 8 Válvula de canister 9 Regulador de pressão de combustivel. 10 Conector da unidade central
MARCHA LENTA IRREGULAR	1 Examinar bateria e suas conexões. 2 Posição do cabo da Válvula de canister 3 Examinar o ajuste do cabo de estrangulamento. 4 Entrada falsa de ar no Sistema Estanqueidade. 5 Sensor de temperatura da água 6 Controlador da marcha lenta. 7 Válvula de canister 8 Conector da unidade central
FALHANDO	1 Examinar bateria e suas conexões. 2 Relé da bomba de combustível. 3 Entrada falsa de ar no Sistema Estanqueidade. 4 Válvula de canister 5 Verificar válvulas injetoras 6 Regulador de pressão de combustivel. 7 Conector da unidade central.
DESEMPENHO POBRE	1 Examinar bateria e suas conexões. 2 Relé da bomba de combustível. 3 Válvula de canister 4 Entrada falsa de ar no Sistema Estanqueidade. 5 Entrada do aquecedor. 6 Sensor de temperatura da água 7 Sensor da posição da válvula de canister. 8 Verificar válvulas injetoras 9 Regulador de pressão de combustivel. 10 Conector da unidade central
CORRENDO	1 Emissão de vapor da válvula de canister. 2 Sensor de temperatura da água 3 Sensor de temperatura do ar 4 Verificar válvulas injetoras 5 Conector da unidade central
CONSUMO EXESSIVO DE COMBUSTÍVEL	1 Examinar bateria e suas conexões. 2 Relé da bomba de combustível. 3 Entrada falsa de ar no Sistema Estanqueidade. 4 Entrada do aquecedor. 5 Sensor de temperatura da água 6 Sensor da posição da válvula de canister. 7 Sensor de temperatura do ar 8 Verificar válvulas injetoras 9 Regulador de pressão de combustivel. 10 Sensor de oxigênio. 11 Conversor catalítico
MOTOR BATENDO	1 Entrada falsa de ar no Sistema Estanqueidade. 2 Entrada do aquecedor 3 Regulador de pressão de combustivel. 4 Conversor catalítico
MOTOR FALHANDO A TODAS VELOCIDADES	1 Examinar bateria e suas conexões. 2 Relé da bomba de combustível. 3 Entrada falsa de ar no Sistema Estanqueidade. 4 Sensor de temperatura do ar 5 Regulador de pressão de combustivel. 6 Sensor de temperatura da água 7 Sensor da posição da válvula de canister.

COMO TESTAR OS COMPONENTES

1)- Como testar marcha lenta

TESTANDO

1 –A marcha lenta é controlada eletronicamente, sem ajuste possível, marcha lenta não especificada : Cheque vazamento de ar no sistema de estanqueidade, teste os componentes elétricos com a PONTA DE PROVA .

Tabela

Laguna 750± 50 rpm

2)- Como testar nível de CO.

TESTANDO

1 –O controle do nível de CO e feito eletronicamente, sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema de estanqueidade, teste os cabos e componentes elétricos com um MULTITESTE DIGITAL.

Tabela

Todos os modelos 0,3 % máximo- na ponta da mangueira

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível..

4)- Como testar pressão da Bomba de Combustivel.


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, compare a pressão medida, com a especificada na tabela .

Tabela

Pressão Condição Valor

Regulada Marcha lenta 1,06 bar

5)- Como testar a vazão de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno de combustivel, conecte uma mangueira de teste e no fim da mangueira um frasco de medidas remove o relé da bomba de combustível faça um jump na base do relé terminal 3 & 5 como na figura acima e faça a bomba funcionar por 15 segundos.

Tabela

Taxa de Vazão min. 0,21 litro/ 15 secs

6)- Como testar válvula injetora


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do corpo de Borboleta, cheque a resistência do terminais indicados na figura acima.

Tabela

2 & 3 2 W

7)- Como testar o funcionamento da bomba de combustivel


TESTANDO

1 – Ignição ligada motor parado, a bomba de combustível deve funcionar durante 5 segundos se a bomba não funcionar ignição desligada, remova o relé da bomba de combustível, faça um jump entre os terminais 3 & 5 do relé da bomba de combustível a bomba deve funcionar continuamente quando o jump é feito.

8)- Como testar Sensor da posição da Borboleta. (TP)


Checando a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da Borboleta, cheque com um MULTITESTE a resistência dos terminais do sensor de posição da Borboleta, opere a válvula da borboleta e cheque terminais 1 & 4 na figura acima representados que deve coincidir com a resistência especificada na tabela abaixo .

Tabela

Terminais Condição Resistência

1 & 2 Borboleta fechada 4400 W

1 & 4 Borboleta fechada 1870 W

1 & 4 Borboleta totalmente aberta 4380 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da borboleta, ignição ligada, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais Voltagem

2 & terra 5 V

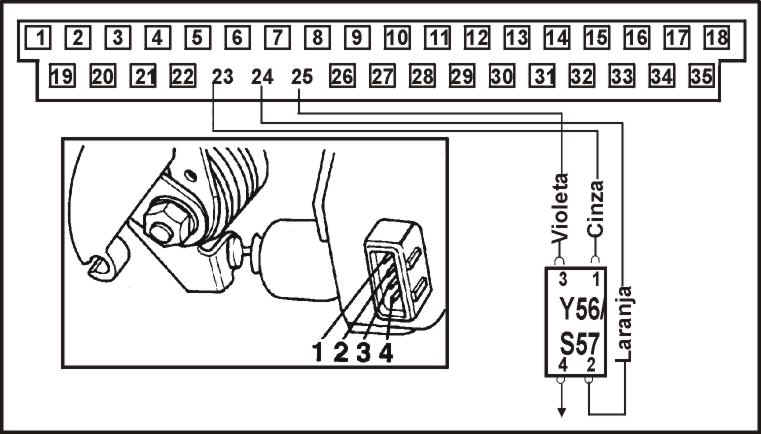

9)- Como testar o interruptor da posição da Borboleta fechada. (CTP)


O interruptor CTP esta incorporado o atuador do controle da marcha lenta.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do atuador do controle de marcha lenta (ISC) e opere a válvula da borboleta, cheque com o MULTITESTE a resistência dos terminais 3 & 4 na figura acima representados que deve coincidir com a resistência especificada na tabela abaixo .

Tabela

Terminais Condição Resistência

3 & 4 Borboleta Fechada zero

3 & 4 Borboleta Aberta Infinita

10)- Como testar sensor de Pressão Absoluta. (MAP)


TESTANDO

1 –Confira a mangueira de vácuo contra algum vazamento, se houver vazamento, substitua a mangueira.

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor (MAP), ignição ligada cheque com o MULTITESTE DIGITAL a voltagem dos terminais do mutli-plug conforme a tabela abaixo.

Tabela

Terminais Voltagem

A & C 5 V

Como testar a operação

TESTANDO

1 – Ignição desligada, remova a mangueira de vácuo do sensor MAP, não desconecte o multi-plug apenas o exponha, ligue o motor, eleve o giro do motor em varias rotações, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug conforme a tabela abaixo .

Tabela

Terminais Voltagem

B & terra 0,5–5,0 V

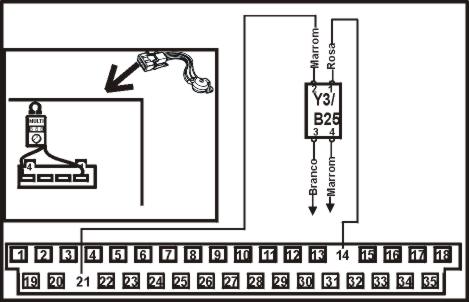

11)- Como testar sensor de temperatura do ar (IAT)


TESTANDO

1 - Desconecte o mutli-plug do corpo de borboleta cheque a temperatura do ar ambiente, e com um MULTITESTE DIGITAL cheque a resistência, no terminal do corpo de borboleta confira com as especificações na tabela abaixo

Tabela

Terminais do corpo da borboleta 1 & 4

Temperatura Resistência

0°C 7470-11970 W

20°C 3060-4045 W

40°C 1315-1600 W

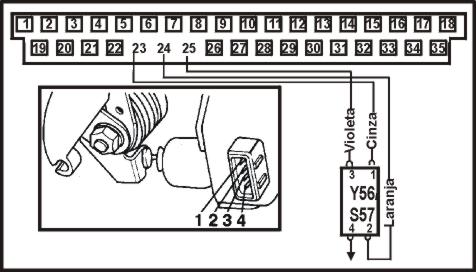

12)- Como testar o atuador do controle da marcha lenta. (ISC)


O atuador de marcha lenta incorpora o interruptor da posição da borboleta fechada.

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do atuador do controle da lenta, cheque com MULTITESTE DIGITAL a resistência nos terminais do atuador confira com a tabela abaixo.

Tabela

Temperatura Resistência

1 & 2 8 W

13)- Como testar bobina de ignição


Testando suprimento de voltagem

TESTANDO

1 – Ignição desligada, remova o protetor do motor, desconecte o multi-plug da bobina de ignição, ignição ligada, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, e confira com a as especificações na tabela abaixo, se a voltagem não for a especificada cheque o s fusíveis e cabos .

Tabela

Terminais Voltagem

A & B Voltagem da bateria

Como testar conexão do terra

TESTANDO

1- Ignição desligada, desconecte o multi-plug da bobina de ignição, cheque a resistência dos terminais do multi-plug e terra com o MULTITESTE DIGITAL, se a resistência não for a mesma especificada pela tabela abaixo verifique os cabos .

Tabela

Terminais Resistência

B & terra zero

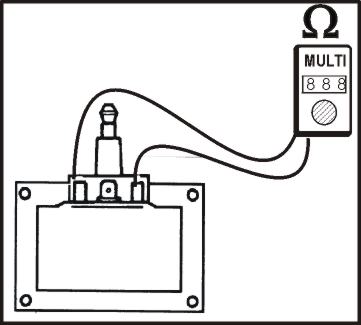

Checar resistência do primário.


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, desconecte o cabo de alta tensão da bobina de ignição, retire a bobina de ignição do módulo de potência, cheque a resistência dos terminais de baixa tensão da bobina de ignição com o MULTITESTE DIGITAL confira resistência com a tabela .

Tabela

Resistência primária 0,4-0,8 W

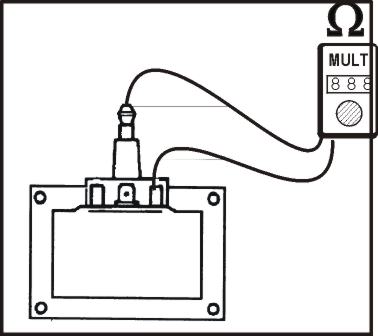

Checando resistência secundária


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, desconecte o cabo de alta tensão da bobina de ignição, retire a bobina de ignição do módulo de potência, cheque a resistência no cabo da bobina de ignição de alta tensão e outro num dos terminais da bobina de ignição de baixa tensão com o MULTITESTE DIGITAL confira resistência com a tabela .

Tabela

Resistência secundária 2500-5500 W

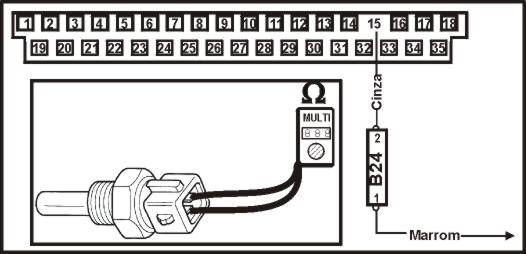

14)- Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL confira a resistência .

Tabela

Temperatura Resistência

20°C 3060-4045 W

40°C 1315-1600 W

80°C 300-370 W

90°C 210-270 W

15)- Como testar Sensor da posição da árvore de manivelas (CKP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de CKP, cheque a resistência dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Resistência 227 W aproximadamente

16)- Como testar sensor de oxigênio


Checando suprimento de voltagem

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ligue o motor deixe na lenta, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug, que devem coincidir com a tabela abaixo

Tabela

Terminais Voltagem

A & B Voltagem da bateria

Como testar o sinal

TESTANDO

1- Motor na temperatura normal de funcionamento, ignição desligada, desconecte o multi-plug, ligue o motor deixe o motor por algum tempo a 2500 rpm, agora deixe na lenta, cheque com o MULTITESTE DIGITAL a voltagem, especificada pela tabela.

Tabela

Terminais Velocidade do motor Voltagem

C & terra 2500 rpm 0,2 a 0,6 V (flutuando)

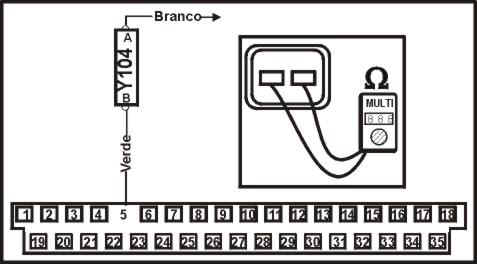

17)- Como testar válvula de canister (EVAP)


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula de Canister, cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de Canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência 34,5 W

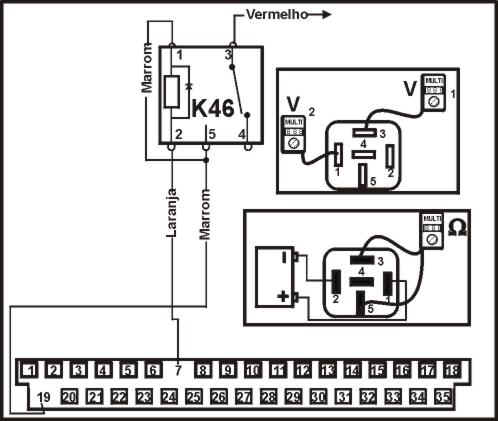

18)- Como testar o relé da unidade central


Checando Operação

TESTANDO

1 – Ignição desligada, remova o relê, cheque com o MULTITESTE DIGITAL a resistência dos terminais do relê. Confira na tabela conecte a voltagem da bateria nos terminais do relé especificado cheque a resistência do relé .

Tabela

Terminais Condição Resistência

3 & 5 Voltagem da bateria desconectada Infinita

3 & 5 Voltagem da bateria conectada zero

Bateria + o terminal 1

Bateria – o terminal 2

Como testar provisão de voltagem

TESTANDO

1 – Ignição ligada, relé deve estar operando, se o relé não estiver operando checar os fusíveis ignição desligada, remova relé, cheque a voltagem do relé nos terminais da base e terra, se a voltagem não for a especificada : checar os cabos e fusíveis .

Tabela

Terminais Voltagem

1 & terra Voltagem da bateria

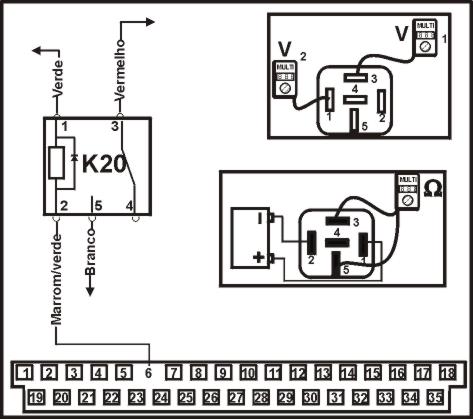

19)- Como testar o relé da bomba de combustível


TESTANDO

1 – Ignição desligada, remova o relê, cheque com o MULTITESTE DIGITAL a resistência dos terminais do relê. Confira na tabela .conecte a voltagem da bateria nos terminais do relé especificado cheque a resistência do relé .

Tabela

Terminais Condição Resistência

3 & 5 Voltagem da bateria desconectada Infinita

3 & 5 Voltagem da bateria conectada zero

Bateria + o terminal 1

Bateria – o terminal 2

Como testar provisão de voltagem

TESTANDO

1 – Ignição ligada, o relê deve estar operando, se não estiver operando cheque os fusíveis desligue a ignição remova o relé, e com um MULTITESTE DIGITAL cheque a voltagem do relé nos terminais da base e terra, se a voltagem não for a especificada : cheque os cabos e fusíveis .

Tabela

Terminais Voltagem

1 & terra Voltagem da bateria

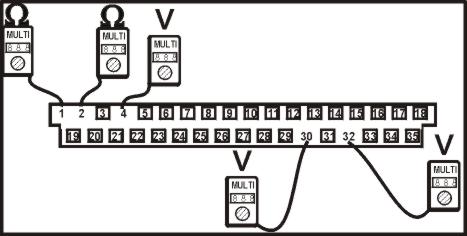

20)- Como testar unidade central


TESTANDO

1- Ignição desligada, desconecte o multi-plug da UNIDADE CENTRAL cheque com o MULTITESTE DIGITAL a voltagem dos terminais do Multi-plug e terra, ignição ligada motor parado cheque os terminais do multi-plug e terra se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais Condição Voltagem

4 & terra Ignição desligada Voltagem da bateria

30 & terra Ignição ligada Voltagem da bateria

32 & terra Ignição ligada Voltagem da bateria

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da UNIDADE CENTRAL cheque com o MULTITESTE DIGITAL a resistência dos terminais do multi-plug e terra, se a resistência não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais Voltagem

1 & terra zero

2 & terra zero

21)- Como testar o interruptor da pressão da Direção Hidráulica. (PSP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do interruptor de pressão, ligue o motor o deixe na lenta, cheque a resistência dos terminais do interruptor de pressão com MULTITESTE DIGITAL, de uma volta na direção e teste a resistência deve conferir com a tabela abaixo .

Tabela

Terminais Resistência

Para direita Infinita

Para esquerda zero

22)- Como testar sensor de velocidade do veiculo (VSS)


TESTANDO

1 - Ignição desligada, desconecte o multi-plug do sensor de velocidade, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug .

Tabela

Terminais Voltagem

A & B2 Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug do sensor VSS cheque com o MULTITESTE DIGITAL a resistência dos terminais do multi-plug e terra, ignição ligada, se a resistência não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais Resistência

B2 & terra Zero
