CAPÍTULO 14





APLICATIVOS RENAUL

Siemens/Fenix 5



 MEGANE 2.0 16V F7R D710 1996 em diante







                                        COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é multiponto seqüencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose



                     Localização dos Componentes

Megane 2.0 16 V


1 Sensor da posição do eixo do comando 2 Sensor da posição do eixo de manivelas
3 Caixa de fusíveis 4 Unidade central
5 Relé da unidade central 6 Sensor de temperatura da água
7 Válvula de canister 8 Válvula de escape
9 Filtro de gasolina no tanque 10 Regulador de pressão da gasolina
11 Bomba de combustível 12 Sensor de oxigênio
13 Válvula de controle da lenta 14 Bobina de ignição
15 Interruptor de combustível por inércia 16 Válvula injetora.
17 Sensor de temperatura do ar. 18 Controle do solenóide
19 Sensor de detonação 20 Sensor de pressão absoluta (MAP)
21 Interruptor de pressão da direção hidráulica . 22 Sensor de posição da borboleta
23 Sensor de velocidade do automóvel

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO                                     DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A57

Módulo de controle da transmissão

A162

Módulo de controle imobilização

B24

Censor de temperatura da água.

B25

Censor da temperatura do ar.

B33

Sensor de velocidade

B54

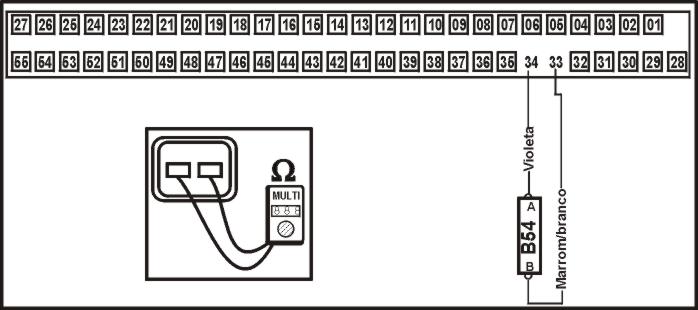

Sensor da posição do eixo de Manivelas

B69

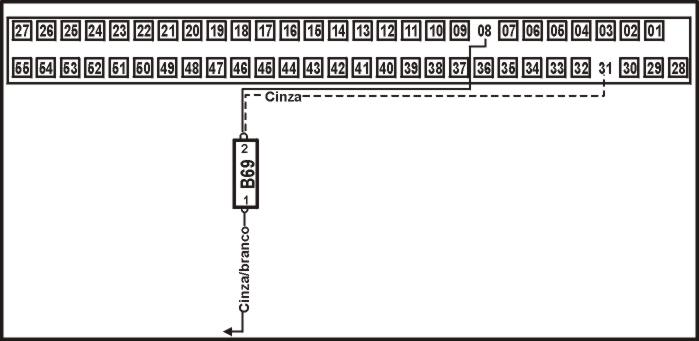

Sensor de Detonação

B72

Sonda Lambda.

B75

Sensor da velocidade do motor

B83

Sensor de pressão absoluta.

B132

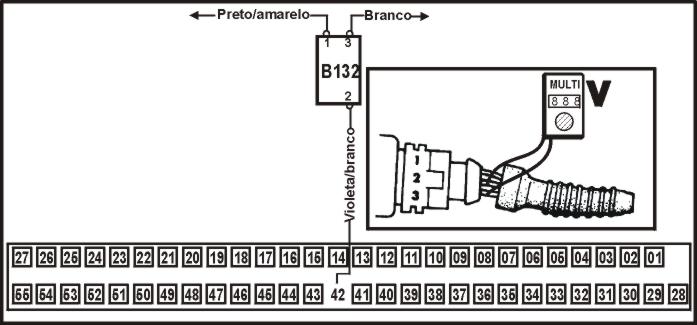

Sensor da posição do eixo de comando

B147

Sensor da Posição da Borboleta.

C3

Supressor

F

Fusível.

K46

Relé do módulo Central.

K 208

Relé da temperatura da água do motor

M12

Bomba de Combustivel.

S39

Interruptor de combustível por inércia

S231

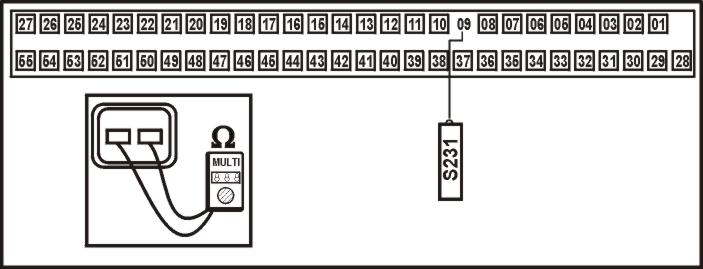

Guia do interruptor de pressão

S292

Controle do aquecedor

T1

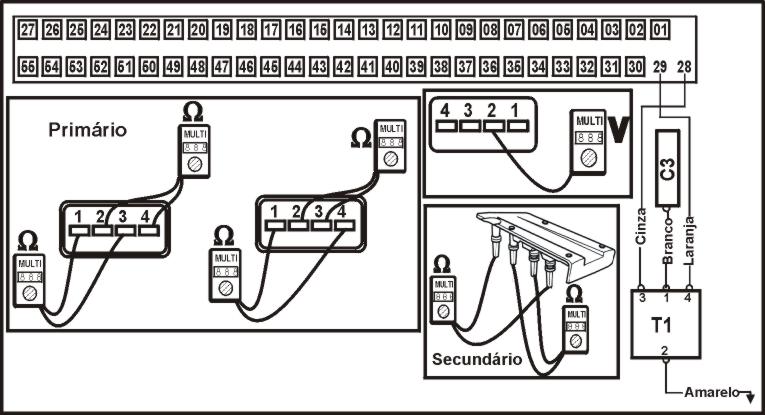

Bobina de Ignição

X1

Conector da unidade central

Y3

Válvulas Injetoras.

Y28

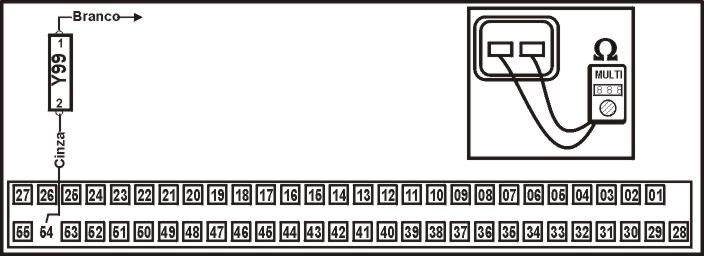

Válvula de escape

Y99

Válvula do Controle da Marcha Lenta.

Y102

Entrada de ar do solenóide

Y104

Válvula de Canister.

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

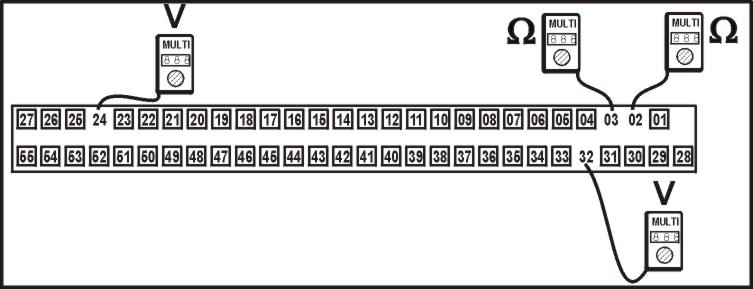

CONECTOR DA UNIDADE CENTRAL

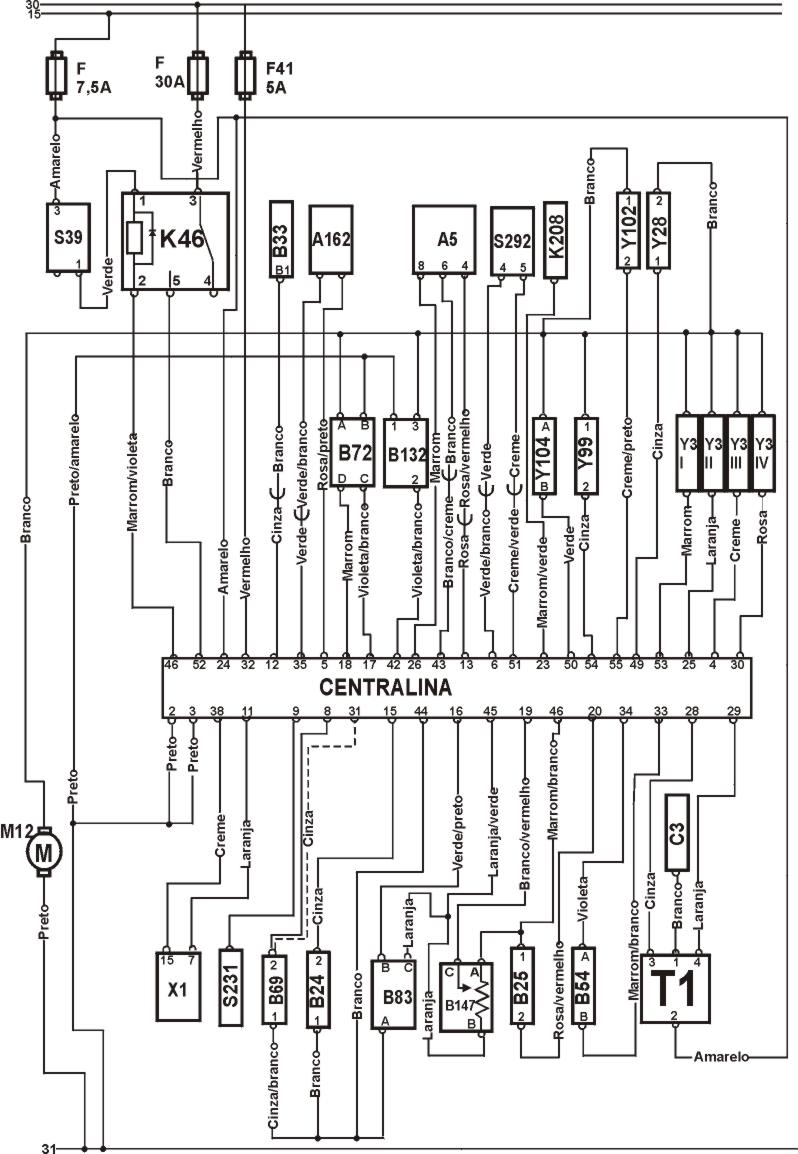

ESQUEMA ELÉTRICO DO MEGANE 2.0 16V APÓS 1996.


BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA 1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios.

3 Condições do filtro de gasolina

4 Condições das conexões da bomba de gasolina

5 Sensor de temperatura da água

6 Entrada falsa de ar no Sistema Estanqueidade

7 Sensor de pressão absoluta.

8 Válvula de controle do ar da lenta

9 Regulador de pressão de combustivel.

10  Verificar válvulas injetoras

11 Sensor de velocidade.

12 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR. 1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios.

3 Condições do filtro de gasolina

4 Condições das conexões da bomba de gasolina

5 Sensor de temperatura da água

6 Entrada falsa de ar no Sistema Estanqueidade

7 Sensor de pressão absoluta.

8 Válvula de controle do ar da lenta

9 Regulador de pressão de combustivel.

10 Verificar válvulas injetoras

11 Sensor de velocidade.

12 Conector da unidade central

MOTOR PEGA MAS LOGO APÓS MORRE. 1 Examinar bateria e suas conexões.

2 Válvula de canister

3 Válvula de controle do ar da lenta

4 Sensor da posição da válvula de canister.

5 Entrada falsa de ar no Sistema Estanqueidade

6 Conector da unidade central

MOTOR COMEÇA A FALHAR NA LENTA QUANDO FRIO. 1 Válvula de controle do ar da lenta

2 Entrada falsa de ar no Sistema Estanqueidade

3 Sensor da posição da válvula de canister.

4 Conector da unidade central

MARCHA LENTA IRREGULAR 1 Entrada falsa de ar no Sistema Estanqueidade

2 Unidade central, conector e fios.

3 Regulador de pressão de combustivel.

4 Condições do filtro de gasolina

5 Condições das conexões da bomba de gasolina

6 Verificar válvulas injetoras

7 Válvula de controle do ar da lenta

8 Sensor da posição da válvula de canister

9 Válvula de canister

10 Conector da unidade central

MARCHA LENTA MUITO BAIXA 1 Válvula de controle do ar da lenta

2 Sensor da posição da válvula de canister

3 Válvula de canister

4 Sensor de temperatura da água

5 Conector da unidade central

MARCHA LENTA MUITO ALTA 1 Válvula de controle do ar da lenta

2 Sensor da posição da válvula de canister

3 Entrada falsa de ar no Sistema Estanqueidade

4 Válvula de canister

5 Sensor de temperatura da água

6 Conector da unidade central

VACILANDO NA ACELERAÇÃO (POBRE) 1 Unidade central, conector e fios.

2 Sensor de velocidade

3 Sensor de temperatura da água

4 Sensor de temperatura do ar

5 Conector da unidade central

FREQUENTE CORTE DE COMBUSTIVEL 1 Entrada falsa de ar no Sistema Estanqueidade

2 Unidade central, conector e fios

3 Válvula de controle do ar da lenta

4 Conector da unidade central

MOTOR COM RETROCESSO DE EXPLOSÃO 1 Sensor de pressão absoluta.

2 Sensor de temperatura da água

3 Válvula de canister

4 Regulador de pressão de combustivel.

5 Condições do filtro de gasolina

6 Condições das conexões da bomba de gasolina

7 Verificar válvulas injetoras

8 Sensor de temperatura do ar

9 Conector da unidade central

FALHANDO 1 Unidade central, conector e fios.

2 Sensor de temperatura da água

3 Verificar válvulas injetoras

4 Entrada falsa de ar no Sistema Estanqueidade

5 Conector da unidade central

NIVEL DE CO MUITO ELEVADO 1 Unidade central, conector e fios

2 Entrada falsa de ar no Sistema Estanqueidade

3 Sensor de temperatura da água

4 Sensor de temperatura do ar

5 Condições do filtro de gasolina

6 Condições das conexões da bomba de gasolina

7 Verificar válvulas injetoras

8 Sensor de oxigênio

9 Conector da unidade central

FALTA DE POTENCIA EM BAIXA ROTAÇÃO 1 Sensor de temperatura da água

2 Condições do filtro de gasolina

3 Condições das conexões da bomba de gasolina

4 Regulador de pressão de combustivel.

5 Verificar válvulas injetoras

6 Conector da unidade central

FALTA DE POTENCIA EM BAIXA ROTAÇÃO 1 Unidade central, conector e fios

2 Entrada falsa de ar no Sistema Estanqueidade

3 Sensor de temperatura da água

4 Sensor de temperatura do ar

5 Conector da unidade central

CHEIRO DE ÓLEO 1 Sensor de temperatura da água
SUPER AQUECENDO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de oxigênio

NIVEL DE CO MUTIO BAIXO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Unidade central, conector e fios

3 Sensor de oxigênio

4 Conector da unidade central

ECESSO DE CONSUMO DE COMBUSTÍVEL 1 Unidade central, conector e fios

2 Condições do filtro de gasolina

3 Condições das conexões da bomba de gasolina

4 Regulador de pressão de combustivel

5 Verificar válvulas injetoras

6 Sensor de temperatura do ar

7 Sensor da posição da válvula de canister

8 Válvula de canister

9 Sensor de detonação

10 Conector da unidade central

BATENDO PINO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Unidade central, conector e fios

3 Sensor de detonação

4 Válvula de controle do ar da lenta

5 Válvula de canister

6 Sensor de velocidade

7 Conector da unidade central

MOTOR CORRENDO 1 Sensor de pressão absoluta.

2 Válvula de canister

3 Sensor de temperatura da água

4 Sensor de temperatura do ar

5 Verificar válvulas injetoras

6 Conector da unidade central

COMO TESTAR OS COMPONENTES

1)- Como testar marcha lenta

TESTANDO

1 – A marcha lenta é eletronicamente controlada, sem ajuste possível, velocidade da lenta não especificada : Cheque vazamento de ar no sistema de estanqueidade, teste os componentes elétricos com um MULTITESTE DIGITAL>

Tabela

Todos modelos                                                                                                       850± 50 rpm

2)- Como testar nível de CO

TESTANDO

1 –O nível de CO é controlado eletronicamente, sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema estanqueidade, teste os cabos e componentes elétricos com um MULTITESTE DIGITAL.

Tabela

Todos os modelos                                                     0,5 % máximo- na ponta da mangueira

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível.

4)- Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO no conector Schrader, ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, desconecte a mangueira de retorno e feche-a confira os dados abaixo, estanque o retorno de combustivel e verifique a pressão .

Tabela.

Sistema                                        Condições                                                         Valores
Sistema                                       Vácuo desligado                                               3,0 ± 0,2 bar
Regulado                                      Vácuo Ligado                                                  2,5 ± 0,2 bar
Bomba ligada                               Retorno trancado                                            4,5-7,5 bar

5)- Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel, faça um jump na base do relé terminal 3 & 5 Como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Taxa de Vazão                                                                                     min. 0,33 litro / 15 secs

6)- Como testar válvulas injetoras


TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora e com um MULTITESTE DIGITAL cheque a resistência dos terminais da válvula indicados na figura acima.

Tabela

Resistência                                                                                                               14 a 16 W

7)- Como testar funcionamento bomba de combustivel


TESTANDO

1 – Ignição ligada motor parado, a bomba de combustível deve funcionar durante 1 segundo se a bomba não funcionar, ignição desligada, remova o relé da bomba de combustível, faça um jump entre os terminais 3 & 5 do relé da bomba de combustível a bomba de deve funcionar continuamente quando o jump é feito.

8)- Como testar Sensor da posição da borboleta. (TP)


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais A & B na figura acima representados que deve coincidir com a resistência da tabela, opere a borboleta e cheque a resistência nos terminais B & C na figura acima representados que deve coincidir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                    Condição                                                       Resistência
A & B                                             Borboleta fechada                                             1220 W
A & C                                             Borboleta fechada                                            1120 W
B & C                                             Borboleta fechada                                            2200 W
A & C                                             Borboleta totalmente aberta                            2200 W
B & C                                             Borboleta totalmente aberta                            1320 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                             Condição                                            Voltagem
A & B                                                     ignição ligada                                              5 V

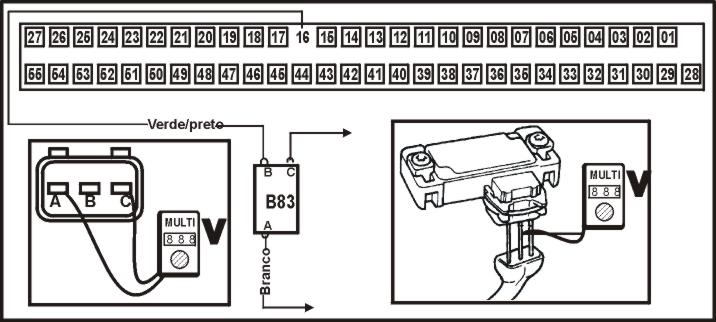

9)- Como testar sensor de pressão absoluta MAP


TESTANDO

1 – Confira a mangueira de vácuo contra algum vazamento, se houver vazamento, substitua a mangueira.

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor (MAP), acione a ignição cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do mutli-plug conforme a tabela abaixo.

Tabela

Terminais                                           Condição                                       Voltagem
A & C                                                   Ignição ligada                                          5 V

Como testar a operação

TESTANDO

1 – Ignição desligada, remova a mangueira de vácuo do sensor MAP, não desconecte o multi-plug apenas o exponha, ligue o motor, eleve o giro do motor em varias rotações, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug conforme a tabela abaixo .

Tabela

Terminais                                              Condição                                          Voltagem
B & terra                                             Motor girando                                  0,2–5,0 V flutuando

10)- Como testar sensor de temperatura do ar ( IAT)


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de temperatura do ar, e com MULTITESTE DIGITAL confira a resistência  nos terminais do sensor com as especificações na tabela abaixo.

Tabela

Temperatura                                                                                                       Resistência
0°C                                                                                                                      7470-11970 W
20°C                                                                                                                      3060-4045 W
40°C                                                                                                                      1315-1600 W

11)- Como testar Válvula de controle do ar da Marcha lenta. (IAC)


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle de ar da lenta, e com um MULTITESTE DIGITAL confira a resistência nos terminais da válvula com as especificações na tabela abaixo.

Tabela

Resistência                                                                                                         8,5 a 10,5 W

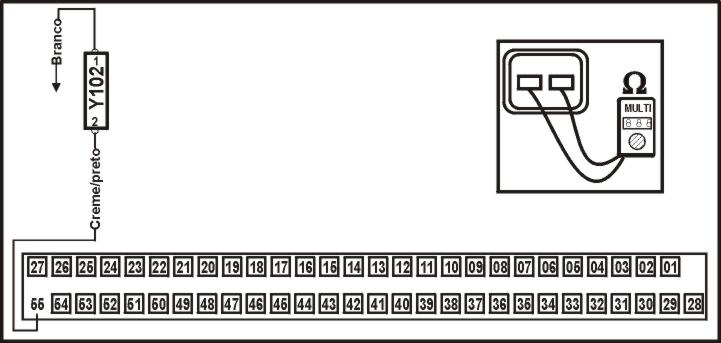

12)- Como testar o solenóide do controle da marcha lenta.


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do solenóide cheque a resistência dos terminais do solenóide com o MULTITESTE DIGITAL, confira com as especificações na tabela abaixo.

Tabela

Resistência                                                                                                                  27-33 W

13)- Como testar bobina de ignição




1 – Ignição desligada, remova o protetor do motor, desconecte o multi-plug da bobina de ignição, ignição ligada motor parado cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, e confira com a as especificações na tabela abaixo, se a voltagem não for a especificada cheque o s fusíveis e cabos . (Repita o teste em cada bobina)

Tabela

Terminais                                        Condição                                                  Voltagem
2 & terra                                           Ignição desligada                            Voltagem da bateria

Checar resistência do primário.

TESTANDO

1 – Ignição desligada, retire o protetor do motor, desconectar o multi-plug da bobina de ignição, cheque a resistência dos terminais da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais                                                                                                              Resistência
1 & 3                                                                                                                       0,7 W Aproxi.
1 & 4                                                                                                                       0,7 W Aproxi
2 & 4                                                                                                                       0,7 W Aproxi
2 & 3                                                                                                                       0,7 W Aproxi

Checando resistência secundária

TESTANDO

1 – Ignição desligada, retire o protetor do motor, desconectar o multi-plug da bobina de ignição, e remova a armação da bobina e cheque a resistência dos terminais da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais                                                                                                             Resistência
1 & 4                                                                                                                      10000 W
2 & 3                                                                                                                      10000 W

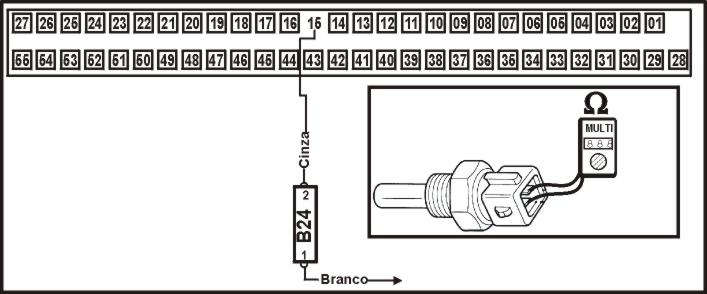

14)- Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura do motor (ECT) emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL..

Tabela

Temperatura                                                                                                    Resistência
Megane 2.0 16V.
20°C                                                                                                                   3060-4045 W
40°C                                                                                                                    1315-1600 W
80°C                                                                                                                        300-370 W
90°C                                                                                                                        210-270 W

15)- Como testar Sensor da posição da árvore de manivelas (CKP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Resistência                                                                                       200 W aproximadamente

16)- Como testar o sensor da posição do eixo de Comando.(CMP)


TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição do eixo de comando apenas exponha os terminais, ligue o motor e deixe na lenta cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                            Condição                                               Voltagem
1 & 3                                                 Motor girando                                Voltagem da bateria

17)- Como testar sensor de Detonação. (KS)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, remova o sensor de Detonação assegure-se que o bloco e os cilindros estejam ajustados e que não tenha corrosão entre suas faces recoloque o sensor dando o torque especificado pelo fabricante.

Tabela

Torque                                                                                                                            25 Nm

18)- Como testar sensor de oxigênio


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ligue o motor deixe na lenta, cheque com o MULTITESTE DIGITAL a voltagem (1) dos terminais do sensor de oxigênio, que devem coincidir com a tabela abaixo .

Tabela

Terminais                                           Condição                                               Voltagem
A & B                                               Marcha   lenta                                   Voltagem da bateria

Como testar o sinal

TESTANDO

1- Motor na temperatura normal de funcionamento, ignição desligada, não desconecte o multi-plug, ligue o motor e deixe na lenta checar a voltarem (2).aumente o giro do motor por 2 ou 3 minutos, depois o deixe na lenta novamente cheque com o MULTITESTE DIGITAL a voltagem do multi-plug nos terminais da base e terra Como indicado na figura acima, se a voltagem não coincidir com a especificada pela tabela. Cheque cabos e fusíveis .

Tabela

Terminais                                           Condição                                                Voltagem
C & D                                                  Marcha lenta                                 0,1-0,7 V (flutuando)
C & D                                                  2500 rpm                                       0,1-0,7 V (flutuando)

19)- Como testar a Válvula EGR.


TESTANDO

1 – Ignição desligada, desconecte o multi-plug  da válvula de EGR, cheque a resistência dos terminais da EGR com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Resistência                                                                                                                  27-33 W

Como testar suprimento de voltagem

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula EGR, ligue o motor deixe na lenta, cheque com o MULTITESTE DIGITAL a voltagem dos terminais da válvula de escape, que devem coincidir com a tabela abaixo .

Tabela

Terminais                                    Condição                                                      Voltagem
2 & terra                                      Marcha lenta                                          Voltagem da bateria

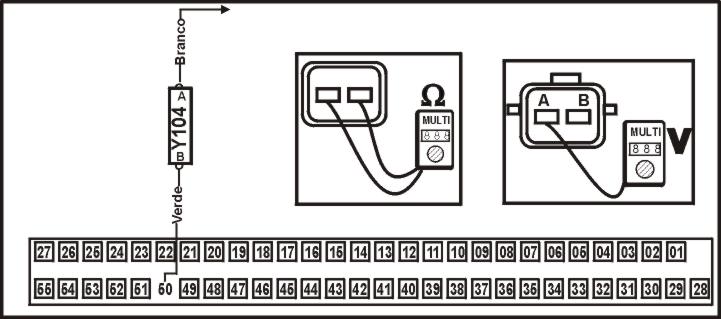

20)- Como testar válvula de canister (EVAP)


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula de canister, cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência                                                                                                                    30-40 W

Como testar provisão de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula de canister, ligue o motor e deixe na lenta, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug, que devem coincidir com a tabela abaixo.

Tabela

Terminais                                                Condição                                   Voltagem
A & terra                                                Motor girando                         Voltagem da bateria

21)- Como testar o relé da unidade central


TESTANDO

1 – Ignição desligada, remova o relé, cheque com o MULTITESTE DIGITAL a resistência dos terminais do relé. Confira na tabela .conecte a voltagem da bateria nos terminais do relé especificado cheque com o MULTITESTE DIGITAL a resistência dos terminais do relé.

Tabela

Terminais                                      Condição                                                   Resistência
3 & 5                                  Voltagem da bateria desconectada                            Infinita
3 & 5                                  Voltagem da bateria conectada                                      zero
Bateria + o terminal 1
Bateria – o terminal 2

Como testar provisão de voltagem


TESTANDO

1 – Ignição desligada, remova o relé, cheque com o MULTITESTE DIGITAL a voltagem do relé nos terminais da base e terra, ligue o motor e cheque novamente se a voltagem não for a especificada checar os cabos e fusíveis .

Tabela

Terminais                                      Condição                                                    Voltagem
1 & terra                                          Ignição ligada                                  Voltagem da bateria
3 & terra                                          Ignição desligada                            Voltagem da bateria

22)- Como testar unidade central (ECM)


TESTANDO

1- Ignição desligada, desconecte o multi-plug cheque com o MULTITESTE DIGITAL a voltagem dos Terminais do relé e terra, acione a ignição, cheque os terminais do multi-plug e terra com MULTITESTE DIGITAL, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais                                           Condição                                             Voltagem
32 & terra                                         Ignição desligada                          Voltagem da bateria
24 & terra                                         Ignição ligada                                 Voltagem da bateria

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais                                                                                                              Voltagem
2 & terra                                                                                                                      zero
3 & terra                                                                                                                      zero

Como testar Sensores do veiculo

23)- Como testar o interruptor de pressão da direção Hidráulica. (PSP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do interruptor de pressão, ligue o motor o deixe na lenta cheque a resistência dos terminais do interruptor de pressão com MULTITESTE DIGITAL, de uma volta na direção e teste a resistência deve conferir com a tabela abaixo .

Tabela

Condições                                                                                                            Resistência
Para frente                                                                                                                ¥
Direção girando                                                                                                  zero

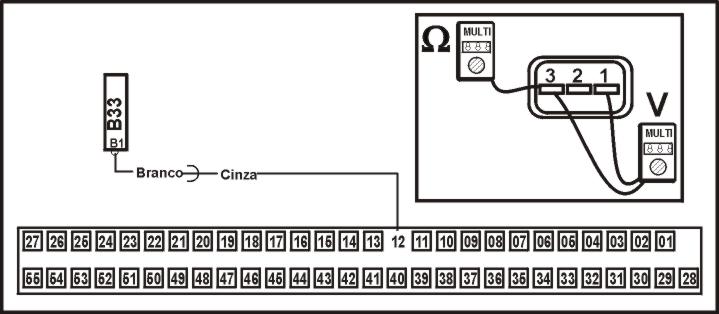

24)- Como testar sensor de velocidade do veiculo (VSS)


TESTANDO

1 - Ignição desligada, desconecte o multi-plug do sensor de velocidade, acione a ignição, cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug

Tabela

Terminais                                               Condição                                           Voltagem
1 & 3                                                     Ignição ligada                             Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug do VSS cheque com o MULTITESTE DIGITAL a resistência dos Terminais do multi-plug e terra, se a resistência não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais                                                                                                             Resistência
3 & terra                                                                                                                       zero
