CAPÍTULO 15



APLICATIVOS AUDI



BOSCH MOTRONIC 3.2



AUDI A4 1.8 ADR 1995 em diante

AUDI A4 1.8 TURBO AEB 1995 em diante



COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é multiponto seqüencial, com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose

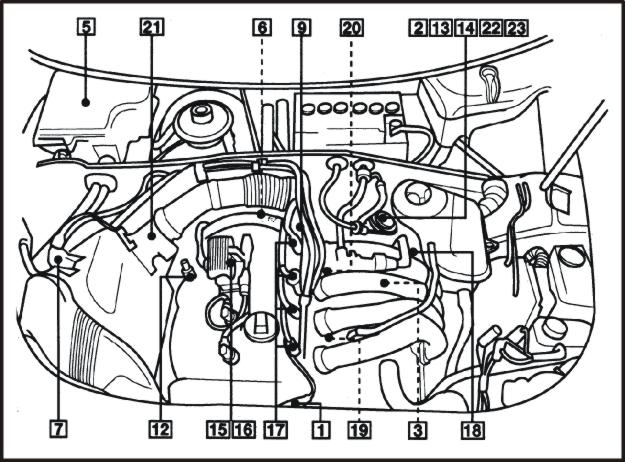

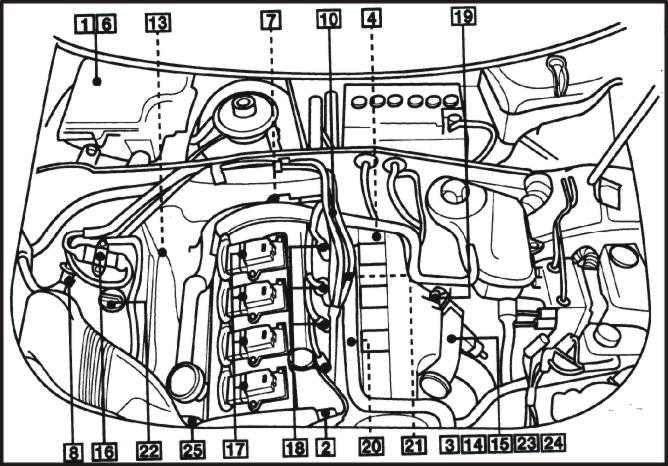

Localização dos Componentes

A4 1.8


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector ALDL
5 Unidade central 6 Sensor de temperatura da água
7 Válvula de canister 8 Filtro de gasolina no tanque
9 Regulador da pressão da gasolina 10 Bomba de combustível
11 Relé bomba de combustível 12 Sensor de oxigênio aquecido
13 Atuador do controle da lenta 14 Sensor atuador do controle da lenta
15 Amplificador de ignição 16 Bobina de ignição
17. Válvula injetora 18 Sensor de temperatura do ar
19 Sensor de detonação 1 20 Sensor de detonação 2
21 Sensor do volume da massa de ar 22 Controle da borboleta
23 Sensor de posição da borboleta 24 Sensor de velocidade do automóvel



A4 1.8 Turbo


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector ALDL
5 Unidade central 6 Sensor de temperatura da água
7 Válvula de canister 8 Filtro de gasolina no tanque
9 Regulador da pressão da gasolina 10 Bomba de combustível
11 Relé bomba de combustível 12 Sensor de oxigênio
13 Atuador do controle da lenta 14 Atuador do controle da lenta
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Sensor da temperatura do ar 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Sensor do volume da massa de ar
23 Unidade de controle da borboleta 24 Sensor de posição da borboleta
25 Válvula de Regulagem de pressão do turbo 26 Sensor de velocidade do automóvel

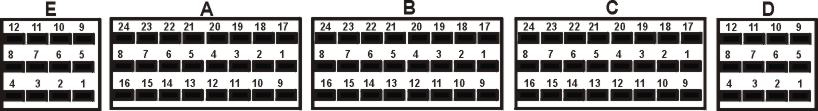

CONECTOR DA UNIDADE CENTRAL




LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

00515

Sensor da posição da árvore de manivelas

00528

Sensor de pressão barômetro. (BARO)

00532

Unidade central. Suprimento de Voltagem

00543

RPM máxima excedida.

00544

Pressão do turbo excedida.

00561

Controle de mistura .

00575

Sensor da pressão Absoluta (controle do limite)

00635

Sensor de oxigênio.

00670

Posição do atuador do Sistema de controle da marcha lenta .

01165

Sistema de controle da marcha lenta .

01182

Sensor de posição da borboleta , sensor do fluxo da entrada de massa de ar

01247

Válvula de canister

01249

Válvulas injetoras n°:1

01250

Válvulas injetoras n°:2

01251

Válvulas injetoras n°:3

01252

Válvulas injetoras n°:4

01259

Relé da bomba de combustível

01262

Válvula de Regulagem do turbo.

16486

Sensor de fluxo de massa de ar .Sinal baixo

16487

Sensor de fluxo de massa de ar .Sinal alto.

16496

Sensor de temperatura do ar. Sinal baixo

16497

Sensor de temperatura do ar. Sinal alto.

16500

Sensor de temperatura da água . sinal incorreto

16501

Sensor de temperatura da água . sinal baixo

16502

Sensor de temperatura da água . sinal alto

16505

Sensor da posição da borboleta . sinal incorreto

16506

Sensor da posição da borboleta . sinal baixo

16507

Sensor da posição da borboleta . sinal alto

16514

Sensor de oxigênio aquecido defeituoso

16515

Sensor de oxigênio aquecido voltagem baixa

16516

Sensor de oxigênio aquecido voltagem alta

16518

Sensor de oxigênio aquecido defeituoso

16519

Sensor de oxigênio aquecido.

16705

Sensor da arvore de manivelas / sensor de velocidade do motor (RPM) sinal incorreto

16706

Sensor da arvore de manivelas / sensor de velocidade do motor (RPM) sem sinal

16711

Sensor de detonação 1

16716

Sensor de detonação 2

16885

Sensor da velocidade do veiculo

16989

Defeito na unidade central.

17733

Cilindro 1 – Controle de detonação.

17734

Cilindro 2 – Controle de detonação.

17735

Cilindro 3 – Controle de detonação.

17736

Cilindro 4 – Controle de detonação.

17913

Interruptor de Posição da borboleta fechada / não esta fechada por uma falta elétrica.

17914

Interruptor de Posição da borboleta fechada / não esta fechada , circuito bom.

17915

Estanqueidade no sistema- vazando

17916

Estanqueidade no sistema - restrito

17953

Controle da borboleta defeituoso

17966

Atuador sistema de controle da marcha lenta

17967

Posição da borboleta fixada - defeituoso

17972

Unidade de controle da borboleta- suprimento da voltagem baixa

17978

Unidade central – imobilizada

18010

Unidade central – suprimento de voltagem baixo

18020

Unidade central – código incorreto

BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Nível de combustível no tanque.

3 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

4 Condições do Filtro de Combustivel.

5 Fusíveis da bomba de combustível

6 Entrada falsa de ar no Sistema Estanqueidade.

7 Unidade central, conector e fios.

8 Esvazie o conversor catalítico

9 Ligue o s circuitos da bateria

10 Sensor de Fluxo da Massa de Ar.

11 Sensor da posição do eixo de Comando.

12 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

FALHANDO 1 Nível de combustível no tanque

2  Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Conector da unidade central

6 Sensor de Fluxo da Massa de Ar.

MOTOR COM PERDA DE POTÊNCIA 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

5 Conector da unidade central

6 Sensor de Fluxo da Massa de Ar.

EXCESSO DE COMSUMO DE COMBUSTIVEL 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

6 Conector da unidade central

7 Sensor de oxigênio

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Sensor de temperatura do ar.

3 Sensor de Temperatura da Água.

4 Sensor da posição da borboleta

5 Conector da unidade central

MOTOR RATEANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Válvula de controle da lenta

6 Válvula de canister

7 Válvulas injetoras

8 Sensor de Fluxo da Massa de Ar.

9 Sensor da posição da borboleta

ERRO NA MARCHA LENTA 1 Sensor de temperatura do ar.

2 Condições do filtro de gasolina

3 Válvula de controle da lenta

4 Sensor de Fluxo da Massa de Ar.



IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A39

Módulo de Advertência Auxiliar.

A52

Módulo de Potência

A57

Módulo de controle da transmissão

A162

Imobilizador do Módulo de Controle

B24

Sensor de temperatura da água.

B25

Sensor da temperatura do ar.

B30

Sensor do volume da massa de ar.

B33

Sensor de velocidade

B54

Sensor da posição do eixo de Manivelas

B69

Sensor de Detonação

B72

Sonda Lambda.

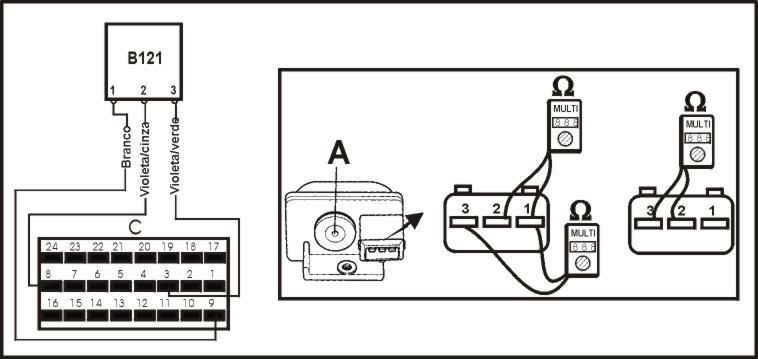

B121

Sensor de pressão do barômetro.

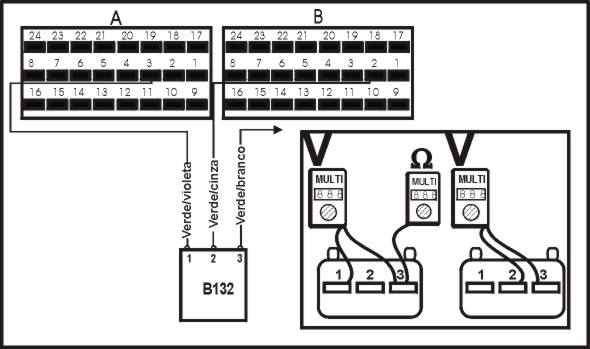

B132

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

B151

Sensor da posição do atuador da marcha lenta .

F

Fusível.

K20

Relé da Bomba de Combustivel.

K55

Relé inibidor do motor de partida

K 218

Relé das lâmpadas reversas.

M12

Bomba de Combustivel.

S57

Interruptor da posição da borboleta fechada

S292

Controle do ar condicionado

T1

Bobina de Ignição

Y3

Válvulas Injetoras.

Y56

Atuador do Controle da Marcha Lenta.

Y68

Válvula de Regulagem da pressão do turbo

Y104

Válvula de Canister.

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

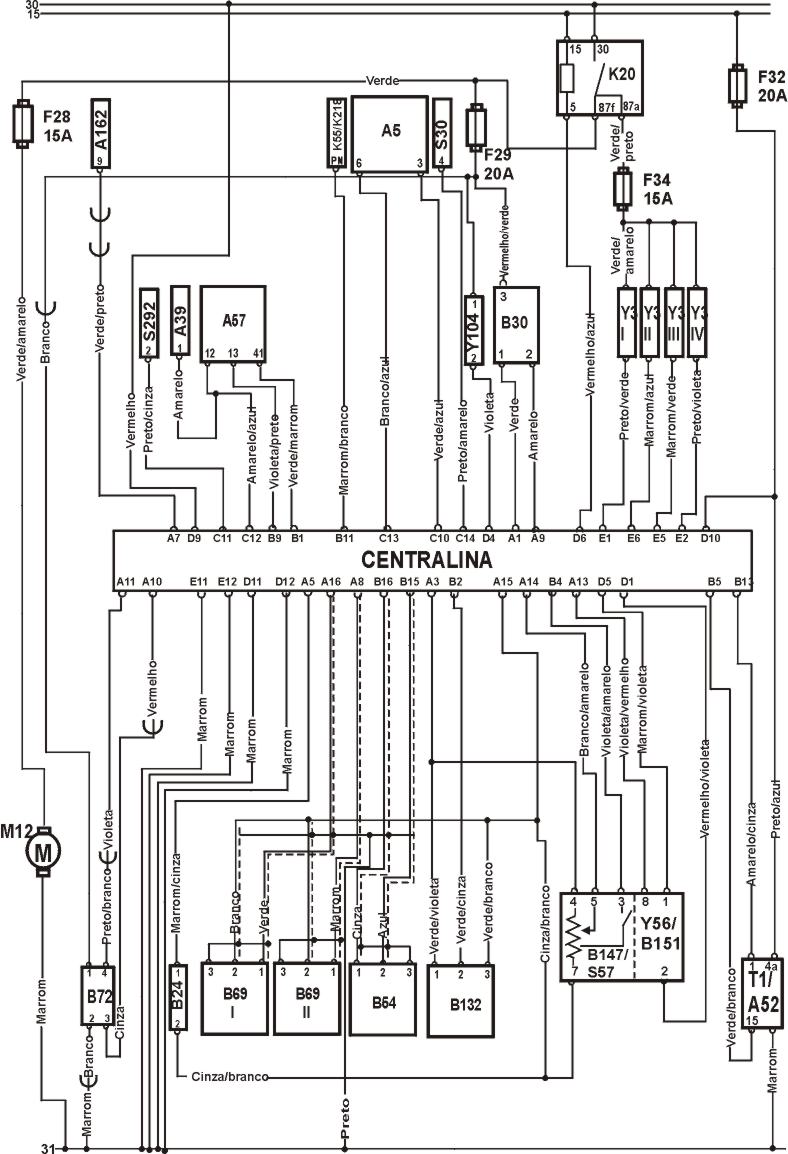

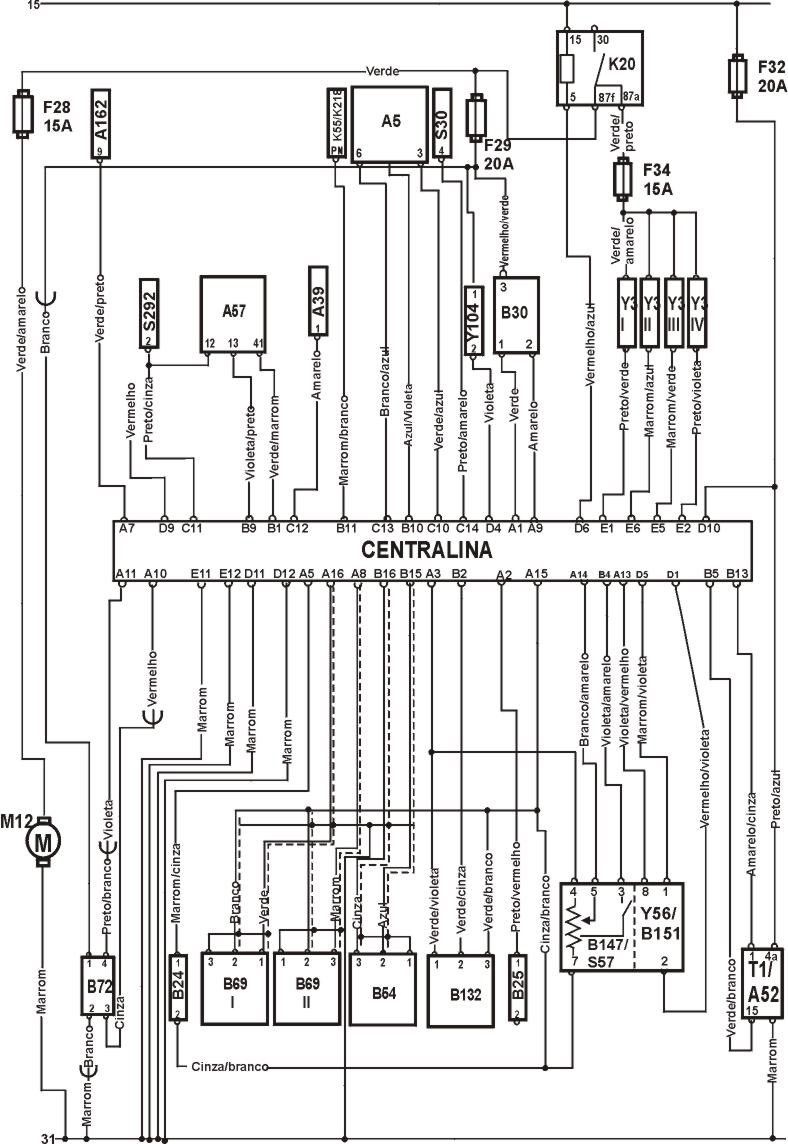

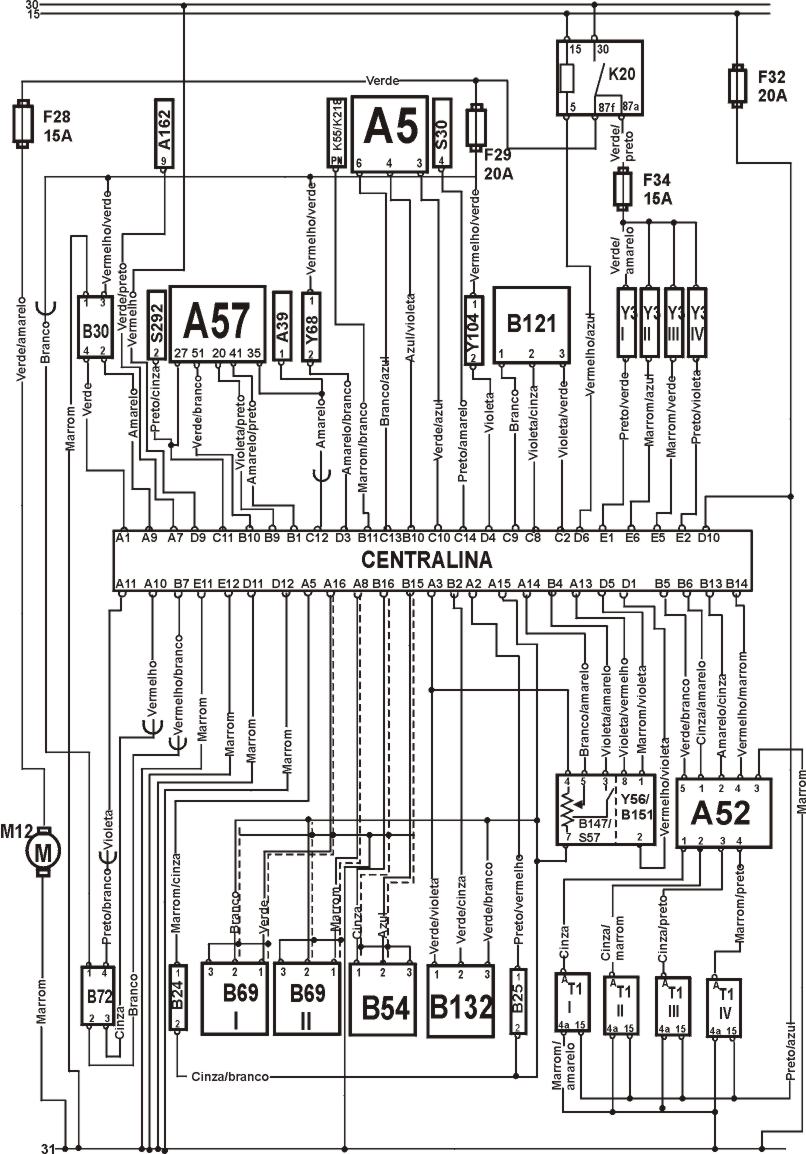

ESQUEMA ELÉTRICO A4 1.8 1995-96


ESQUEMA ELÉTRICO A4 1.8 1996®

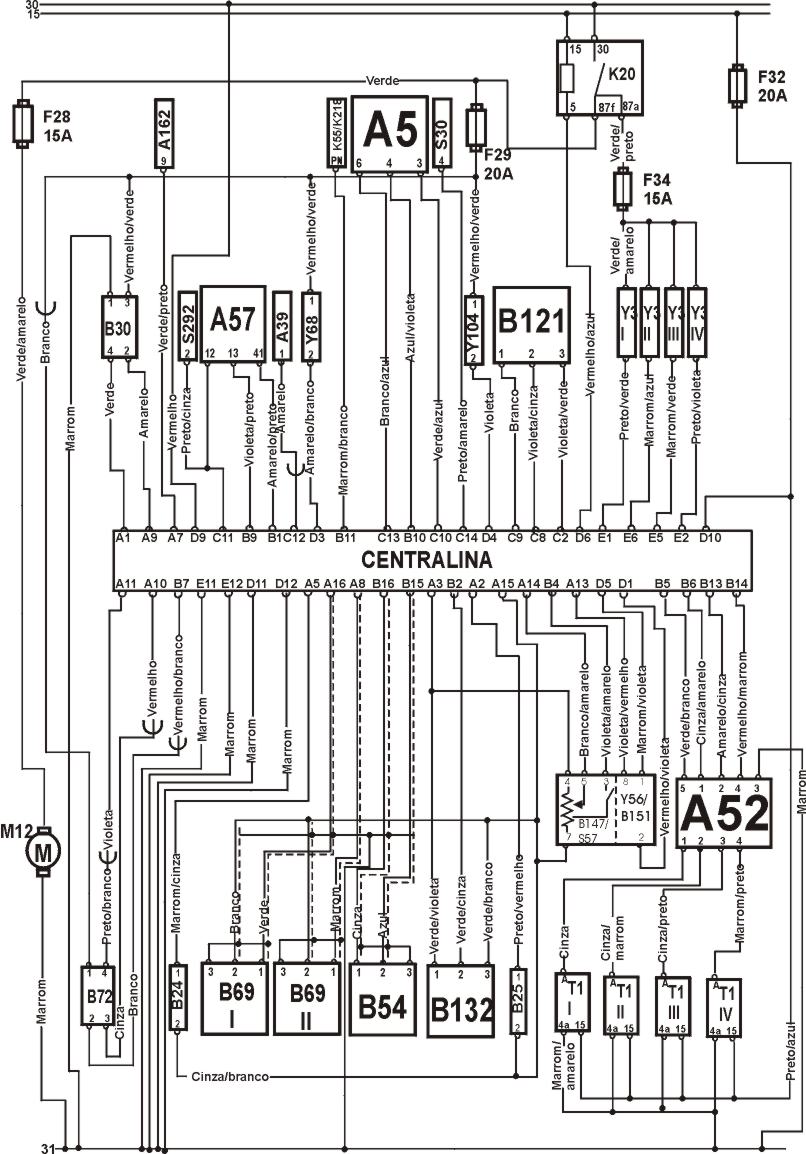

ESQUEMA ELÉTRICO A4 1.8 TURBO 1995-96


ESQUEMA ELÉTRICO A4 1.8 TURBO 1996>


COMO TESTAR OS COMPONENTES

1)- Como testar marcha lenta

TESTANDO

1 – A marcha lenta é controlada eletronicamente, sem ajuste possível, só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada : Cheque vazamento de ar no sistema estanqueidade, teste os componentes elétricos com um MULTITESTE DIGITAL.

Tabela

Todos modelos                                                                                                       820-900 rpm

2)- Como testar nível de CO

TESTANDO

1 –O CO e controlado eletronicamente, sem ajuste possível, nível de CO não especificado: cheque vazamento de ar no sistema de escape (estanqueidade), teste os cabos e componentes elétricos com MULTITESTE DIGITAL.

Tabela

Todos os modelos                                                     0,5 % máximo- na ponta da mangueira

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível..

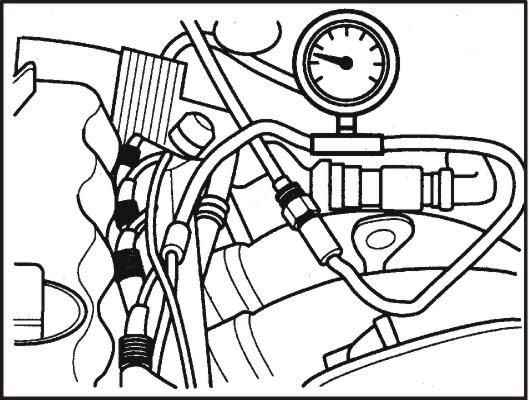

4)- Como testar pressão de combustivel.


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, a ignição desligada, depois de 10 minutos cheque a pressão novamente.

Tabela.

Sistema                                   Condições                                              Valores
Sistema                                 Vácuo desligado                                          4 Bar
Regulado                               Vácuo Ligado                                              3,5 bar
Segurando                             Depois de 10 minutos                             2,5 bar min

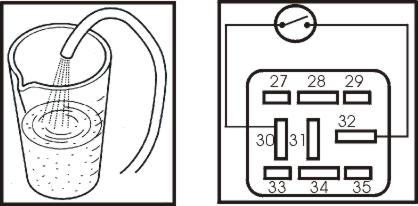

5)- Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, conecte mangueira de teste no regulador de pressão, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel faça um jump na base do relé terminal 30 &32 como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Suprimento de voltagem                                                                                  Taxa de vazão
11-13 V                                                                                           0,45-0,63 litro/15 Seg. Min

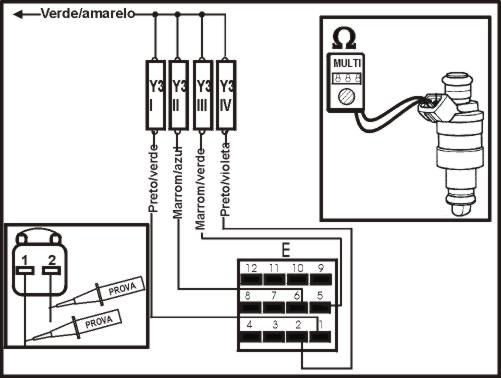

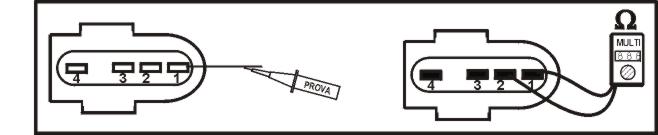

6)- Como testar válvulas injetoras


TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora cheque a resistência dos terminais indicados na figura acima e confira com os dados.

Tabela

Resistência                                                                                                                11 a 13 W
A TEMPERATURA NORMAL DE OPERAÇÃO A RESISTÊNCIA DE 4 a 6 W aproximadamente.

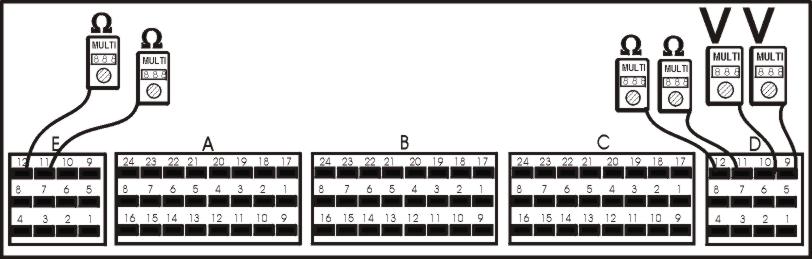

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds acendem, repita o teste para cada bico injetor, se os Leds não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                           Condições                                             Condição led
1 & terra                                                  motor ligado                                                ligado

Como testar sinal

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, repita o teste para cada bico injetor, se os leds não piscarem cheque cabos fusíveis confira com as especificações na tabela abaixo.

Tabela

Terminais                                         Condição                                                            led
1 & 2                                                  motor ligado                                                     piscando

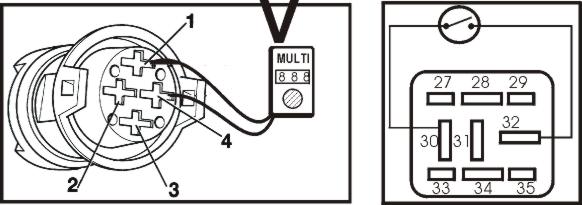

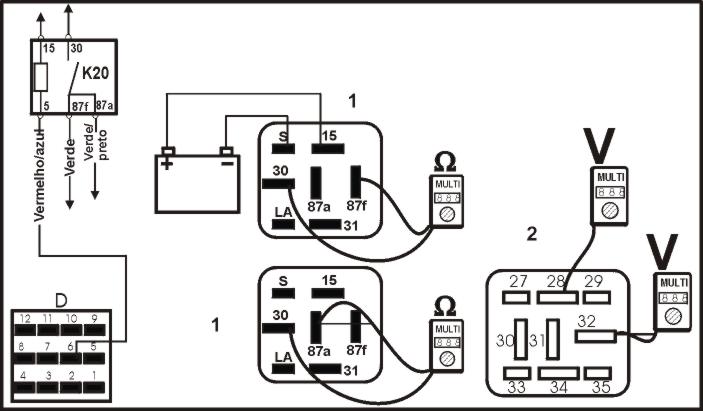

7)- Como testar funcionamento bomba de combustivel


TESTANDO

1 – Ignição desligada, remova relé da bomba de combustível faça um jump entre os terminais 30 & 32 da base do relé a bomba de combustivel deve funcionar continuamente quando os terminais são acionados se a bomba não funcionar desconecte o multi-plug da bomba ligue o interruptor, cheque a voltagem dos terminais do multi-plug especificados na tabela abaixo, se a voltagem não for a mesma da bateria cheque cabos e fusíveis.

Tabela

Terminais                                                                                                           Voltagem
1 & 4                                                                                                            Voltagem da bateria

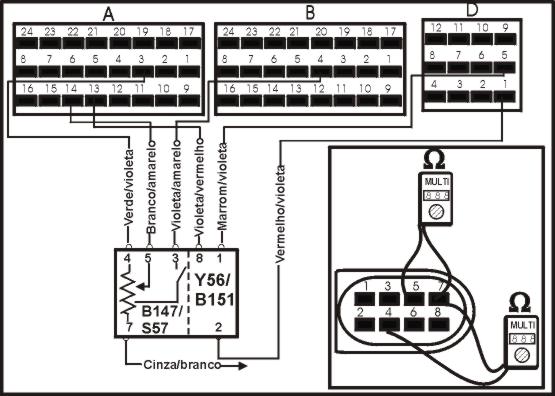

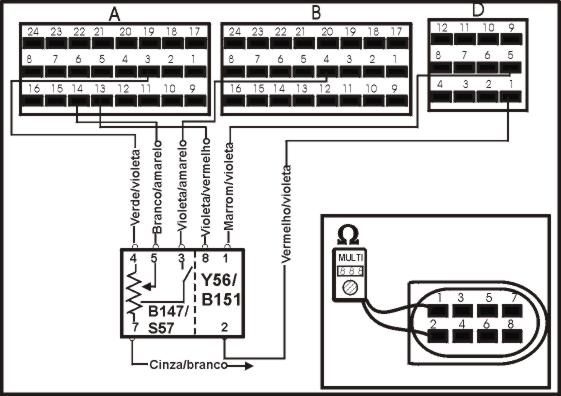

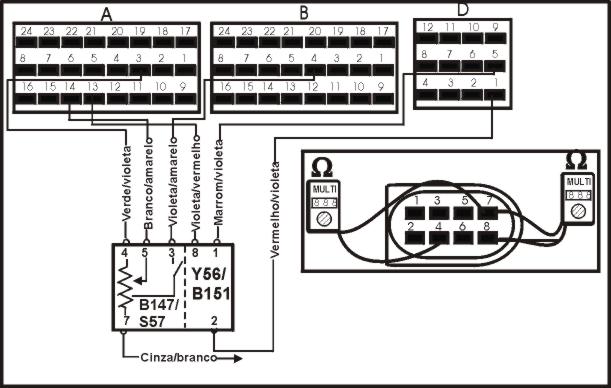

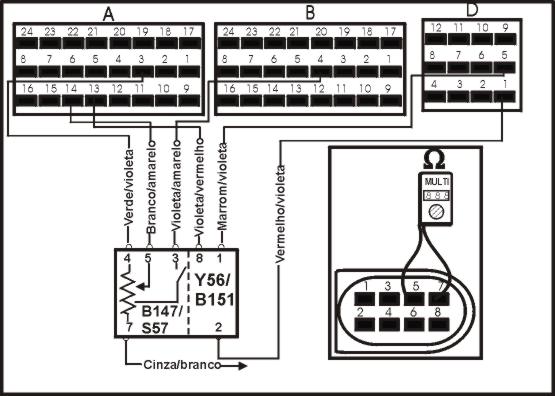

8)- Como testar Sensor da posição da borboleta


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                               Resistência
4 & 7                                                                                                                         1000 W
5 & 7                                                  Borboleta fechada                                       1500 W
5 & 7                                                 Borboleta bem aberta                                    710 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, acione a ignição, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                          Condição                                                Voltagem
4 & 7                                               ignição ligada                            5 V aproximadamente

9)- Como testar Interruptor da posição da borboleta fechada


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais conforme figura acima representados que deve coincidir com a resistência da tabela.

Tabela

Terminais                                             Condição                                              Resistência
3 & 7                                                    Borboleta fechada                                           zero
3 & 7                                                    Borboleta aberta                                      Infinita

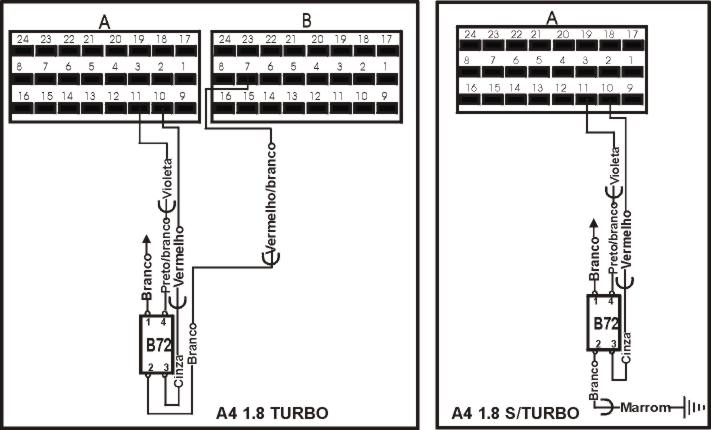

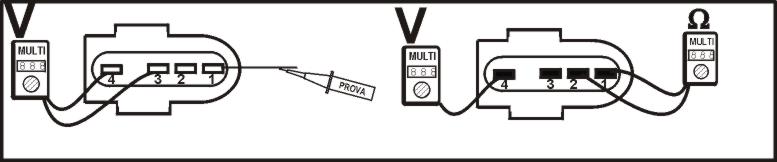

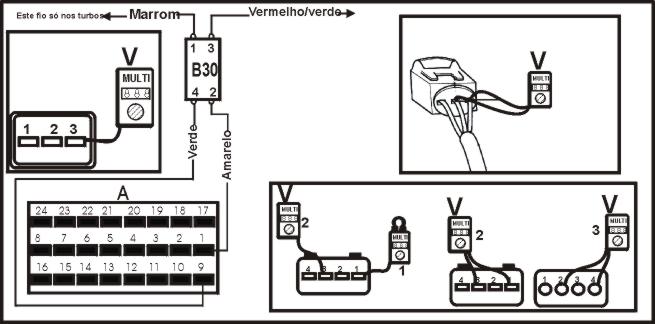

10- Como testar Sensor de Fluxo da Massa de Ar

Checando operação - sem turbo

TESTANDO

1- Ignição desligada, desconecte o muli-plug do sensor MAF ligue o motor cheque a voltagem dos terminais e terra do multi-plug com MULTITESTE DIGITAL confira com a tabela a baixo.

Tabela

Terminais                                          Condição                                                Voltagem
3 & terra                                            motor ligado                                     voltagem da bateria

Como testar voltagem – sem turbo


TESTANDO

1- O motor deve estar na temperatura normal de funcionamento ignição desligada, não desconecte o multi-plug do sensor MAF apenas o exponha, ligue o motor e deixe na lenta checar a voltagem com um MULTITESTE DIGITAL nos terminais do multi-plug, aumente o rpm até os valores especificados na tabela, cheque a voltagem dos terminais do multi-plug, confira com a tabela .

Tabela

Terminais                                       Condição                                                        Voltagem
1 & 2                                              Marcha Lenta                                                   1,3 V aproxi
1 & 2                                             2000 rpm                                                           1,6 V aproxi
1 & 2                                             4000 rpm                                                           2,2 V aproxi

Como testar a conexão do terra com Turbo

TESTANDO

1 - Ignição desligada, desconecte o multi-plug cheque com o MULTITESTE DIGITAL a resistência (1) dos Terminais do multi-plug e terra, deve coincidir com a tabela abaixo

Tabela

Terminais                                                                                                            Resistência
1 & terra                                                                                                                      zero

Como testar suprimento de voltagem com turbo

TESTANDO

1- Ignição desligada, desconecte o muli-plug do sensor MAF, ignição ligada motor parado, ligue o motor cheque a voltagem(2) dos terminais e terra do multi-plug com MULTITESTE DIGITAL.

Tabela

Terminais                                               Condição                                             Voltagem
3 & terra                                                motor ligado                             voltagem da bateria
3 & 1                                                      motor ligado                             voltagem da bateria

Como testar voltagem com turbo.

TESTANDO

1- O motor deve estar na temperatura normal de funcionamento ignição desligada, não desconecte o multi-plug do sensor Maf o exponha e ligue o motor e deixe na lenta checar a voltagem (3) com um MULTITESTE DIGITAL nos terminais do multi-plug, aumente o rpm até os valores especificados na tabela, cheque a voltagem (3) dos terminais do multi-plug , confira com a tabela .

Tabela

Terminais                                           Condição                                                  Voltagem
2 & 4                                                  motor ligado                                                1,3 V aproxi
2 & 4                                                   2000 rpm                                                    1,6 V aproxi
2 & 4                                                  4000 rpm                                                     2,2 V aproxi

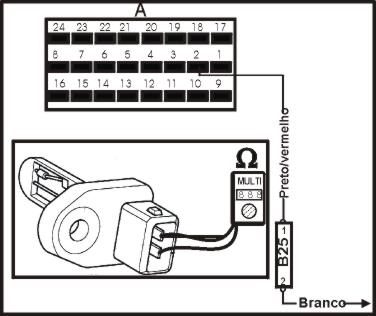

11)- Como testar sensor de temperatura do ar


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de temperatura do ar, cheque a temperatura do ar ambiente, cheque a resistência dos terminais do sensor de temperatura do ar com um MULTITESTE DIGITAL confira com as especificações na tabela abaixo.

Tabela

Temperatura                                                                                                      Resistência
20°C                                                                                                                    1600-2800 W

12)- Como testar Atuador de controle da marcha lenta.


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do atuador de controle da marcha lenta, checar a resistência nos terminais do atuador com um MULTITESTE DIGITAL, confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                            Resistência
1 & 2                                                                                                                        3-200 W

13) - Como testar Sensor da posição do atuador de controle da marcha lenta.

A resistência depende da posição atuador da marcha lenta


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor da posição da válvula de controle de ar da lenta, checar a resistência nos terminais do Sensor confira com as especificações na tabela abaixo com um MULTITESTE.

Tabela

Terminais                                                                                                           Resistência
4 & 7                                                                                                                        1000 W
7 & 8                                                                                                                        1200 W

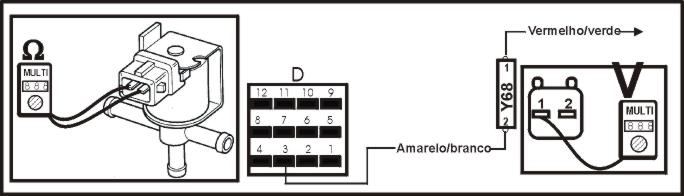

14) - Como testar válvula da Regulagem de pressão do turbo


Checando a resistência.

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de pressão do turbo, cheque com um MULTITESTE a resistência dos terminais da válvula, confira com as especificações na tabela abaixo.

Tabela

Resistência                                                                                                               25-35 W

Como testar suprimento de voltagem

TESTANDO

1- Ignição desligada, desconecte o muli-plug da válvula de Regulagem de pressão do turbo, ligue o motor, cheque a voltagem dos terminais e terra do multi-plug com MULTITESTE DIGITAL.

Tabela

Terminais                                            Condição                                                   Voltagem
1 & terra                                              motor ligado                                  voltagem da bateria

15) - Como testar Sensor de pressão Barométrica. (BARO) com TURBO.


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor BARO, cheque a resistência dos terminais,1 & 2 do Sensor assopre na entrada do barômetro Como especificado na figura acima (A), cheque a resistência com um MULTITESTE dos terminais novamente confira com as especificações na tabela abaixo.

Tabela

Terminais                                    Condição                                                   Resistência
1 & terra                                             -                                                               1200 W aproxi.
1 & 3                                                  -                                                                2650 W aproxi
2 & 3                                                  -                                                                 2370 W aproxi
1 & 2                                            veja o texto                                                        mudando

Como testar suprimento de voltagem


TESTANDO

1- Ignição desligada, desconecte o muli-plug do BARO, ignição ligada motor parado, cheque a voltagem dos terminais e terra do multi-plug com MULTITESTE DIGITAL ,

Tabela

Terminais                                             Condição                                            Voltagem
1 & 3                                                      ignição ligada                                       5 V aproxi
2 & 3                                                      ignição ligada                                        5 V aproxi

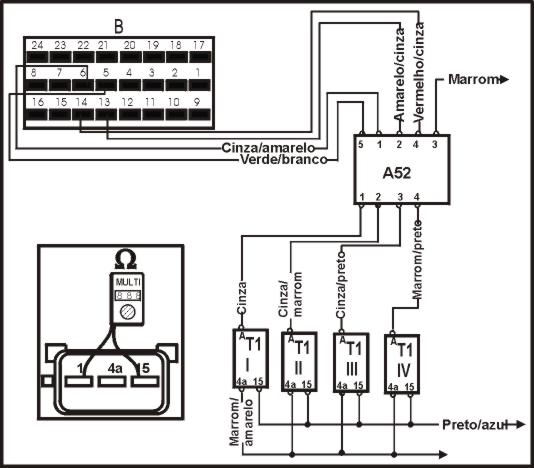

16)- Como testar bobina de ignição sem turbo.


Checando sem turbo

TESTANDO

1 – Bobina de ignição é incorporada ao amplificador de ignição, as resistências primárias e secundárias devem ser bem checadas.

Checar resistência do primário com turbo


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, cheque a resistência dos terminais do cabo de baixa tensão da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela .

Resistência primária tabela

Terminais                                                                                                         Resistência
1 & 15                                                                                                                   0,4-0,6 W

Checando resistência secundária com turbo

(Resistência secundária não pode ser conferida)

Como testar suprimento de voltagem sem turbo


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, ignição ligada motor parado, cheque a voltagem dos terminais e terra do multi-plug da bobina de ignição com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                              Condição                                          Voltagem
4a & terra                                             Ignição ligada                            Voltagem da bateria

Como testar suprimento de voltagem com turbo.


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, ignição ligada motor parado cheque a voltagem dos terminais e terra do multi-plug da bobina de ignição com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                                Condição                                        Voltagem
15 & terra                                              Ignição ligada                           Voltagem da Bateria

Como testar conexão do terra com turbo.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, cheque a resistência dos terminais e terra do multi-plug da bobina de ignição com o MULTITESTE DIGITAL confira resistência com a tabela, se a resistência não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                                                                                            Resistência
4a & terra                                                                                                                     Zero

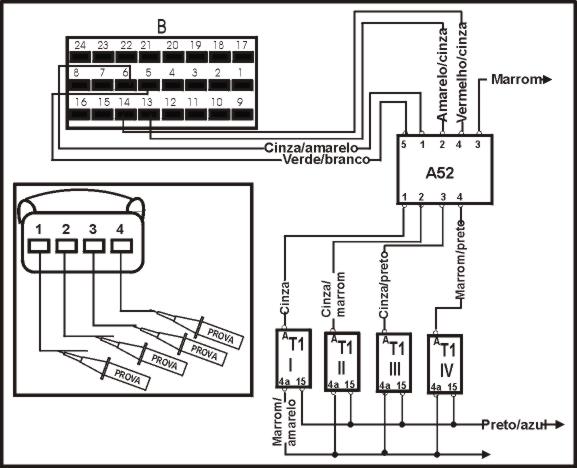

17)- Como testar Módulo de Potência

Como testar suprimento de voltagem com turbo. (O suprimento de voltagem é proviniente da bobina de ignição do terminais 15 do circuito primário.)


TESTANDO

1- Ignição desligada, desconecte o multi-plug do módulo de Potência de 4 pinos, ignição ligada e motor parado, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, cheque se os leds iluminam.

Tabela

Terminais                                                       Condição                                                led
1 & terra                                        Ignição ligada motor parado                                   ligado
2 & terra                                        Ignição ligada motor parado                                   ligado
3 & terra                                        Ignição ligada motor parado                                   ligado
4 & terra                                        Ignição ligada motor parado                                   ligado

Como testar o sinal sem turbo

TESTANDO

1- Ignição desligada, desconecte o multi-plug do módulo de potência, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor, cheque se os leds piscam.

Tabela

Terminais                                                      Condição                                            Led
1 & terra                                                      Motor ligado                                       Piscando
15 & terra                                                     Motor ligado                                       Piscando

Como testar o sinal com turbo


TESTANDO

1- Ignição desligada, desconecte o multi-plug do módulo de potência de 5 pinos, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor, cheque se os leds iluminam.

Tabela

Terminais                                                Condição                                                     Led
1 & terra                                                Motor ligado                                               Piscando
2 & terra                                               Motor ligado                                                Piscando
4 & terra                                               Motor ligado                                                Piscando
5 & terra                                              Motor ligado                                                Piscando

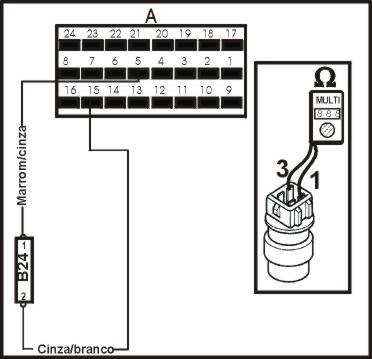

18)- Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL..

Tabela

Temperatura                                                                                                    Resistência
0°                                                                                                                            5000-6500 W
10°C                                                                                                                       3250-4400 W
20°C                                                                                                                       2200-3000 W
40°C                                                                                                                       1000-1400 W
60°C                                                                                                                           540-675 W
80°C                                                                                                                           275-375 W
90°C                                                                                                                           205-290 W
100°C                                                                                                                         160-220 W

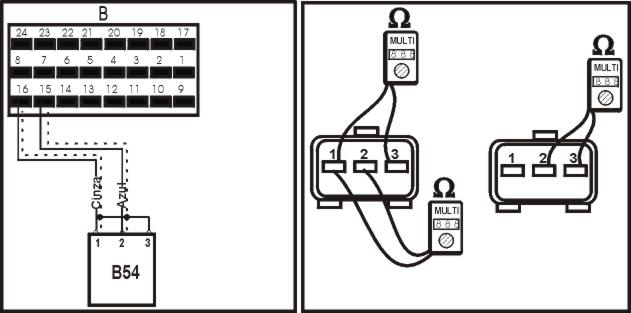

19) - Como testar Sensor da posição da árvore de manivelas (CKP)

CKP sensor incorpora sensor RPM.


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, cheque a resistência dos terminais do Sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                             Resistência
1 & 2                                                                                                                        480-1000 W
1 & 3                                                                                               Infinita
2 & 3                                                                                               Infinita

20) - Como testar o sensor da posição do eixo de Comando.(CMP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a resistência dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                             Resistência
3 & terra                                                                                                                      zero

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                                                                                               Voltagem
1 & 3                                                                                                                          4,5-5,5 V
2 & 3                                                                                                            Voltagem da bateria

Como testar o sinal


TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição do eixo de comando apenas exponha os terminais, utilize a PONTA DE PROVA e confira os terminais do multi-plug ligue o motor, cheque se os leds estão piscando .

Tabela

Terminais                                           Condição                                                          Led
1 & 2                                                  Motor ligado                                                   Piscando

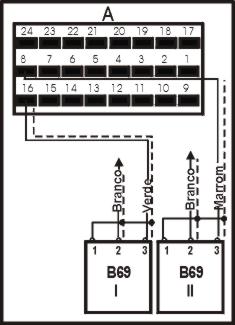

21) - Como testar sensor de Detonação. (KS)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, remova o sensor de Detonação assegure-se que o bloco e os cilindros estejam ajustados e que não tenha corrosão entre suas faces recoloque o sensor dando o torque especificado pelo fabricante.

Tabela

Torque                                                                                                                              20 Nm

22) - Como testar sensor de oxigênio aquecido


Checando suprimento de voltagem.

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem (1) dos terminais do multi-plug, que devem coincidir com a tabela abaixo .

Tabela

Terminais                                             Condição                                       Voltagem
3 & 4                                          Ignição ligada motor parado            Voltagem da bateria

Como testar operação


TESTANDO

1 –Motor na temperatura normal de funcionamento, ligue o motor, deixe na lenta, desconecte o multi-plug do HO2S, cheque a voltagem dos terminais e terra do Sensor .

Tabela

Terminais                                             Condição                                                  Voltagem
4 & terra                                             Motor na lenta                                 0,1-0,8 V (flutuando)

23) - Como testar o aquecedor do sensor de oxigênio.


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                         Temperatura                                           Resistência
1 & 2                                                     20°C                                                              1- 5 W

Como testar Suprimento de voltagem

TESTANDO

1 – Ignição desligada,  desconecte o multi-plug do HO2S, utilize a PONTA DE PROVA e confira os terminais do multi-plug, ligue o motor, cheque se os leds estão ligados .Se os leds não estiverem ligados, confira os cabos e fusíveis.

Tabela

Terminais                                          Condição                                                           Led
1 & terra                                            Motor ligado                                                        Ligado

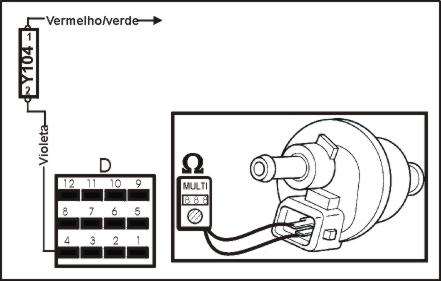

24) - Como testar válvula de canister (EVAP)


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula (EVAP), cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo.

Tabela

Resistência                                                                                                                  22-30 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula (EVAP), faça o motor girar por alguns segundos, cheque a voltagem dos terminais e terra do multi-plug da válvula de canister com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                     Condição                                                       Voltagem
1 & terra                                     Motor ligado                                         Voltagem da Bateria

25) - Como testar relé da bomba de combustivel


Como testar operação (1)

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                           Condição                                                Resistência
30 & 87a                                        Bateria desconectada                                       ¥ Infinita
30 & 87f                                        Bateria desconectada                                       ¥ Infinita
30 & 87a                                       Bateria conectada                                                 Zero
30 & 87f                                        Bateria conectada Zero
Bateria + no terminal 15
Bateria – no terminal S

Como testar suprimento de voltagem(2)

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relê, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                               Condição                                         Voltagem
32 & terra                                      Motor desligado                              Voltagem da Bateria
28 & terra                                      Motor ligado                                     Voltagem da Bateria

26) - Como testar unidade central (ECM)


TESTANDO

1- Ignição desligada, desconecte o multi-plug da UNIDADE CENTRAL cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, ignição ligada motor parado, cheque os terminais do multi-plug e terra com MULTITESTE DIGITAL, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais                                             Condição                                               Voltagem
D9 & terra                                             Ignição desligada                      Voltagem da bateria
D10 & terra                                          Ignição ligada                             Voltagem da bateria

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da ECM cheque com o MULTITESTE DIGITAL a resistência dos terminais do multi-plug e terra, se a resistência não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais                                                                                                         Resistência
D11 & terra                                                                                                              zero
D12 & terra                                                                                                              zero
E11 & terra                                                                                                              zero
E12 & terra                                                                                                               zero

27) - Como testar sensor de velocidade do veiculo (VSS)


TESTANDO

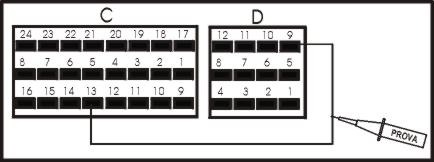

1 - Ignição desligada, desconecte o multi-plug da unidade central, utilize a PONTA DE PROVA e teste os terminais, ignição ligada motor parado, eleve o veiculo gire a roda direita do veiculo cheque se os leds piscam .

Tabela

Roda girando                                                                                              Direita e frontal
Terminais                                        Condição                                                            Led
D9 & C13                                     Roda girando                                                      Piscando
