CAPÍTULO 16





APLICATIVOS AUDI



BOSCH MOTRONIC 3.2





AUDI A4 1.6 ADP 1995 em diante





                                       COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é Mutliponto sequencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é imcorporada com a função alto diagnosi

Localização dos Componentes


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector ALDL
5 Unidade central 6 Sensor de temperatura da água
7 Válvula de canister 8 Filtro de gasolina no tamque
9 Regulador da pressão da gasolina 10 Bomba de combustível
11 Relé bomba de combustível 12 Sensor de oxigenio
13 Atuador do controle da lenta 14 Sensor atuador do controle da lenta
15 Amplificador de ignição 16 Bobina de ignição
17. Válvula injetora 18 Sensor de detonação 1
19 Sensor do volume da massa de ar 20 Controle da borboleta
21 Sensor de posição da borboleta 22 Sensor de velocidade do automóvel



                             LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

00515

Sensor da posição do eixo de comando.

00532

Unidade central. Suprimento de voltagem

00543

RPM máxima excedida.

00561

Controle de mistura .

00670

Posição do atuador do Sistema de controle da marcha lenta .

01247

Válvula de canister

01249

Válvulas injetoras n°:1

01250

Válvulas injetoras n°:2

01251

Válvulas injetoras n°:3

01252

Válvulas injetoras n°:4

01259

Relé da bomba de combustível

16486

Sensor de fluxo de massa de ar . Sinal baixo.

16487

Sensor de fluxo de massa de ar . sinal alto

16496

Sensor de temperatura do ar. Sinal baixo.

16497

Sensor de temperatura do ar. sinal alto

16500

Sensor de temperatura da água . sinal incorreto

16501

Sensor de temperatura da água . Sinal baixo

16502

Sensor de temperatura da água . sinal alto

16505

Sensor da posição da borboleta . sinal incorreto

16506

Sensor da posição da borboleta . Sinal baixo

16507

Sensor da posição da borboleta . sinal alto

16514

Sensor de oxigênio aquecido defeituoso

16515

Sensor de oxigênio aquecido voltagem baixa

16516

Sensor de oxigênio aquecido voltagem alta

16518

Sensor de oxigênio aquecido defeituoso

16705

Sensor da arvore de manivelas / sensor de velocidade do motor (RPM) sinal incorre

16706

Sensor da arvore de manivelas / sensor de velocidade do motor (RPM) sem sinal

16711

Sensor de detonação 1

16716

Sensor de detonação 2

16885

Sensor da velocidade do veiculo

16989

Defeito na unidade central.

17733

Cilindro 1 – Controle de detonação.

17734

Cilindro 2 – Controle de detonação.

17735

Cilindro 3 – Controle de detonação.

17736

Cilindro 4 – Controle de detonação.

17913

Posição da borboleta fechada / não esta fechada por uma falta elétrica.

17914

Posição da borboleta fechada / não esta fechada, circuito bom.

17978

Unidade central - imobilizada

18010

Unidade central – suprimento de voltagem baixo

18020

Unidade central – código incorreto



                                     BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Nível de combustível no tanque.

3 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

4 Condições do Filtro de Combustivel.

5 Fusiveis da bomba de combustível

6 Entrada falsa de ar no Sistema Estanqueidade.

7 Unidade central, conector e fios.

8 Esvazie o conversor catalitico\

9 Ligue o s cicuitos da bateria

10 Sensor de Fluxo da Massa de Ar.

11 Sensor da posição do eixo de Comando.

12 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

FALHANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Conector da unidade central

6 Sensor de Fluxo da Massa de Ar.

MOTOR COM PERDA DE POTÊNCIA 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalÍtico

6 Conector da unidade central

7 Sensor de Fluxo da Massa de Ar.

EXCESSO DE COMSUMO DE COMBUSTIVEL 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalÍtico

6 Conector da unidade central

7 Sensor de oxigênio

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Sensor de temperatura do ar.

3 Sensor de Temperatura da Água.

4 Sensor da posição da borboleta

5 Conector da unidade centra

MOTOR RATEANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Válvula de controle da lenta

6 Válvula de canister

7 Válvulas injetoras

9 Sensor de Fluxo da Massa de Ar.

10 Sensor da posição da borboleta

ERRO NA MARCHA LENTA 1 Sensor de temperatura do ar.

2 Condições do filtro de gasolina

3 Válvula de controle da lenta

4 Sensor de Fluxo da Massa de Ar.

5 Sensor de oxigênio

6 Conector da unidade central



IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO                          DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A52

Módulo de Potência

A57

Módulo de controle da transmissão

A162

Módulo de controle imobilização

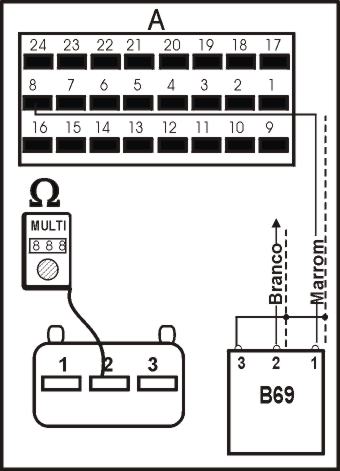

B24

Sensor de temperatura da água.

B25

Sensor da temperatura do ar.

B30

Sensor do volume da massa de ar.

B54

Sensor da posição do eixo de Manivelas

B69

Sensor de Detonação

B72

Sonda Lambda.

B132

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

B151

Sensor da posição do atuador da marcha lenta .

F

Fusível.

K20

Relé da Bomba de Combustivel.

K55

Relé inibidor do motor de partida

K 218

Relé das lampadas reversas.

M12

Bomba de Combustivel.

S30

Iterruptor do aquecedor do vidro traseira

S57

Regulador de pressão fechada

S292

Controle do ar condicionado no painel.

T1

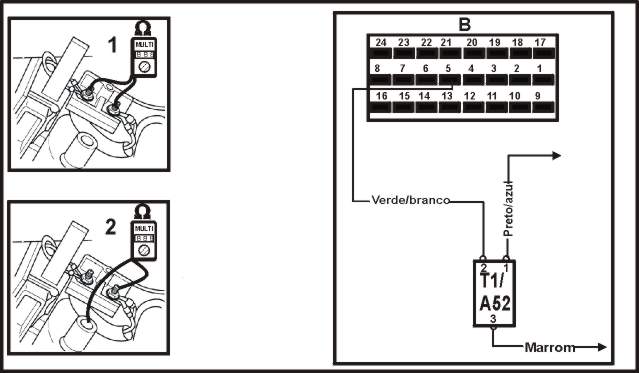

Bobina de Ignição

Y3

Válvulas Injetoras.

Y56

Válvula do Controle da Marcha Lenta.

Y102

Controle da solenóide de entrada de ar .

Y104

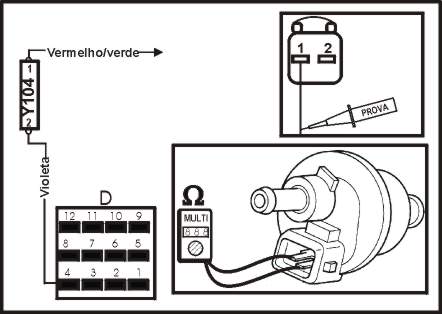

Válvula de Canister.

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

50

Interruptor de ignição

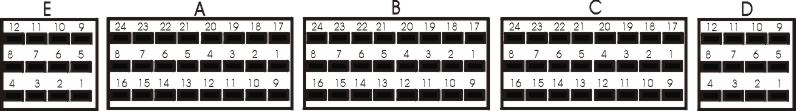

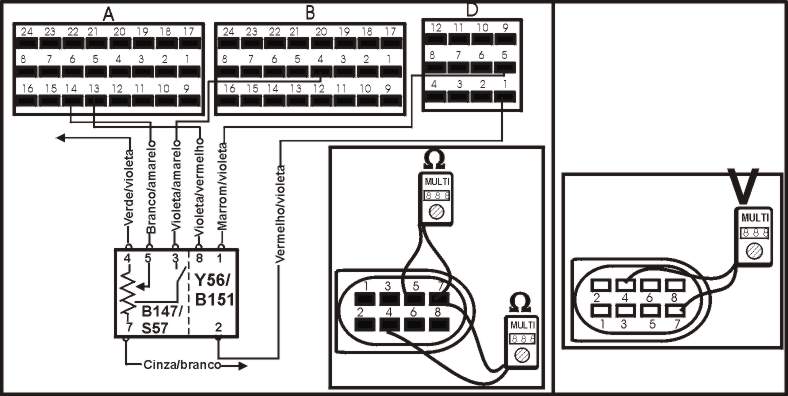

CONECTOR DA UNIDADE CENTRAL

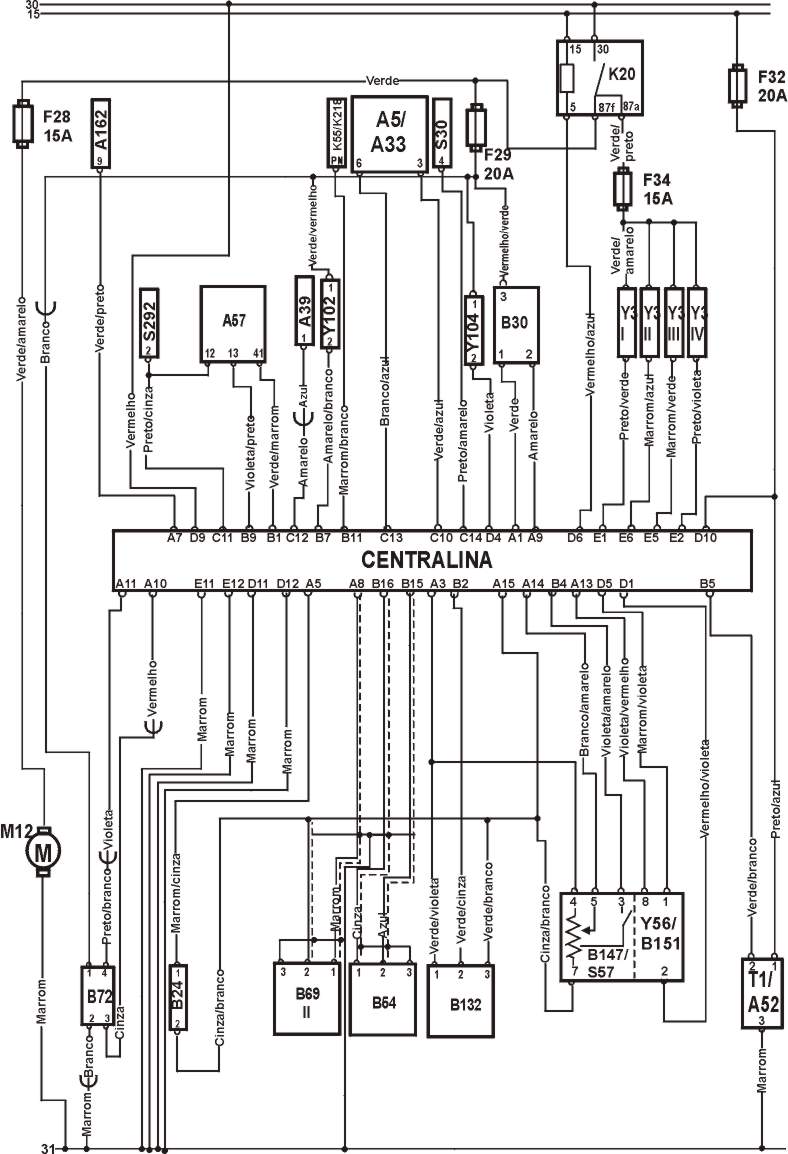

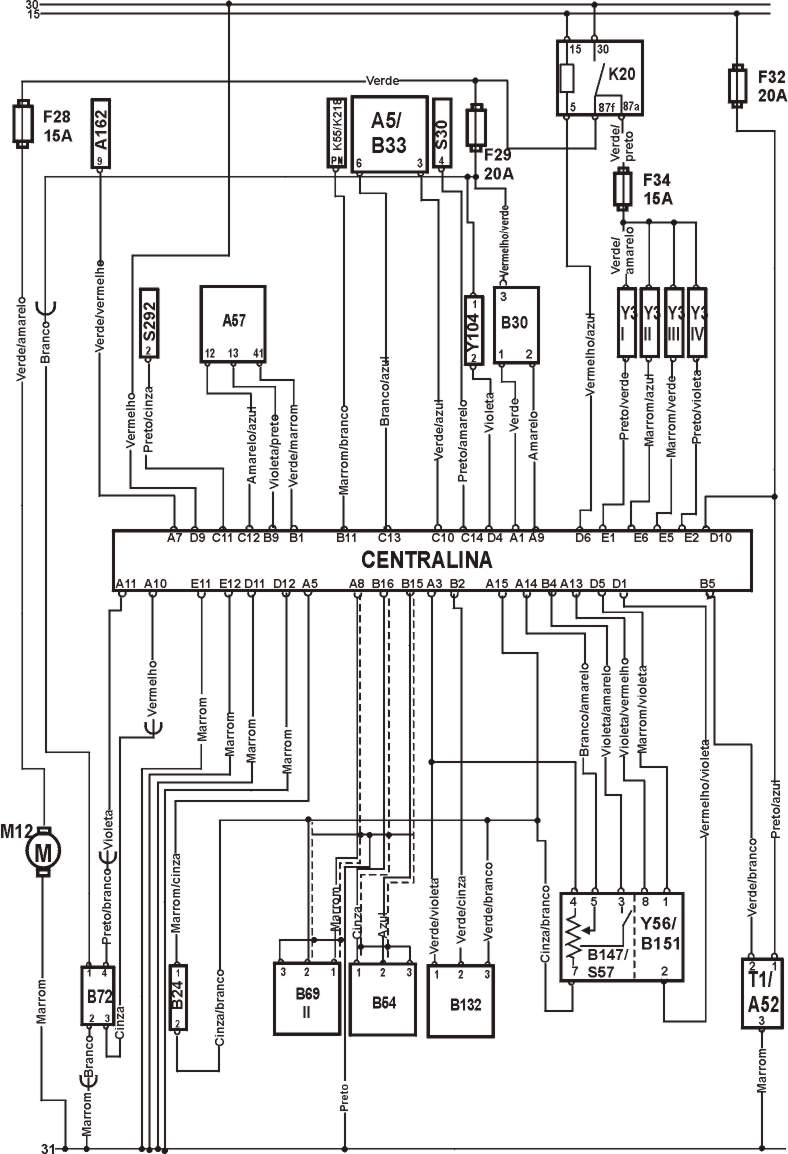

ESQUEMA ELETRICO A4 1.6 1995-96




ESQUEMA ELÉTRICO A4 1,6 1996 diante.


1)- Como testar marcha lenta

TESTANDO

1 –A marcha lenta é controlada eletronicamente, sem ajuste possível, só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada : Cheque vazamento de ar no sistema (estanqueidade), teste os componentes elétricos com a MULTITESTE DIGITAL.

Tabela

Todos modelos                                                                                                     820-900 rpm

2)- Como testar nivel de CO

TESTANDO

1 –O nivel de CO é controlado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema (estanqueidade), teste os cabos e componentes elétricos com PONTA DE PROVA .

Tabela

Todos os modelos                                                   0,5 % maximo- na ponta da mangueira

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possivel..

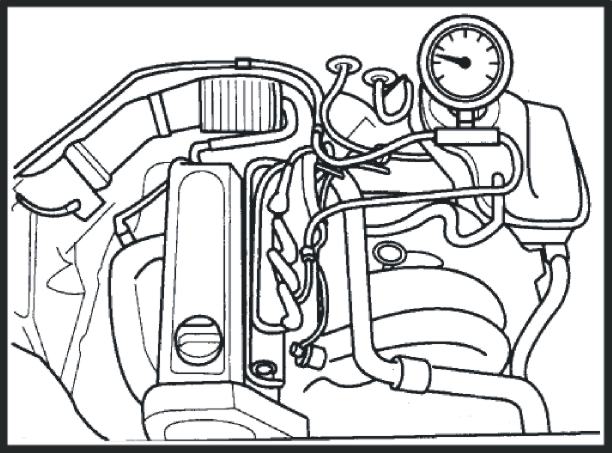

4)- Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, a ignição desligada, depois de 10 minutos cheque a pressão novamente.

Tabela.

Sitema                                          Condições                                             Valores
Sistema                                     Vácuo desligado                                         4 Bar
Regulado                                   Vácuo Ligado                                           3,5 bar
Segurando                                Depois de 10 minutos                             2,5 bar mi

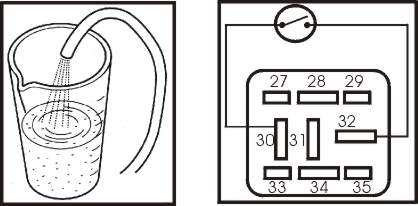

5)- Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel, faça um jump na base do relé terminal 30 & 32 como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Vazão                                                                                          0,45-0,63 litros/15 Seg.min.

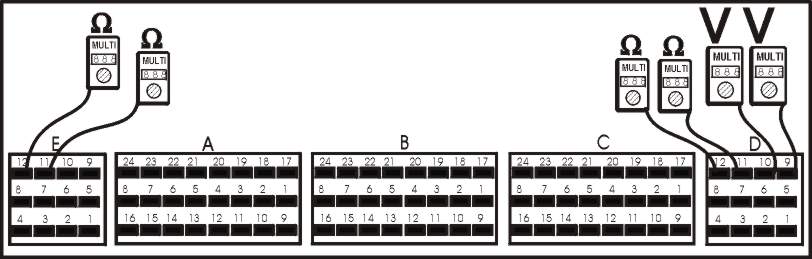

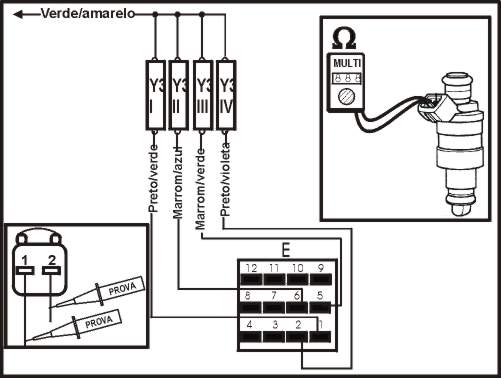

6)- Como testar válvulas injetoras


TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora e com um MULTITESTE DIGITAL cheque a resistência dos terminais indicados na figura acima.

Tabela

Resistência                                                                                                             14 ± 16 W
Com temperatura normal de operação a resistência é de 4 a 6 W

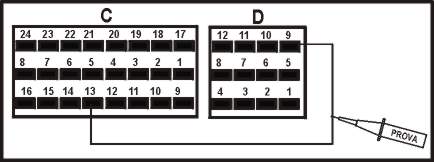

Como testar suprimento de voltagem

TESTANDO

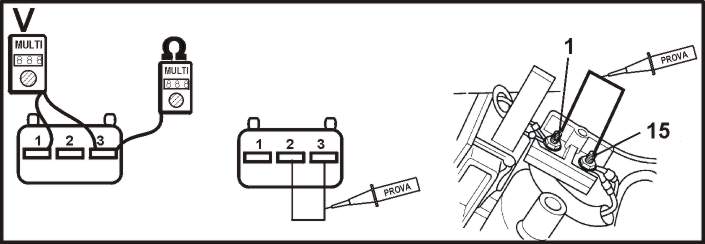

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds iluminam, repita o teste para cada bico injetor, se os LEDS não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                               Condção                                        Condição led
1 & terra                                           motor ligado                                                   ligado

Como testar sinal

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, repita o teste para cada bico injetor, se os LEDS não piscam cheque cabos fusíveis confira com as especificações na tabela abaixo

Tabela

Condição                                                                                                                          led
motor ligado                                                                                                               piscando

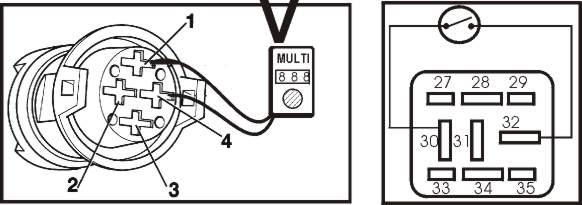

7)- Como testar funcionamento bomba de combustivel


TESTANDO

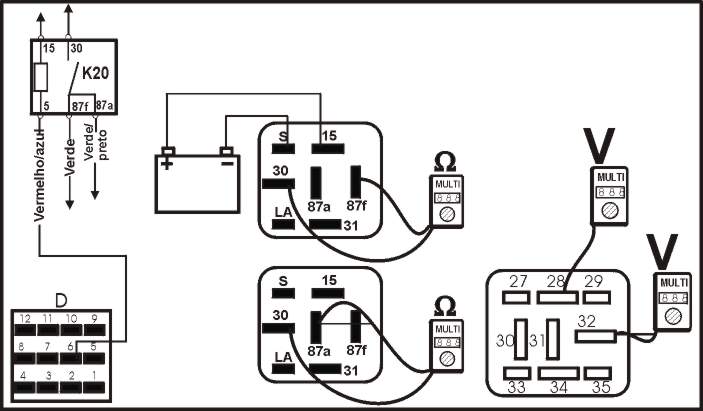

1 – Ignição desligada, remova relé da bomba de combustível faça um jump entre os terminais 30 & 32 da base do relé a bomba de combustivel deve funcionar continuamente quando os terminais são acionados se a bomba não funcionar desconecte o multi-plug da bomba ligue o interruptor, cheque a voltagem da bateria dos terminais do multi-plug e, se a voltagem não for a mesma da bateria cheque cabos e fusíveis.

8)- Como testar Sensor da posição da borboleta


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                         Condição                                                  Resistência
4 & 7                                                        -                                      1000 W Aproximadamente
5 & 7                                             Borboleta fechada                  1500 W Aproximadamente
5 & 7                                             Borboleta bem aberta              710 W Aproximadamente

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, ignição ligada, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                       Condição                                                   Voltagem
4 & 7                                               ignição ligada                                               4,8 V min.

9)- Como testar o Interruptor da posição da borboleta fechada


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais como na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                          Resistência
3 & 7                                              Borboleta fechada                                          zero
3 & 7                                              Borboleta aberta                                   Infinita

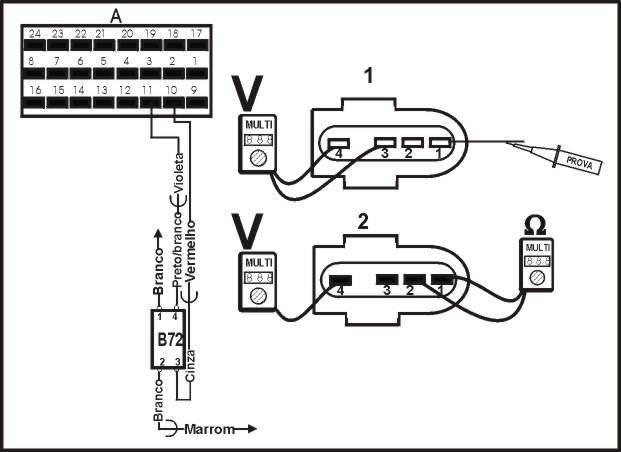

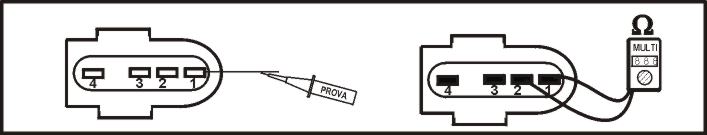

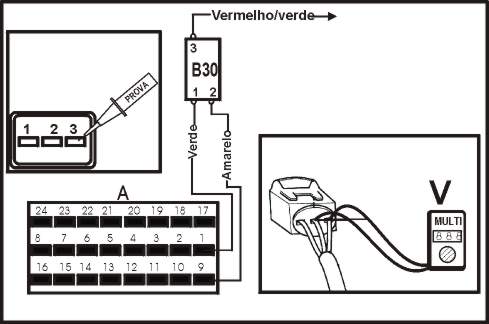

10-Como testar Sensor de Fluxo da Massa de Ar


Checando operação

TESTANDO

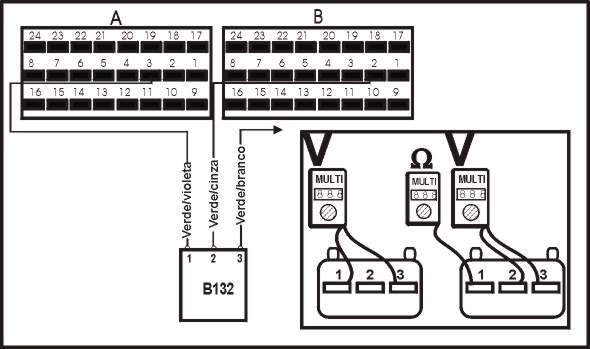

1- Ignição desligada desconecte o muli-plug do sensor MAF, conecte a PONTA DE PROVA, nos terminais do muli-plug e terra, ligue o motor, cheque se os leds iluminam.

Tabela

Terminais                                                    Condição                                                 Led
3 & terra                                                      motor ligado                                            Ligados

Como testar voltagem

TESTANDO

1- O motor deve estar na temperatura normal de funcionamento ignição desligada, não desconecte o multi-plug do sensor MAF ligue o motor e deixe na lenta cheque a voltagem dos terminais do mutli-plug, aumente o rpm até os valores especificados na tabela, cheque a voltagem dos terminais do multi-plug, confira com a tabela .

Tabela

Terminais                                       Condição                                                    Voltagem
1 & 2                                              motor ligado                                                   1,3 V aproxi
1 & 2                                              2000 rpm                                                         1,6 V aproxi
1 & 2                                             4000 rpm                                                          2,2 V aproxi

11)- Como testar sensor de temperatura do ar


TESTANDO

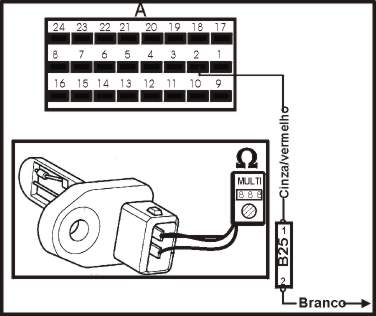

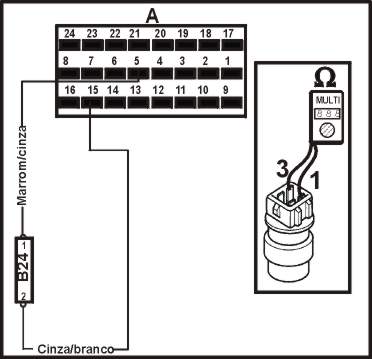

1 - Ignição desligada, desconecte o mutli-plug do sensor de temperatura do ar, cheque a temperatura do ar ambiente, com um MULTITESTE DIGITAL cheque a resistência dos terminais do sensor de temperatura do ar confira com as especificações na tabela abaixo.

Tabela

Temperatura                                                                                                        Resistência
20°C                                                                                                                     1600-2800 W

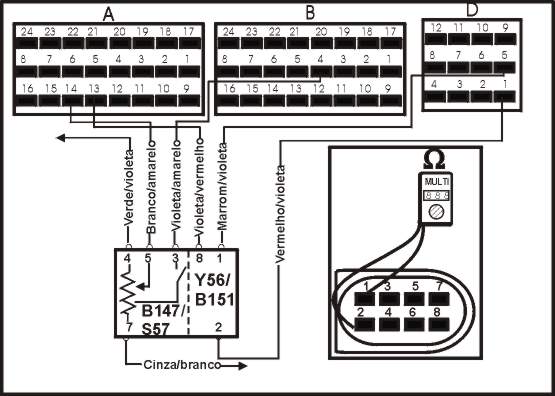

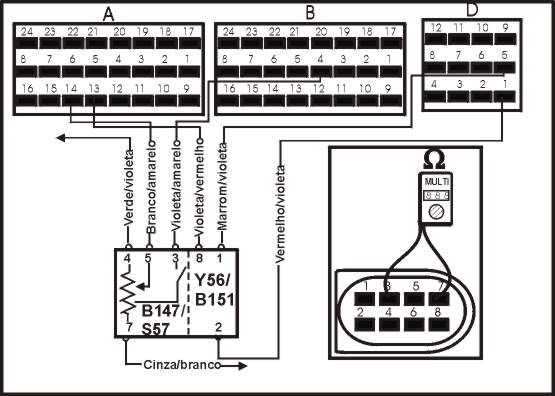

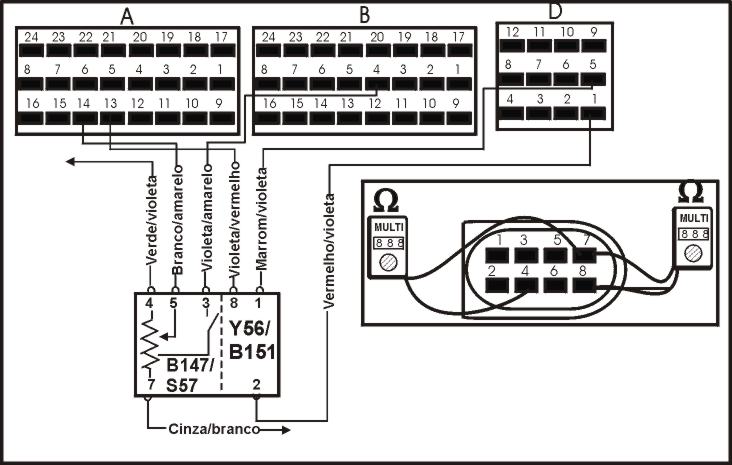

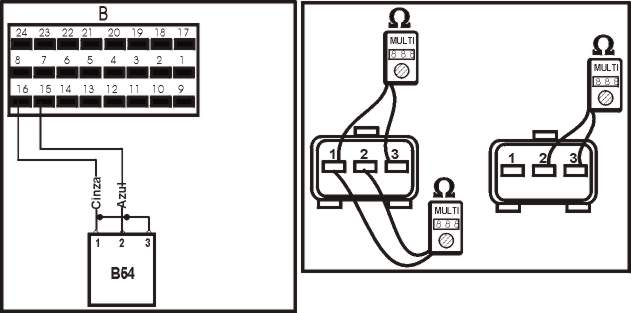

12)- Como testar Atuador de controle da marcha lenta.


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do atuador de controle da marcha lenta, checar a resistência com um MULTITESTE DIGITAL, confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                            Resistência
1 & 2                                                                                                                          3-200 W

13)- Como testar Sensor da posição válvula de controle da marcha lenta.


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor da válvula de controle de ar da lenta, e com um MULTITESTE DIGITAL cheque a resistência nos terminais do sensor, confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                          Resistência
4 & 7                                                                                                                        1000 W
7 & 8                                                                                                                        1200 W

14)- Como testar bobina de ignição


Checar resistência do primário.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do amplificador de ignição, desconecte o cabo de alta tensão da bobina de ignição, cheque a resistência dos terminais de baixa tensão (1) da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais                                                                                                          Resistência
1 & 15                                                                                                                      0,5-1,5 W

Checando resistência secundária

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do amplificador de ignição, desconecte o cabo de alta tensão da bobina de ignição, cheque a resistência do terminal da bobina e cabo de alta tensão (2) da bobina de ignição com o MULTITESTE DIGITAL confira resistência com a tabela .

Tabela

Terminais                                                                                                             Resistência
15 & Alta Tensão                                                                                                 5000-9000 W

15)- Como testar Módulo de Potência


Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do amplificador de ignição, cheque a resistência dos terminais do multi-plug com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais                                                                                                            Resistência
3 & terra                                                                                                                        zero

Como testar suprimento de voltagem


TESTANDO

1 – Ignição desligada, desconectar o multi-plug do amplificador de ignição, ignição ligada motor parado, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                           Condição                                               Resistência
1 & 3                                    ignição ligada motor parado                      Voltagem da bateria

Como testar o sinal

TESTANDO

1- Ignição desligada, desconecte o multi-plug do amplificador de ignição, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor, cheque se os leds piscam.

Tabela

Terminais                                                 Condição                                                      led
2 & 3                                                     Motor ligado                                                  Piscando

Como testar operação

TESTANDO

1- Ignição desligada, exponha os terminais de baixa tensão da bobina de ignição, conecte a PONTA DE PROVA nos terminais da bobina, ligue o motor, cheque se os leds piscam.

Tabela

Terminais                                           Condição                                                            led
1 & 15                                           Motor ligado                                                         Piscando

16)- Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL..

Tabela

Temperatura                                           Resistência
0°                                                                                                                    5000-6500 W
10°C                                                                                                                3250-4400 W
20°C                                                                                                                2200-3000 W
40°C                                                                                                                1000-1400 W
50°C                                                                                                                    725-925 W
60°C                                                                                                                    540-675 W
80°C                                                                                                                    275-375 W
90°C                                                                                                                    205-290 W
100°C                                                                                                                  160-220 W

17) - Como testar Sensor da posição da árvore de manivelas (CKP)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

A cor do multi-plug Cinza
Terminais                                                                                                              Resistência
1 & 2                                                                                                                      480-1000 W
1 & 3                                                                                                                             ¥
2 & 3                                                                                                                             ¥

18) - Como testar o sensor da posição do eixo de Comando.(CMP)


Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, cheque a resistência dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                            Resistência
1 & terra                                                                                                                    zero

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                       Condição                                                   Voltagem
1 & 3                              ignição ligada motor parado                                       4,5 - 5,5 V
2 & 3                              ignição ligada motor parado                             Voltagem da bateria

Como testar o sinal


TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição do eixo de comando apenas exponha os terminais, utilize a PONTA DE PROVA e confira os terminais do multi-plug ligue o motor , cheque se os leds estão piscando .

Tabela

Terminais                                                 Condição                                     Condição led
1 & 2                                                           Motor ligado                                         Piscando

19) - Como testar sensor de Detonação. (KS)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, remova o sensor de Detonação assegure-se que o bloco e os cilindros estejam ajustados e que não tenha corrosão entre suas faces recoloque o sensor dando o torque especificado pelo fabricante.

Tabela

Torque                                                                                                                              20 Nm

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de detonação, cheque a resistência dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                          Resistência
2 & terra                                                                                                                    zero

20) - Como testar sensor de oxigênio


Checando Suprimento de Voltagem

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem (1) dos terminais do sensor de oxigênio, que devem coincidir com a tabela abaixo .

Tabela

Terminais                                              Condição                                               Voltagem
3 & 4                                                  Ignição ligada motor parado                         0,4-0,5 V

Como testar operação

TESTANDO

1 –Motor na temperatura normal de funcionamento, ligue o motor, deixe na lenta, desconecte o multi-plug do HO2S, cheque a voltagem (2) dos terminais e terra do Sensor com um MULTITESTE DIGITAL.

Tabela

Terminais                                              Condição                                                Voltagem
4 & terra                                                Marcha   lenta                             0,1-0,8 V (flutuando)

21) - Como testar o aquecedor do sensor de oxigênio


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, cheque a resistência (2) dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                     Temperatura                                              Resistência
1 & 2                                                     20°C                                                              1- 5 W

Como testar Suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor HO2S, utilize a PONTA DE PROVA e confira os terminais e terra do multi-plug e ligue o motor, cheque se os leds estão iluminados. Se os leds não estiverem iluminados, confira os cabos e fusíveis.

Tabela

Terminais                                                    Condição                                                    led
1 & terra                                                      Motor ligado                                             Ligado

22) - Como testar válvula de canister (EVAP)


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula de canister, cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência                                                                                                                  22-30 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula (EVAP), conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor por alguns segundos, cheque se os leds iluminam, se os leds não iluminarem cheque o fusivel n° 29 e o relé da bomba de combustível .

Tabela

Terminais                                             Condição                                                          Led
1 & terra                                              Motor ligado                                                     Ligados

23) - Como testar relé da bomba de combustivel


Como testar operação

TESTANDO

1 – Ignição desligada , remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                         Condição                                                   Resistência
30 & 87a                                        Bateria desconectada                                    Infinita
30 & 87f                                         Bateria desconectada                             Infinita
30 & 87a                                        Bateria conectado                                              Zero
30 & 87f                                         Bateria conectado                                              Zero
Bateria + no terminal 15
Bateria – no terminal S

Como testar suprimento de voltagem

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relé, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                     Condição                                                     Voltagem
32 & terra                                     Motor desligado                              Voltagem da Bateria
28 & terra                                     Motor ligado                                     Voltagem da Bateria

24) - Como testar unidade central (ECM)


TESTANDO

1- Ignição desligada, desconecte o multi-plug da ECM cheque com o MULTITESTE DIGITAL a Voltagem dos Terminais do multi-plug e terra, acione a ignição, cheque os terminais do multi-plug e terra com MULTITESTE DIGITAL, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais                                    Condição                                                 Voltagem
D9 & terra                                Ignição desligada                                    Voltagem da bateria
D10 & terra                              Ignição ligada                                          Voltagem da bateria

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da ECM conecte uma caixa de fuga na unidade central cheque com o MULTITESTE DIGITAL a resistência dos terminais do multi-plug e terra, se a resistência não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais                                                                                                        Resistência
D11 & terra                                                                                                             zero
D12 & terra                                                                                                             zero
E11 & terra                                                                                                             zero
E12 & terra                                                                                                              zero

25) - Como testar sensor de velocidade do veiculo (VSS)


TESTANDO

1 - Ignição desligada, desconecte o multi-plug da unidade central,  utilize a PONTA DE PROVA e teste os terminais da caixa de fuga, ignição ligada motor parado, eleve o veiculo gire a roda direita do veiculo cheque se os leds piscam .

Tabela

Roda girando                                                                                               Direita e frontal
Terminais                                                  Condição                                                Led
D9 & C13                                                 Ignição desligada                                  Piscando
