CAPÍTULO 17





APLICATIVOS AUDI



VAG MPI





80/CABRIOLET/COUPE 2.8 AAH 07/94-96

AUDI A4 2.8 AAH 1994 em diante

AUDI A6 2.8 AAH 07/94-97



COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é Mutliponto seqüencial , com 6 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função auto diagnose

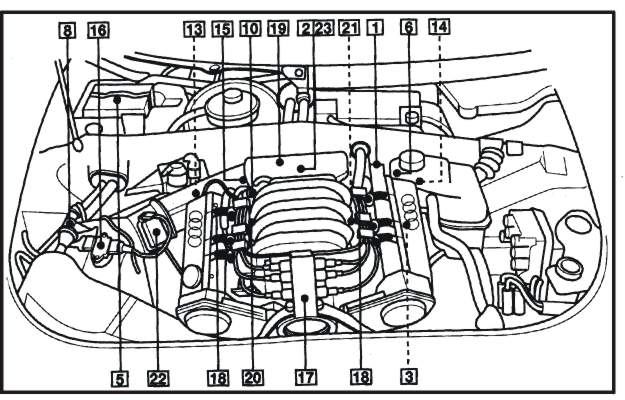

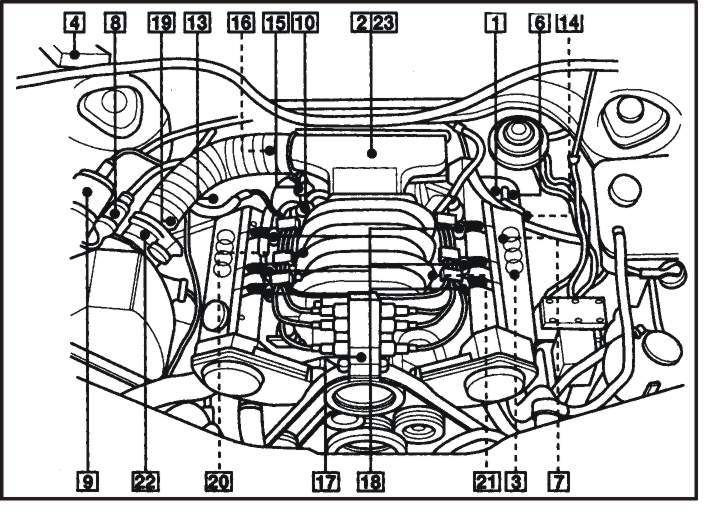

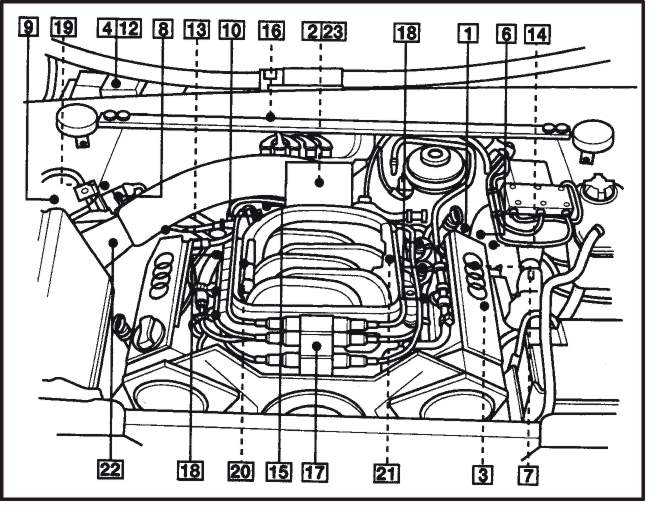

Localização dos Componentes

80/Cabriolet/Coupe 2.8 AAH 07/94-96




1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Relé do sensor de oxigênio aquecido
23 Sensor de posição da borboleta 24 Sensor de velocidade do automóvel



A4/quattro 2.8 AAH 1994 em diante




1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Relé do sensor de oxigênio aquecido
23 Sensor de posição da borboleta 24 Sensor de velocidade do automóvel



A6/quattro 2.6 AAH 07/94-97


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Relé do sensor de oxigênio aquecido
23 Sensor de posição da borboleta 24 Sensor de velocidade do automóvel

                                     BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Nível de combustível no tanque.

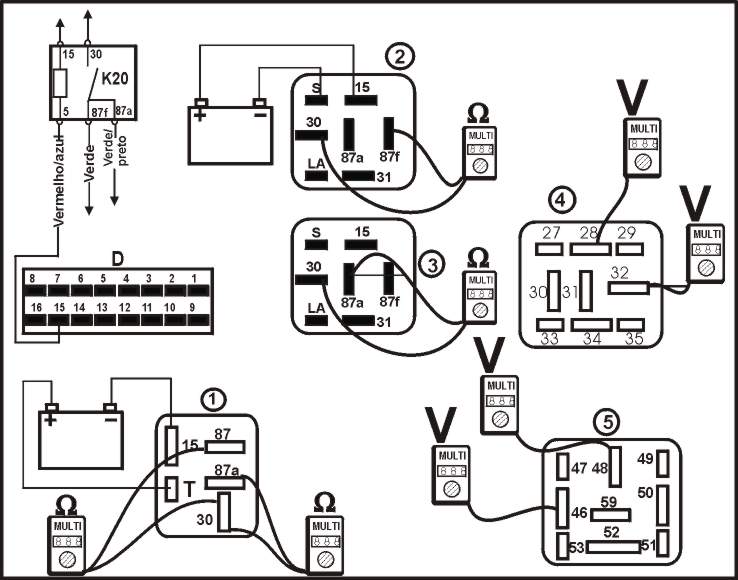

3 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

4 Condições do Filtro de Combustivel.

5 Fusíveis da bomba de combustível

6 Entrada falsa de ar no Sistema Estanqueidade.

7 Unidade central, conector e fios.

8 Esvazie o conversor catalítico

9 Ligue o s circuitos da bateria

10 Sensor de Fluxo da Massa de Ar.

11 Sensor da posição do eixo de Comando.

12 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

FALHANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Conector da unidade central

6 Sensor de Fluxo da Massa de Ar.

MOTOR COM PERDA DE POTÊNCIA 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

6 Conector da unidade central

7 Sensor de Fluxo da Massa de Ar.

EXCESSO DE COMSUMO DE COMBUSTIVEL 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

6 Conector da unidade central

7 Sensor de oxigênio

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Sensor de temperatura do ar.

3 Sensor de Temperatura da Água.

4 Sensor da posição da borboleta

5 Conector da unidade central

MOTOR RATEANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Válvula de controle da lenta

6 Válvula de canister

7 Válvulas injetoras

8 Sensor de Fluxo da Massa de Ar.

9 Sensor da posição da borboleta

ERRO NA MARCHA LENTA 1 Sensor de temperatura do ar.

2 Condições do filtro de gasolina

3 Válvula de controle da lenta

4 Sensor de Fluxo da Massa de Ar.

5 Sensor de oxigênio

6 Conector da unidade central



IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO                        DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A16

Unidade e controle do ABS

A35

Unidade Central.

A52

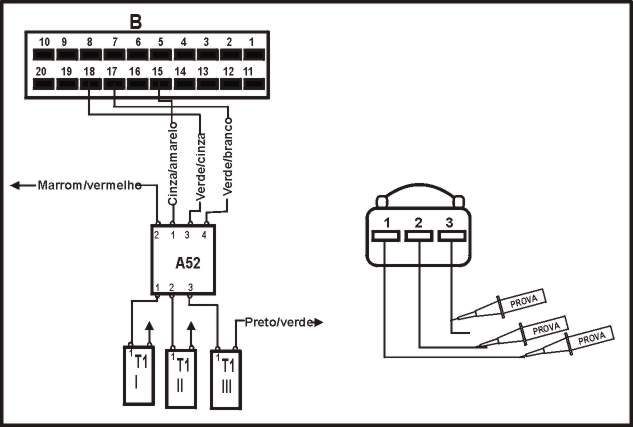

Amplificador de ignição

A57

Modulo de controle da transmissão

A162

Modulo de controle de imobilização

B24

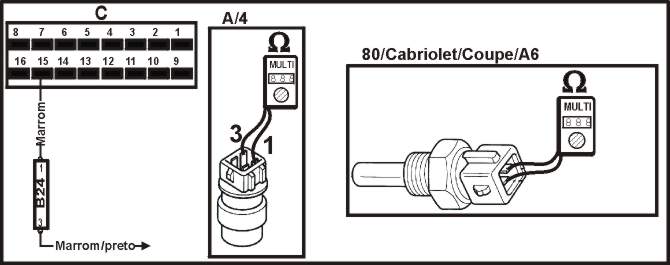

Sensor de temperatura da água.

B30

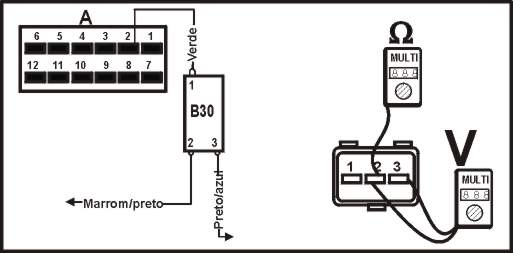

Sensor do volume da massa de ar.

B33

Sensor da velocidade do veiculo

B54

Sensor da posição do eixo de manivelas

B69

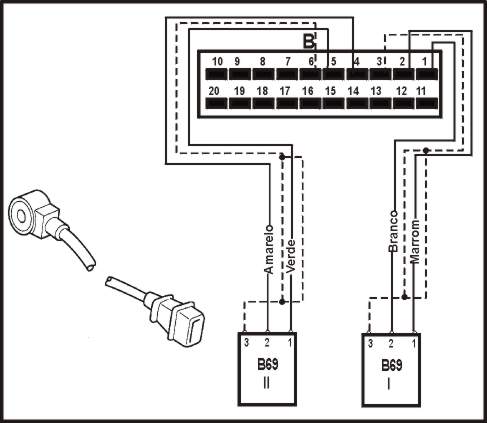

Sensor de detonação

B72

Sonda Lambda.

B75

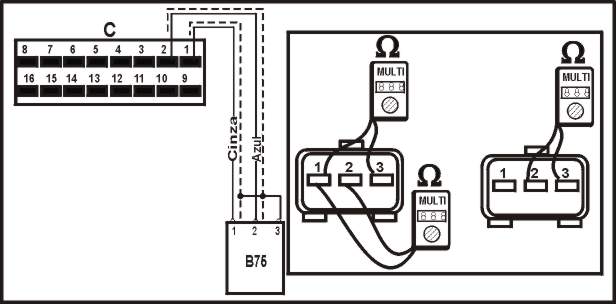

Sensor de velocidade do motor (RPM)

B132

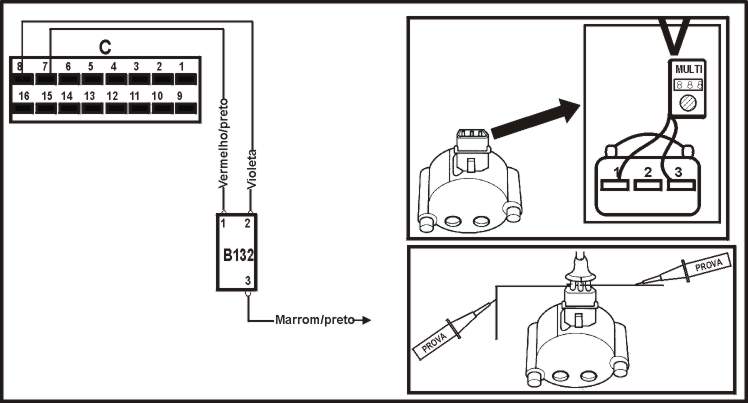

Sensor da posição do eixo de comando.

B147

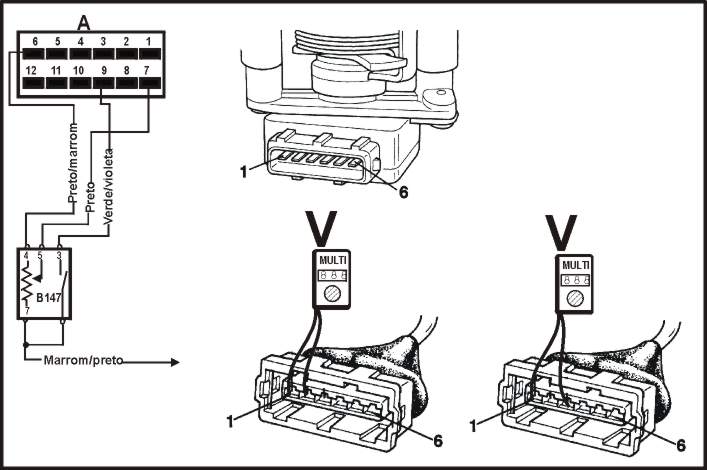

Sensor da Posição da Borboleta.

F

Fusível.

K20

Relé da Bomba de Combustivel.

K55

Relé do interruptor do inibidor de ignição do motor

M12

Bomba de Combustivel.

S30

Interruptor do aquecedor do vidro traseiro

S57

Interruptor da posição da borboleta

S249

Interruptor da posição da marcha da transmissão

S292

Painel de controle da função do sensor AC

T1

Bobina de Ignição

W4

Cabo sobressalente

X1

Conector da unidade central

Y3

Válvulas Injetoras.

Y99

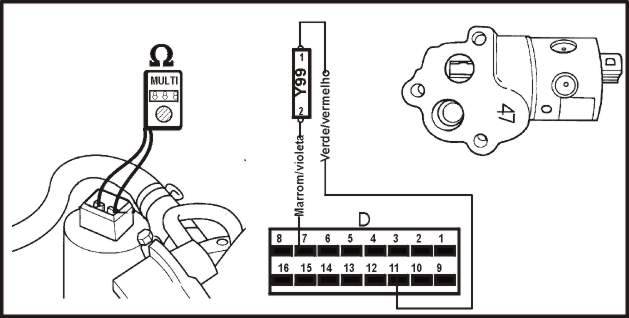

Válvula de controle da marcha lenta

Y102

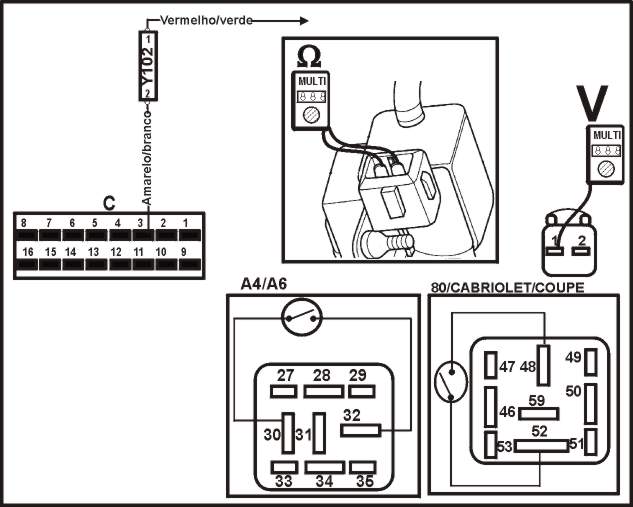

Solenóide de controle da pressão absoluta

Y104

Válvula de canister

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

50

Interruptor de ignição – sinal de inicio

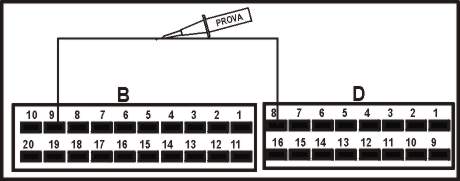

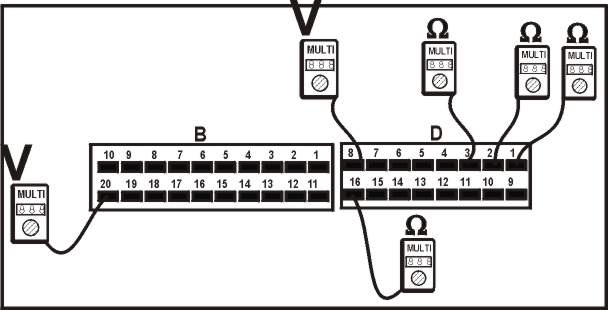

CONECTOR DA UNIDADE CENTRAL

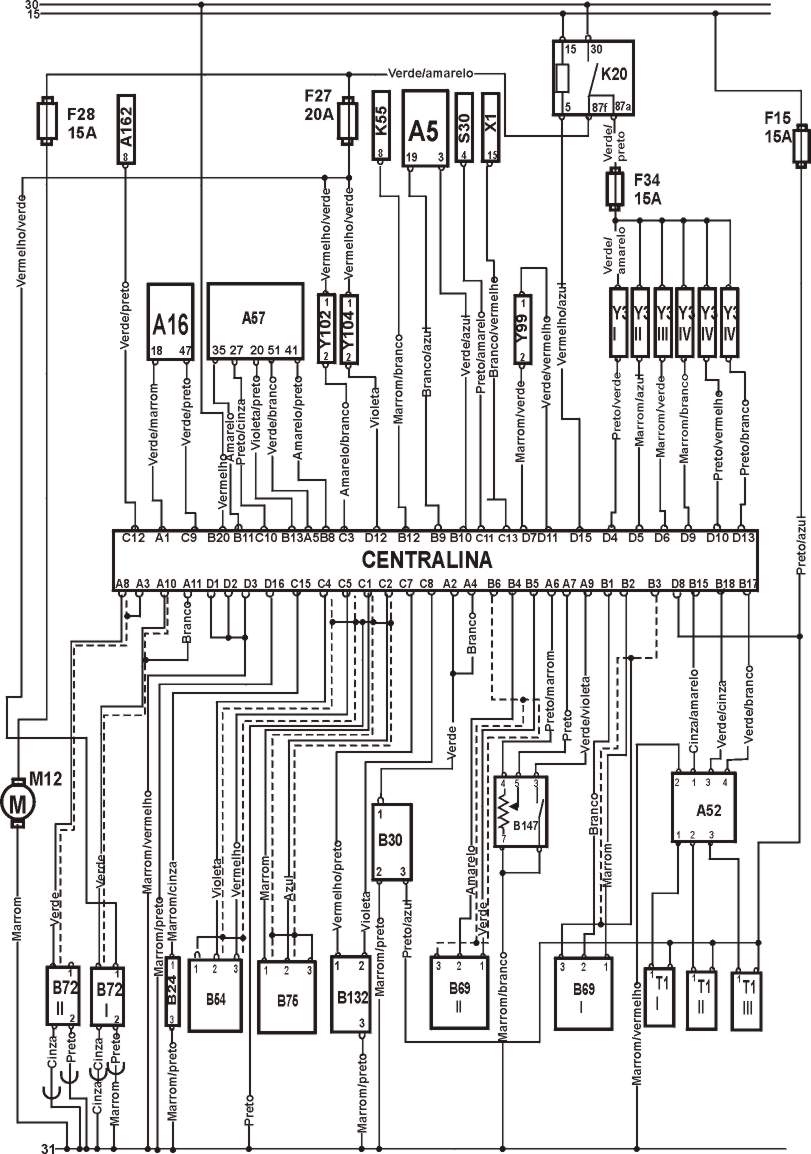

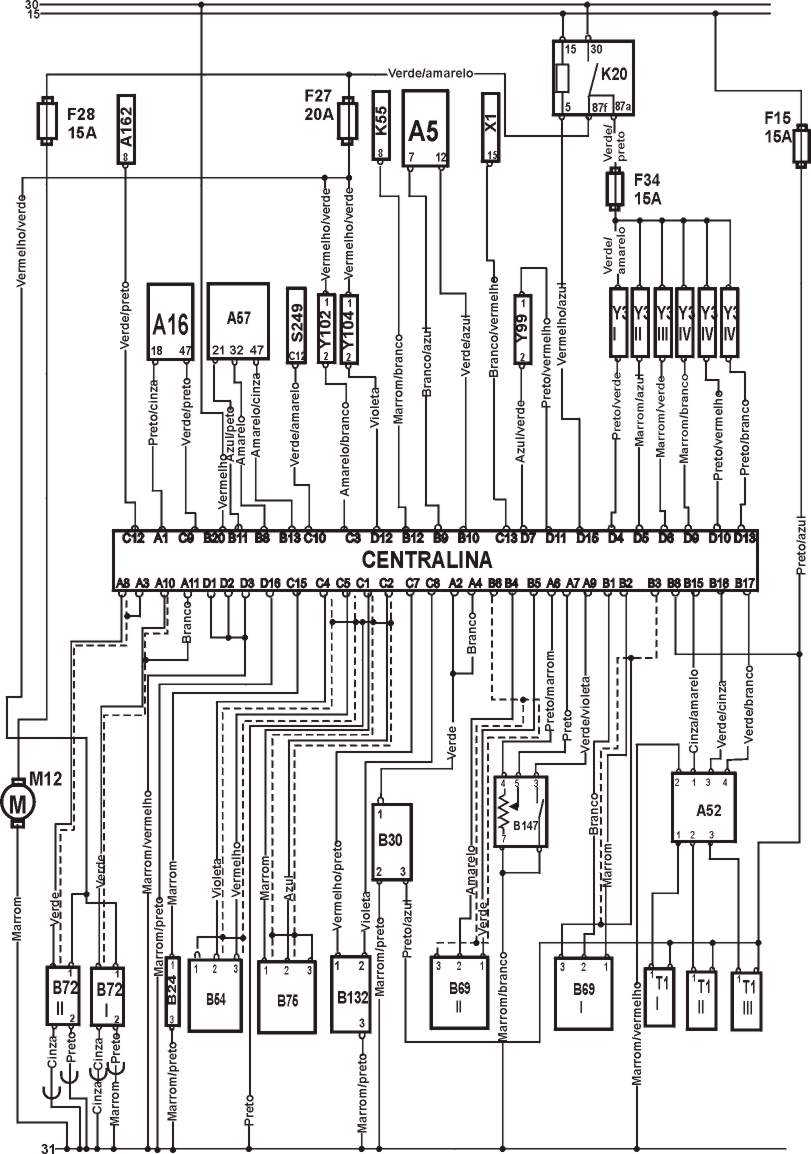

ESQUEMA ELÉTRICO DO AUDI 80-CABRIOLET-COUPE

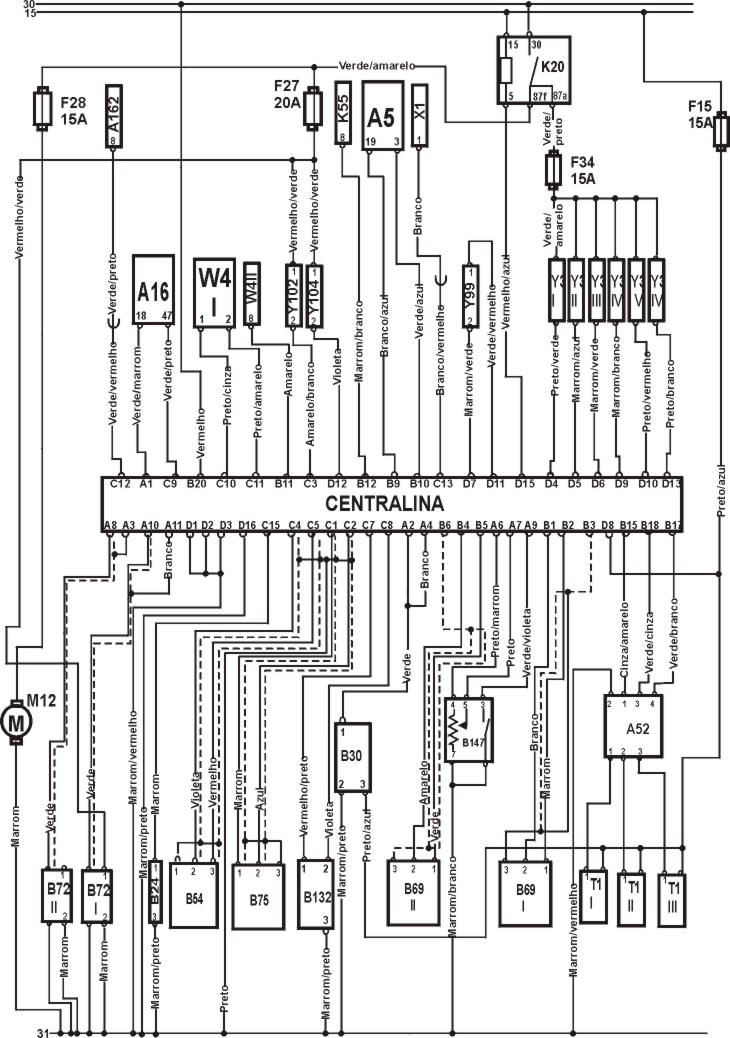

ESQUEMA ELÉTRICO DO AUDI A4






ESQUEMA ELÉTRICO DO AUDI A6








LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

16486

Sensor de fluxo de massa de ar – sinal baixo

16487

Sensor de fluxo de massa de ar – sinal alto

16500

Sensor de temperatura da água / sinal incorreto

16501

Sensor de temperatura da água / Sinal baixo

16502

Sensor de temperatura da água / Sinal alto

16504

Interruptor da posição da borboleta fechada – não abre

16505

Sensor da posição da borboleta fechada- plausibilidade

16505

Sensor da posição da borboleta fechada –sinal baixo

16507

Sensor da posição da borboleta fechada - sinal alto

16514

Sensor de oxigênio defeituoso

16516

Sensor de oxigênio voltagem muito alta

16518

Sensor de oxigênio defeituoso

16534

Sensor de oxigênio defeituoso

16536

Sensor de oxigênio voltagem muito alta

16538

Sensor de oxigênio defeituoso

16554

Banco de sistema de combustivel esquerdo defeituoso

16555

Banco de sistema de combustivel esquerdo mistura pobre

16556

Banco de sistema de combustivel esquerdo mistura rica

16557

Banco de sistema de combustivel direito defeituoso

16558

Banco de sistema de combustivel direito mistura pobre

16559

Banco de sistema de combustivel direito mistura rica

16706

Sensor de velocidade do motor

16711

Sensor de detonação 1

16716

Sensor de detonação 2

16721

Sensor da posição do eixo de manivelas

16885

Sensor de velocidade do veiculo (VSS)

16989

Unidade central

17509

Sensor de oxigênio 1 voltagem baixa

17514

Sensor de oxigênio 2 voltagem baixa

17609

Válvula injetora N°1 falta elétrica

17610

Válvula injetora N°2 falta elétrica

17611

Válvula injetora N°3 falta elétrica

17612

Válvula injetora N°4 falta elétrica

17613

Válvula injetora N°5 falta elétrica

17614

Válvula injetora N°6 falta elétrica

17621

Válvula injetora N°1 falta elétrica

17622

Válvula injetora N°2 falta elétrica

17623

Válvula injetora N°3 falta elétrica

17624

Válvula injetora N°4 falta elétrica

17625

Válvula injetora N°5 falta elétrica

17626

Válvula injetora N°6 falta elétrica

17733

Cilindro n° 1 controle de detonação

17734

Cilindro n° 2 controle de detonação

17735

Cilindro n° 3 controle de detonação

17736

Cilindro n° 4 controle de detonação

17737

Cilindro n° 5 controle de detonação

17738

Cilindro n° 6 controle de detonação

17747

Sensor da posição do eixo de manivelas / sensor de velocidade do motor (RPM ) multi-plug

17748

Sensor da posição do eixo de manivelas / Sensor da posição do eixo de comando banco direito não sincronizados

17749

Produção de ignição 1 – circuito curto

17751

Produção de ignição 2 - circuito curto

17753

Produção de ignição 3 - circuito curto

17799

Sensor da posição do eixo de comando

17800

Sensor da posição do eixo de comando

17801

Produção de ignição 1 – falta elétrica

17802

Produção de ignição 2 - falta elétrica

17803

Produção de ignição 3 - falta elétrica

17817

Válvula de canister / falta elétrica

17818

Válvula de canister / aberta circuito pequeno do positivo

17908

Relé da bomba de combustível

17912

Sistema de estanqueidade de ar

17913

Interruptor da posição da borboleta fechada – não fecha / falta elétrica

17914

Interruptor da posição da borboleta fechada – não abre/ circuito curto

17917

Válvula de controle do ar da lenta falta elétrica

17918

Válvula de controle do ar da lenta falta elétrica

17919

Solenóide do sistema de estanqueidade máxima

17920

Solenóide do sistema de estanqueidade máxima

17978

Unidade central imobilizado

18008

Unidade central suprimento de voltagem baixa

18020

Unidade central código incorr

1)- Como testar marcha lenta

TESTANDO

1 –A marcha lenta é controlada eletronicamente, sem ajuste possível, só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada: Cheque vazamento de ar no sistema estanqueidade, teste os componentes elétricos com um MULTITESTE DIGITAL.

Tabela

Todos modelos                                                                                                     650-850 rpm

2)- Como testar nível de CO

TESTANDO

1 –Remova o lacre da tomada do tubo de amostra, instale a mangueira e o adaptador, ligue o motor e deixe na lenta, cheque o nível de CO que é ajustado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema estanqueidade, teste os cabos e componentes elétricos com MULTITESTE DIGITAL.

Tabela

Todos os modelos                                                           0,2-1,2 % - no inicio da mangueira
Todos os modelos                                                    0,5 % máximo- na ponta da mangueira

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível..

4)- Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, a ignição desligada, depois de 10 minutos cheque a pressão novamente.

Tabela.

Sistema                                       Condições                                          Valores
Sistema                                     Vácuo desligado                                  3,8-4,2 Bar
Regulado                                   Vácuo Ligado                                       3,3-3,7 bar
Segurando                            Depois de 10 minutos motor frio                   2,2 bar
Segurando                            Depois de 10 minutos motor quente                3 bar

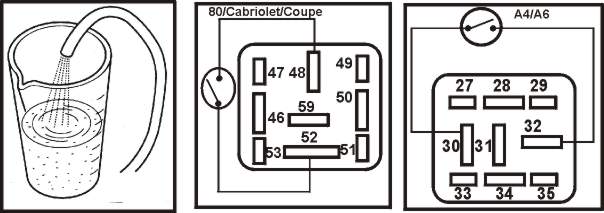

5)- Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel, faça um jump na base do relé terminal 48 e 52 80/Cabriolet/Coupe e 30 e 32 A4/A6 como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Vazão da bomba                                                                            0,43-0,63 litro/15 Seg. Min

6)- Como testar válvulas injetoras


Checando a resistência.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora cheque a resistência com um MULTITESTE DIGITAL dos terminais indicados na figura acima e confira com a tabela.

Tabela

Tipo                                                                                                                     Resistência
Bosch                                                                                                                  15-17 W
Siemens                                                                                                          13,5-14,5 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds iluminam, repita o teste para cada bico injetor, se os LEDS não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                                 Condição                                                     Led
1 & terra                                                 motor ligado                                                    ligado

Checando o sinal

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, repita o teste para cada bico injetor, se os LEDS não piscarem cheque cabos fusíveis confira com as especificações na tabela abaixo.

Tabela

Terminais                                                  Condição                                                     Led
1 & 2                                                     motor   ligado                                                piscando

7)- Como testar funcionamento bomba de combustivel


TESTANDO

1 – Ignição desligada, remova relé da bomba de combustível faça um jump entre os terminais da base do relé a bomba de combustivel deve correr continuamente quando os terminais 30 e 32 A4/A6 48 e 52 80/Cabriolet/Coupe são acionados se a bomba não funcionar desconecte o multi-plug da bomba ligue o interruptor, cheque a voltagem com um MULTITESTE nos terminais do multi-plug especificados na tabela abaixo, se a voltagem não for a mesma da bateria cheque cabos e fusíveis.

Tabela

Terminais                                                                                                                  Voltagem
1 & 4                                                                                                           Voltagem da bateria

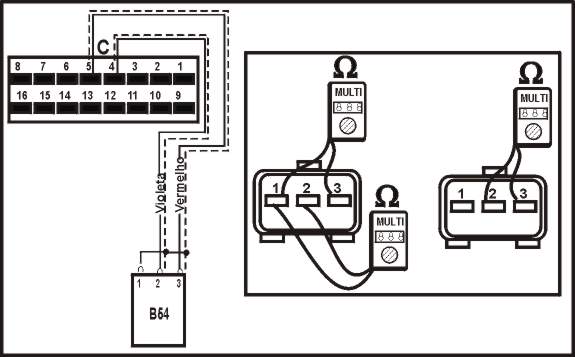

8)- Como testar Sensor da posição da borboleta


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, cheque com o MULTITESTE a resistência dos terminais 2 & 3 do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                                   Condição                                        Resistência
1 & 2                                                                  -                                                   1500-2600 W
2 & 3                                                       Borboleta fechada                                 750-1300 W
2 & 3                                                       Borboleta bem aberta                        3600 W aproxi.

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, acione a ignição, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                         Condição                                                     Voltagem
1 & 2                                                  ignição ligada                                               4,5-5,5 V
1 & 3                                                  ignição ligada                                               4,5-5,5 V

9)- Como testar Interruptor da posição da borboleta fechada


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                                 Resistência
4 & 6                                                Borboleta fechada                                            zero
4 & 6                                                Borboleta aberta                                             Infinita

Como ajustar

TESTANDO

1 – Afrouxe os parafusos do sensor TP, gire o corpo do sensor TP para sentido anti Horário até parar, aperte os parafusos do sensor TP, assegure-se que o corpo do sensor não se mova, confira a posição do corpo com a da figura acima.

10) - Como testar sensor do fluxo da massa de ar (MAF)


Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor MAF, cheque a resistência dos terminais e terra do multi-plug.

Tabela

Terminais                                                                                                          Resistência
2 & terra                                                                                                                      zero

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor MAF, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                        Condição                                                      Voltagem
2 & 3                                                 ignição ligada                                                      12-14 V

Como testar sinal

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor MAF apenas exponha os terminais do multi-plug, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira, ligue o motor e deixe na lenta cheque com o MULTITESTE a voltagem dos terminais do multi-plug acelere o motor do veiculo até o RPM especificado pela tabela abaixo cheque com o MULTITESTE a voltagem dos terminais do multi-plug.

Tabela

Terminais                                                  Condição                                            Voltagem
1 & 2                                                          ignição ligada                                          0,3-1,1 V
1 & 2                                                     Motor na marcha lenta                             1,5 V aproxi
1 & 2                                                     4000 RPM                                                 3,4 V aproxi

11) - Como testar Válvula de controle da marcha lenta (IAC)


Checando operação

TESTANDO

1 – Ignição desligada, remova a válvula IAC do sistema, conecte a voltagem da bateria nos terminais da válvula, ela deve operar normalmente, conecte e desconecte os terminais da bateria para ver se a válvula liga e desliga, se a válvula não estiver operando cheque a resistência .

Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula IAC, cheque a resistência dos terminais da válvula..

Tabela

Resistência                                                                                                                   7-11 W

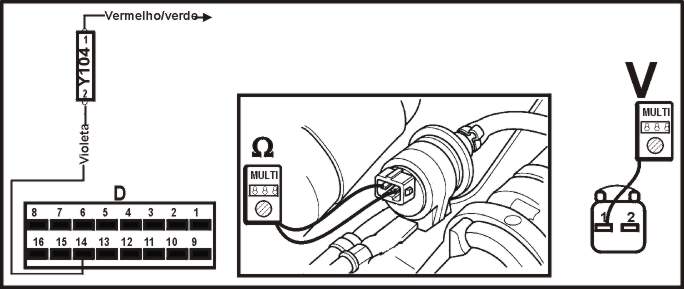

12) - Como testar o solenóide do controle do ar da marcha lenta.


Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do solenóide, cheque a resistência dos terminais do Solenoide

Tabela

Resistência                                                                                                                 25-35 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do solenóide, remova o relé da bomba de combustível, faça um jump entre os terminais da base ( 48 e 52 80/cabriolet/coupe/ ou 30 e 32 A4/A6), cheque a voltagem dos terminais e terra do multi-plug, se a voltagem não conferir com a da tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                                                                                                  Voltagem
1 & terra                                                                                                                      12-14 V

13)- Como testar bobina de ignição


Checar suprimento de voltagem

TESTANDO

1 – Ignição desligada, remova a proteção do motor, desconecte o multi-plug da bobina de ignição, cheque a voltagem dos terminais da bobina de ignição com o MULTITESTE DIGITAL, confira a voltagem com a tabela .

Tabela

Terminais                                             Condição                                                       Led
1 & terra                                       Ignição ligada motor parado                                   ligado
2 & terra                                       Ignição ligada motor parado                                   ligado
3 & terra                                       Ignição ligada motor parado                                   ligado

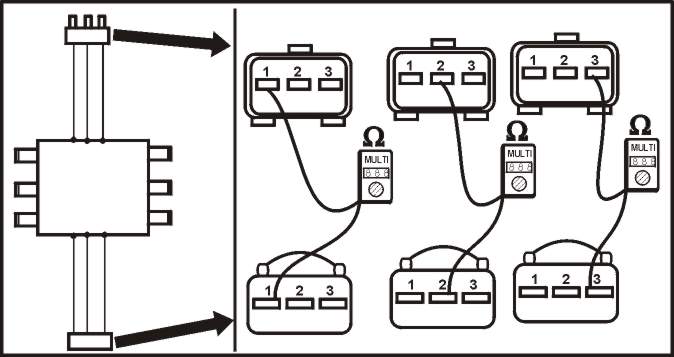

Checar resistência primária


TESTANDO

1 – Ignição desligada, remova a proteção do motor, desconecte o multi-plug (branco) da bobina de ignição desconecte o multi-plug de 3 pinos do módulo de potência, cheque a resistência dos terminais dos mutli-plugs com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais da bobina             Terminais do módulo de potência               Resistência
1                                                                             1                                                         0,5-5 W
2                                                                             2                                                         0,5-5 W
3                                                                             3                                                         0,5-5 W

Checar resistência secundária


TESTANDO

1 – Ignição desligada, desconecte o cabo de alta tensão da bobina de ignição cheque a resistência do cabo de alta tensão da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela .repita o teste para cada bobina .

Tabela

Resistência                                                                                                      9000-14000 W

14) - Como testar Módulo de Potência




Como checar o sinal

TESTANDO

1- Ignição desligada, desconecte o multi-plug de 4 pinos do modulo de potência, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor, cheque se os leds piscam, se não piscarem cheque os cabos .

Tabela

Terminais                                                 Condição                                                      Led
1 & terra                                                   motor ligado                                              piscando
3 & terra                                                   motor ligado                                              piscando
4 & terra                                                   motor ligado                                              piscando

Como testar conexão do terra

TESTANDO

1- Ignição desligada, desconecte o multi-plug de 4 pinos do modulo de potência, conecte a PONTA DE PROVA nos terminais e positivo da bateria do multi-plug , e cheque se os leds iluminam, se não cheque ao cabos .

Tabela

Terminais                                                                                                                       Led
2 & + bateria                                                                                                                    ligado

15)-Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. cheque a resistência.

Tabela

Temperatura                                                                                                      Resistência
0°                                                                                                                            5000-6500 W
10°C                                                                                                                       3250-4400 W
20°C                                                                                                                       2200-3000 W
40°C                                                                                                                       1000-1400 W
50°C                                                                                                                           725-925 W
60°C                                                                                                                           540-675 W
70°C                                                                                                                           390-500 W
80°C                                                                                                                           275-375 W
90°C                                                                                                                            205-290 W
100°C                                                                                                                         160-220 W

16) - Como testar Sensor da posição da árvore de manivelas (CKP)


Checando a resistência.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                              Resistência
1 & 2                                                                                                                     1000 W aproxi.

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de manivelas, cheque a resistência dos terminais do Sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Cor do multi-plug Preto
Terminais                                                                                                    Resistência
1 & 3                                                                                                                      W Infinita
2 & 3                                                                                                                       W Infinita

17) - Como testar sensor de velocidade do motor (RPM)


Checando a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da velocidade do motor (RPM), cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Cor do multi-plug Cinza
Terminais                                                                                                              Resistência
1 & 2                                                                                                                     1000 W aproxi.

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da velocidade do motor (RPM), cheque a resistência dos terminais do Sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Cor do multi-plug                                                                                                  Cinza
Terminais                                                                                                          Resistência
1 & 3                                                                                                 Infinita
2 & 3                                                                                                 Infinita

18) - Como testar o sensor da posição do eixo de Comando.(CMP)


Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                       Condição                                                     Voltagem
1 & 3                                    ignição ligada motor parado                    voltagem da bateria.

Como testar o sinal

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição do eixo de comando apenas exponha os terminais, utilize a PONTA DE PROVA e confira os terminais do multi-plug ligue o motor, cheque se os leds estão piscando .

Tabela

Terminais                                                  Condição                                                   Led
1 & 2                                                          Motor ligado                                              Piscando

Checando conexão do terra.

Testando

1 – Ignição desligada, desconecte o Multi-plug do CMP e com um MULTITESTE DIGITAL checar a resistência nos terminais do Sensor e Terra, conferir com tabela abaixo.

Tabela.

Terminais                                                                                                          Resistência
3 & Terra                                                                                                                Zero

19) - Como testar sensor de Detonação (KS)


Checando operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor KS, remova o Sensor verifique se não há corrosão ou sujeira recoloque o sensor e de o torque conforme tabela abaixo.

Tabela

Torque adequado                                                                                                       20 Nm

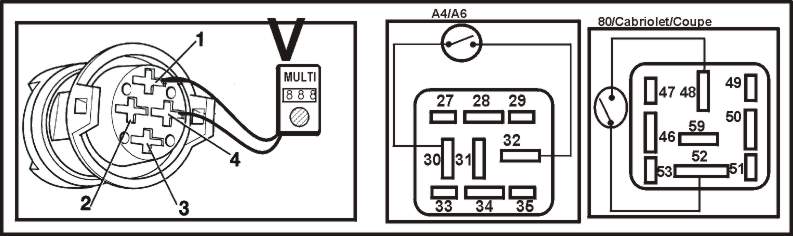

20) – Como testar o Sensor de Oxigênio.


Como checar operação

TESTANDO

1 – Ignição desligada, remova o plug selado da ponta da mangueira do banco de teste, instale o adaptador na ponta da mangueira, tampe a ponta da mangueira do regulador de pressão, ligue o motor deixe na lenta, cheque o nível de CO novamente, destampe a mangueira do regulador, repita o teste para os outros sensores de HO2S.

Como checar a resistência 80/cabriolet/coupe/A6

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, cheque com o MULTITESTE DIGITAL a resistência dos terminais e terra do sensor de oxigênio, que devem coincidir com a tabela abaixo repita o teste para cada sensor.

Tabela

Resistência                                                                                            Infinita

Checar resistência A4

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, cheque com o MULTITESTE DIGITAL a resistência dos terminais e terra do sensor de oxigênio, que devem coincidir com a tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                                                                                               Resistência
4 & terra                                                                                                Infinita

Como testar suprimento de voltagem 80/cabriolet/coupe/A6

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug, repita testes para todos os sensores que devem coincidir com a tabela abaixo.

Tabela

Condição                                                                                                                   Voltagem
ignição ligada motor parado                                                                                   0,35-0,45 V

Como testar suprimento de voltagem A4

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug, repita a operação para todos os sensores que devem coincidir com a tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                             Condição                                                Voltagem
4 & terra                                   ignição ligada motor parado                                0,35-0,45 V

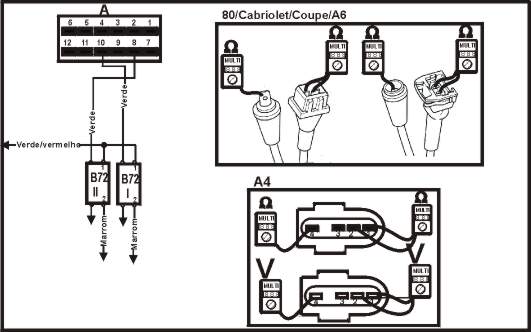

21) - Como testar o aquecedor do sensor de oxigênio.

Como testar a resistência – 80/cabriolet/coupe/100/A6

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do aquecedor do  sensor de oxigênio, cheque a resistência dos terminais do aquecedor do  sensor de oxigênio com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Resistência                                                                                                          2-5 W aproxi

Como testar a resistência – A4

TESTANDO

1 – Ignição desligada,desconecte o multi-plug do aquecedor do  sensor de oxigênio, cheque a resistência dos terminais do aquecedor do  sensor de oxigênio  com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                                                                                           Resistência
1 & 2                                                                                                                      2-5 W aproxi

Como testar suprimento de voltagem – 80/cabriolet/coupe/100/A6

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do  aquecedor do  sensor de oxigênio , ligue o motor e deixe na lenta, cheque a voltagem dos terminais do Multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Condição                                                                                                             Voltagem
Motor na marcha lenta                                                                                              12-14 V

Como testar suprimento de voltagem – A4

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do  aquecedor do  sensor de oxigênio, ligue o motor e deixe na lenta, cheque a voltagem dos terminais do Multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                               Condição                                                Voltagem
1 & 2                                              Motor na marcha lenta                                          12-14 V

22) - Como testar válvula de canister (EVAP)


Checar a resistência.

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula (EVAP), cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência                                                                                                                   20-28 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula (EVAP), remova o relé da bomba de combustível, faça um jump entre os terminais do relé ( 48 e 52 do 80/Cabriolet/Coupe) (30 a 32 A4/A6) cheque a voltagem dos terminais e terra do multi-plug da válvula de canister com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                                                                                              Voltagem
1 & terra                                                                                                                     12-14 V

23) - Como testar relé da bomba de combustivel


Como testar operação-80/cabriolet/coupe (Fig. 1)

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                           Condição                                               Voltagem
30 & 87                                          Bateria desconectado                          Infinita
30 & 87a                                        Bateria desconectado                          Infinita
30 & 87                                          Bateria conectado                                         Zero
30 & 87a                                        Bateria conectado Zero
Bateria + no terminal 15
Bateria – no terminal T

Como testar operação-A4/A6 (Fig. 2-3)

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                           Condição                                                    Voltagem
30 & 87a                                        Bateria desconectado                                        Infinita
30 & 87f                                         Bateria desconectado                               Infinita
30 & 87a                                        Bateria conectado                                                Zero
30 & 87f                                         Bateria conectado                                                 Zero
Bateria + no terminal 15
Bateria – no terminal S

Como testar suprimento de voltagem (80/Cabriolet/Coupe) (Fig. 5)

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relé, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                      Condição                                                      Voltagem
48 & terra                                    Motor desligado                                                   12-14 V
46 & terra                                    Motor ligado                                                          12-14 V

Como testar suprimento de voltagem(A4/A6) (Fig. 4)

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relê, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                               Condição                                           Voltagem
32 & terra                                            Motor desligado                                        12-14 V
28 & terra                                            Motor ligado                                               12-14 V

24) - Como testar unidade central (ECM)


TESTANDO

1- Ignição desligada, desconecte o multi-plug, conecte um pinout no multi-plug cheque com um MULTITESTE DIGITAL a resistência dos Terminais do relé e terra, acione a ignição, cheque os terminais do multi-plug e terra com MULTITESTE DIGITAL, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais                                      Condição                                                   Voltagem
B20 & terra                                    Ignição desligada                                          12-14 V
D8 & terra                                       Ignição ligada                                                12-14 V

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug conecte um pinout no multi-plug cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais Voltagem
D1 & terra                                                                                                                          zero
D2 & terra                                                                                                                           zero
D3 & terra                                                                                                                           zero
D16 & terra                                                                                                                         zero

25) - Como testar sensor de velocidade do veiculo (VSS)


Checando a operação

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da unidade central, conecte um pinout no multi-plug, utilize a PONTA DE PROVA e checar se o LED iluminam fracamente, ignição ligada motor parado, eleve o veiculo gire a roda direita do veiculo cheque se os leds piscam .

Tabela

Roda girando                                                                                               Direita e frontal
Terminais                                                   Condição                                            Led
B9 & D8                                                      Roda Girando                                   Piscando
