CAPÍTULO 18







APLICATIVOS AUDI



VAG MPI



80/CABRIOLET/COUPE 2.6 ABC 1992-95

AUDI A4 2.6 ABC 1994

AUDI A6 2.6 ABC 1992-97







                                     COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é Mutliponto seqüencial , com 6 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função auto diagnose

Localização dos Componentes

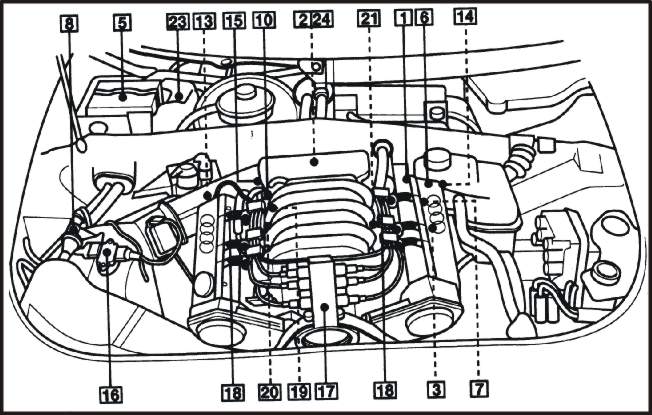

80/Cabriolet/Coupe 2.6 ABC 1992-95


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar . 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Sensor de pressão absoluta
23 Relé do sensor de oxigênio aquecido 24 Sensor de posição da borboleta
25 Sensor de velocidade do automóvel



A4/quattro 2.6 ABC 1994


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar . 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Sensor de pressão absoluta
23 Relé do sensor de oxigênio aquecido 24 Sensor de posição da borboleta
25 Sensor de velocidade do automóvel

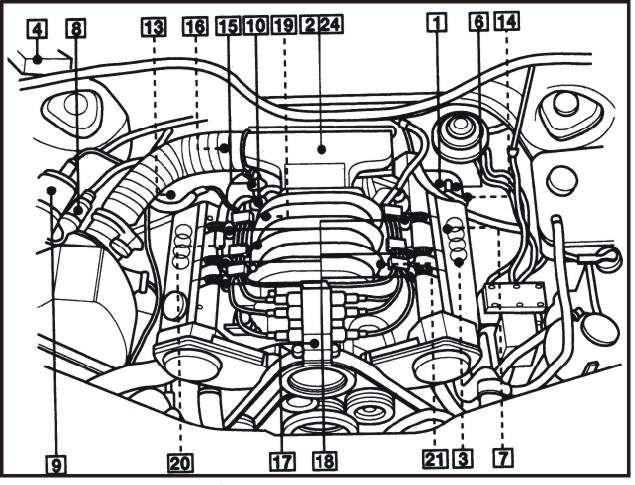

A6/quattro 2.6 ABC 1992-97


1 Sensor da posição do eixo do comando 2 Interruptor da posição Borboleta
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Unidade central 6 Sensor de temperatura da água
7 Sensor de velocidade do motor (RPM). 8 Válvula de canister
9 Filtro de gasolina no tanque 10 Regulador da pressão da gasolina
11 Bomba de combustível 12 Relé bomba de combustível
13 Sensor de oxigênio 1 14 Sensor de oxigênio 2
15 Sensor atuador do controle da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Controle do solenóide da entrada de ar . 20 Sensor de detonação 1
21 Sensor de detonação 2 22 Sensor de pressão absoluta
23 Relé do sensor de oxigênio aquecido 24 Sensor de posição da borboleta
25 Sensor de velocidade do automóvel





                                                         LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

0000

Nenhum defeito

00513

Sensor de velocidade do veiculo

00514

Sensor da posição da arvore de manivelas

00515

Sensor da posição do eixo de comando

00516

Interruptor de fechamento da borboleta

00518

Sensor da posição da borboleta

00519

Sensor de pressão absoluta

00522

Sensor de temperatura da água

00523

Sensor de temperatura do ar

00524

Sensor de detonação 1 sem sinal ou sinal baixo

00525

Sensor de oxigênio aquecido sinal incorreto

00532

Unidade central suprimento de voltagem

00533

Controle da marcha lenta

00535

Sensor de detonação 1controle

00536

Sensor de detonação 2 controle

00537

Sensor de oxigênio aquecido 2 controle

00540

Sensor de detonação 2 sem sinal ou sinal baixo

00554

Sensor de oxigênio aquecido 2 controle

00555

Sensor de oxigênio aquecido 2 sinal incorreto

00561

Controle de mistura

00575

Sensor de pressão absoluta problema mecânico

01247

Válvula de canister

01257

Válvula de controle da marcha lenta

17978

Unidade central imobilizada

65535

Unidade central defeituosa

                                           BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

3 Condições do Filtro de Combustivel.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Unidade central, conector e fios.

6 Verificar as condições do filtro de combustível e sistema de combustível Bomba/Regulador, mangueira.

7 Válvulas Injetoras.

8 Verificar as condições do filtro de ar .

9 Sensor de Fluxo da Massa de Ar.

10 Sensor da posição do eixo de Comando.

11 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

MOTOR COM DIFICULDADE PARA PEGAR QUANDO QUENTE 1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle do motor

3 Condições do Filtro de Combustivel

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura da água

6 Sensor de fluxo de massa de ar

7 Regulador da pressão de entrada da gasolina

8 Verificar válvulas injetoras

9 Verificar as condições do filtro de ar .

10 Conector da unidade central

11 Controle de Detonação

MOTOR PEGA MAS LOGO APÓS MORRE. 1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle

3 Condições do Filtro de Combustivel.

4 Entrada falsa de ar no Sistema Estanqueidade

5 Válvula de controle da entrada de ar da marcha lenta

6 Verificar as condições do filtro de ar

7 Sensor de fluxo de massa de ar

8 Regulador da pressão de entrada da gasolina

9 Verificar válvulas injetoras.

10 Conector da unidade central

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Verificar se há estanqueidade no sistema de combustível.

3 Examinar bateria e suas conexões.

4 Válvula de Marcha Lenta.

5 Ver Sensor de Temperatura da Água.

6 Unidade central, conector e fios.

7 Sensor de Fluxo da Massa de Ar.

8 Verificar as condições do filtro de ar

9 Sensor de temperatura do ar.

10 Verificar válvulas injetoras

11 Regulador da pressão de entrada da gasolina

12 Conector da unidade central

13 Sensor da posição do regulador de pressão

MARCHA LENTA INCORRETA 1 Examinar bateria e suas conexões.

2 Entrada falsa de ar no Sistema Estanqueidade

3 Válvula de controle da entrada de ar da marcha lenta

4 Sensor de temperatura da água

5 Verificar as condições do filtro de ar

6 Sensor de Fluxo da Massa de Ar.

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor da posição do regulador de pressão

MARCHA LENTA FALHANDO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões

6 Verificar válvulas injetoras

7 Conector da unidade central

MARCHA LENTA FALHANDO CONSTANTEMENTE. 1 Sensor de Fluxo da Massa de Ar.



ACELERAÇÃO VASCILANDO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões.

6 Condições do Filtro de Combustivel

7 Sensor de oxigênio

8 Verificar válvulas injetoras

9 Conector da unidade central

10 Sensor de temperatura do ar

VASCILAÇÃO CONSTANTE DE VELOCIDADE. 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões.

6 Condições do Filtro de Combustivel

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor de temperatura do ar.

BATIDA DE PINO DURANTE A ACELERAÇÃO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Fusíveis, Bomba de Combustivel, Relés do controle

4 Regulador da pressão de entrada da gasolina

5 Verificar válvulas injetoras

6 Sensor de Fluxo da Massa de Ar.

7 Conector da unidade central

8 Controle de Detonação

9 Sensor da posição do regulador de pressão

MÁ RETOMADA DE ACELERAÇÃO 1 Controle de Detonação

2 Sensor de Fluxo da Massa de Ar

3 Conector da unidade central

EXCESSO DE COMSUMO DE COMBUSTIVEL 1 Sensor da posição do regulador de pressão

2 Entrada falsa de ar no Sistema Estanqueidade

3 Sensor de temperatura do motor

4 Examinar bateria e suas conexões

5 Válvula de canister.

6 Verificar as condições do filtro de ar

7 Sensor de Fluxo da Massa de Ar

8 Conector da unidade central

9 Regulador da pressão de entrada da gasolina

10 Verificar válvulas injetoras

NIVEL DE CO MUITO ELEVADO 1 Verificar as condições do filtro de ar

2 Sensor de oxigênio

3 Sensor de temperatura da água.

4 Examinar bateria e suas conexões

5 Sensor de Fluxo da Massa de Ar

6 Regulador da pressão de entrada da gasolina

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor da posição do regulador de pressão

NIVEL DE CO MUITO BAIXO 1 Sensor da posição do regulador de pressão

2 Verificar as condições do filtro de ar

3 Sensor de oxigênio

4 Sensor de temperatura da água.

5 Examinar bateria e suas conexões

6 Sensor de Fluxo da Massa de Ar

7 Regulador da pressão de entrada da gasolina

8 Verificar válvulas injetoras

9 Conector da unidade central

10 Condições do Filtro de Combustivel

DESEMPENHO POBRE

1 Sensor de temperatura da água.

2 Examinar bateria e suas conexões

3 Sensor de Fluxo da Massa de Ar

4 Regulador da pressão de entrada da gasolina

5 Verificar válvulas injetoras

6 Conector da unidade central

7 Condições do Filtro de Combustivel

8 Sensor da posição do regulador de pressão

9 Verificar as condições do filtro de ar

10 Sensor de oxigênio

11 Sensor de Velocidade.



IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A16

Unidade de controle do (ABS).

A35

Unidade Central.

A52

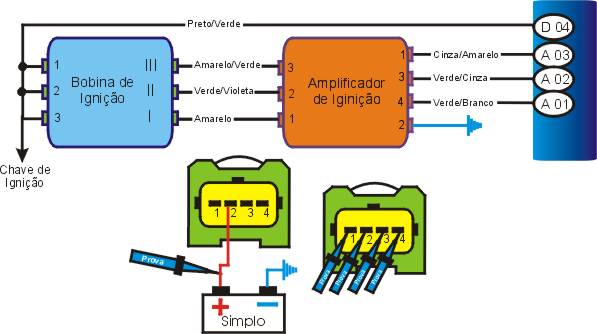

Amplificador de ignição

A57

Módulo de controle da transmissão

A162

Módulo de controle imobilização

B24

Censor de temperatura da água.

B25

Censor da temperatura do ar.

B33

Sensor de velocidade

B54

Sensor da posição do eixo de Manivelas

B69

Sensor de Detonação

B72

Sonda Lambda.

B75

Sensor de velocidade do motor (RPM)

B132

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

F

Fusível.

K20

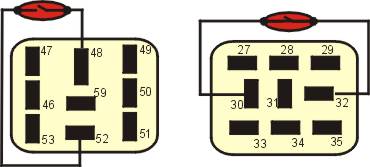

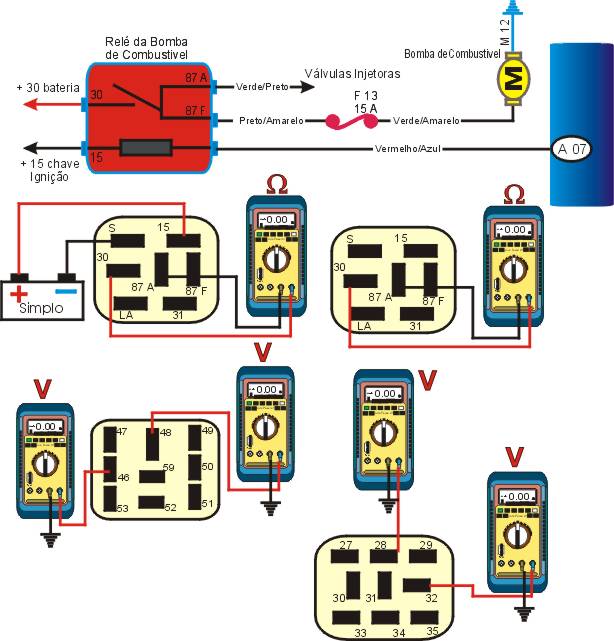

Relé da Bomba de Combustivel.

K94

Relé do sensor de oxigênio aquecido

M12

Bomba de Combustivel.

S13

Lâmpada do interruptor de parada

S57

Regulador de pressão aberto

S249

Interruptor da posição da transmissão

T1

Bobina de Ignição

X1

Conector do (DCL)

X79

Conector da transmissão

Y3

Válvulas Injetoras.

Y99

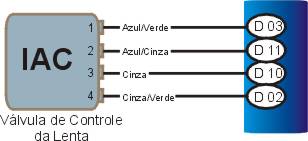

Válvula do Controle da Marcha Lenta.

Y102

Controle da solenóide de entrada de ar .

Y104

Válvula de Canister.

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

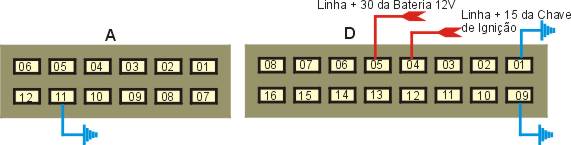

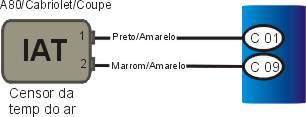

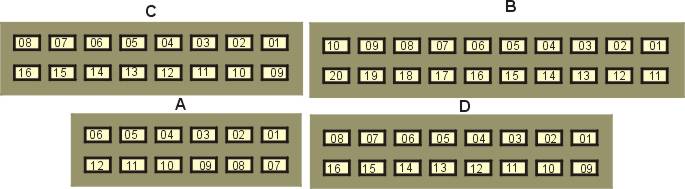

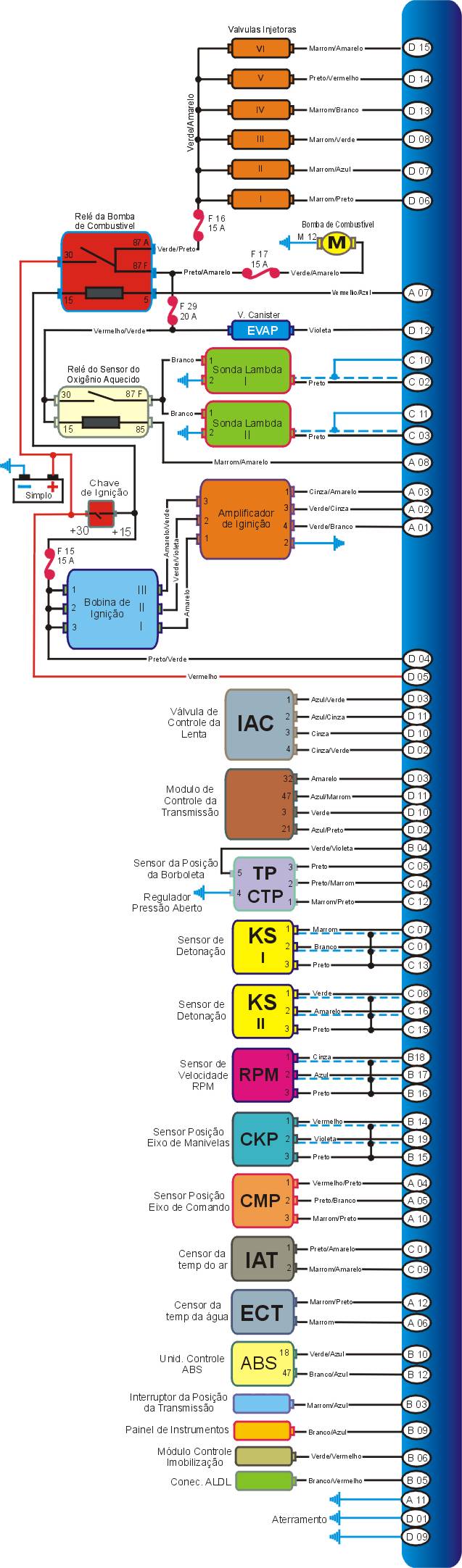

CONECTOR DA UNIDADE CENTRAL

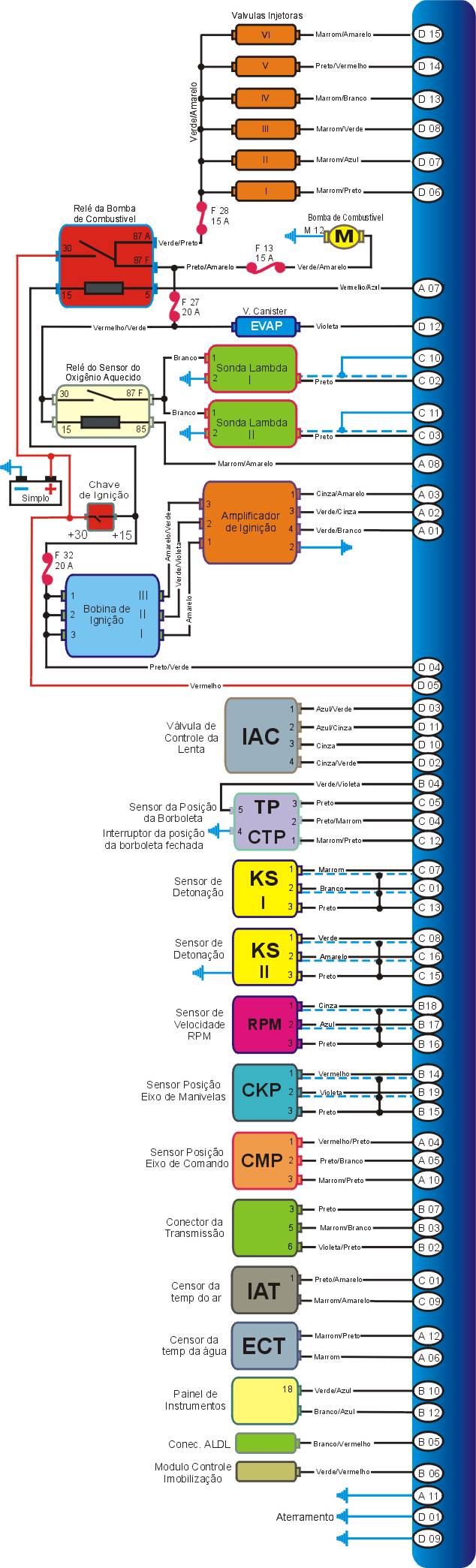

ESQUEMA ELÉTRICO DO 80/CABRIOLET/COUPE

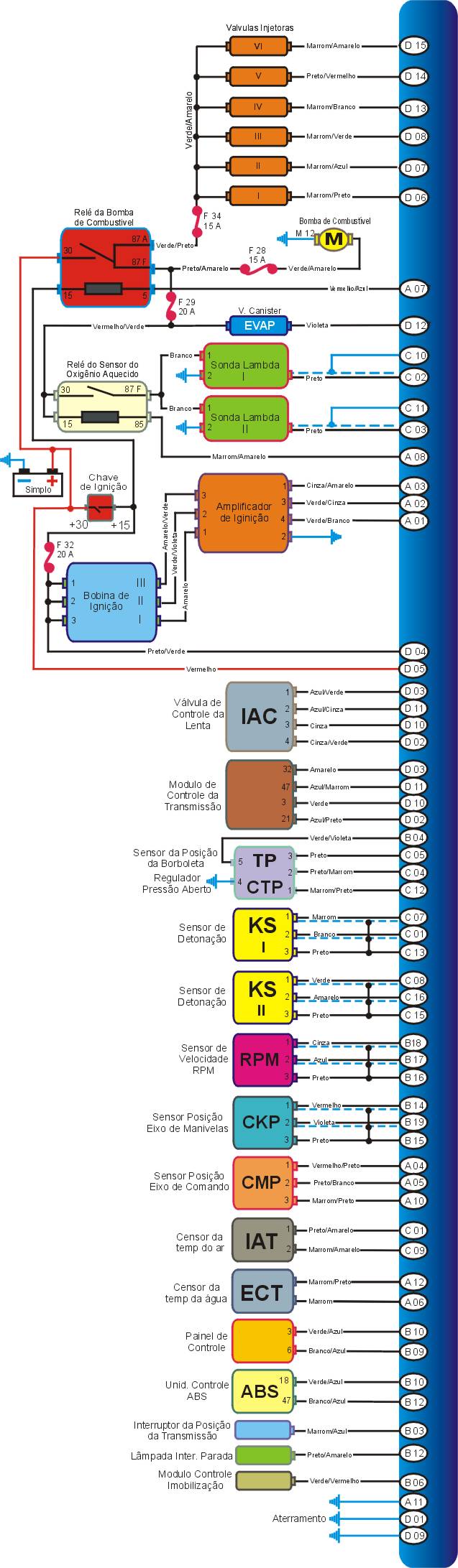

ESQUEMA ELETRICO DO A4

ESQUEMA ELÉTRICO DO 100/A6

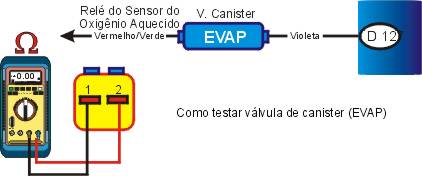

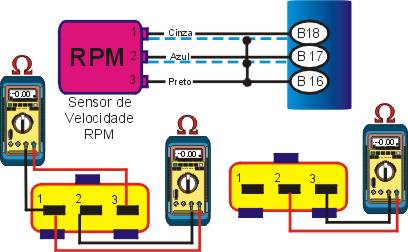

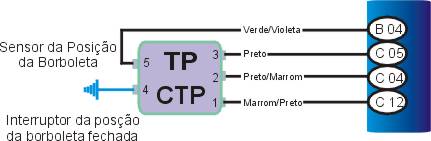

1)-Como testar marcha lenta

TESTANDO

1 –A marcha lenta é controlada eletronicamente, sem ajuste possível, só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada : Cheque vazamento de ar no sistema estanqueidade, teste os componentes elétricos com um MULTITESTE DIGITAL.

Tabela

Todos modelos                                                                                                   750±70 rpm

2)-Como testar nível de CO

TESTANDO

1 –Remova o lacre da tomada do tubo de amostra, instale a mangueira e o adaptador, ligue o motor e deixe na lenta, cheque o nível de CO que é ajustado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema estanqueidade, teste os cabos e componentes elétricos com MULTITESTE DIGITAL.

Tabela

Todos os modelos 0,15-1 %                                                       - no inicio da mangueira
Todos os modelos 0,5 % máximo-                                               na ponta da mangueira

3)-Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante , sem ajuste possível..

4)-Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, a ignição desligada ,depois de 10 minutos cheque a pressão novamente.

Tabela.

Sistema                                     Condições                                           Valores
Sistema                                    Vácuo desligado                                 3,8-4,2 Bar
Regulado                                  Vácuo Ligado                                      3,3-3,7 bar
Segurando                               Depois de 10 minutos                motor frio 2,2 bar
Segurando                              Depois de 10 minutos              motor quente 3 bar

5)- Como testar a vazão da Bomba de Combustivel.

TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel , faça um jump na base do relé terminal (48 e 52) 80/Cabriolet/Coupe Fig 1 – (30 e 32) A4/100/A6 Fig 2 como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Terminais                       Suprimento de voltagem                            Taxa de Vazão
48 & 52 80/cabriolet/coupe            11-13 V                            0,43-0,63 litro/15 Seg. Min
30 & 32 A4/100/A6                         11-13 V                            0,43-0,63 litro/15 Seg. Min

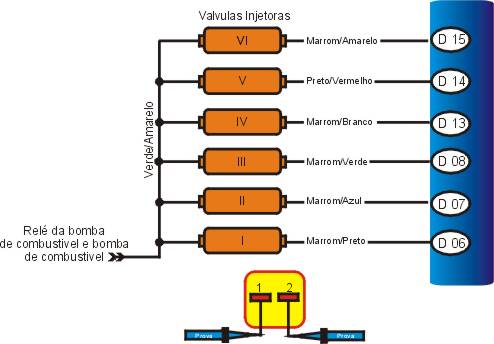

6)-Como testar válvulas injetoras

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora cheque a resistência com um MULTITESTE DIGITAL dos terminais indicados na figura acima e confira com a tabela.

Tabela

Resistência                                                                                                        13,5-17 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds iluminam, repita o teste para cada bico injetor, se os LEDS não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                        Condição                                                          led
2 & terra 80/cabriolet/coupe          motor ligado                                                     ligado
1 & terra A4/100/A6                       motor ligado                                                     ligado

Como testar sinal

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, repita o teste para cada bico injetor, se os LEDS não piscarem cheque cabos fusíveis confira com as especificações na tabela abaixo.

Tabela

Terminais                                                 Condição                                                     led
1 & 2                                                         motor ligado                                            piscando

7)- Como testar funcionamento bomba de combustível

TESTANDO

1 – Ignição desligada, remova relé da bomba de combustível faça um jump entre os terminais da base do relé a bomba de combustivel deve correr continuamente quando os terminais 4 A4/A6 3 80/Cabriolet/Coupe são acionados se a bomba não correr desconecte o multi-plug da bomba ligue o interruptor, cheque a voltagem com um MULTITESTE nos terminais do multi-plug especificados na tabela abaixo, se a voltagem não for a mesma da bateria cheque cabos e fusíveis.

Tabela

Terminais                                                                                                 Voltagem
1 & 4                                                                                                     Voltagem da bateria

8)- Como testar Sensor da posição da borboleta

Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, cheque com o MULTITESTE a resistência dos terminais 2 & 3 do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                              Resistência
1 & 2                                                          -                                                      1500-2600 W
2 & 3                                             Borboleta fechada                                      750-1300 W
2 & 3                                             Borboleta bem aberta                               3600 W aproxi.

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, acione a ignição, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                        Condição                                                  Voltagem
1 & 2                                                ignição ligada                                               4,5-5,5 V
1 & 3                                                ignição ligada                                               4,5-5,5 V

9)- Como testar Interruptor da posição da borboleta fechada

Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                               Resistência
4 & 6                                                 Borboleta fechada                                           zero
4 & 6                                                 Borboleta aberta                                            Infinita

Como ajustar

TESTANDO

1 – Afrouxe os parafusos do sensor TP, gire o corpo do sensor TP para sentido anti Horário, aperte os parafusos do sensor TP, assegure-se que o corpo do sensor não se mova, confira a posição do corpo com a da figura acima .

10) - Como testar sensor de pressão absoluta

TESTANDO

1 – Cheque a mangueira de vácuo contra vazamento , substitua a mangueira se estiver defeituosa.

11) - Como testar sensor de temperatura do ar

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de temperatura do ar, cheque a temperatura do ar ambiente, e com um MULTITESTE DIGITAL cheque a resistência dos terminais do sensor de temperatura do ar confira com as especificações na tabela abaixo

Tabela

Temperatura                                                                                            Resistência
0°C                                                                                                                    15850 W
10°C                                                                                                                  10000 W
20°C                                                                                                                    6300 W
30°C                                                                                                                    4000 W
40°C                                                                                                                    3000 W
50°C                                                                                                                    1900 W
60°C                                                                                                                    1350 W
70°C                                                                                                                      900 W
80°C                                                                                                                      635 W

12) - Como testar válvula de controle da marcha lenta.

TESTANDO

1- Ignição desligada, remove a válvula IAC, não desconecte o multi-plug, ignição ligada motor parado, faça a válvula operar, deve mover livremente guando acionado pelos terminais da Válvula e parar imediatamente quando retirados, se a válvula IAC não estiver operando : cheque a sua resistência .

Como testar resistência

TESTANDO

1 - Ignição desligada, desconecte o multi-plug cheque com o MULTITESTE DIGITAL a resistência dos Terminais do multi-plug e terra, deve coincidir com a tabela abaixo

Tabela

Terminais                                                                                                          Resistência
1 & 4                                                                                                                       45-60 W
2 & 3                                                                                                                       45-60 W

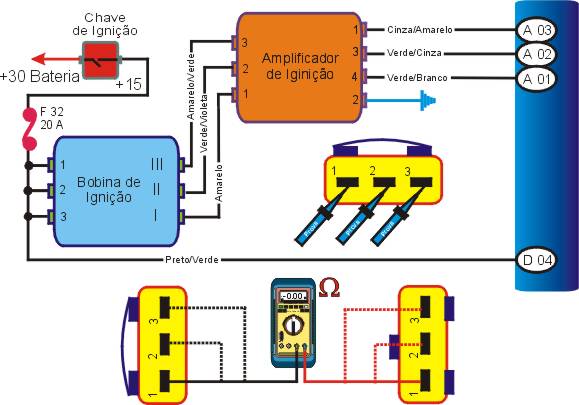

13)- Como testar bobina de ignição

Checar suprimento de voltagem

TESTANDO

1 – Ignição desligada, remova a proteção do motor, desconecte o multi-plug da bobina de ignição, cheque a voltagem dos terminais da bobina de ignição com o MULTITESTE DIGITAL, confira a voltagem com a tabela .

Tabela

Terminais                                          Condição                                                   Led
1 & terra                                          Ignição ligada motor parado                       ligado
2 & terra                                         Ignição ligada motor parado                        ligado
3 & terra                                         Ignição ligada motor parado                       ligado

Checar resistência primária

TESTANDO

1 – Ignição desligada, remova a proteção do motor, desconecte o multi-plug (branco) da bobina de ignição desconecte o multi-plug de 3 pinos do módulo de potência, cheque a resistência dos terminais dos mutli-plugs com o MULTITESTE DIGITAL, confira resistência com a tabela .

Tabela

Terminais da bobina               Terminais do módulo                            Resistência
1                                                                1                                                         0,5-1,2 W
2                                                                2                                                         0,5-1,2 W
3                                                                3                                                         0,5-1,2 W

Checar resistência secundária

TESTANDO

1 – Ignição desligada, desconecte o cabo de alta tensão da bobina de ignição cheque a resistência do cabo de alta tensão da bobina de ignição com o MULTITESTE DIGITAL, confira resistência com a tabela repita o teste para cada bobina .

Tabela

Resistência                                                                                                     9000-14000 W

14) - Como testar Módulo de Potência

Como checar o sinal

TESTANDO

1- Ignição desligada, desconecte o multi-plug de 4 pinos do modulo de potência, conecte a PONTA DE PROVA nos terminais e terra do multi-plug, ligue o motor, cheque se os leds piscam, se não piscarem cheque os cabos .

Tabela

Terminais                                           Condição                                                     led
1 & terra                                         motor ligado                                                    piscando
3 & terra                                         motor ligado                                                    piscando
4 & terra                                         motor ligado                                                    piscando

Como testar conexão do terra

TESTANDO

1- Ignição desligada, desconecte o multi-plug de 4 pinos do modulo de potência, conecte a PONTA DE PROVA nos terminais e positivo da bateria do multi-plug, e cheque se os leds iluminam, se não piscarem cheque ao cabos

Tabela

Terminais                                                                                                                     led
2 & + bateria                                                                                                               ligado

15)-Sensor de temperatura da água (ECT)

Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT) , emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. cheque a resistência.

Tabela

Temperatura                                                                            Resistência
0°                                                                                                                     5000-6500 W
10°C                                                                                                                3250-4400 W
20°C                                                                                                                2200-3000 W
40°C                                                                                                               1000-1400 W
50°C                                                                                                                   725-925 W
60°C                                                                                                                   540-675 W
80°C                                                                                                                   275-375 W
90°C                                                                                                                   205-290 W
100°C                                                                                                                160-220 W

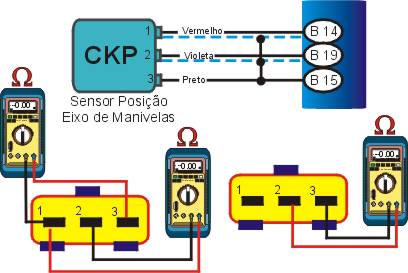

16) - Como testar Sensor da posição da árvore de manivelas (CKP)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                   Resistência
1 & 2                                                                                                             1000 W aproxi.

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de manivelas, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Cor do multi-plug                                                                                               Preto
Terminais                                                                                                       Resistência
1 & 3                                                                                                                   W Infinita
2 & 3                                                                                                                   W Infinita

17) - Como testar sensor de velocidade do motor (RPM)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da velocidade do motor (RPM), cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Cor do multi-plug                                                                                                 Cinza
Terminais                                                                                                       Resistência
1 & 2                                                                                                               1000 W aproxi.

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da velocidade do motor (RPM) , cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                         Resistência
1 & 3                                                                                                                          ¥
2 & 3                                                                                                                          ¥

18) - Como testar o sensor da posição do eixo de Comando.(CMP)

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                        Condição                                                Voltagem
1 & 3 ignição                           ligada motor parado                              voltagem da bateria.

Como testar o sinal

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição do eixo de comando apenas exponha os terminais, utilize a PONTA DE PROVA e confira os terminais do multi-plug ligue o motor, cheque se os leds estão piscando .

Tabela

Terminais                                         Condição                                                          led
1 & 2                                              Motor ligado                                                     Piscando

19) - Como testar sensor de Detonação.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor KS, remova o Sensor verifique se não há corrosão ou sujeira recoloque o sensor e de o torque conforme tabela abaixo.

Tabela

Torque adequado                                                                                                         20 Nm

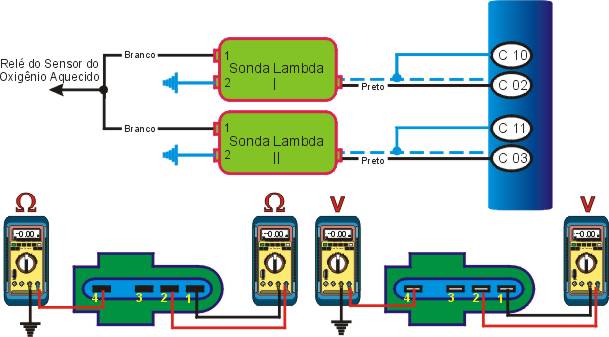

20) – Como testar o Sensor de Oxigênio.

Como testar a resistência 80/cabriolet/coupe/A6

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, cheque com o MULTITESTE DIGITAL a resistência dos terminais e terra do sensor de oxigênio, que devem coincidir com a tabela abaixo repita o teste para cada sensor.

Tabela

Resistência                                                                                                                Infinita

Checar resistência A4

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, cheque com o MULTITESTE DIGITAL a resistência dos terminais e terra do sensor de oxigênio, que devem coincidir com a tabela abaixo repita o teste para cada sensor

Tabela

Terminais                                                                                                          Resistência
4 & terra                                                                                                              W Infinita

Como testar suprimento de voltagem 80/cabriolet/coupe/100/A6

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug, repita testes para todos os sensores que devem coincidir com a tabela abaixo.

Tabela

Condição                                                                                                    Voltagem
ignição ligada motor parado                                                                      0,35-0,45 V

Como testar suprimento de voltagem A4

TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor de oxigênio, ignição ligada motor parado, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug, repita a operação para todos os sensores que devem coincidir com a tabela abaixo repita o teste para cada sensor.

Tabela

Condição                                                                                                              Voltagem
ignição ligada motor parado                                                                             0,35-0,45 V

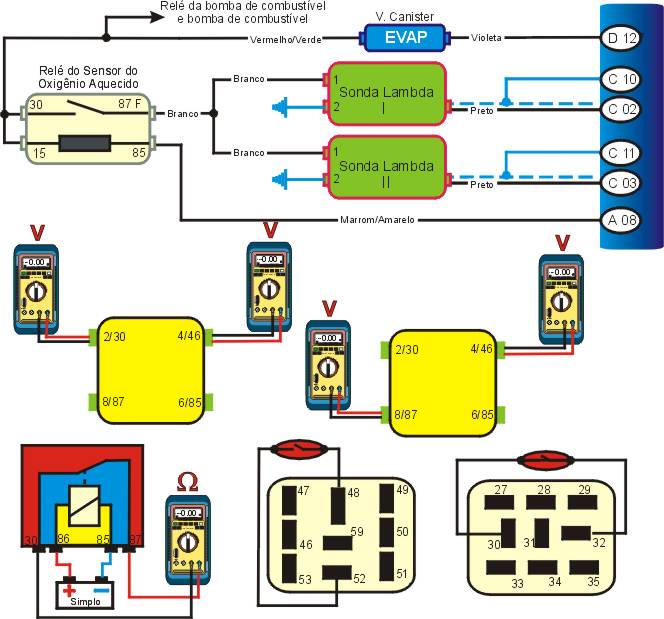

21) - Como testar o relé do sensor de aquecimento do oxigênio

TESTANDO

1 –Ignição desligada, remova o relé, cheque a resistência dos terminais do relé, conecte os terminais da bateria nos terminais do relé, cheque a resistência dos terminais .

Tabela

Terminais                                      Condição                                                 Resistência
30 & 87                                       Bateria desconectado                                   Infinita
30 & 87a                                     Bateria conectado                                          Zero
Bateria + no terminal 86
Bateria – no terminal 85

Como testar suprimento de voltagem – 80/cabriolet/coupe/A6

TESTANDO

1 –Ignição desligada, remova o relé, faça um jump entre os terminais do relé da bomba de combustível como no desenho acima remova o relé do sensor de oxigênio aquecido opere o interruptor, cheque a voltagem dos terminais e terra do relé do sensor de oxigênio aquecido se a voltagem a mesma especificada na tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                            Condição                                                         Voltagem
2 & terra                  terminais da base do relé ligados entre si                        Voltagem da bateria
4 & terra                  terminais da base do relé ligados entre si                        Voltagem da bateria

Como testar suprimento de voltagem – 100/A6

TESTANDO

1 –Ignição desligada, remova o relé, faça um jump entre os terminais do relé da bomba de combustível como no desenho acima remova o relé do sensor de oxigênio aquecido opere o interruptor, cheque a voltagem dos terminais e terra do relé do sensor de oxigênio aquecido se a voltagem a mesma especificada na tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                       Condição                                               Voltagem
4 & terra                       terminais da base do relé ligados entre si      Voltagem da bateria
8 & terra                       terminais da base do relé ligados entre si      Voltagem da bateria

22) - Como testar o aquecedor do sensor de oxigênio.


Como testar a resistência – 80/cabriolet/coupe/100/A6

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do aquecedor do sensor da HO2S, cheque a resistência dos terminais do sensor de aquecimento do oxigênio com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Resistência                                                                                                      3-15 W aproxi

Como testar a resistência – A4

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, cheque a resistência dos terminais do sensor de   oxigênio com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                                                                                         Resistência
1 & 2                                                                                                                3-15 W aproxi

Como testar suprimento de voltagem – 80/cabriolet/coupe/100/A6


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do aquecedor do sensor da HO2S, ligue o motor e deixe na lenta, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                            Condição                                             Voltagem
1 & 2                                             Motor na marcha lenta                       Voltagem da bateria

Como testar suprimento de voltagem – A4

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do  sensor da HO2S, ligue o motor e deixe na lenta, cheque a voltagem dos terminais do sensor, com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo repita o teste para cada sensor.

Tabela

Terminais                                        Condição                                               Voltagem
1 & 2                                         Motor na marcha lenta                           Voltagem da bateria

Como testar operação – 80/cabriolet/coupe/100/A6


TESTANDO

1 – Motor frio, ignição desligada, desconecte o multi-plug do aquecedor do sensor da HO2S, faça um jump entre os terminais do multi-plug ligue o motor e deixe na lenta, cheque a corrente dos terminais do multi plug.

Tabela

Terminais                                    Condição                                                   Voltagem
Como no desenho                 Motor na marcha lenta                                        0,5-3 A

23) - Como testar válvula de canister (EVAP)

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula (EVAP), cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo

Tabela

Resistência                                                                                                                  20-28 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula (EVAP), remova o relé da bomba de combustível, faça um jump entre os terminais do relé ( 48 e 52 do 80/Cabriolet/Coupe) (30e 32 A4/100/A6) cheque a voltagem dos terminais e terra do multi-plug da válvula de canister com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                         Condição                                                 Voltagem
1 & terra                terminais da base do relé ligados entre si            Voltagem da bateria

24) - Como testar relé da bomba de combustivel

Como testar operação-80/cabriolet/coupe (Fig 1) (Fig 5)

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                          Condição                                              Voltagem
30 & 87                                     Bateria desconectado                                       W Infinita
30 & 87a                                   Bateria desconectado                                      W Infinita
30 & 87                                     Bateria conectado                                               Zero
30 & 87a                                  Bateria conectado                                               Zero
Bateria + no terminal 15
Bateria – no terminal T

Como testar operação-A4/100/A6 (Fig 2)

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                            Condição                                            Voltagem
30 & 87a                                    Bateria desconectado                                   W Infinita
30 & 87f                                    Bateria desconectado                                    W Infinita
30 & 87a                                  Bateria conectado                                               Zero
30 & 87f                                   Bateria conectado                                              Zero
Bateria + no terminal 15
Bateria – no terminal S

Como testar suprimento de voltagem (80/Cabriolet/Coupe) (Fig 3)

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relé, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                                Condição                                       Voltagem
48 & terra                                            Motor desligado                       Voltagem da bateria
46 & terra                                            Motor ligado                              Voltagem da bateria

Como testar suprimento de voltagem(A4/100/A6) (Fig 4)

TESTANDO

1 – Ignição ligada motor parado, relé deve estar operando, se o relé não estiver funcionando cheque cabos e fusíveis, desligue a ignição, remova o relé, cheque a voltagem dos terminais e terra na base do relé, ignição ligada motor parado, cheque a voltagem dos terminais e terra na base do relé, se a voltagem não for a mesma especificada na tabela, confira cabos e fusíveis .

Tabela

Terminais                                        Condição                                             Voltagem
32 & terra                                     Motor desligado                             Voltagem da bateria
28 & terra                                    Motor ligado                                    Voltagem da bateria

25) - Como testar unidade central (ECM)

TESTANDO

1- Ignição desligada, desconecte o multi-plug cheque com o MULTITESTE DIGITAL a resistência dos Terminais do relé e terra, acione a ignição, cheque os terminais do multi-plug e terra com MULTITESTE DIGITAL, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis .

Tabela

Terminais                                             Condição                                               Voltagem
D5 & terra                                       Ignição desligada                        Voltagem da bateira
D4 & terra                                       Ignição ligada                               Voltagem da bateria

Como testar a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o multi-plug conecte uma caixa de fuga na unidade central cheque com o MULTITESTE DIGITAL a voltagem dos terminais do multi-plug e terra, se a voltagem não for a mesma especificada na tabela confira os cabos e fusíveis.

Tabela

Terminais                                                                                                          Voltagem
A11 & terra                                                                                                             zero
D1 & terra                                                                                                               zero
D9 & terra                                                                                                               zero

26) - Como testar sensor de velocidade do veiculo (VSS)

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da unidade central, utilize a PONTA DE PROVA e teste os terminais, ignição ligada motor parado, eleve o veiculo gire a roda direita do veiculo cheque se os leds piscam .

Tabela

Roda girando                                                                                             Direita e frontal
Terminais                                                                                                   Condição Led
B9 & D4 Roda Girando                                                                                  Piscando
