CAPÍTULO 19





APLICATIVOS AUDI



VAG DIGIFANT



100/A6 2.0 ABK 1992-97









                                                COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é multiponto seqüencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose

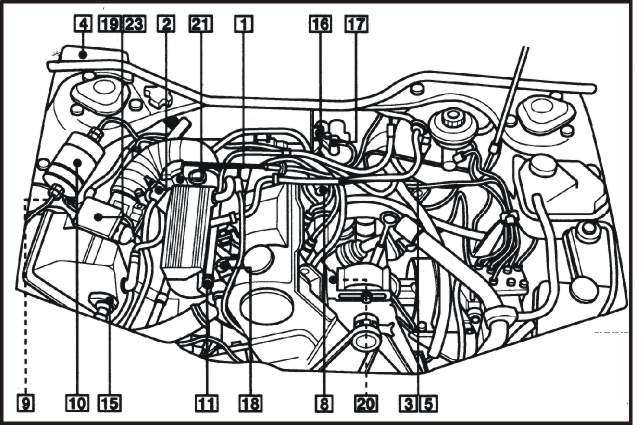

Localização dos Componentes

100/A6 2.0 ABK 1992-97


1 Interruptor da posição da borboleta 2 Injetor de começo frio
3 Sensor da posição do eixo de manivelas 4 Conector da unidade de dados
5 Distribuidor 6 Unidade central
7 Relé da unidade central 8 Sensor de temperatura da água
9 Válvula de canister 10 Filtro de gasolina no tanque
11 Regulador da pressão da gasolina 12 Bomba de combustível
13 Relé bomba de combustível 14 Sensor de oxigênio aquecido
15 Válvula do controle do ar da lenta 16 Amplificador de ignição
17 Bobina de ignição 18 Válvula injetora
19 Sensor da temperatura do ar. 20 Sensor de detonação
21 Sensor de posição da borboleta 22 Sensor de velocidade do veiculo (transmissão)

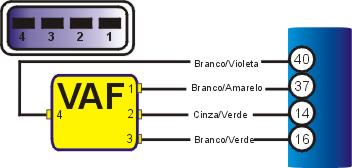

23 Sensor do volume de fluxo de ar

                                              LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

0000

Nenhum defeito

00513

Sensor de velocidade do veiculo

00518

Sensor da posição da borboleta

00522

Sensor de temperatura da água

00523

Sensor de temperatura do ar

00524

Sensor de detonação 1 sem sinal ou sinal baixo

00525

Sensor de oxigênio aquecido sinal incorreto

00532

Unidade central suprimento de voltagem

00533

Controle da marcha lenta

00535

Sensor de detonação 1controle

00537

Sensor de oxigênio aquecido 2 controle

00552

Sensor de volume de fluxo de ar

00555

Sensor de oxigênio aquecido 2 sinal incorreto

00625

Sensor de velocidade do veiculo

00703

Interruptor da posição da borboleta fechada

01087

Colocação básica do cabo

17978

Unidade central imobilizada

65535

Unidade central defeituosa



BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

3 Condições do Filtro de Combustivel.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Unidade central, conector e fios.

6 Verificar as condições do filtro de combustível e sistema de combustível Bomba/Regulador, mangueira.

7 Válvulas Injetoras.

8 Verificar as condições do filtro de ar .

9 Sensor de Fluxo da Massa de Ar.

10 Sensor da posição do eixo de Comando.

11 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

MOTOR COM DIFICULDADE PARA PEGAR QUANDO QUENTE 1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle do motor

3 Condições do Filtro de Combustivel

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura da água

6 Sensor de fluxo de massa de ar

7 Regulador da pressão de entrada da gasolina

8 Verificar válvulas injetoras

9 Verificar as condições do filtro de ar .

10 Conector da unidade central

11Controle de Detonação

MOTOR PEGA MAS LOGO APÓS MORRE. 1 Examinar bateria e suas conexões.

2 Fusíveis, Bomba de Combustivel, Relés do controle

3 Condições do Filtro de Combustivel.

4 Entrada falsa de ar no Sistema Estanqueidade

5 Válvula de controle da entrada de ar da marcha lenta

6 Verificar as condições do filtro de ar

7 Sensor de fluxo de massa de ar

8 Regulador da pressão de entrada da gasolina

9 Verificar válvulas injetoras.

10 Conector da unidade central

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Verificar se há estanqueidade no sistema de combustível.

3 Examinar bateria e suas conexões.

4 Válvula de Marcha Lenta.

5 Ver Sensor de Temperatura da Água.

6 Unidade central, conector e fios.

7 Sensor de Fluxo da Massa de Ar.

8 Verificar as condições do filtro de ar

9 Sensor de temperatura do ar.

10 Verificar válvulas injetoras

11 Regulador da pressão de entrada da gasolina

12 Conector da unidade central

13 Sensor da posição do regulador de pressão

MARCHA LENTA INCORRETA 1 Examinar bateria e suas conexões.

2 Entrada falsa de ar no Sistema Estanqueidade

3 Válvula de controle da entrada de ar da marcha lenta

4 Sensor de temperatura da água

5 Verificar as condições do filtro de ar

6 Sensor de Fluxo da Massa de Ar.

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor da posição do regulador de pressão

MARCHA LENTA FALHANDO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões

6 Verificar válvulas injetoras

7 Conector da unidade central

MARCHA LENTA FALHANDO CONSTANTEMENTE. 1 Sensor de Fluxo da Massa de Ar.



ACELERAÇÃO VASCILANDO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões.

6 Condições do Filtro de Combustivel

7 Sensor de oxigênio

8 Verificar válvulas injetoras

9 Conector da unidade central

10 Sensor de temperatura do ar

VASCILAÇÃO CONSTANTE DE VELOCIDADE. 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Verificar as condições do filtro de ar

4 Sensor de Fluxo da Massa de Ar.

5 Examinar bateria e suas conexões.

6 Condições do Filtro de Combustivel

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor de temperatura do ar.

BATIDA DE PINO DURANTE A ACELERAÇÃO 1 Entrada falsa de ar no Sistema Estanqueidade

2 Sensor de temperatura da água

3 Fusíveis, Bomba de Combustivel, Relés do controle

4 Regulador da pressão de entrada da gasolina

5 Verificar válvulas injetoras

6 Sensor de Fluxo da Massa de Ar.

7 Conector da unidade central

8 Controle de Detonação

9 Sensor da posição do regulador de pressão

MÁ RETOMADA DE ACELERAÇÃO 1 Controle de Detonação

2 Sensor de Fluxo da Massa de Ar

3 Conector da unidade central

EXCESSO DE COMSUMO

COMBUSTIVEL

1 Sensor da posição do regulador de pressão

2 Entrada falsa de ar no Sistema Estanqueidade

3 Sensor de temperatura do motor

4 Examinar bateria e suas conexões

5 Válvula de canister.

6 Verificar as condições do filtro de ar

7 Sensor de Fluxo da Massa de Ar

8 Conector da unidade central

9 Regulador da pressão de entrada da gasolina

10 Verificar válvulas injetoras

NIVEL DE CO MUITO ELEVADO 1 Verificar as condições do filtro de ar

2 Sensor de oxigênio

3 Sensor de temperatura da água.

4 Examinar bateria e suas conexões

5 Sensor de Fluxo da Massa de Ar

6 Regulador da pressão de entrada da gasolina

7 Verificar válvulas injetoras

8 Conector da unidade central

9 Sensor da posição do regulador de pressão

NIVEL DE CO MUITO BAIXO 1 Sensor da posição do regulador de pressão

2 Verificar as condições do filtro de ar

3 Sensor de oxigênio

4 Sensor de temperatura da água.

5 Examinar bateria e suas conexões

6 Sensor de Fluxo da Massa de Ar

7 Regulador da pressão de entrada da gasolina

8 Verificar válvulas injetoras

9 Conector da unidade central

10 Condições do Filtro de Combustivel

DESEMPENHO POBRE

1 Sensor de temperatura da água.

2 Examinar bateria e suas conexões

3 Sensor de Fluxo da Massa de Ar

4 Regulador da pressão de entrada da gasolina

5 Verificar válvulas injetoras

6 Conector da unidade central

7 Condições do Filtro de Combustivel

8 Sensor da posição do regulador de pressão

9 Verificar as condições do filtro de ar

10 Sensor de oxigênio

11 Sensor de Velocidade.

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A52

Amplificador de ignição

A57

Módulo de controle da transmissão

A162

Módulo de controle imobilização

B24

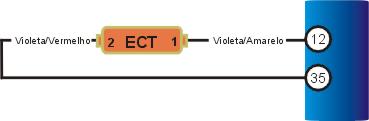

Censor de temperatura da água.

B25

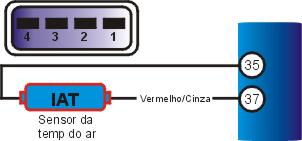

Censor da temperatura do ar.

B54

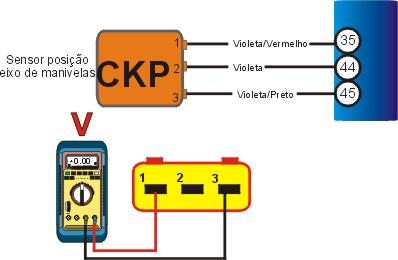

Sensor da posição do eixo de Manivelas

B69

Sensor de Detonação

B72

Sonda Lambda.

B147

Sensor da Posição da Borboleta.

F

Fusível.

K20

Relé da Bomba de Combustivel.

K46

Relé da unidade central

K55

Relé do interruptor de contato da chave de ignição

M12

Bomba de Combustivel.

S13

Lâmpada do interruptor de parada

S57

Regulador de pressão aberto

T1

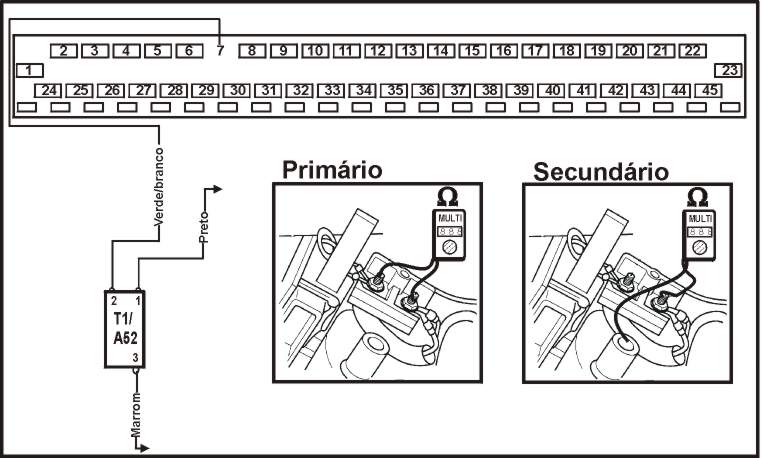

Bobina de Ignição

X1

Conector do (DCL)

Y3

Válvulas Injetoras.

Y14

Injetor de inicio frio

Y99

Válvula do Controle da Marcha Lenta.

Y104

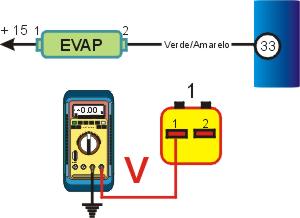

Válvula de Canister.

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

50

Interruptor de ignição - sinal inicial

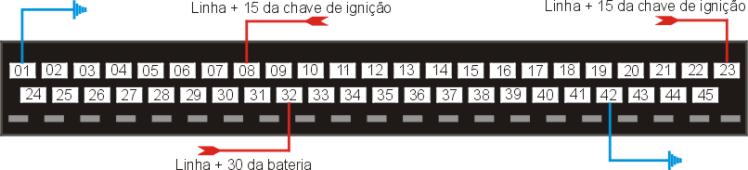

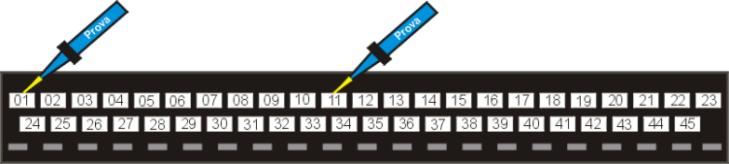

CONECTOR DA UNIDADE CENTRAL

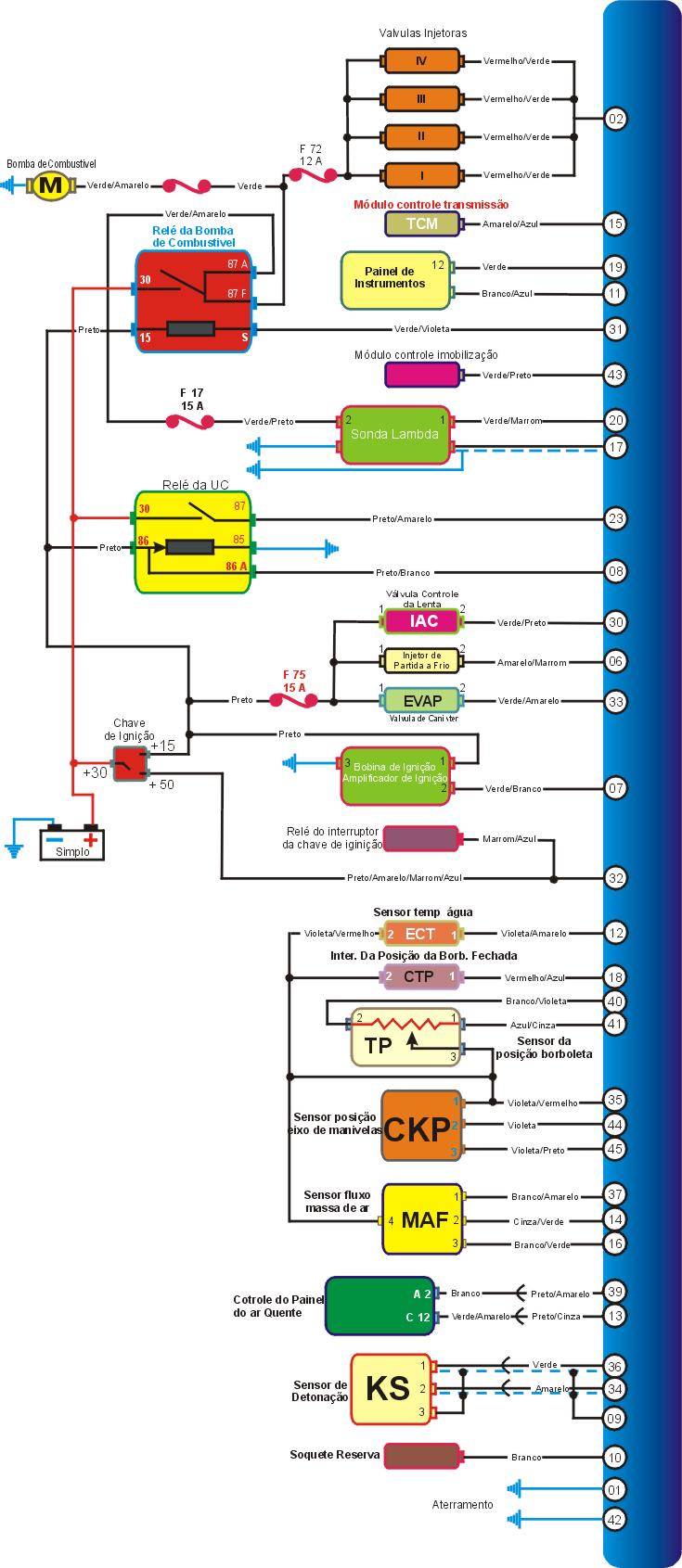

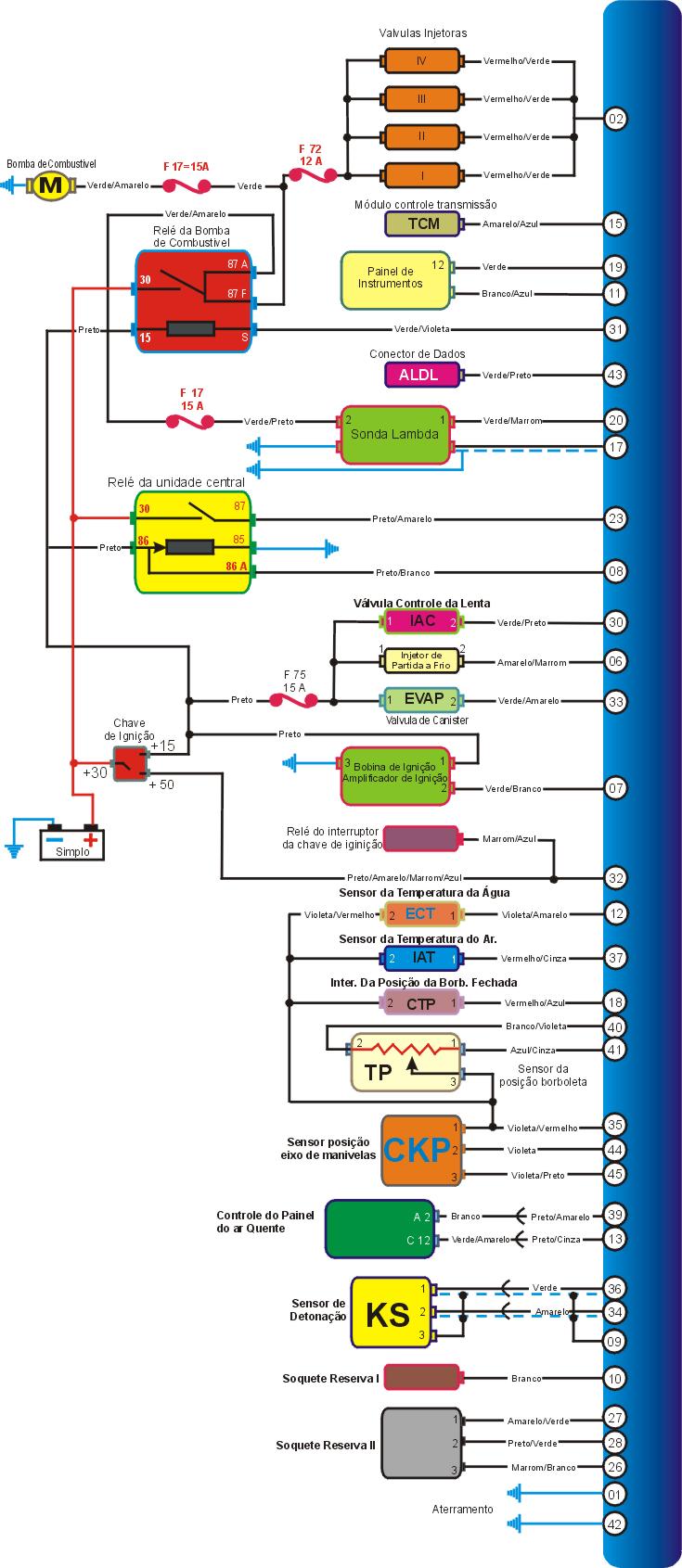

ESQUEMA ELÉTRICO AUDI 100/A6 85 KW 1994 a 1997



ESQUEMA ELÉTRICO DO AUDI 100 115 KW 1992 a 1994.

 1)-Como testar marcha lenta

TESTANDO

1 –A marcha lenta a é controlada eletronicamente, sem ajuste possível ,só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada : Cheque vazamento de ar no sistema estanqueidade, teste os componentes elétricos com a PONTA DE PROVA .

Tabela

Todos modelos                                                                                                    820±50 rpm

2)-Como testar nível de CO

TESTANDO

1 –O nível de CO é controlado eletronicamente, sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema estanqueidade, teste os cabos e componentes elétricos com PONTA DE PROVA .

Tabela

Todos os modelos                                                            0,2-1 % - no inicio da mangueira
Todos os modelos                                                   0,5 % máximo- na ponta da mangueira

3)-Como testar posição inicial do regulador de pressão


TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível, se o regulador foi desajustado siga as informações : assegure-se que o acelerador tem um folga necessária afrouxe a porca como na figura (2), libere a alavanca de pressão, assegure-se que a válvula do regulador de pressão esteja fechada, estrangule o parafuso da alavanca como na figura (1), Vire o parafuso 180° a direita, aperte a porca de fechamento, ajuste corretamente o cabo do acelerador, cheque a marcha lenta, cheque a posição da borboleta fechada, cheque a válvula da borboleta toda aberta e o pedal do acelerador todo pressionado.

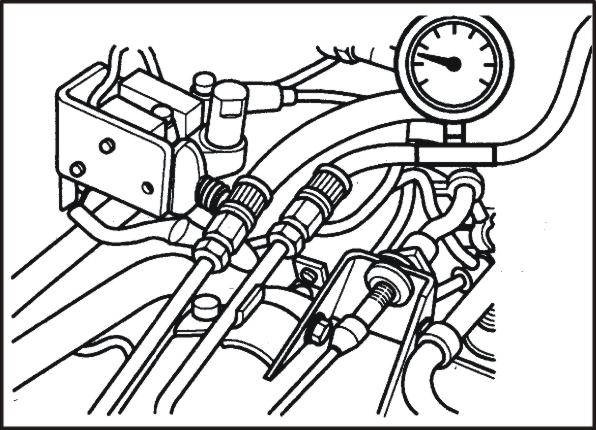

4)-Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada , conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, com a especificada na tabela, reconecte a mangueira de vácuo, compare novamente as medidas, a ignição desligada, depois de 10 minutos cheque a pressão novamente.

Tabela.

Sistema                                                Condições                                                 Valores
Sistema                                             Vácuo desligado                                             3 Bar
Regulado                                           Vácuo Ligado                                                 2,5 bar
Segurando                                   Depois de 10 minutos motor frio                          2 bar

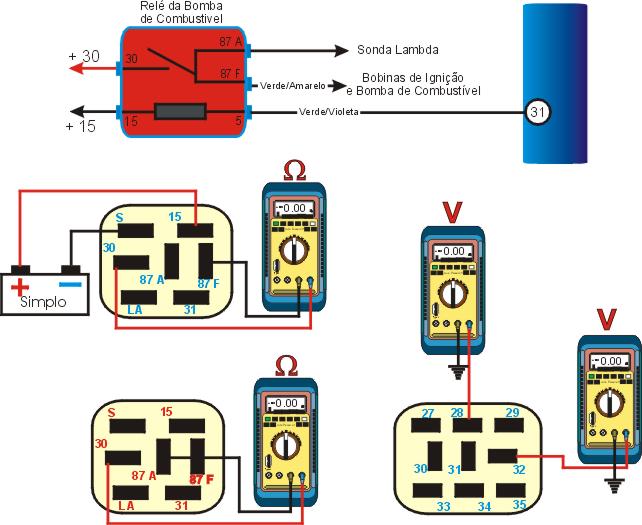

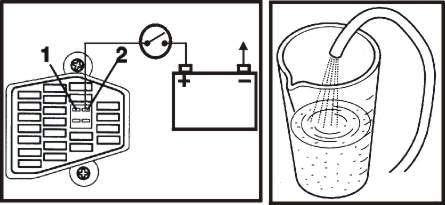

5)-Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o fusível da bomba de combustivel 17, faça um jump no terminal 2 do fusível eo positivo da bateria como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Suprimento de voltagem                                                                    Taxa de entrega
  11-13 V                                                                                             0,43-0,6 litro/15 Seg. Min

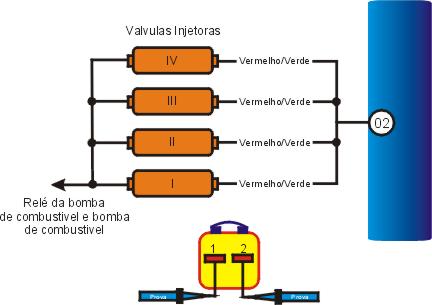

6)-Como testar válvulas injetoras

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora cheque a resistência dos terminais com um MULTITESTE DIGITAL como indicados na figura acima.

Tabela

Tipo                                                                                                                  Resistência
Bosch                                                                                                                 15-17 W
Siemens                                                                                                            13,5-15,5 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds iluminam, repita o teste para cada bico injetor, se os LEDS não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                       Condição led
1 & terra motor ligado                                                                                           ligado

Como testar sinal

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, repita o teste para cada bico injetor, se os leds não piscaram cheque cabos fusíveis confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                     Condição led
1 & 2 motor ligado                                                                                             piscando

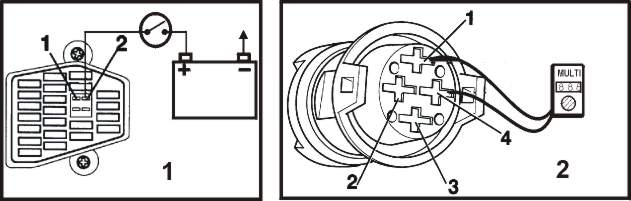

7)-Como testar injetor da partida a frio.

Checando resistência (Fig 1)

TESTANDO

1 – Ignição desligada , desconecte o multi-plug do injetor de partida a frio cheque a resistência dos terminais indicados na figura acima.

Tabela

Resistência                                                                                                                 8-15 W

Como testar suprimento de voltagem (Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do injetor de partida a frio use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ignição ligada motor parado e confira se os leds iluminam, se os leds não acenderem cheque cabos fusíveis e relé da bomba de combustível confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                      Condição led
1 & terra Ignição ligada                                                                          motor parado ligado

Como testar sinal (Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetor de partida a frio desconecte o multi-plug do sensor de temperatura da água, use uma PONTA DE PROVA e confira os terminais e terra do multi-plug ligue o motor e confira se os leds piscam, se os leds não piscarem cheque cabos fusíveis confira com as especificações na tabela abaixo.

Tabela

    Condição                                                                                                                       led
    motor ligado                                                                                     piscando 1-4 por secs.

Como testar a operação (Fig 3)

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug, remova os injetor de partida a frio, o injetor esta localizado como especificado do desenho acima desconecte o multi-plug do sensor de temperatura da água, ligue o motor cheque o sprei cônico que sai do injetor por 60 segundos, confira se não tem nenhuma goteira na ponta do injetor .

Tabela

Condição                                                                                                 Resultado
motor ligado                                                                     Sprei de combustível 1-4 por secs.

8)-Como testar funcionamento bomba de combustivel


Checando operação (Fig 1 e Fig 2)

TESTANDO

1 – Ignição desligada, remova o fuzivel da bomba (17) de combustível faça um jump entre os terminais 2 do fusível & + bateria, bomba de combustivel deve correr continuamente quando os terminais são acionados se a bomba não correr desconecte o multi-plug da bomba ligue o interruptor, cheque a voltagem dos terminais do multi-plug especificados na tabela abaixo, se a voltagem não for a mesma da bateria cheque cabos e fusíveis.

Tabela

Terminais                                                                                                           Voltagem
1 & 4                                                                                                         Voltagem da bateria

9)-Como testar Sensor da posição da borboleta

Checando Operação (Fig 1 e Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                          Condição                                             Resistência
1 & 3                                                             -                                                  1930 W aproxi.
1 & 2                                             Borboleta fechada                                    2500 W aproxi.
2 & 3                                             Borboleta fechada                                   1280 W aproxi.
1 & 2                                             Borboleta totalmente aberta                   1130 W aproxi.
2 & 3                                            Borboleta totalmente aberta                    2580 W aproxi.

Como testar suprimento de voltagem (Fig 3)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição de borboleta, acione a ignição, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo se não for a mesma especificada cheque cabos e fusíveis .

Tabela

Terminais                                           Condição                                               Voltagem
1 & 3                                                 ignição ligada                                           5V aproxi.

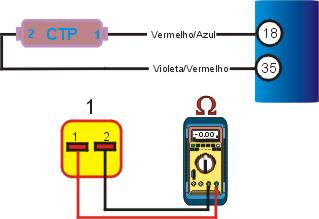

10)-Como testar Interruptor da posição da borboleta fechada

Checando Operação (Fig 1 e Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do interruptor de posição da borboleta fechada, cheque com o MULTITESTE a resistência dos terminais do interruptor de posição da borboleta fechada insira o calibrador entre a alavanca do regulador de pressão e o parafuso de parada, cheque a resistência nos terminais do Interruptor de posição das borboleta fechada que deve coincidir com a resistência da tabela se a resistência não for a mesma especificada ajuste o sensor .

Tabela

Terminais                                            Condição                                          Resistência
1 & 2                                               Borboleta fechada                                          zero
1 & 2                                      0,15-0,5 mm com um calibrador                    Infinita

Como ajustar (Fig 1 e Fig 2)

TESTANDO

1 – Afrouxe os parafusos do sensor TP, insira o manômetro entre a alavanca do regulador de pressão e o parafuso de parada gire o corpo do sensor TP para sentido anti - Horário, aperte os parafusos do sensor TP, assegure-se que o corpo do sensor não se mova.

Tabela

Terminais                                            Condição                                                Resistência
1 & 2                                     0,3 mm com um calibrador                               Infinita

11)-Como testar Sensor de Fluxo da Massa de Ar

Checando operação

TESTANDO

1- Ignição desligada, desconecte o sensor VAF do tubo de entrada de ar, logo após opere o flap totalmente aberto e confira o funcionamento, limpe qualquer depósito de sujeira nos contatos com solvente isto é muito importante.

Como testar suprimento de voltagem (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de fluxo de massa de ar, ignição ligada, cheque com o MULTITESTE a voltagem dos terminais do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                           Condição                                              Voltagem
3 & 4                                                 ignição ligada                                           5V aproxi

Como testar a Voltagem (Fig 2)

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor VAF, apenas exponha os contatos, ligue o motor e deixe na lenta, cheque a Voltagem dos pinos do multi-plug como MULTITESTE DIGITAL, aumente o rpm como especificado na tabela abaixo, cheque a Voltagem dos pinos do multi-plug novamente, a mudança de Voltagem deve ser direta sem muitas oscilações.

Tabela

Terminais                                           Condição                                            Voltagem
2 & 4                                                motor na lenta                                          0,5-1,5 V
2 & 4                                                máximo rpm                             4,5 V Aproximadamente

12)-Como testar o sensor de temperatura de entrada do ar (IAT)

TESTANDO

1- Ignição desligada, desconecte o multi-plug do sensor IAT, cheque a temperatura do ar ambiente conforme a tabela abaixo, cheque a resistência dos pinos do sensor IAT com MULTITESTE DIGITAL .

Tabela

Terminais                                          Temperatura                                        Resistência
1 & 4                                                           0°C                                                  5000-6500 W
1 & 4                                                          10°C                                                3250-4250 W
1 & 4                                                          20°C                                                2200-2900 W
1 & 4                                                          30°C                                                1500-1950 W
1 & 4                                                           40°C                                               1000-1400 W
1 & 4                                                           50°C                                               725-925 W

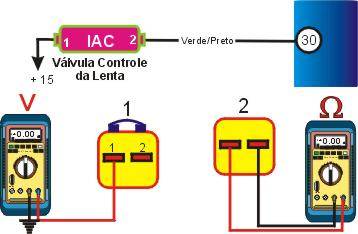

13)-Como testar a válvula de marcha lenta. (IAC)

Checando a resistência. (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula IAC, cheque a resistência de seus terminais com um MULTITESTE DIGITAL conforme especificado na tabela abaixo.

Tabela

Terminais                                                                                                    Resistência
1 & 2                                                                                                                   2-10 W

Como testar provisão de Voltagem (Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula IAC, ligue a ignição, motor parado cheque os pinos dos multi-plug e o terra com o MULTITESTE DIGITAL, caso a Voltagem não seja a mesma especificada pela tabela abaixo confira cabos e fusíveis.

Tabela

Terminais                                           Condição                                                Voltagem
1 & terra                              Ignição ligada motor parado                  Voltagem da bateria

Como testar sistema de ignição

14) -Como testar a Bobina de ignição (A bobina de Ignição incorpora o módulo de potência)


Checar resistência do primário.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do módulo de potência, desconecte os cabos de baixa tensão da bobina de ignição, desconecte o cabo de alta tensão da bobina de ignição confira a resistência dos terminais de baixa tensão da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                      Resistência
1 & 15                                                                                                             - 0,5 a 1,5 W

Checando resistência secundária

Testando

1 – Ignição desligada, desconectar o multi-plug do módulo de potência, desconecte o cabo de alta tensão da bobina de ignição, cheque a resistência do cabo de alta tensão da bobina de ignição com o cabo de baixa tensão com MULTITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                     Resistência
15 & Alta tensão                                                                                         5000 a 9000 W

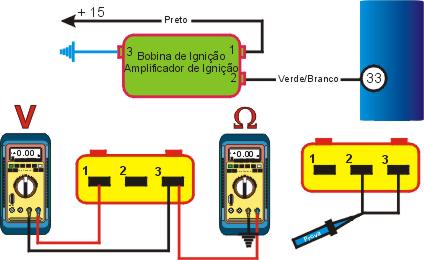

15)- Como testar Módulo de Potência.

OBS: O módulo de Potência é incorporado na bobina de ignição.

Checando conexão terra (Fig 1)

TESTANDO

1- Ignição desligada, desconecte o multi-plug do módulo de potência, cheque a resistência dos terminais do multi-plug e terra com o MULTITESTE DIGITAL, se a resistência não for a mesma especificada pela tabela abaixo verifique os cabos .

Tabela

Terminais                                                                                                     Resistência
3 & terra                                                                                                                zero

Como testar provisão de Voltagem (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do módulo de potência, ligue a ignição, cheque a voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, se a voltagem não for a mesma especificada pela tabela abaixo verifique os cabos .

Tabela

Terminais                                             Condição                                          Voltagem
1 & 3                                         Ignição ligada motor parado                Voltagem da bateria



Como testar o sinal (Fig 2)

OBS: Desconecte o multi-plug da válvula injetora para evitar danos o sistema do conversor catalítico.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do módulo de potência, Conecte a PONTA DE PROVA nos terminais do multi-plug, motor funcionando cheque os leds da PONTA DE PROVA devem piscar.

Tabela

Terminais                                            Condição                                                      Led
2 & 3                                                 Motor girando                                                 piscando

Como testar operação (Fig 3)

OBS: Desconecte o multi-plug da válvula injetora para evitar que o motor pegue ele só deve girar

TESTANDO

1 – Ignição desligada, conecte a PONTA DE PROVA nos terminais de baixa tensão da bobina de ignição, ligue o motor, cheque se os leds piscam, se os leds não estiverem piscando suspeite de problema no módulo de potência.

Tabela

Terminais                                             Condição                                                   Led
1 & 15 I                                               ignição ligada                                              piscando
1 & 15                                                Motor girando                                               piscando

16)-Como testar sensor de temperatura da água(ECT).

Testando

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. checar a resistência..

Tabela

Temperatura                                                                                           Resistência
0°C                                                                                                            5000-6500 W
10°C                                                                                                          3250-4500 W
20°C                                                                                                          2100-2900 W
30°C                                                                                                          1500-1900 W
40°C                                                                                                          1000-1400 W
50°C                                                                                                          725-925 W
60°C                                                                                                          530-675 W
70°C                                                                                                          390-490 W
80°C                                                                                                          280-370 W
90°C                                                                                                          210-280 W
100°C                                                                                                        170-210 W

17)- Como testar Sensor da posição da árvore de manivelas

Obs.: O sensor esta localizado no distribuidor

Checando suprimento de voltagem. (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição da árvore de manivelas, ligue a ignição, cheque a Voltagem dos terminais do multi-plug com o MULTITESTE DIGITAL, deve conferir com a Voltagem especificada na tabela abaixo .

Tabela

Terminais                                        Condição                                                     Voltagem
1 & 3                                         Ignição ligada motor parado                           9V no mínimo

Como testar o sinal (Fig 2)

OBS: Desconecte o multi-plug da válvula injetora para evitar que o motor pegue ele só deve girar

.TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor da posição da árvore de manivelas, exponha os terminais, conecte a PONTA DE PROVA nos terminais do multi-plug do sensor da posição da árvore de manivelas, faça o motor girar, cheque se os leds da PONTA DE PROVA piscam

Tabela

Terminais                                          Condição                                                            Led
2 & 3                                                  Motor girando                                                   Piscando

18)- Como testar sensor de Detonação.

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, remova o sensor de Detonação assegure-se que o bloco e os cilindros estejam ajustados e que não tenha corrosão entre suas faces, recoloque o sensor dando o torque especificado pelo fabricante.

Tabela

Torque                                                                                                                           20 Nm

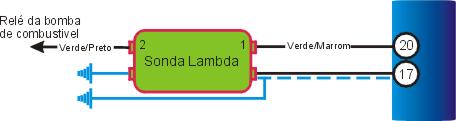

19)- Como testar sensor oxigênio aquecido(Sonda Lambda)

TESTANDO

1 – Deixe o motor aquecer até a temperatura normal de funcionamento, após desligue e deixe ignição desligada, conecte o tubo de teste de CO no escape do motor, desconecte o muli-plug do sensor de oxigênio, feche a mangueira do vácuo no regulador de pressão, ligue o motor e deixe em marcha lenta , cheque os níveis de CO no aparelho, reconecte o multi-plug do sensor de oxigênio, e cheque novamente os níveis de CO, destampe a mangueira de gasolina do regulador de vácuo da gasolina, desligue o motor .

Como testar a resistência (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo

Tabela

Terminais                                                                                                    Resistência
1 & 2                                                                                          Infinita

Como testar suprimento de voltagem (Fig 2)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, ignição ligada, cheque a voltagem dos terminais do sensor  com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela se a voltagem não for a especificada cheque os cabos .

Tabela

Terminais                                           Condição                                               Voltagem
terminal & terra                           Ignição ligada motor parado                          0,4-0,5 V

20) – Como testar o aquecedor do sensor de Oxigênio

Como testar suprimento de voltagem (Fig 1)

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do  aquecedor sensor  HO2S, ligue o motor e deixe na lenta, cheque a voltagem dos terminais do aquecedor sensor de  oxigênio com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo se a voltagem não for a especificada cheque os cabos e fusíveis.

Tabela

Terminais                                               Condição                                       Voltagem
1 & 2                                          Motor na marcha lenta                         Voltagem da bateria

Como testar operação (Fig 2)

TESTANDO

1 – Motor frio, ignição desligada, desconecte o multi-plug do sensor da HO2S, faça um jump entre os terminais do multi-plug ligue o motor e deixe na lenta, cheque a corrente dos terminais do multi plug.

Tabela

Terminais                                         Condição                                               Voltagem
Como no desenho                        Motor na marcha lenta                                     0,5 a 3 A

21)-Como testar válvula de canister (EVAP)

Checando a resistência (Fig 2)

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula (EVAP), cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência                                                                                                             20-28 W

Como testar suprimento de voltagem (Fig 1)

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula (EVAP), Ignição ligada motor parado cheque a voltagem dos terminais e terra do multi-plug da válvula de canister com o MULTITESTE DIGITAL confira voltagem com a tabela, se a voltagem não for a mesma especificada cheque cabos e fusíveis.

Tabela

Terminais                                    Condição                                                       Voltagem
1 & terra                        Ignição ligada motor parado                            Voltagem da bateria

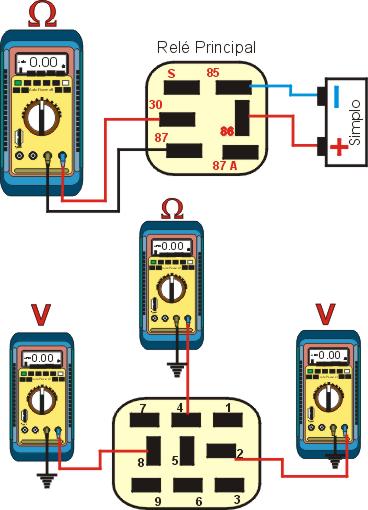

 22)- Como testar relé de controle do motor

Como checar a operação

OBS: Assegure-se que o suprimento da bateria estejam ligados corretamente caso contrario ocorrerá

queima do relé.

TESTANDO

1 – Ignição desligada, remova o relé, cheque a resistência dos terminais do relé com o MULTITESTE DIGITAL, conecte os cabos que vem da bateria nos terminais especificados no desenho, cheque novamente a resistência, e confira com a tabela abaixo.

Tabela

Terminais                                              Condição                                           Resistência
30 & 87                                         Bateria desconectada                                   W Infinita
30 & 87                                          Bateria conectada                                             zero
Bateria + no terminal 86
Bateria – no terminal 85

Como testar o terra

TESTANDO

1 – Ignição ligada, deve ser ouvido o relé funcionando se não ouvir o relé, ignição desligada, remova o relé cheque a resistência nos terminais do relé e terra como MUTLITESTE DIGITAL, ligue a ignição, cheque os terminais do relé e terra, se a resistência não conferir com as da tabela, confira os cabos.

Tabela

Terminais                                                                                                      Resistência
4 & Terra                                                                                                                Zero

Como testar provisão de Voltagem

TESTANDO

1 – Ignição ligada, deve ser ouvido o relé funcionando se não ouvir o relé, ignição desligada, remova o relé cheque a voltagem dos terminais do relé e terra como MUTLITESTE DIGITAL, ligue a ignição, cheque os terminais do relé e terra, se a Voltagem não conferir com as da tabela, confira os cabos.

Tabela

Terminais                                            Condição                                           Voltagem
2 & terra                                          Ignição desligada                          Voltagem da bateria
8 & terra                                            Ignição ligada                              Voltagem da bateria

23)-Como testar relé da bomba de combustivel

Como testar operação

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                               Condição                                                Voltagem
30 & 87                                        Bateria desconectado                                 Infinita
30 & 87a                                       Bateria conectado                                     Infinita
30 & 87                                      Bateria desconectado                                              Zero
30 & 87a                                      Bateria conectado                                                  Zero
Bateria + no terminal 15
Bateria – no terminal S

Como testar provisão de Voltagem

TESTANDO

1 – Ignição desligada, remove o relé e cheque a Voltagem dos terminais e terra do relé com o MUTLITESTE DIGITAL, ligue a ignição, cheque a Voltagem dos terminais e terra do relé se a Voltagem não for a especificada pela tabela confira os cabos.

Tabela

Terminais                                         Condição                                           Voltagem
32 & terra                                     Ignição desligada                            Voltagem da bateria
28 & terra                                     Ignição ligada                                   Voltagem da bateria

24)-Como testar unidade central

TESTANDO

1- Ignição desligada, desconecte o multi-plug da unidade central, ligue a ignição, cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, motor funcionando por alguns minutos e novamente cheque a Voltagem dos terminais e terra do multi-plug, se a Voltagem não for a especificada pela tabela confira os cabos, relés e fusíveis.

Tabela

Terminais                                             Condição                                         Voltagem
8 & terra                                              Ignição ligada                               Voltagem da bateria
23 & terra                                            Ignição ligada                               Voltagem da bateria
32 & terra                                            Motor girando                               Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da unidade central, cheque a resistência dos terminais com o MUTLITESTE DIGITAL, se a resistência não for a especificada pela tabela abaixo, cheque os cabos.

Tabela

Terminais                                                                                                         Resistência
1 & terra                                                                                                                   zero
42 & terra                                                                                                                 zero

25)-Como testar sensor de velocidade do veiculo (VSS)

TESTANDO

1 - Ignição desligada, desconecte o multi-plug da unidade central, utilize a PONTA DE PROVA e teste os terminais da unidade central, ignição ligada motor parado, eleve o veiculo gire a roda direita do veiculo cheque se os leds piscam .

Tabela

Roda girando Direita e frontal
Terminais                                               Condição                                                     Led
1 & 11                                                    Roda Girando                                             Piscando
