BOSCH MOTRONIC 2.10.3



ALFA 145 1.7 16V 334.01 1994-96

ALFA 146 1.7 16V 334.01 1995-96





                                            COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é multiponto seqüencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose

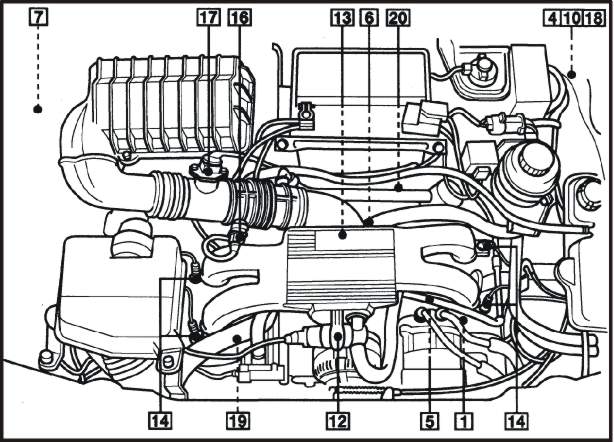

                                                 Localização dos Componentes


1 Sensor da posição do eixo de manivelas 2 Conector da unidade de dados
3 Unidade central 4 Relé da unidade central 1 & 2
5 Sensor de temperatura da água 6 Sensor de velocidade do motor
7 Válvula de canister 8 Filtro de gasolina no tanque
9 Bomba de combustível 10 Sensor de oxigênio Relé bomba de combustível
11 Sensor de oxigênio 12 Atuador do controle da lenta
13 Bobina de ignição 14 Válvula injetora
15 Interruptor de inércia de combustível 16 Sensor de temperatura do ar
17 Sensor do fluxo de massa de ar 18 Relé do sensor do fluxo de massa de ar
19 Sensor de posição da borboleta 20 Sensor de velocidade do veiculo

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO                         DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A23

Módulo de controle do alarme

A35

Unidade Central.

B24

Sensor de temperatura da água.

B25

Sensor da temperatura do ar.

B30

Sensor do volume da massa de ar.

B33

Sensor de velocidade do veiculo

B72

Sonda Lambda.

B75

Sensor de velocidade do motor (RPM)

B132

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

F

Fusível.

K20

Relé da Bomba de Combustivel.

K46

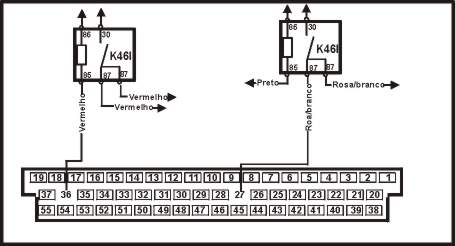

Relé da unidade central

K 250

Relé do sensor de fluxo de massa de ar .

M12

Bomba de Combustivel.

S39

Interruptor de inércia de combustível

T1

Bobina de Ignição

X1

Conector da unidade central

Y3

Válvulas Injetoras.

Y99

Válvula de controle do ar da lenta

Y104

Válvula de canister

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

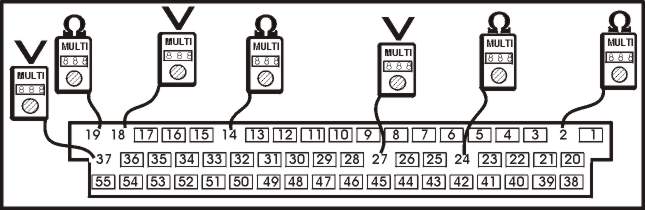

CONECTOR DA UNIDADE CENTRAL.

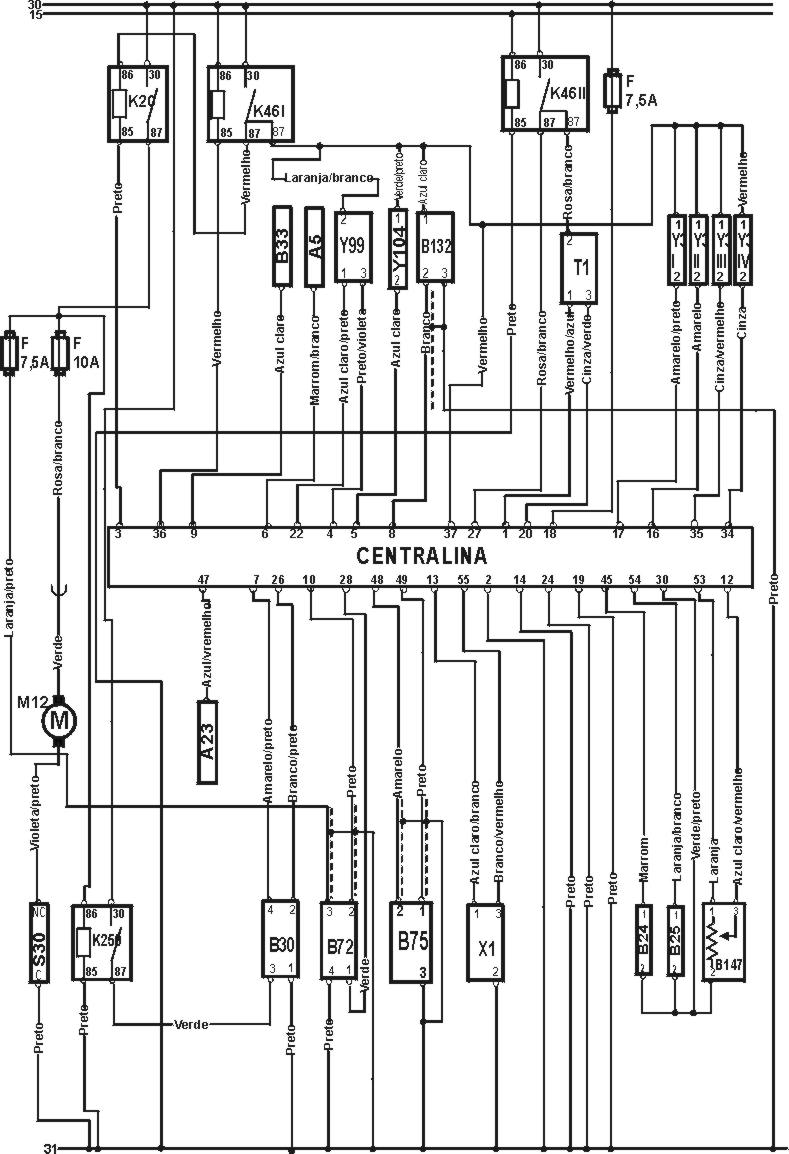

ESQUEMA ELÉTRICO DO ALFA ROMEO 145 e 146 1.7 16V




                                 BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Nível de combustível no tanque.

3 Fusíveis, Bomba de Combustivel, Relés do controle do motor.

4 Condições do Filtro de Combustivel.

5 Fusíveis da bomba de combustível

6 Entrada falsa de ar no Sistema Estanqueidade.

7 Unidade central, conector e fios.

8 Esvazie o conversor catalítico

9 Ligue o s circuitos da bateria

10 Sensor de Fluxo da Massa de Ar.

11 Sensor da posição do eixo de Comando.

12 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGAR.

1 Examinar bateria e suas conexões.

2 Unidade central, conector e fios

3 Condições do filtro de gasolina.

4 Entrada falsa de ar no Sistema Estanqueidade.

5 Sensor de temperatura do motor

6 Sensor de fluxo de massa de ar .

7 Regulador da pressão de entrada da gasolina.

8 Verificar válvulas injetoras.

9 Conector da centralina do motor

10 Verificar as condições do filtro de ar .

FALHANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

3 Regulador da pressão de entrada da gasolina.

4 Conector da unidade central

5 Sensor de Fluxo da Massa de Ar.

MOTOR COM PERDA DE POTÊNCIA 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

6 Conector da unidade central

7 Sensor de Fluxo da Massa de Ar.

EXCESSO DE COMSUMO DE COMBUSTIVEL 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Esvazie o conversor catalítico

6 Conector da unidade central

7 Sensor de oxigênio

MARCHA LENTA IRREGULAR 1 Atuador da válvula de controle da entrada de ar da marcha lenta

2 Sensor de temperatura do ar.

3 Sensor de Temperatura da Água.

4 Sensor da posição da borboleta

5 Conector da unidade central

MOTOR RATEANDO 1 Nível de combustível no tanque

2 Condições do filtro de gasolina

3 Fusível da bomba de gasolina

4 Regulador da pressão de entrada da gasolina.

5 Válvula de controle da lenta

6 Válvula de canister

7 Válvulas injetoras

8 Sensor de Fluxo da Massa de Ar.

9 Sensor da posição da borboleta

ERRO NA MARCHA LENTA 1 Sensor de temperatura do ar.

2 Condições do filtro de gasolina

3 Válvula de controle da lenta

4 Sensor de Fluxo da Massa de Ar.

5 Sensor de oxigênio

6 Conector da unidade central

1)-Como testar marcha lenta

TESTANDO

1 –A marcha lenta é controlada eletronicamente, sem ajuste possível ,só pode ser ajustado com equipamento devidamente capacitado, velocidade da lenta não especificada : Cheque vazamento de ar no sistema (estanqueidade), teste os componentes elétricos com a MULTITESTE DIGITAL.

Tabela

Todos modelos                                                                                                       900±50 rpm

2)-Como testar nível de CO

TESTANDO

1 –O nível de CO é controlado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema (estanqueidade), teste os cabos e componentes elétricos com MULTITESTE DIGITAL

Tabela

Todos os modelos                                                     0,2 % máximo- na ponta da mangueira

3)-Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante, sem ajuste possível..

4)-Como testar pressão da gasolina


TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel ligue o motor, deixe na lenta, compare a pressão medida, desconecte a mangueira de vácuo, compare novamente as medidas deve ser a mesma especificada na tabela abaixo..

Tabela.

Sistema                                       Condições                                          Valores
Sistema                                       Vácuo desligado                                 2,8-3,2 bar
Regulado                                    Vácuo Ligado                                      2,3-2,7 bar

5)-Como testar a vazão da Bomba de Combustivel.


TESTANDO

1 - Ignição desligada, desconecte a mangueira de retorno, insira no fim do tubo de testes um frasco de medidas, remova o relé da bomba de combustivel, ignição ligada motor parado, faça um jump na base do relé terminal 30 & 87 Como na figura acima e opere a bomba por alguns segundos e confira dados abaixo.

Tabela

Vazão                                                                                                                2 litros/60 Seg

6)-Como testar válvulas injetoras


TESTANDO

1 – Ignição desligada, desconecte o multi-plg das válvulas injetoras e com um MULTITESTE DIGITAL cheque a resistência dos terminais indicados na figura acima. Compare com a tabela abaixo

Tabela

Resistência                                                                                                        15,5 ± 16,5 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug dos injetores, ignição ligada motor parado, cheque com um MULTITESTE DIGITAL a voltagem dos terminais e terra do multai plug, repita o teste para cada válvula injetora

Tabela

Terminais                                                                                                           Voltagem
1 & terra                                                                                                   Voltagem da bateria

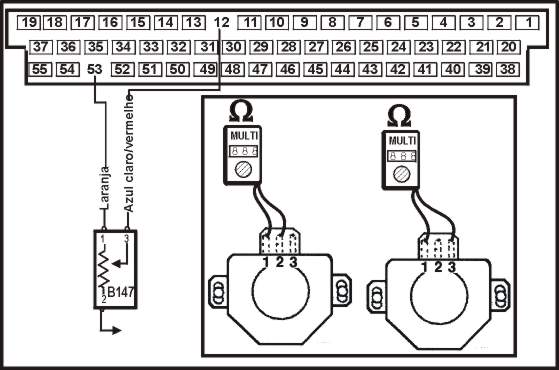

7)-Como testar Sensor da posição da borboleta


Checando Operação

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de posição da borboleta, cheque com o MULTITESTE a resistência dos terminais do sensor de posição da borboleta, opere a borboleta e cheque a resistência nos terminais 1 & 3 na figura acima representados que deve coincidir com a resistência da tabela .

Tabela

Terminais                                           Condição                                          Resistência
1 & 2                                          Borboleta fechada                      2000 W Aproximadamente
1 & 3                                          Borboleta fechada                      1000 W Aproximadamente
1 & 3                                          Borboleta bem aberta                2700 W Aproximadamente

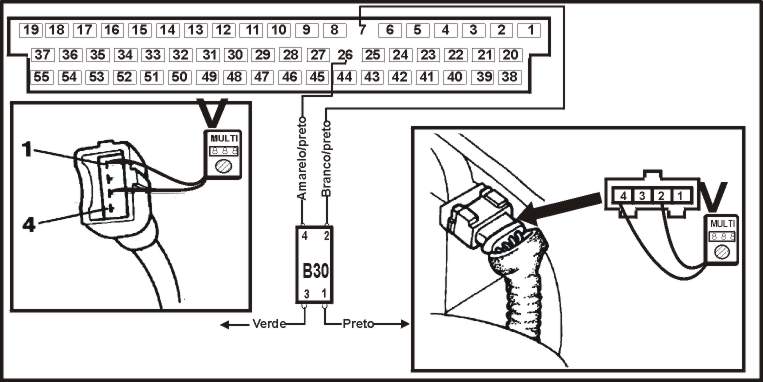

8)-Como testar sensor de fluxo de massa de ar


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor do fluxo de massa de ar, ligue motor, cheque com o MULTITESTE a voltagem dos terminais do sensor de posição da borboleta, deve coincidir com a voltagem da tabela .

Tabela

Terminais                                           Condição                                               Voltagem
1 & 3                                                Motor ligado                                    Voltagem da bateria

Como testar voltarem

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor do fluxo de massa de ar apenas exponha os terminais, ligue motor deixe na lenta, cheque com o MULTITESTE a voltagem dos terminais do sensor de posição da borboleta, acelere o motor até o rpm especificado pela tabela deve coincidir com a voltagem da tabela .

Tabela

Terminais                                            Condição                                                  Voltagem
2 & 4                                                       Motor na lenta                                              1-2 V
2 & 4                                                       2000-3000 rpm                                            3-4 V

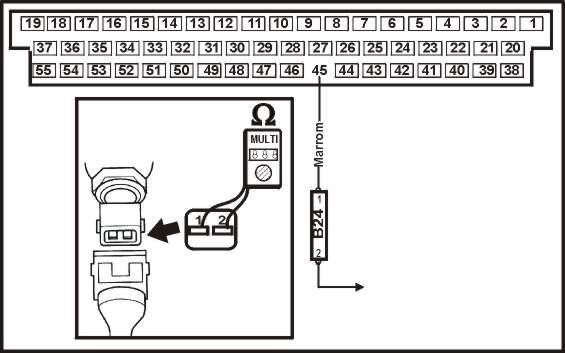

9)-Como testar sensor de temperatura do ar


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de temperatura do ar, cheque a temperatura do ar ambiente, com um MULTITESTE DIGITAL cheque a resistência dos terminais do sensor de temperatura do ar confira com as especificações na tabela abaixo.

Tabela

Temperatura                                                                                                      Resistência
-10°C                                                                                                                 8100-10770 W
20°C                                                                                                                    2280-2720 W
80°C                                                                                                                        292-362 W

10)-Como testar Válvula de controle do ar da marcha lenta


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle de marcha lenta, com um MULTITESTE DIGITAL cheque a resistência dos terminais da válvula de controle do ar da lenta confira com as especificações na tabela abaixo.

Tabela

Temperatura                                                                                                    Resistência
1 & 3                                                                                                                      24 W aproxi
1 & 2                                                                                                                      12 W aproxi
2 & 3                                                                                                                       12 W aproxi

Como testar suprimento de voltagem

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle de marcha lenta, ignição ligada motor parado, com um MULTITESTE DIGITAL cheque a voltagem dos terminais da válvula de controle do ar da lenta confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                     Voltagem
2 & terra                                                                                                   Voltagem da bateria

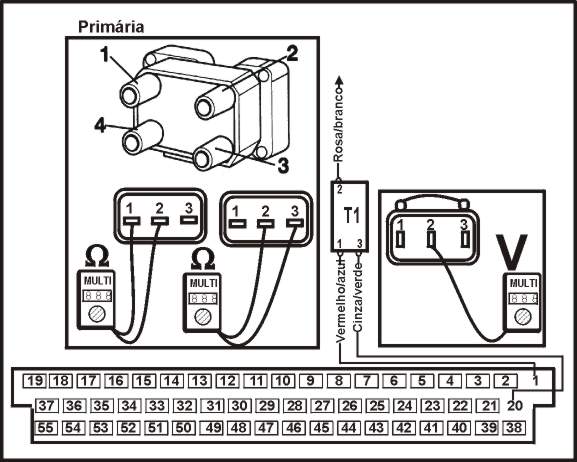

11) -Como testar a Bobina de ignição (A bobina de Ignição incorpora o módulo de potência)


Como testar provisão de Voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da bobina de ignição, ignição ligada motor parado, cheque a voltagem dos pinos dos pinos dos multi-plug e o terra com o MULTITESTE DIGITAL,

Tabela

Terminais                                           Condição                                           Voltagem
2 & terra                                    ignição ligada motor parado              Voltagem da bateria

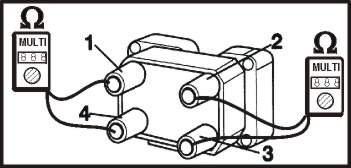

Checar resistência do primário.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, confira a resistência dos terminais da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                           Resistência
1 & 2                                                                                                                              0,5 W
2 & 3                                                                                                                              0,5 W

Checando resistência secundária


Testando

1 – Ignição desligada, desconectar o multi-plug da bobina de ignição, desconecte o cabo de alta tensão da bobina de ignição, cheque a resistência dos terminais de alta tensão da bobina de ignição com MULTITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                         Resistência
1 & 4                                                                                                                   13300 W
2 & 3                                                                                                                   13300 W

12)-Sensor de temperatura da água (ECT)


Testando

1 – Ignição desligada, desconecte o multi-plg do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura da água (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. cheque a resistência .

Tabela

Temperatura                                                                                                Resistência
-10°C                                                                                                                8100-10770 W
20°C                                                                                                                   2280-2720 W
80°C                                                                                                                        292-362 W

13)-Como testar sensor de velocidade do motor (RPM)


Checando a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da velocidade do motor (RPM), cheque a resistência dos terminais do sensor com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                            Resistência
1 & 2                                                                                                                       486-594 W

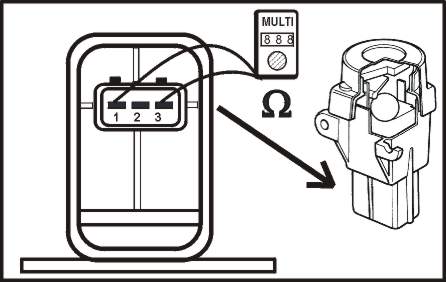

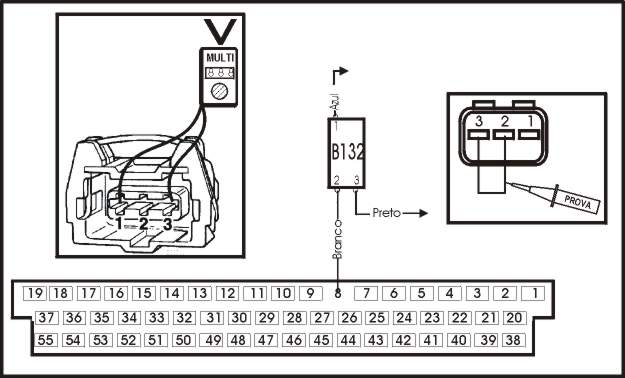

14)-Como testar o sensor da posição do eixo de Comando.(CMP)


Checando a operação.

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug apenas exponha os terminais do sensor da posição do eixo de comando, conecte a PONTA DE PROVA, nos terminais do multi-plug, ligue o motor, cheque e os leds piscam .

Tabela

Terminais                                                   Condição                                                  Led
1 & 2                                                          motor ligado                                              Piscando

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da posição do eixo de comando, ignição ligada motor parado, cheque a voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a voltagem especificada na tabela abaixo .

Tabela

Terminais                                                                                                        Voltagem
1 & 3                                                                                                       Voltagem da bateria

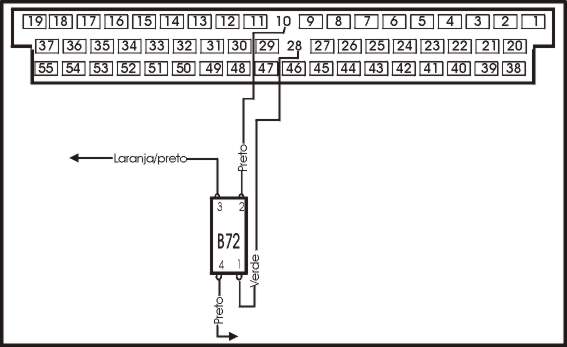

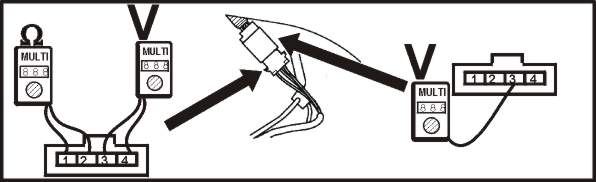

15)-Como testar sensor oxigênio aquecido(Sonda Lambda)


Como testar o sinal

TESTANDO

1 – Temperatura normal de funcionamento, ignição desligada, ligue o motor deixe na lenta, não desconecte o multi-plug cheque a voltagem com o MULTITESTE DIGITAL dos terminais do multi-plug .

Tabela

Terminais                                   Condição                                                  Voltagem
3 & 4                                     Motor na marcha lenta                                  0-0,9 V flutuando

16)-Como testar o aquecedor do sensor de oxigênio


Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plg do sensor da HO2S, cheque a resistência dos terminais do sensor  com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo

Tabela

Terminais                                                                                                        Resistência
1 & 2                                                                                                                          3 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plg do sensor HO2S, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                          Condição                                      Valtagem
2 & terra                                         Motor ligado                                  Voltagem da bateria

17)-Como testar válvula de canister (EVAP)


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da válvula de canister, cheque com o MULTITESTE DIGITAL a resistência dos terminais da válvula de canister, que devem coincidir com a tabela abaixo .

Tabela

Resistência                                                                                                                45 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da Válvula de canister, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                           Condição                                             Voltagem
1 & terra                                   ignição ligada motor parado              Voltagem da bateria

18)-Como testar relé da unidade central 1 e 2


Como testar operação


TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, cheque a resistência dos terminais do relé novamente, confira os testes com a tabela abaixo.

Tabela

Terminais                                       Condição                                               Resistência
30 & 87                                         Bateria desconectada                           Infinita
30 & 87                                         Bateria conectado                                           Zero
Bateria + no terminal 86
Bateria – no terminal 85

19)-Como testar relé da bomba de combustível


Checando operação.

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                      Condição                                                Resistência
30 & 87                                    Bateria desconectada                                     W Infinita
30 & 87                                   Bateria conectado                                                 Zero
Bateria + no terminal 86
Bateria – no terminal 85

20)-Como testar o relé do sensor do fluxo da massa de ar.


Como testar operação

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, cheque a resistência dos terminais do relé novamente, confira os testes com a tabela abaixo.

Tabela

Terminais                                   Condição                                                 Resistência
30 & 87                                    Bateria desconectada                                       W Infinita
30 & 87                                   Bateria conectado                                              Zero
Bateria + no terminal 86
Bateria – no terminal 85

21)-Como testar unidade central


TESTANDO

1- Ignição desligada, desconecte o multi-plug da unidade central, cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, se a Voltagem não for a especificada pela tabela confira os cabos, relés e fusíveis. Ignição ligada motor parado, cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, se a Voltagem não for a especificada pela tabela confira os cabos, relés e fusíveis.

Tabela

Terminais                                             Condição                                     Voltagem
18 & terra                                        Ignição desligada                      Voltagem da bateria
27 & terra                                  Ignição ligada motor parado         Voltagem da bateria
37 & terra                                  Ignição ligada motor parado          Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da unidade central, cheque a resistência dos terminais com o MUTLITESTE DIGITAL, se a resistência não for a especificada pela tabela abaixo, cheque os cabos.

Tabela

Terminais                                                                                                        Resistência
2 & terra                                                                                                                 zero
14 & terra                                                                                                              zero
19 & terra                                                                                                              zero
24 & terra                                                                                                              zero

22)-Como testar sensor de velocidade do veiculo (VSS)


TESTANDO

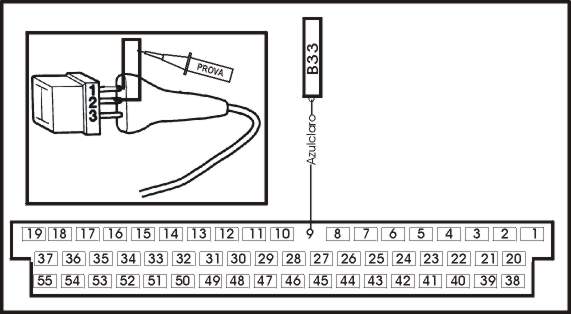

1 - Ignição desligada, não desconecte o multi-plg do sensor de velocidade, conecte a PONTA DE PROVA nos terminais do multi-plg, ignição ligada motor parado, eleve o carro no macaco hidráulico, gire a roda especificada, cheque se os leds piscam .

Tabela

Roda a ser girada                                                                                           direita frontal
Terminais                                                     Condição                                          Led
1 & 11                                                        roda girando                                        Piscando

23) –Como testar o interruptor inercial de combustivel.


TESTANDO

1 –Ignição desligada, desconecte o multi-plg do interruptor de inércia de combustível remova o interruptor, inverta o interruptor de inércia de combustível, cheque a resistência dos terminais com o MULTITESTE DIGITAL, aperte o botão de inicio e cheque a resistência, encaixe o interruptor desacione o botão e cheque a resistência dos terminais com o MULTITESTE DIGITAL, se a resistência não for a especificada pela tabela abaixo, cheque os cabos.

Tabela

Terminais                                        Condição                                              Resistência
C & CN                                           Botão acionado                                             Infinita
C & CN                                           Botão desacionado                                         zero
