CAPÍTULO 29





 APLICATIVOS NISSAN



NISSAN ECCS



Almera 1.4 GA14DE 1995

Almera 1.6 GA16DE 1995

Primera 1.6 GA16DE 1996





                                          COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é Mutliponto seqüencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose

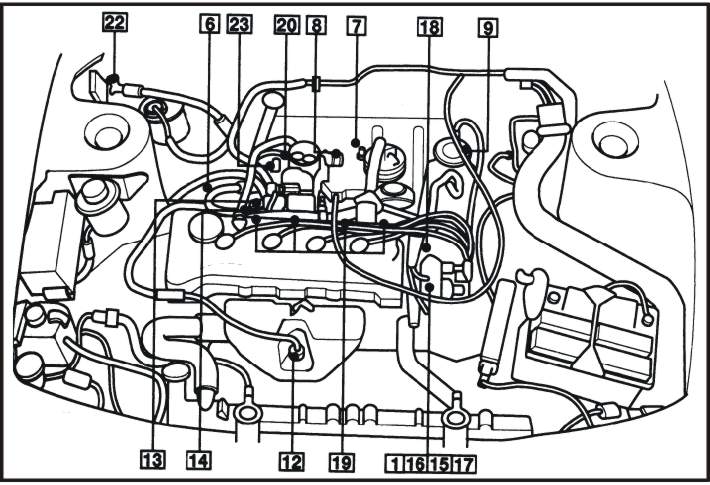

Localização dos Componentes


1 Atuador da posição do eixo de comando 2 Conector da unidade de dados
3 Sensor de gravação elétrica 4 Unidade central
5 Relé da unidade central 1 & 2 6 Sensor de temperatura da água
7 Válvula de canister 8 Came de velocidade da lenta
9 Filtro de combustível 10 Bomba de combustível
11 Relé da bomba de combustível 12 Sensor de oxigênio
13 Válvula de controle de ar da lenta 1 14 Válvula de controle de ar da lenta 2
15 Módulo de potência 16 Bobina de ignição
17 Distribuidor de ignição 18 Resistor do sinal de ignição
19 Válvula injetora 20 Sensor do fluxo de massa de ar
21 Interruptor da posição neutra (transmissão) 22 Guia do interruptor de pressão
23 Sensor de posição da borboleta 24 Sensor de velocidade do veiculo



                                     BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Verificar válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Válvula de escape

5 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGA QUANDO FRIO.

1 Examinar bateria e suas conexões.

2 Regulador da pressão de entrada da gasolina.

3 Verificar válvulas injetoras.

4 Regulador da saída do ar morno

5 Válvula de controle da baixa da lenta

6 Unidade central

MOTOR COM DIFICULDADE PARA PEGA QUANDO QUENTE 1 Regulador da pressão de entrada da gasolina.

2 Conector da unidade central

3 Válvulas injetoras

MOTOR COM PERDA DE POTÊNCIA QUANDO QUENTE 1 Regulador da pressão de entrada da gasolina.

2 Válvula de canister

3 Sistema de estanqueidade

MOTOR COM PERDA DE POTÊNCIA QUANDO FRIO 1 Sistema de estanqueidade

2 Sensor de fluxo de massa de ar .

MOTOR COM PERDA DE POTÊNCIA EM CONDIÇÕES NORMAIS 1 Sensor de oxigênio

2 Válvula de canister

3 Sensor de fluxo de massa de ar .

MOTOR FAZ BARULHO QUANDO LIGADO 1 Nível de combustível no tanque

2 Regulador da pressão de entrada da gasolina.

3 Válvulas injetoras

4 Unidade central.

MOTOR FAZ BARULHO QUANDO FRIO 1 Válvula de controle da lenta

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Válvula de controle da baixa da lenta

5 Conector da unidade central

MOTOR FAZ BARULHO QUANDO QUENTE 1 Sistema de estanqueidade

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina

4 Conector da unidade central

MARCHA LENTA ERRADA 1 Válvula de controle da lenta

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Sensor de oxigênio

5 Sistema de estanqueidade

6 Válvula de escape

7 Conector da unidade central

MOTOR FALHANDO E PERFORMANCE POBRE 1 Regulador da pressão de entrada da gasolina

2 Sistema de estanqueidade

BATENDO PINO 1 Sistema de estanqueidade

2 Válvula de escape

3 Válvula de canister

SURGINDO 1 Sensor de oxigênio

2 Válvula de escape



LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

11

Sensor da posição do eixo de comando

12

Sensor do fluxo de massa de ar

13

Sensor de temperatura da água

21

Sinal do circuito de ignição

28

Superaquecimento – unidade central com baixa voltagem

43

Sensor da posição da borboleta

55

Sem nenhum problema

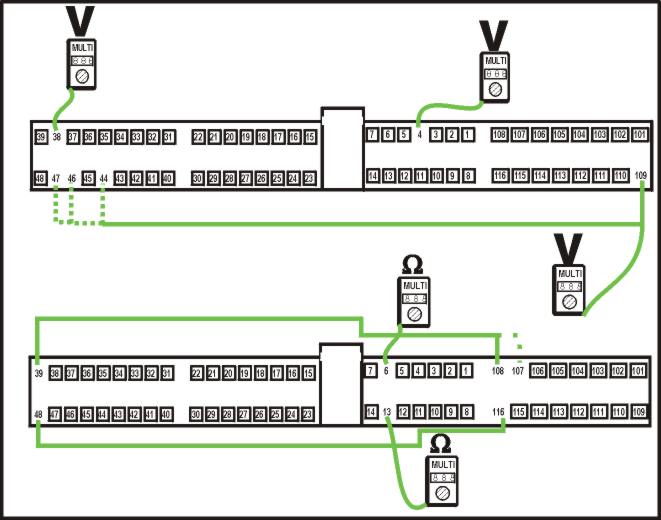

CONECTOR DA UNIDADE CENTRAL

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO                             DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A52

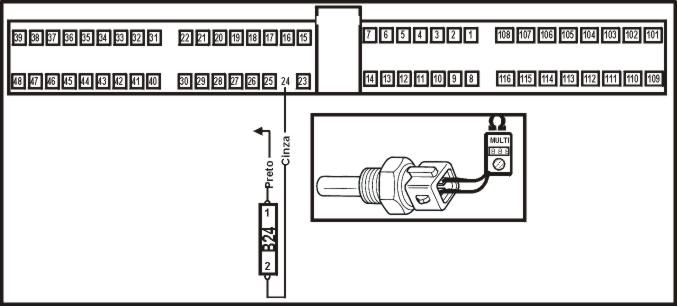

Sensor de temperatura da água

A126

Controle de temperatura do ar

A162

Modulo de controle da imobilização

B24

Sensor de temperatura da água.

B30

Sensor do volume da massa de ar.

B72

Sonda Lambda.

B132

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

C3

Supressor

F

Fusível.

K12

Relé do sensor de temperatura do motor

K17

Relé da unidade AC

K20

Relé da Bomba de Combustivel.

K46

Relé da unidade central

K 153

Relé do sensor da posição do eixo de comando

S3

Interruptor da lâmpada de aquecimento

S17

Interruptor do sensor AC

S30

Interruptor do aquecedor do vidro traseiro

S231

Interruptor do guia de pressão

S249

Interruptor da posição da transmissão

S259

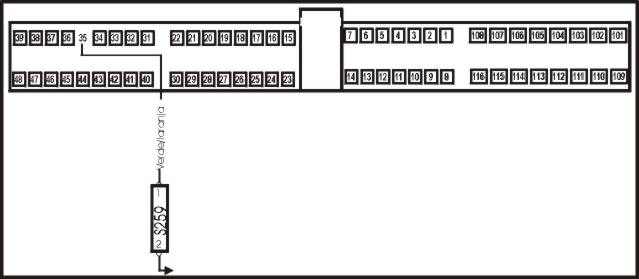

Interruptor da posição neutra (transmissão)

T1

Bobina de Ignição

X1

Conector da unidade central

Y3

Válvulas Injetoras.

Y97

Válvula de controle da marcha (transmissão)

Y99

Válvula de controle do ar da lenta

Y104

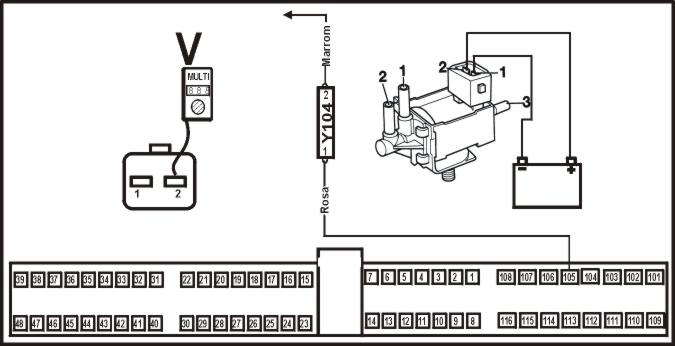

Válvula de canister

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

50

Interruptor de ignição – sinal de inicio

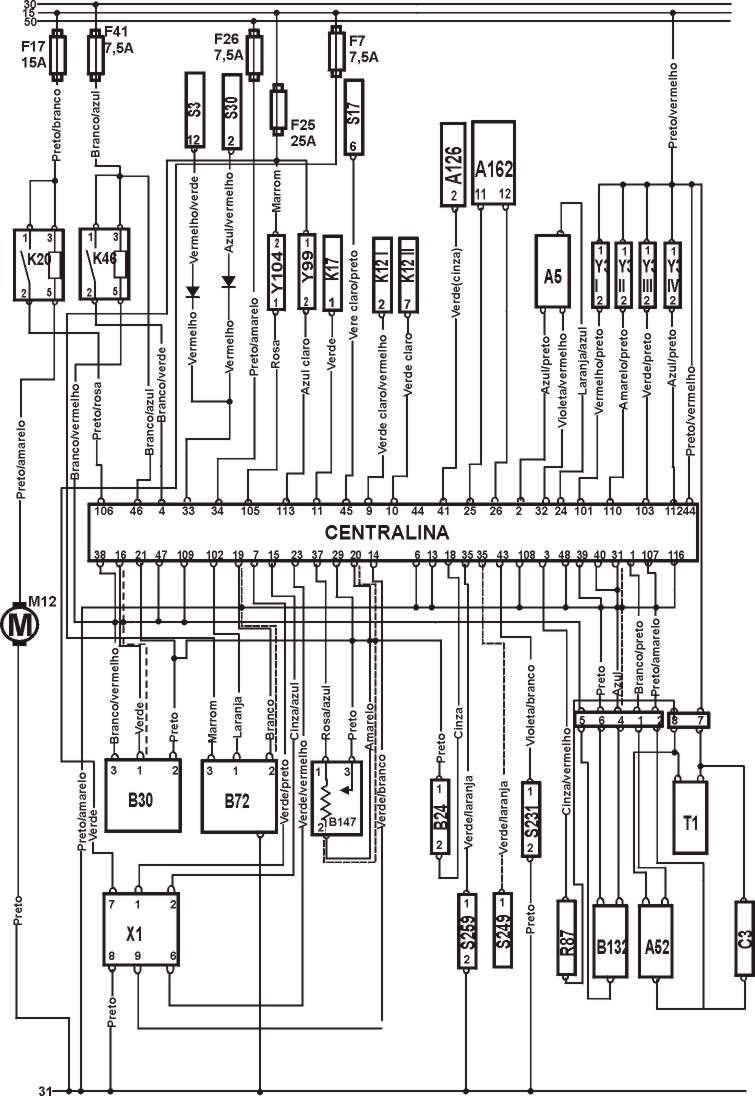

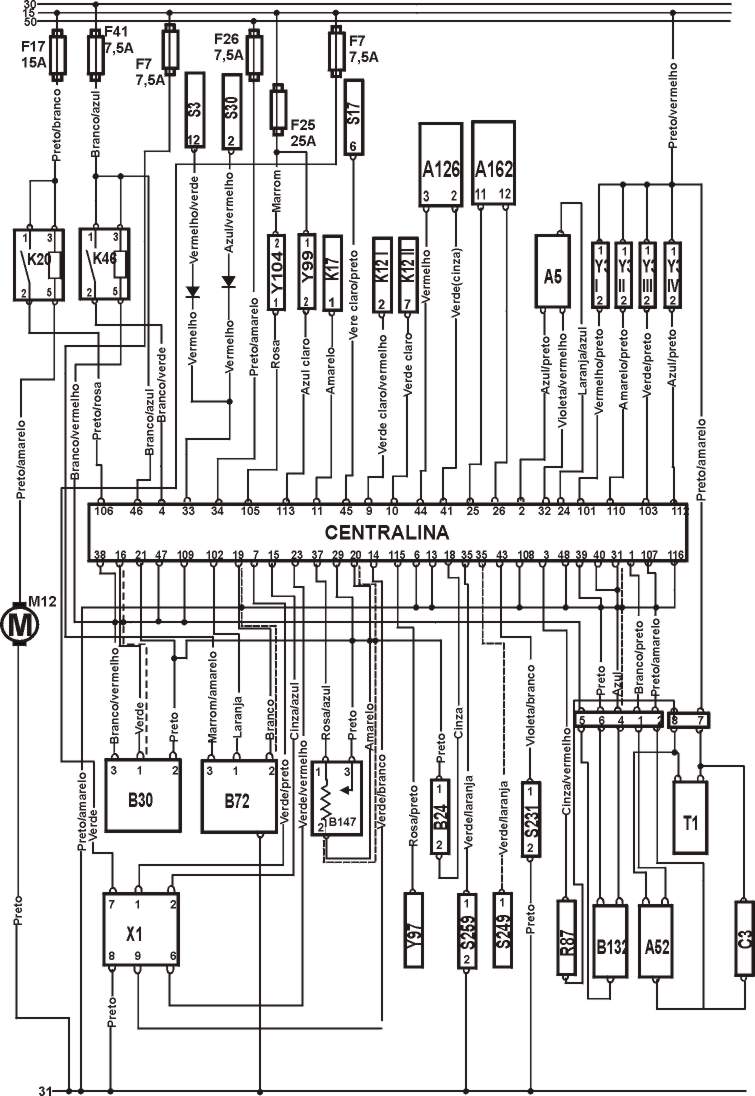

ESQUEMA ELÉTRICO DO NISSAN ALMERA RHD.


ESQUEMA ELÉTRICO DO NISSAN ALMERA LHD.

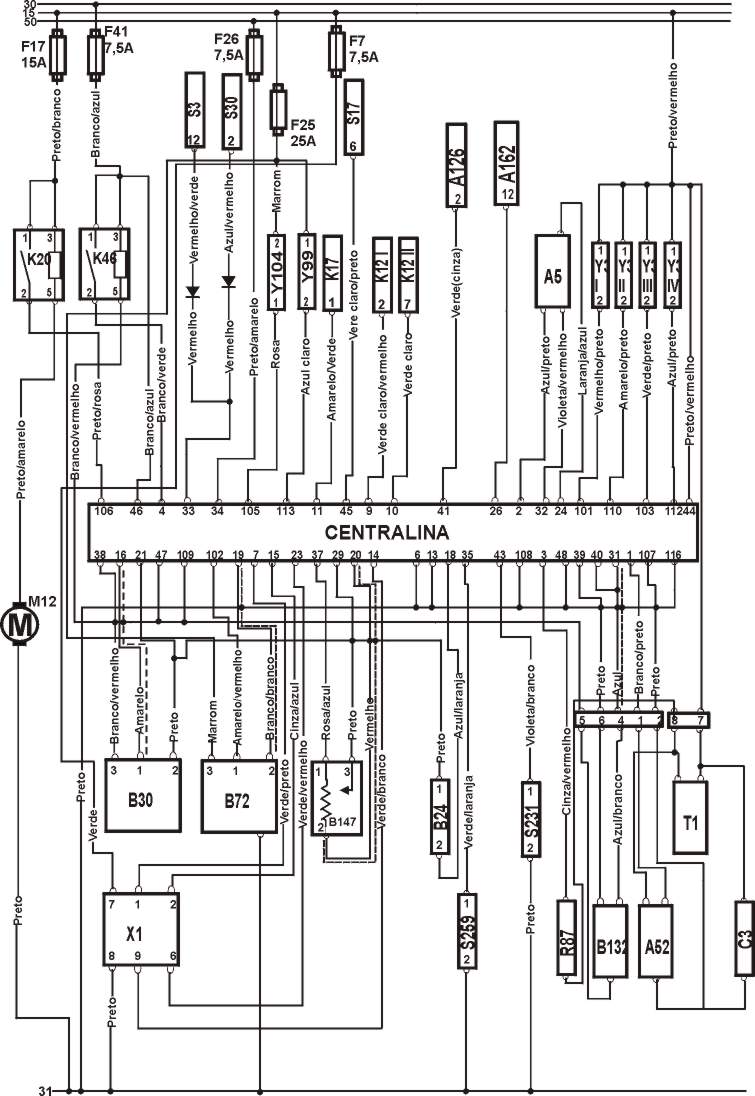

ESQUEMA ELÉTRICO DO NISSAN PRIMERA




COMO TESTAR OS COMPONENTES

1)- Como testar marcha lenta


Ajustamento

TESTANDO

1 –A marcha lenta é controlada eletronicamente, ligue o motor, funcione motor em 2000 RPM por cerca de 2 minutos, de Três aceleradas leves até 2500 RPM, deixe na lenta por um minuto, desligue o motor e a ignição, desconecte o multi-plug do sensor da posição da borboleta ligue o motor, deixe a lenta estabilizar, a base da lenta não especificada, ajuste a base da lenta com o parafuso da lenta, desligue a chave, reconecte o multi-plug ligue o motor, acelere o motor novamente por três vezes até 2500 RPM, deixe na lenta cheque a Regulagem da marcha lenta especificada na tabela abaixo.

Tabela

Temperatura                                                                                                    Resistência
Regulagem da marcha lenta
Com luzes acesas                                                                                                800±50 rpm
Sem luzes acesas                                                                                                700±50 rpm
Almera AT                                                                                                              800±50 rpm
Base da marcha lenta
Exceto Almera                                                                                                       650±50 rpm
Almera AT                                                                                                              750±50 rpm

2)- Como testar nível de CO

Ajustamento

TESTANDO

1 –O nível de CO é controlado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema (estanqueidade), teste os cabos e componentes elétricos com PONTA DE PROVA .

Tabela

Todos os modelos                                           0,2-1,2 % máximo- na ponta da mangueira
Cheque o nível de CO na velocidade do motor
Com luzes acesas                                                                                             800±50 rpm
Sem luzes acesas                                                                                              700±50 rpm
Almera AT                                                                                                           800±50 rpm

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante , sem ajuste possível..

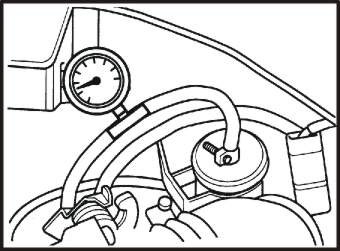

4)- Como testar pressão da gasolina


Checando.

TESTANDO

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel, ligue o motor e deixe na lenta desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida, faça a bomba de combustivel funcionar, compare a pressão com a especificada na tabela, reconecte a mamgueira de vácuo no regulador, faça a bomba de combustível funcionar novamente, compare a pressão com a especificada na tabela.

Tabela.

Sistema                                    Condições                                          Valores
Sistema                                 Vácuo   desligado                                    2,94 Bar
Regulado                              Vácuo ligado                                            2,45 Bar

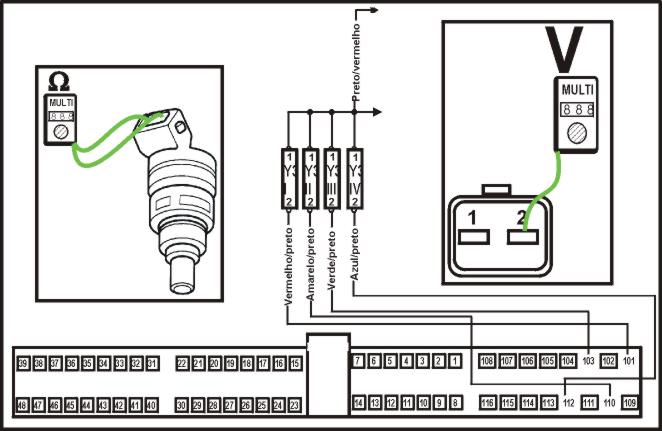

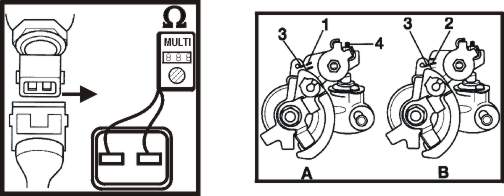

5)-Como testar válvulas injetora


TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora e com um MULTITESTE DIGITAL cheque a resistência dos terminais indicados na figura acima

Tabela

Terminais                                                                                                          Resistência
1 & 2                                                                                                                      10-14 W

Como testar o suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do injetor, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug, deve coincidir com a voltagem da tabela. faça o teste para todos injetores.

Tabela

Terminais Voltagem
2 & terra Voltagem da bateria

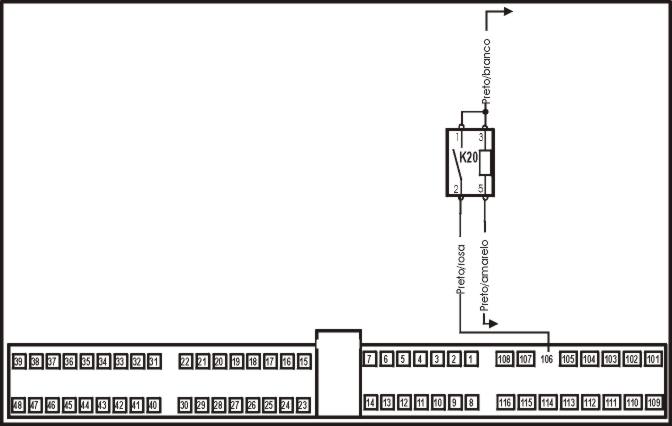

6)-Como testar bomba de combustível


Checando operação

TESTANDO

1 – Ignição ligada, motor parado, a bomba deve girar por cerca de 5 segundos, se a bomba não funcionar desligue a ignição, remova o relé da bomba de combustível, faça um jump entre a base dos terminais 3 & 5 do relé, ignição ligada motor parado, a bomba de combustível deve funcionar continuamente após o jump, se a bomba não funcionar desligue o motor, desconecte o muli-plug da bomba ligue a ignição, opera o interruptor, cheque a voltagem da bateria dos multi-pilugs de a voltagem não for a mesma especificada pela tabela confira cabos .

Tabela

Terminais                                                                                                             Voltagem
1 & 2                                                                                                          Voltagem da bateria

Checar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da bomba de combustível, e com um MULTITESTE DIGITAL cheque a resistência dos terminais da bomba de combustível .

Tabela

Temperatura                                                                                                   Resistência
1 & 2                                                                                                                     0,2-5,0 W

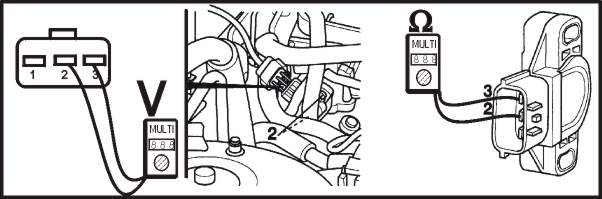

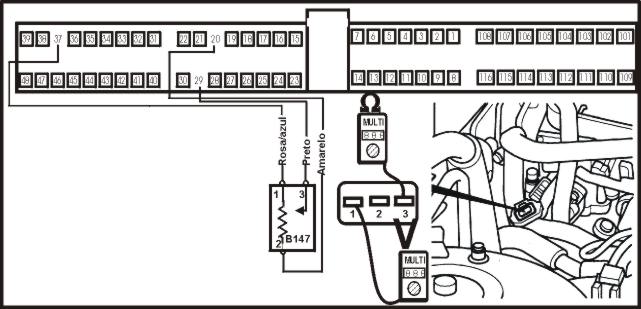

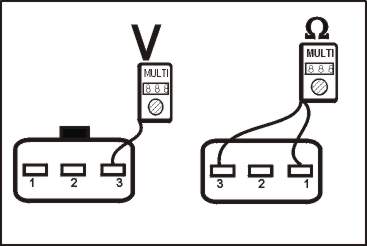

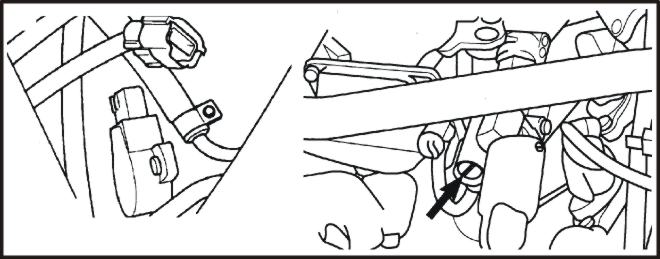

7)-Como testar Sensor da posição da borboleta


Como testar o suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais e terra do sensor TP, deve coincidir com a voltagem da tabela.

Tabela

Terminais                                     Condição                                                    Voltagem
1 & terra                          Ignição ligada motor parado                                      5V aproxi

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, e com um MULTITESTE DIGITAL cheque a resistência dos terminais do multi-plug.

Tabela

Terminais                                                                                                           Resistência
3 & terra                                                                                                                        Zero

Como testar voltagem

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas exponha os terminais o multi-plug, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais e terra do sensor TP, opera a válvula TP e cheque a voltagem dos terminais 2 e 3 a voltagem deve ser sem muitas oscilações deve coincidir com a voltagem da tabela.

Tabela

Terminais                                           Condição                                                Voltagem
2 & 3                                            Borboleta fechada                                0,35 a 0,65V aproxi
2 & 3                                   Borboleta totalmente aberta                                4,0 V aproxim

Como testar a resistência


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, e com um MULTITESTE DIGITAL cheque a resistência dos terminais do sensor TP opere a válvula e cheque a resistência dos terminais 2 & 3 , a resistência não deve ter muitas oscilações .

Tabela

Temperatura                                    Condição                                            Resistência
2 & 3                                         Borboleta fechada                                     500 W aproxi
2 & 3                                       Borboleta bem aberta                                4000 W aproxi

Ajuste do Almera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas exponha os terminais do multi-plug, ignição ligada motor parado, afrouxe o parafuso do sensor TP gire o sensor TP e cheque com o MULTITESTE a voltagem dos terminais 2 e 3 aperte o parafuso desligue a ignição, apague a memória da marcha lenta ligue o motor deixe na lenta deixe o motor chegar a temperatura normal de funcionamento desligue a ignição desconecte o multi-plug do sensor TP, ligue o motor deixe na lenta espere mais de 5 segundos, reconecte multi-plug ignição desligada.

Tabela

Terminais                                       Condição                                                  Voltagem
2 & 3                                         Borboleta fechada                                       0,5±0,1V aproxi

Ajuste do Primera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas exponha os terminais o multi-plug , ignição ligada motor parado, afrouxe o parafuso do sensor TP gire o sensor TP e cheque com o MULTITESTE a voltagem dos terminais 2 e 3 aperte o parafuso desligue a ignição, apague a memória da ligue a ignição , desligue a ignição espera pelo menos 5 segundos. repita 20 vezes .

Tabela

Terminais                                           Condição                                                Voltagem
2 & 3                                                 Borboleta fechada                                 0,5±0,1V aproxi

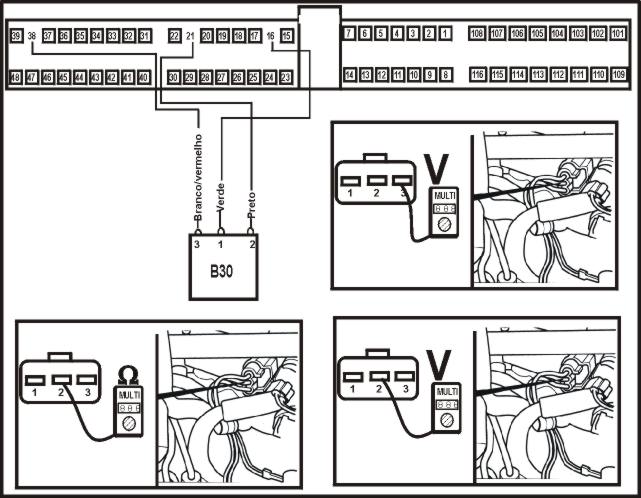

8)-Como testar sensor de fluxo de massa de ar


Checando a voltagem

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor do fluxo de massa de ar, apenas os exponha os terminais, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug, deve coincidir com a voltagem da tabela .

Tabela

Terminais                                         Condição                                                  Voltagem
1 & terra                              Ignição ligada motor parado                             1,0 V máxima
1 & terra                                       Marcha lenta                                                 1,2 a 1,8 V

Como testar conexão terra

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de fluxo de massa de ar, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                        Resistência
2 & terra                                                                                                                    zero

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor do fluxo de massa de ar, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do sensor de posição da borboleta, deve coincidir com a voltagem da tabela .

Tabela

Terminais                                     Condição                                                  Voltagem
3 & terra                                     Ignição ligada motor parado               Voltagem da bateria

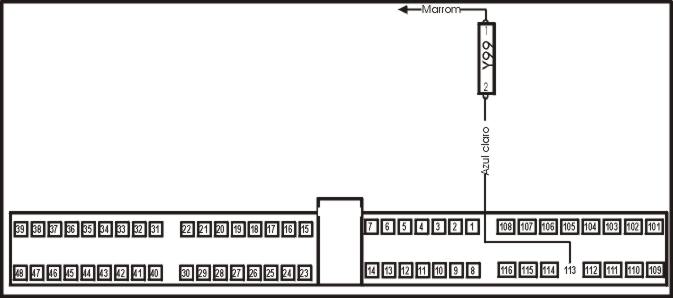

9)- Como testar Válvula de controle do ar da marcha lenta 1




Checando operação

TESTANDO

1 - Ignição desligada, ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela abaixo ignição desligada, desconecte o mutli-plug da unidade central, ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela.

Tabela

Temperatura                                                                                                     Resistência
Regulagem da marcha lenta
Com luzes acesas                                                                                            800±50 rpm
Sem luzes acesas                                                                                            700±50 rpm
Almera AT (transmissão automática)                                                            800±50 rpm
Base da marcha lenta
Exceto Almera                                                                                                 650±50 rpm
Almera AT AT (transmissão automática )                                                   750±50 rpm

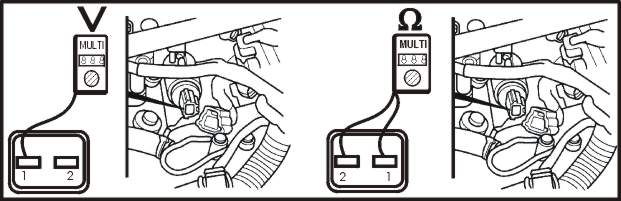

Checando suprimento de voltagem 29bbb.jpg (28873 bytes)

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta, ignição ligada motor parado com um MULTITESTE DIGITAL cheque a voltagem dos terminais e terra do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                           Voltagem
1 & terra                                                                                                 Voltagem da bateria

Checando a resistência

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug do Sensor confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                     Resistência
1 & 2                                                                                                               10 W aproxi

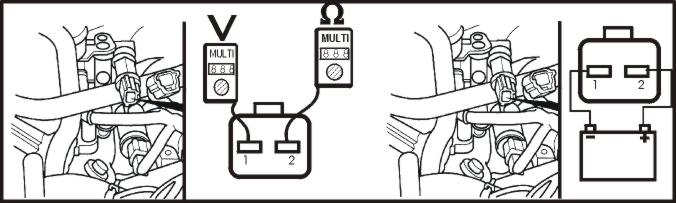

10)- Como testar Válvula de controle do ar da marcha lenta 2 com AC.


Checando suprimento de voltagem

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta, ligue o motor deixe na lenta, ligue o ar condicionado, com um MULTITESTE DIGITAL cheque a voltagem dos terminais e terra do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                           Condição                                                   Voltagem
1 & terra                                        Ar condicionado ligado                   Voltagem da bateria

Checando a conexão do terra


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta 2, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug do sensor confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                           Resistência
2 & Terra                                                                                                                    Zero

Checando a operação

TESTANDO

1 - Ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela abaixo ligue o ar condicionado cheque se a lenta é a mesma especificada na tabela abaixo se lenta não conferir com a especificada, desconecte o mutli-plug da válvula de controle da lenta 2 conecte o suprimento da bateria nos terminais da válvula IAC cheque se a válvula opera .

Tabela

Temperatura                                                                                                    Resistência
Regulagem da marcha lenta
Com luzes acesas                                                                                                800±50 rpm
Sem luzes acesas                                                                                               700±50 rpm
Almera AT                                                                                                            800±50 rpm
Ar condicionado ligado                                                                                     900 rpm min.
Terminal + da bateria 1
Terminal - da bateria 2

11)- Como testar o came de aceleração


Checando operação

TESTANDO

1 - Ligue o motor e deixe na lenta desconecte o mutli-plug do sensor ECT, cheque a resistência dos terminais do sensor ECT, checar os cames 1 e 3 da fig. A que deverão estar alinhados se necessário ajuste o parafuso ignição desligada, deixe o motor esfriar, confira a resistência, checar os cames 2 e 3 da fig. B que deverão estar alinhados, se não substituir o ECT. confere com a tabela

Tabela

Resistência do sensor ECT.                                                                 Marcas alinhadas
260-390 W                                                                                                                 1 & 3
1650-2400 W                                                                                                            2 & 3

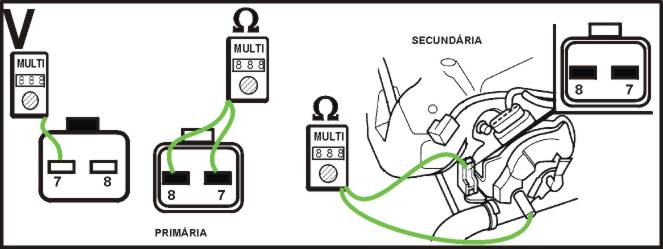

12)- Como testar a Bobina de ignição (A bobina esta incorporada ao distribuidor)


Como testar provisão de Voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do distribuidor de 2 pinos, ignição ligada motor parado, cheque a voltagem dos pinos dos multi-plug e o terra com o MULTITESTE DIGITAL, se a voltagem não a mesma especificada na tabela : cheque cabos e fusíveis.

Tabela

Terminais                                             Condição                                             Voltagem
7 & terra                              ignição ligada motor parado                     Voltagem da bateria

Checar resistência do primário.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do distribuidor de 2 pinos, confira a resistência dos terminais da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                         Resistência
7 & 8                                                                                                                    1,0 W aproxi

Checando resistência secundária

Testando

1 – Ignição desligada, desconecte o multi-plug do distribuidor de 2 pinos, remova a capa do distribuidor cheque a resistência dos terminais de alta tensão da bobina de ignição com MULITESTE DIGITAL , conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                      Resistência
7 & HT                                                                                                           10000 W aproxi

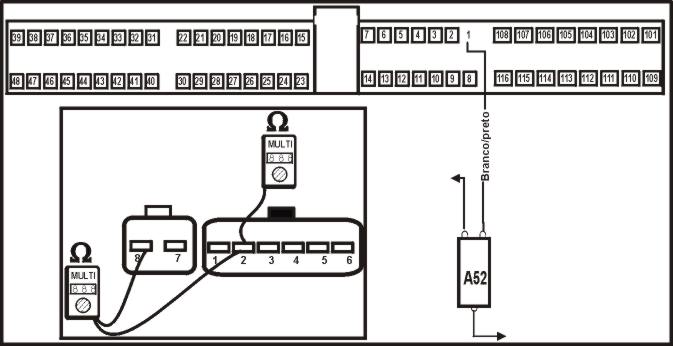

13)- Como testar amplificador de ignição

(O amplificador de ignição está incorporado ao distribuidor.


Checar continuidade

TESTANDO

1 – Ignição desligada, desconectar o Multi-plugs do distribuidor de 2 e 6 pinos, confira a resistência relevante dos terminais da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                     Resistência
2 & 8                                                                                                          Mais que zero

Checando conexão do terra

Testando

1 – Ignição desligada, desconectar o multi-plug de 6 pinos do distribuidor cheque a resistência dos terminais do multi-plug com MULITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                           Resistência
2 & terra                                                                                                                       zero

14)- Como testar sinal do Resistor da ignição.


Checando

Testando

1 – Ignição desligada, desconectar o multi-plug do sinal do Resistor cheque a resistência dos terminais do Resistor com MULITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                          Resistência
1 & 2                                                                                                                  2200 W apoxi.

15)-Sensor de temperatura da água (ECT)


TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura do motor (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. cheque a resistência dos terminais

Tabela

Temperatura                                                                                                   Resistência
20°C                                                                                                                   2100-2900 W
50°C                                                                                                                     600-1000 W
90°C                                                                                                                      230-260 W

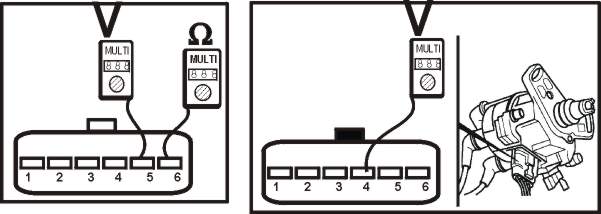

16)- Como testar o sensor da posição do eixo de Comando.(CMP)

(O sensor CMP também provem o sinal de RPM/TDC.


Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do distribuidor de 6 (pinos), cheque a resistência dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                         Resistência
6 & terra                                                                                                                   zero

Como testar provisão de Voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do distribuidor 6 (pinos), ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL..

Tabela

Terminais                                              Condição                                            Voltagem
5 & terra                                  ignição ligada motor parado                  Voltagem da bateria

Como testar sinal

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do distribuidor 6 (pinos) apenas exponha os terminais do multi-plug do distribuidor, ligue o motor, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL ligue o motor e deixe na lenta, cheque voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL acelere o motor até os 2000 rpm especificados na tabela e cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL.

Tabela

Terminais                                          Condição                                                 Voltagem
4 & terra                                             Motor ligado                                              1,5-3,0 V
4 & terra                                     Motor na marcha lenta                                      1,5-3,0 V
4 & terra                                           2000 rpm                                                     1,5-3,0 V

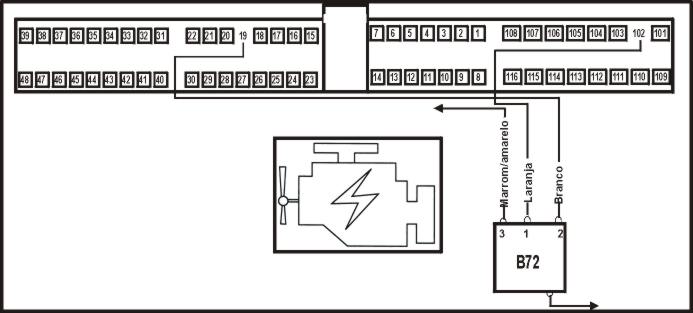

17)- Como testar sensor oxigênio aquecido(Sonda Lambda)


Checando operação

TESTANDO

1 –Ignição desligada, unidade com próprio diagnóstico, ligue o motor, faça o motor a 2000 rpm por 2 minutos, cheque se a lâmpada de indicação de mal funcionamento do motor acende mais de 5 vezes em 10 segundos .

18)- Como testar aquecedor sensor de oxigênio


Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor da HO2S, cheque a resistência dos terminais do sensor  com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo

Tabela

Terminais                                                                                                        Resistência
1 & 3                                                                                                                   2,3-4,3 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do sensor HO2S, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                                                                                      Resistência
3 & terra                                                                                                   Voltagem da bateria

19)- Como testar válvula de canister (EVAP)


Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula EVAP, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                      Condição                                                  Voltagem
2 & terra                           ignição ligada motor parado                    Voltagem da bateria

Como testar operação

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula EVAP, cheque o fluxo de ar nas válvulas especificadas, conecte o suprimento de voltagem da bateria nos terminais da válvula EVAP, cheque se o fluxo de ar corre pela válvula .

Tabela

Condição                                 Corrente de ar                            Sem corrente de ar
Voltagem da bateria desconectada       1 & 3                                         1 & 2
Voltagem da bateria conectada             1 & 2                                         1 & 3
Terminal da bateria + 2
Terminal da bateria – 1

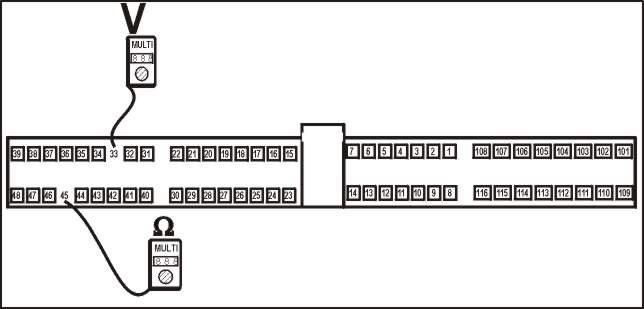

20)- Como testar sensor da carga elétrica


TESTANDO

1 – Ignição desligada, desconectar o multi-plug da unidade central, ignição ligada motor parado ligue o interruptor do aquecedor do vidro traseiro, cheque a voltagem dos terminais e terra do multi-plug, desligue a ignição desligue o interruptor do aquecedor do vidro traseiro, cheque a voltagem dos terminais e terra do multi-plug, ignição ainda desligada mas o aquecedor do vidro traseiro ligado cheque a resistência dos terminais e terra do multi-plug

Tabela

Terminais                                     Condição                                               Voltagem
33 & terra                         aquecedor do vidro traseiro ligado          Voltagem da bateria
33 & terra                            Luminárias internas ligadas                    Voltagem da bateria
Terminais Condição Resistência
45 & terra                            interruptor do ventilador ligado                            zero

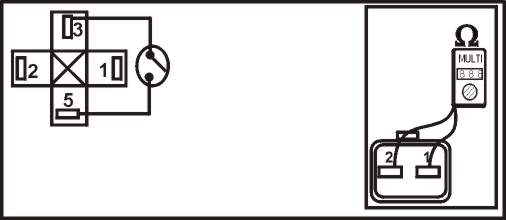

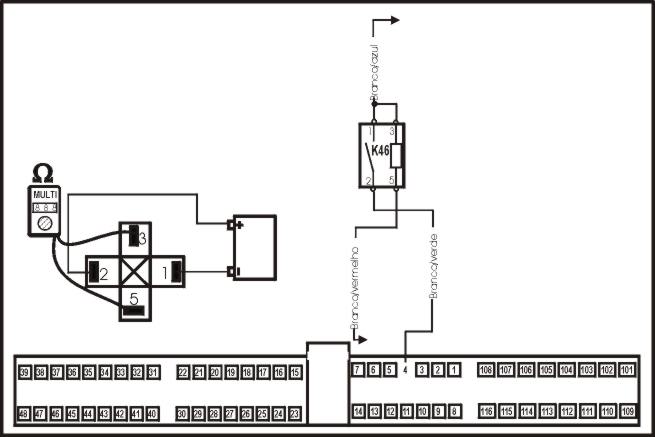

21)- Como testar o relé do Módulo


Checando a operação

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                   Condição                                             Resistência
3 & 5                                     Bateria desconectada                                        W Infinita
3 & 5                                     Bateria conectado                                               Zero
Bateria + no terminal 1
Bateria – no terminal 2

22)- Como testar relé da bomba de combustível


TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                      Condição                                             Voltagem
3 & 5                                          Bateria desconectada                         Infinita
3 & 5                                          Bateria conectado                                       Zero
Bateria + no terminal 1
Bateria – no terminal 2

23)- Como testar unidade central


Como testar suprimento de voltagem

TESTANDO

1- Ignição desligada, desconecte o multi-plug da unidade central, cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, ignição ligada motor parado, cheque a Voltagem dos terminais e terra do multi-plug conecte multi-plug terminais especificados no terra, cheque a Voltagem dos terminais e terra do multi-plug, se a voltagem não for a especificada cheque cabos e relés.

Tabela

Terminais                                        Condição                                             Voltagem
46 & terra                                  Ignição desligada                           Voltagem da bateria
44 & terra                           gnição ligada motor parado                Voltagem da bateria
Terminal 4 aterrado
38 & terra                                 Ignição desligada                            Voltagem da bateria
47 & terra                                Ignição desligada                            Voltagem da bateria
109 & terra                              Ignição desligada                             Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 –Ignição desligada , desconecte o multi-plug da unidade central, conecte a caixa de fuga na unidade central, cheque a resistência dos terminais da caixa de fuga com o MUTLITESTE DIGITAL, se a resistência não for a especificada pela tabela abaixo, cheque os cabos.

Tabela

Terminais                                                                                                      Resistência
6 & terra                                                                                                                zero
13 & terra                                                                                                             zero
39 & terra                                                                                                             zero
48 & terra                                                                                                            zero
107 & terra                                                                                                          zero
108 & terra                                                                                                          zero
116 & terra                                                                                                         zero

24)- Como testar interruptor da pressão da direção hidráulica.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do interruptor PSP, ligue o motor e deixe na lenta, cheque a resistência dos terminais do interruptor PSP, gire o volante do carro quando estiver checando a resistência .

Tabela

Terminais                                                Volante                                          Resistência
1 & 2                                                         para frente                               Infinita
1 & 2                                                         sendo virado                                        zero

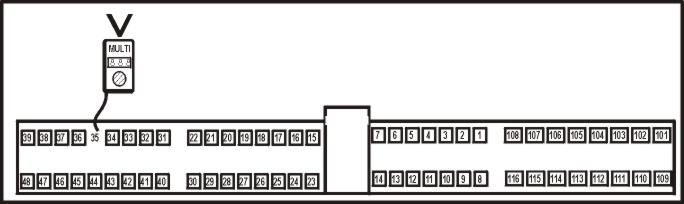

25) - Como testar interruptor do cambio automático




Como testar operação


TESTANDO

1 – Ignição desligada, não desconecte o multi-plug da unidade central apenas exponha os terminais do multi-plug, ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL, mova o seletor para a posição indicada na tabela e confira a voltagem .

Tabela

Terminais                               Posição da alavanca do seletor                         Voltagem
35 & terra                                             Parque                                                               zero
35 & terra                                            Neutro                                                                zero
35 & terra                                 Todas outras posições                                     5,0 V aprox

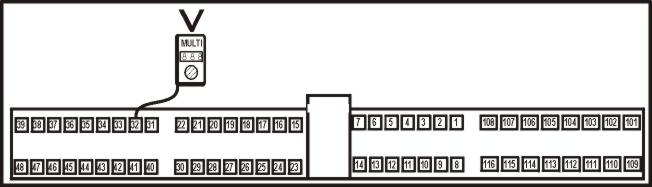

26) - Como testar sensor de velocidade do veiculo (VSS)


Como testas voltagem

TESTANDO

1 - Ignição desligada, não desconecte o multi-plug apenas exponha os terminais do multi-plug da unidade central, ignição ligada motor parado, gire a roda especificada na tabela, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug .

Tabela

Roda sendo girada                                                                                         Dianteira
Terminais                                              Condição                                          Voltagem
32 & terra                                          Ignição ligada motor parado                     0-4,2 V
