CAPÍTULO 36











APLICATIVOS NISSAN





NISSAN ECCS











Almera GTI SR20DE 1996

Primera 2.0 SR20DE 1996





                                                  COMO FUNCIONA ESTE SISTEMA

¤ Este sistema é Mutliponto seqüencial , com 4 válvulas injetoras que possui autodiagnose ou seja que caso tenha alguma falha possui uma lâmpada de falha no painel de instrumento. O sistema armazena os dados que poderão ser diagnosticado com o sistema do código de falhas.

¤ A unidade central opera no modo emergência quando um sensor falha, assim o motorista conseguirá levar o carro até a oficina.

¤ Unidade central é incorporada com a função alto diagnose

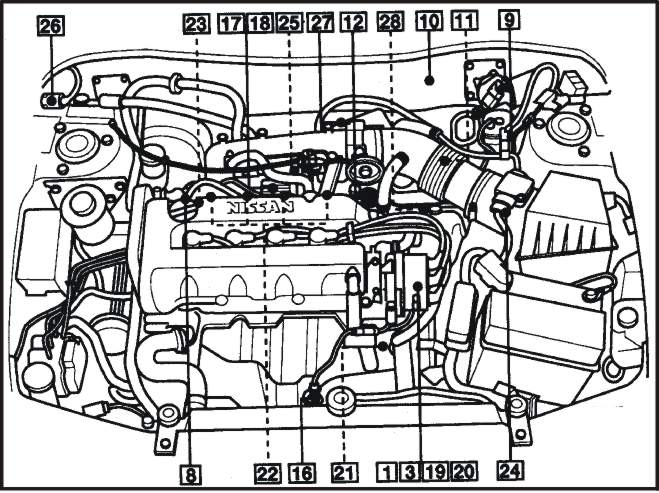

                                              Localização dos Componentes


1 Atuador da posição do eixo de comando 2 Conector da unidade de dados
3 Distribuidor 4 Sensor de gravação elétrica
5 Unidade central 6 Relé de unidade Almera
7 Relé de unidade Primera 8 Sensor de temperatura da água
9 Válvula de canister Primera 10 Válvula de canister Almera
11 Filtro de combustível 12 Regulado de pressão do combustível
13 Bomba de combustível 14 Relé da bomba de combustível Almera
15 Relé da bomba de combustível Primera 16 Sensor de oxigênio
17 Válvula de controle de ar da lenta 1 18 Válvula de controle de ar da lenta 2
19 Módulo de potência 20 Bobina de ignição
21 Resistor do sinal de ignição 22 Válvula injetora
23 Sensor de detonação 24 Sensor do fluxo de massa de ar
25 Interruptor da posição neutra (transmissão) 26 Guia do interruptor de pressão
27 Sensor de posição da borboleta 28 Sensor de velocidade do veiculo



                                                 BUSCA DE FALHA PELO SINTOMA

PROBLEMA

POSIVEIS CAUSAS

MOTOR NÃO PEGA

1 Examinar bateria e suas conexões.

2 Verificar válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Válvula de escape

5 Conector da unidade central

MOTOR COM DIFICULDADE PARA PEGA QUANDO FRIO.

1 Examinar bateria e suas conexões.

2 Regulador da pressão de entrada da gasolina.

3 Verificar válvulas injetoras.

4 Regulador da saída do ar morno

5 Válvula de controle da baixa da lenta

6 Unidade central

MOTOR COM DIFICULDADE PARA PEGA QUANDO QUENTE 1 Regulador da pressão de entrada da gasolina.

2 Conector da unidade central

3 Válvulas injetoras

MOTOR COM PERDA DE POTÊNCIA QUANDO QUENTE 1 Regulador da pressão de entrada da gasolina.

2 Válvula de canister

3 Sistema de estanqueidade

MOTOR COM PERDA DE POTÊNCIA QUANDO FRIO 1 Sistema de estanqueidade

2 Sensor de fluxo de massa de ar .

MOTOR COM PERDA DE POTÊNCIA EM CONDIÇÕES NORMAIS 1 Sensor de oxigênio

2 Válvula de canister

3 Sensor de fluxo de massa de ar .

MOTOR FAZ BARULHO QUANDO LIGADO 1 Nível de combustível no tanque

2 Regulador da pressão de entrada da gasolina.

3 Válvulas injetoras

4 Unidade central.

MOTOR FAZ BARULHO QUANDO FRIO 1 Válvula de controle da lenta

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Válvula de controle da baixa da lenta

5 Conector da unidade central

MOTOR FAZ BARULHO QUANDO QUENTE 1 Sistema de estanqueidade

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina

4 Conector da unidade central

MARCHA LENTA ERRADA 1 Válvula de controle da lenta

2 Válvulas injetoras

3 Regulador da pressão de entrada da gasolina.

4 Sensor de oxigênio

5 Sistema de estanqueidade

6 Válvula de escape

7 Conector da unidade central

MOTOR FALHANDO E PERFORMANCE POBRE 1 Regulador da pressão de entrada da gasolina

2 Sistema de estanqueidade

BATENDO PINO 1 Sistema de estanqueidade

2 Válvula de escape

3 Válvula de canister

SURGINDO 1 Sensor de oxigênio

2 Válvula de escape



LISTA DO CÓDIGO DE FALHA.

CÓDIGO

POSSIVEL DEFEITO

11

Sensor da posição do eixo de comando

12

Sensor do fluxo de massa de ar

13

Sensor de temperatura da água

21

Sinal do circuito de ignição

28

Superaquecimento – unidade central com baixa voltagem

34

Sensor de detonação

43

Sensor da posição da borboleta

55

Sem nenhum problema

IDENTIFICAÇÃO DOS COMPONENTES DO ESQUEMA ELÉTRICO .

CODIGO DISCRIÇÃO DO COMPONENTE.

A5

Painel de Instrumentos.

A35

Unidade Central.

A52

Sensor de temperatura da água

A162

Modulo de controle da imobilização

B24

Sensor de temperatura da água.

B30

Sensor do volume da massa de ar.

B69

Sensor de detonação

B72

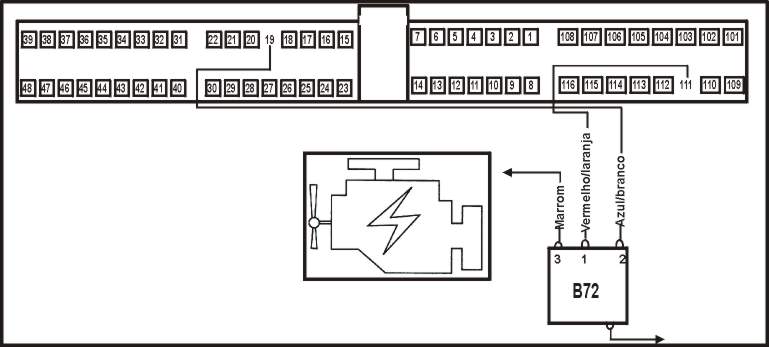

Sonda Lambda.

B132

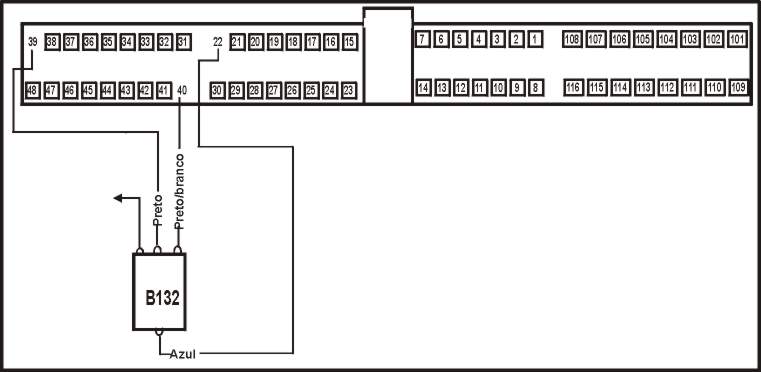

Sensor da posição do eixo de comando.

B147

Sensor da Posição da Borboleta.

C3

Supressor

F

Fusível.

K12

Relé do sensor de temperatura do motor

K20

Relé da Bomba de Combustivel.

K46

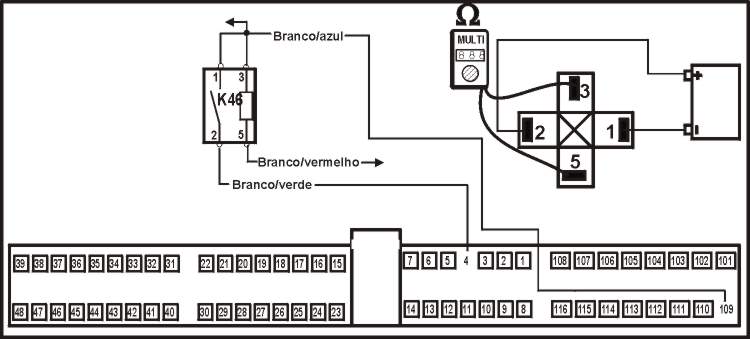

Relé da unidade central

K 143

Relé do compressor de embreagem

M12

Bomba de combustivel

R87

Resistor de sinal de ignição

S3

Interruptor da lâmpada de aquecimento

S30

Interruptor do aquecedor do vidro traseiro

S63

Sensor de refrigeração da pressão

S231

Interruptor do guia de pressão

S249

Interruptor da posição da transmissão

S259

Interruptor da posição neutra (transmissão)

S329

Interruptor da temperatura de entrada de ar

T1

Bobina de Ignição

X1

Conector da unidade central

Y3

Válvulas Injetoras.

Y97

Válvula de controle da marcha (transmissão)

Y99

Válvula de controle do ar da lenta

Y104

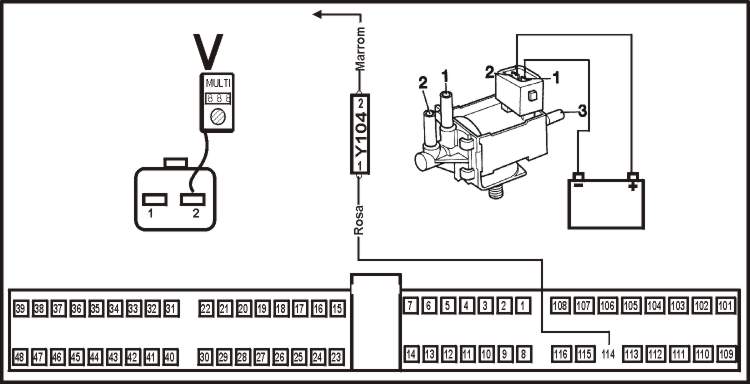

Válvula de canister

15

Ignição ligada motor parado.

30

Positivo da Bateria (+)

31

Negativo da Bateria (-)

50

Interruptor de ignição – sinal de inicio

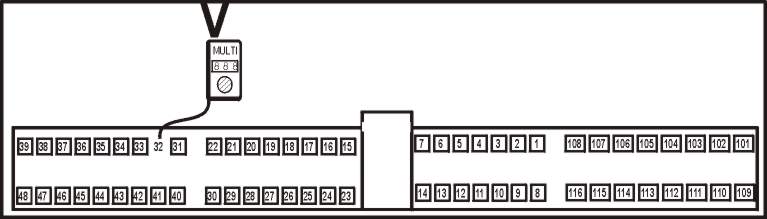

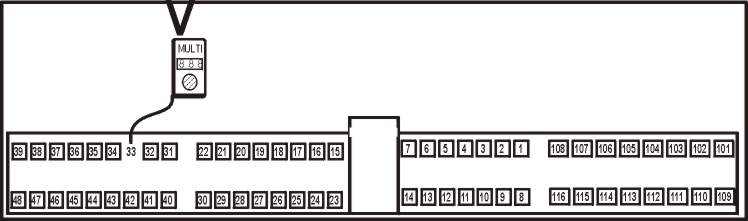

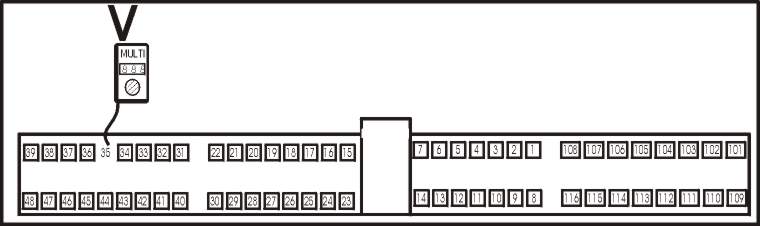

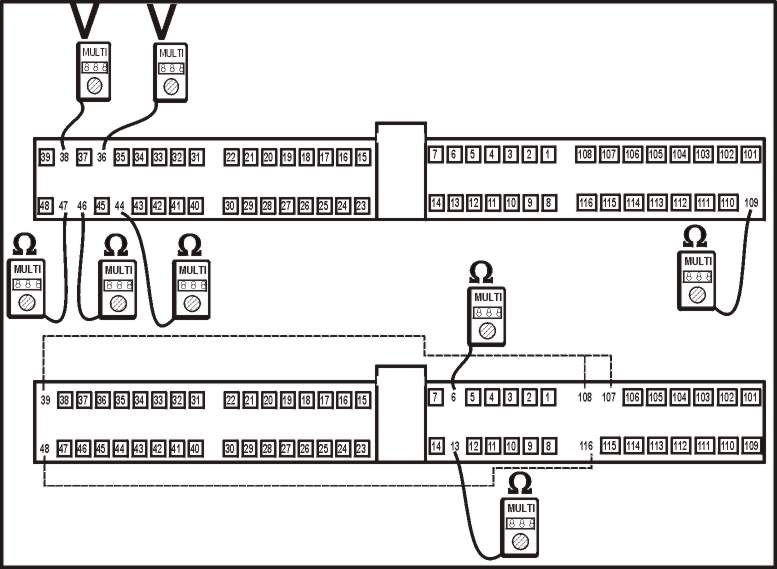

CONECTOR DA UNIDADE CENTRAL

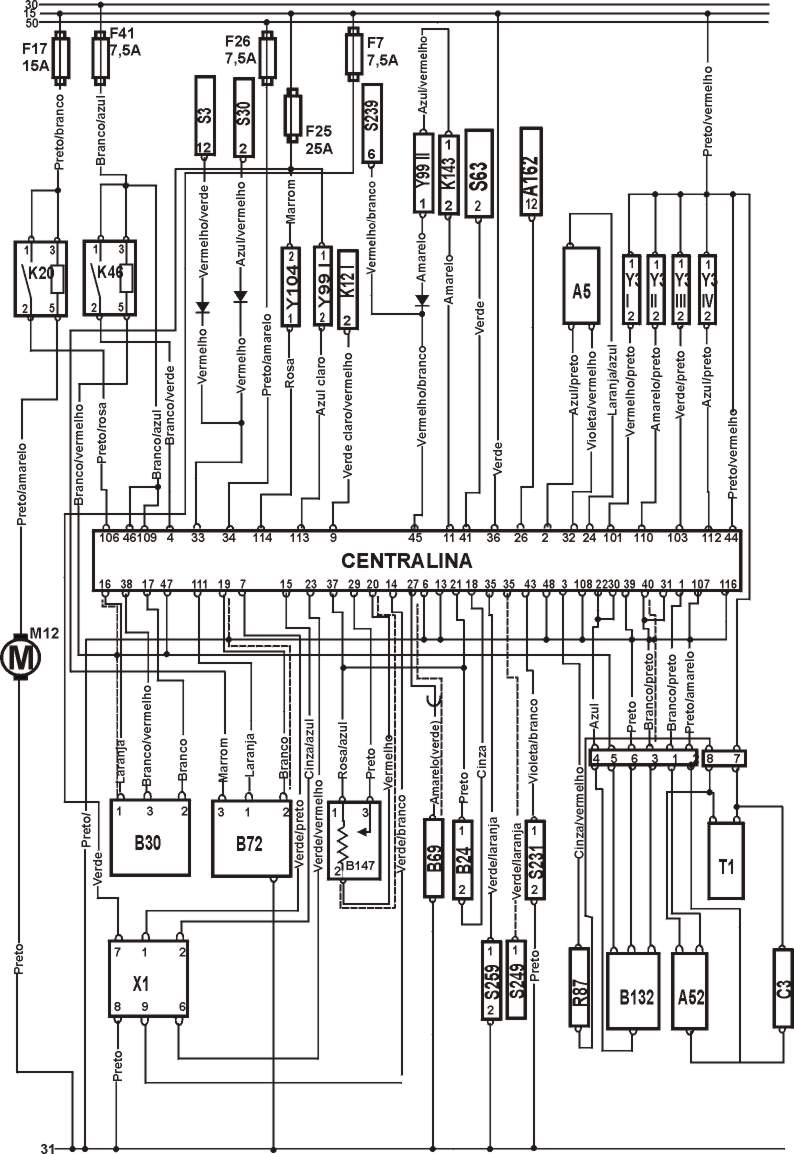

ESQUEMA ELÉTRICO DO NISSAN ALMERA






ESQUEMA ELETRICO DO NISSAN PRIMERA.




COMO TESTAR OS COMPONENTES

1)- Como testar marcha lenta


Ajuste

TESTANDO

1 –A marcha lenta é controlada eletronicamente, ligue o motor, gire o motor em 2000 RPM por cerca de 2 minutos, de Três aceleradas leves até 2500 RPM, deixe na lenta por um minuto, desligue o motor e a ignição, desconecte o multi-plug do sensor da posição da borboleta ligue o motor, deixe a lenta estabilizar, a base da lenta não especificada, ajuste a base da lenta com o parafuso da lenta, desligue a chave, reconecte o multi-plug ligue o motor, acelere o motor novamente por três vezes até 2500 RPM , deixe na lenta cheque a Regulagem da marcha lenta especificada na tabela abaixo.

Tabela

Temperatura                                                                                                 Resistência
Regulagem da marcha lenta
Primera com luzes acesas -                                                                         AT 750±50 rpm
Primera com luzes acesas-                                                                          MT 825±50 rpm
Primera sem luzes acesas                                                                           750±50 rpm
Almera                                                                                                            750±50 rpm
Base da marcha lenta
Almera                                                                                                            700±50 rpm
Primera                                                                                                           700+75-50 rpm

2)- Como testar nível de CO

TESTANDO

1 –O nível de CO é controlado eletronicamente sem ajuste possível, nível de CO fora do especificado: cheque vazamento de ar no sistema (estanqueidade), teste os cabos e componentes elétricos com PONTA DE PROVA .

Tabela

Todos os modelos                                                    0,5 % máximo- na ponta da mangueira
Cheque o nível de co na velocidade do motor
Primera com luzes de dia                                                                             MT 825±50 rpm
Primera com luzes de dia                                                                             AT 750±50 rpm
Primera sem luzes de dia                                                                             750±50 rpm
Almera                                                                                                             750±50 rpm

3)- Como testar posição inicial do regulador de pressão

TESTANDO

1 – Posição inicial do regulador de pressão pré- fixada pelo fabricante , sem ajuste possível..

4)- Como testar pressão da gasolina


Checando

TESTANDO

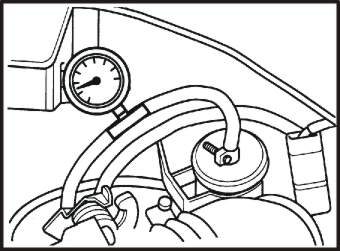

1 – Ignição desligada, conecte um MANÔMETRO na mangueira de combustivel, de partida no motor e deixe funcionando em marcha lenta desconecte a mangueira de vácuo do regulador de pressão de combustível, compare a pressão medida,  compare a pressão com a especificada na tabela, conecte a mangueira de vácuo no regulador, compare a pressão com a especificada na tabela

Tabela.

Sistema                                     Condições                                       Valores
Sistema                                  Vácuo desligado                                   3,0 Bar
Regulado                                Vácuo ligado                                         2,4 Bar

5)- Como testar válvulas injetoras


Checando a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da válvula injetora e com um MULTITESTE DIGITAL cheque a resistência dos terminais indicados na figura acima.

Tabela

Terminais                                                                                                       Resistência
1 & 2                                                                                                                    10-14 W

Como testar o suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do injetor, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug, deve coincidir com a voltagem da tabela .faça o teste para todos injetores.

Tabela

Terminais                                                                                                     Voltagem
2 & terra                                                                                                Voltagem da bateria

6)- Como testar bomba de combustível


TESTANDO

1 – Ignição ligada motor parado, a bomba deve girar por cerca de 5 segundos, se a bomba não funcionar desligue a ignição, remova o relé da bomba de combustível, faça um jump entre a base dos terminais 3 & 5 do relé, ignição ligada motor parado, a bomba de combustível deve correr continuamente após o jump, se a bomba não correr desligue o motor, desconecte o muli-plug da bomba ligue a ignição, opera o interruptor, cheque a voltagem da bateria dos multi-pilugs de a voltagem não for a mesma especificada pela tabela confira cabos .

Tabela

Terminais                                                                                                       Voltagem
1 & 2                                                                                                        Voltagem da bateria

Checar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug da bomba de combustível , e com um MULTITESTE DIGITAL cheque a resistência dos terminais da bomba de combustível .

Tabela

Terminais                                                                                                   Resistência
1 & 2                                                                                                               0,2-5,0

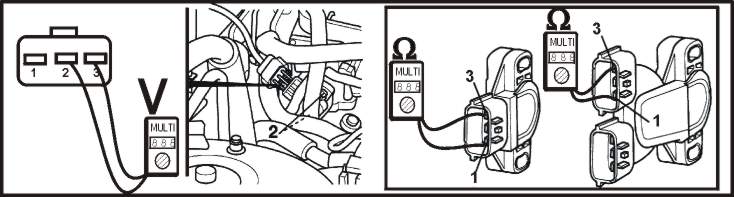

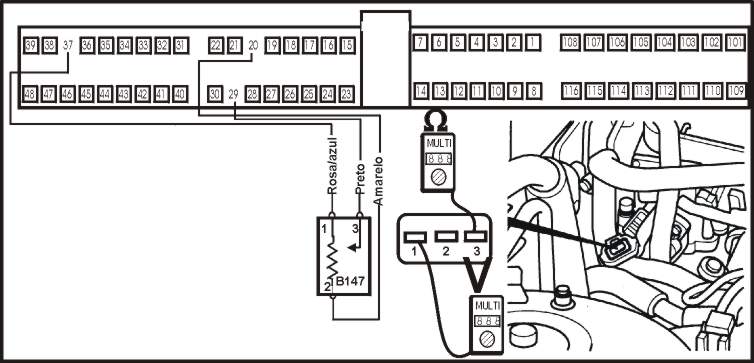

7) Como testar Sensor da posição da borboleta


Como testar o suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais e terra do multi-plug, deve coincidir com a voltagem da tabela.

Tabela

Terminais                                              Condição                                          Voltagem
1 & terra                                     Ignição ligada motor parado                        5V aproxi

Como testar conexão do terra

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, e com um MULTITESTE DIGITAL cheque a resistência dos terminais do multi-plug e terra.

Tabela

Temperatura                                                                                          Resistência
3 & terra                                                                                                        Zero

Como testar a operação


TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas os exponha, ignição ligada motor parado, e com um MULTITESTE DIGITAL cheque a Voltagem  dos terminais do sensor TP (1) opere a válvula e cheque a voltagem dos terminais, opere a válvula, a voltagem não deve ter muitas oscilações .

Tabela

Temperatura                                       Condição                                         Voltagem
2 & 3                                              Borboleta fechada                                0,35-0,65 V aproa
2 & 3                                              Borboleta bem aberta                          4,0 V aproa

Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor TP, e com um MULTITESTE DIGITAL cheque a resistência dos terminais do sensor TP opere a válvula e cheque a resistência dos terminais 2 & 3, a resistência não deve ter muitas oscilações .

Tabela

Temperatura                                         Condição                                            Resistência
2 & 3                                                  Borboleta fechada                                  1000 W aproxi
2 & 3                                                 Borboleta bem aberta                           10000 W aproxi

Ajuste do Almera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas exponha os terminais do multi-plug, ignição ligada motor parado, afrouxe o parafuso do sensor TP gire o sensor TP e cheque com o MULTITESTE a voltagem dos terminais 2 e 3 aperte o parafuso desligue a ignição, resete a memória da marcha lenta ligue o motor deixe na lenta deixe o motor chegar a temperatura normal de funcionamento desligue a ignição desconecte o muli-plug do sensor TP, ligue o motor deixe na lenta espere mais de 5 segundos, reconecte multi-plug ignição desligada.

Tabela

Terminais                                           Condição                                            Voltagem
2 & 3                                                Borboleta fechada                                0,5±0,1V aproxi

Ajuste do Primera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor TP apenas exponha os terminais o multi-plug, ignição ligada motor parado, afrouxe o parafuso do sensor TP gire o sensor TP e cheque com o MULTITESTE a voltagem dos terminais 2 e 3 aperte o parafuso desligue a ignição, recepte a memória da ligue a ignição, desligue a ignição espera pelo menos 5 segundos . repita 20 vezes .

Tabela

Terminais                                               Condição                                          Voltagem
2 & 3                                                 Borboleta fechada                                0,5±0,1V aproxi

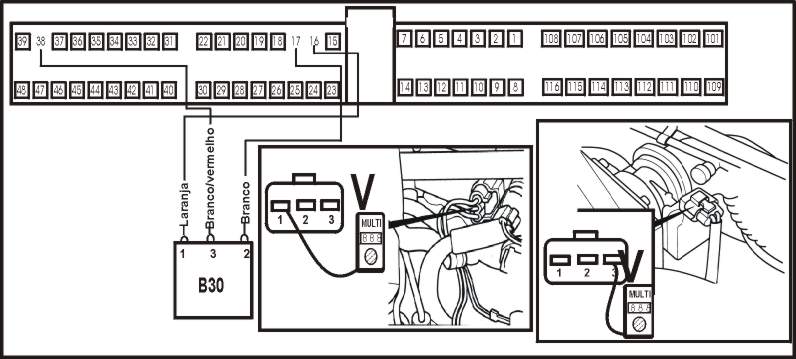

8)- Como testar sensor de fluxo de massa de ar


Como testar o suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor do fluxo de massa de ar, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais do multi-plug, deve coincidir com a voltagem da tabela .

Tabela

Terminais                                             Condição                                          Voltagem
3 & terra                                   Ignição ligada motor parado               Voltagem da bateria

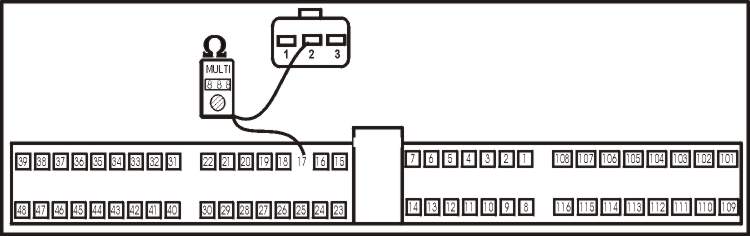

Como testar conexão terra

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug do sensor de fluxo de massa de ar, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminal da Unidade central Terminal do sensor MAF                             Resistência
17-2                                                                                                                               zero


Como testar voltagem – Almera -

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor do fluxo de massa de ar, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais e terra do multi-plug ligue o motor e deixe na lenta, cheque com o MULTITESTE a voltagem dos terminais e terra do multi-plug.

Tabela

Terminais                                            Condição                                              Voltagem
1 & terra                                   Ignição ligada motor parado                            1,0 V max.
1 & terra                                           Motor na lenta                                             1,3-1,7 V

Como testar voltagem – Primera-

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do sensor MAF apenas os exponha, ignição ligada motor parado, cheque com o MULTITESTE a voltagem dos terminais e terra do multi-plug, ligue o motor e deixe na lenta, cheque com o MULTITESTE a voltagem dos terminais e terra do multi-plug.

Tabela

Terminais                                            Condição                                              Voltagem
1 & terra                                  Ignição ligada motor parado                             1,0 V max.
1 & terra                                        Motor na lenta                                                0,8-1,2 V

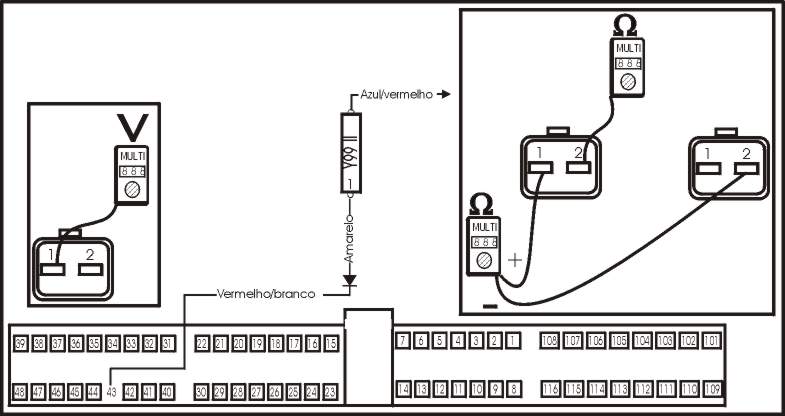

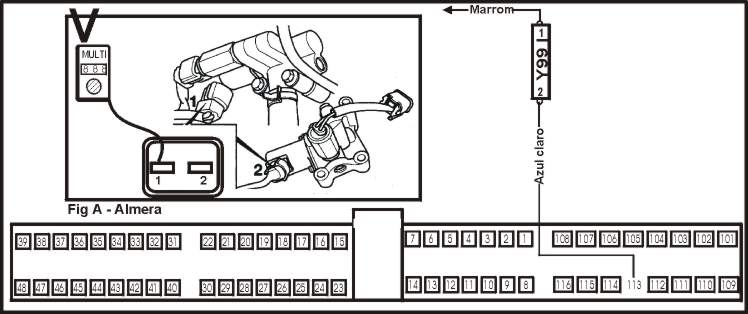

9)- Como testar Válvula de controle do ar da marcha lenta 1.


Checando operação

TESTANDO

1 - Ignição desligada, ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela abaixo ignição desligada, desconecte o mutli-plug do Sensor TP Primera Fig (B), desconecte o multi-plug do senso IAC Fig (A) Almera, ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela.

Tabela

Regulagem da marcha lenta
Primera com luzes acesas                                                                        750±50 rpm
Primera com luzes acesas                                                                        750±50 rpm
Primera sem luzes acesas                                                                        825±50 rpm
Almera 750±50 rpm
Base da marcha lenta
Almera                                                                                                         700±50 rpm
Almera AT                                                                                                   700+75-50 rpm

Checando suprimento de voltagem

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula IAC, ignição ligada motor parado com um MULTITESTE DIGITAL cheque a voltagem dos terminais e terra do multi-plug confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                     Voltagem
1 & terra                                                                                                Voltagem da bateria

Checando a resistência


TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug do sensor de temperatura do ar confira com as especificações na tabela abaixo.

Tabela

Terminais                                                                                                     Resistência
1 & 2                                                                                                               10 W aproxi

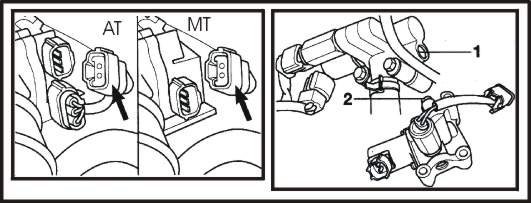

10)- Como testar Válvula de controle do ar da marcha lenta 2 com AC.


Checando suprimento de voltagem

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula 2 de controle da lenta, ligue o motor deixe na lenta, ligue o ar condicionado, com um MULTITESTE DIGITAL cheque a voltagem dos terminais e terra do multi-plug do sensor IAC confira com as especificações na tabela abaixo.

 Tabela

Terminais                                         Condição                                              Voltagem
1 & terra                                  Ar condicionado ligado                           Voltagem da bateria

Checando a conexão do terra

TESTANDO

1 - Ignição desligada, desconecte o mutli-plug da válvula de controle da lenta 2, desconecte o multi-plug do interruptor da temperatura do ar, com um MULTITESTE DIGITAL cheque a resistência dos terminais e terra do multi-plug do sensor de temperatura do ar confira com as especificações na tabela abaixo.



Tabela

Terminal da válvula                          Terminal do interruptor                    Resistência
2                                                                               1                                                 zero
Terminais                                                                                                           Resistência
2 & terra                                                                                                                     Zero

Checando a operação


TESTANDO

1 - Ligue o motor e deixe na lenta cheque se a lenta é a mesma especificada na tabela abaixo ligue o ar condicionado cheque se a lenta é a mesma especificada na tabela abaixo se lenta não conferir com a especificada, desconecte o mutli-plug da válvula de controle da lenta 2 conecte o suprimento da bateria nos terminais da válvula IAC (1) Almera, (2) Primera, cheque se a válvula opera .

Tabela

Regulagem da marcha lenta
Primera com luzes acesas AT (Cambio Automático)                                                   750±50 rpm
Primera com luzes acesas MT (Cambio Mecânico)                                        750±50 rpm
Primera sem luzes acesas                                                                          825±50 rpm
Almera                                                                                                           750±50 rpm
Ar condicionado ligado MT (Cambio Mecânico)                                             850 rpm min.
Ar condicionado ligado AT (Cambio Automático)                                                         825 rpm min.
Terminal + da bateria 1
Terminal - da bateria 2

Como testar sistema de ignição

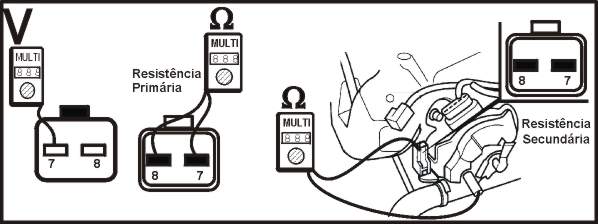

11) - Como testar a Bobina de ignição (A bobina de Ignição incorpora o módulo de potência)


Como testar provisão de Voltagem

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do distribuidor de 2 pinos, ignição ligada motor parado, cheque a voltagem dos pinos dos multi-plug e o terra com o MULTITESTE DIGITAL, se a voltagem não a mesma especificada na tabela : cheque cabos e fusíveis.

Tabela

Terminais                                              Condição                                            Voltagem
7 & terra                                   ignição ligada motor parado                    oltagem da bateria

Checar resistência do primário.

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do distribuidor de 2 pinos, confira a resistência dos terminais da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                 Resistência
7 & 8                                                                                                        0,5-1,0 W aproxi

Checando resistência secundária

Testando

1 – Ignição desligada, desconecte o multi-plug do distribuidor de 2 pinos, remova a capa do distribuidor cheque a resistência dos terminais de alta tensão da bobina de ignição com MULITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                      Resistência
7 & HT                                                                                                             25000 W aproxi

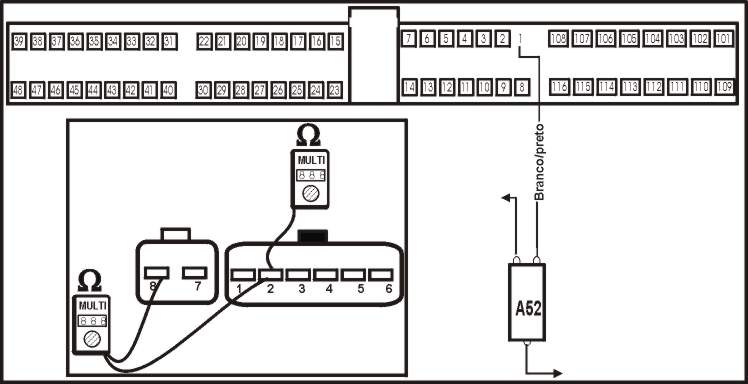

12)- Como testar amplificador de ignição


Checar continuidade

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do distribuidor, confira a resistência relevante dos terminais da bobina de ignição com um MULTITESTE DIGITAL conferindo os valores com a tabela abaixo.

Tabela

Terminais                                                                                                    Resistência
2 & 8                                                                                                             Mais que zero

Checando conexão do terra

Testando

1 – Ignição desligada, desconectar o multi-plug de 6 pinos do distribuidor cheque a resistência dos terminais do multi-plug com MULITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                         Resistência
2 & terra                                                                                                                   zero

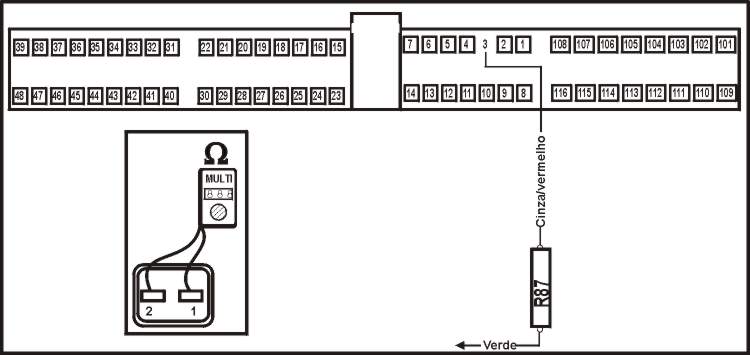

13) - Como testar sinal do Resistor


Testando

1 – Ignição desligada, desconectar o multi-plug do sinal do Resistor cheque a resistência dos terminais do multi-plug com MULITESTE DIGITAL, conferindo com as valores da tabela abaixo.

Tabela

Terminais                                                                                                      Resistência
1 & 2                                                                                                             2200 W aproxi.

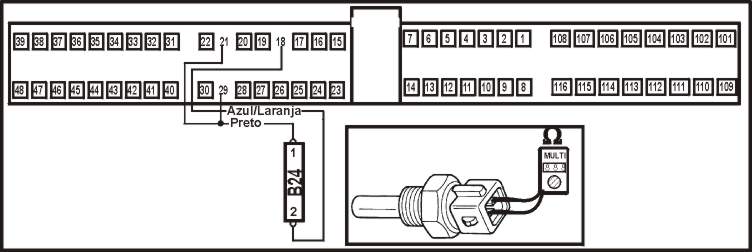

14)- Sensor de temperatura da água (ECT)




Checando

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor ECT, alivie a pressão do sistema de arrefecimento, remova do motor o sensor de temperatura do motor (ECT), emirja o sensor ECT em água em temperaturas especificadas pela tabela abaixo, com o MULTITESTE DIGITAL. cheque a resistência dos terminais

Tabela

Temperatura                                                                                                 Resistência
0°C                                                                                                                 5500-8000 W
20°C                                                                                                               2100-2900 W
40°C                                                                                                               1000-1500 W
50°C                                                                                                               680-1000 W
80°C                                                                                                               350-400 W
90°C                                                                                                               230-260 W

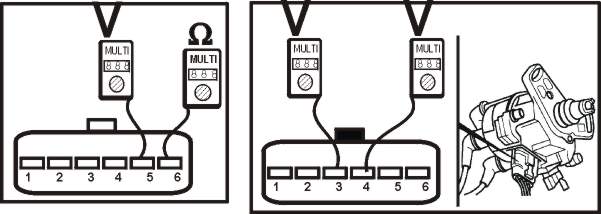

15)- Como testar o sensor da posição do eixo de Comando.(CMP)


Como testar conexão do terra Fig

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do distribuidor 6 (pinos), cheque a resistência dos terminais e terra do multi-plug com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo .

Tabela

Terminais                                                                                                       Resistência
6 & terra                                                                                                                 zero

Como testar provisão de Voltagem Fig

TESTANDO

1 – Ignição desligada, desconecte o multi-plg do distribuidor 6 (pinos), ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL..

Tabela

Terminais                                            Condição                                              Voltagem
5 & terra                                 ignição ligada motor parado                    Voltagem da bateria


Como testar sinal Almera Fig

TESTANDO

1 – Ignição desligada, não desconecte o multi-plg do distribuidor 6 (pinos) apenas exponha os terminais do multi-plug do distribuidor, e com motor ligado em marcha lenta, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL no modo corrente alternada, confira com tabela abaixo.

Tabela

Terminais                                            Condição                                               Voltagem
3 & terra                                      Motor na marcha lenta                               2,5 V AC Aprox
4 & terra                                      Motor na marcha lenta                               1,0 V AC Aprox

Como testar sinal Primera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plug do distribuidor 6 (pinos) apenas exponha os terminais do multi-plug do distribuidor, ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL, ligue o motor e deixe na lenta, cheque voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL acelere o motor até os 2000 rpm especificados na tabela e cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL



Tabela

Terminais                                             Condição                                          Voltagem
3 & terra                                               Motor ligado                                          0,1-0,4 V
3 & terra                                       Motor na marcha lenta                                 0,1-0,4 V
3 & terra                                              2000 rpm                                                0,1-0,4 V
4 & terra                                          Motor ligado                                               2,0-3,0 V
4 & terra                                         Motor na marcha lenta                               2,0-3,0 V
4 & terra                                            2000 rpm                                                  2,0-3,0 V

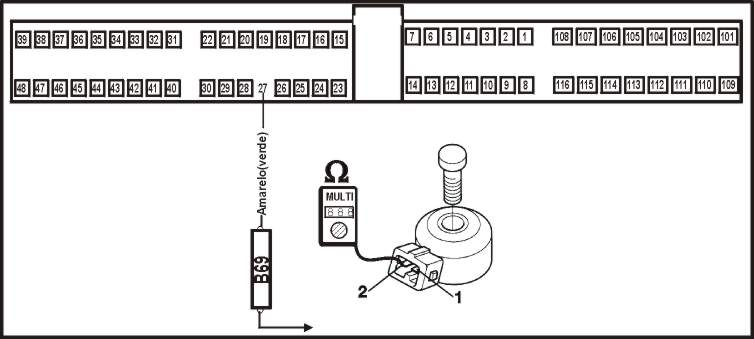

16)- Como testar sensor de detonação


Checando

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, remova o sensor KS, assegure-se que o bloco e os cilindros estejam ajustados e que não tenha corrosão entre suas faces, recoloque o sensor dando o torque especificado pelo fabricante.

Tabela

Torque                                                                                                                      21-26 Nm

Como testar resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do sensor de Detonação, cheque a resistência dos terminais e terra do sensor KS com um MULTITESTE DIGITAL

Tabela

Terminais                                                                                                     Resistência
2 & terra                                                                                    Infinita

17)- Como testar sensor oxigênio aquecido(Sonda Lambda)


Checando operação

TESTANDO

1 –Ignição desligada, unidade com próprio diagnóstico, ligue o motor, faça o motor funcionar a 2000 rpm por 2 minutos, cheque se a lâmpada de indicação de mal funcionamento do motor acende mais de 5 vezes em 10 segundos .

18)- Como testar o aquecedor do sensor de oxigênio


Como testar a resistência

TESTANDO

1 – Ignição desligada, desconecte o multi-plug do aquecedor sensor da HO2S, cheque a resistência dos terminais do sensor de aquecimento do oxigênio com o MULTITESTE DIGITAL, deve conferir com a resistência especificada na tabela abaixo

Tabela

Terminais                                                                                                    Resistência
1 & 3                                                                                                               3,3-6,3 W

Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada, desconectar o multi-plug do sensor HO2S, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                                                                                      Voltagem
3 & terra                                                                                                    Voltagem da bateria

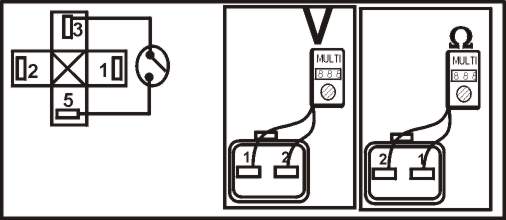

19)- Como testar válvula de canister (EVAP)


Como testar suprimento de voltagem

TESTANDO

1 – Ignição desligada , desconectar o multi-plug da válvula EVAP, ignição ligada motor parado, cheque a voltagem dos terminais e terra do mutli-plug com o MULTITESTE DIGITAL, confira voltagem com a tabela .

Tabela

Terminais                                            Condição                                            Voltagem
2 & terra                                   ignição ligada motor parado                 Voltagem da bateria

Como testar operação

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da válvula EVAP, cheque o fluxo de ar nas válvulas especificadas  conecte o suprimento de voltagem da bateria nos terminais da válvula EVAP, cheque se o fluxo de ar corre pela válvula .



Tabela

Condição                                                                                                     Corrente de ar
Voltagem da bateria desconectada                                                                     Não
Voltagem da bateria conectada                                                                           Sim
Terminal da bateria + 2
Terminal da bateria – 1

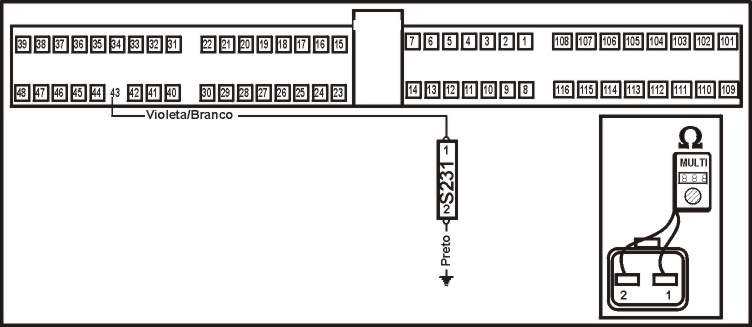

20)- Como testar sensor da carga elétrica


Checando

TESTANDO

1 – Ignição desligada, desconectar o multi-plug da unidade central, ignição ligada motor parado ligue o interruptor do aquecedor do vidro traseiro, cheque a voltagem dos terminais e terra do multi-plug, desligue a ignição, desligue o interruptor do aquecedor do vidro traseiro, cheque a voltagem dos terminais e terra do multi-plug, ignição ainda desligada mas o aquecedor do vidro traseiro ligado cheque a resistência dos terminais e terra do multi-plug

Tabela

Terminais                                                   Condição                                     Voltagem
33 & terra                                 Aquecedor o vidro traseiro ligado       Voltagem da bateria
33 & terra                                    Lâmpada internas ligadas                 Voltagem da bateria

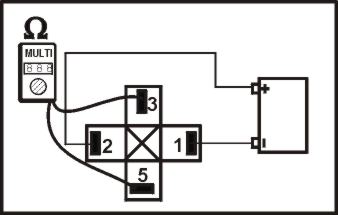

21)- Como testar o relé do Módulo


Checando operação

TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                            Condição                                        Resistência
3 & 5                                               Bateria desconectada                       W Infinita
3 & 5                                                Bateria conectado                                       Zero
Bateria + no terminal 1
Bateria – no terminal 2

22)- Como testar relé da bomba de combustível


TESTANDO

1 – Ignição desligada, remova o relé cheque a resistência dos terminais do relé com o MUTLITESTE DIGITAL, conecte suprimento da bateria nos terminais especificados do relé, confira os testes com a tabela abaixo.

Tabela

Terminais                                             Condição                                          Voltagem
3 & 5                                            Bateria desconectada                                  W Infinita
3 & 5                                            Bateria conectado                                           Zero
Bateria + no terminal 1
Bateria – no terminal 2

23)- Como testar unidade central


Como testar suprimento de voltagem Almera

TESTANDO

1- Ignição desligada, desconecte o multi-plug da unidade central, conecte a caixa de fuga na unidade central cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, ignição ligada motor parado, cheque a Voltagem dos terminais e terra do multi-plug .

Tabela

Terminais                                            Condição                                          Voltagem
46 & terra                                     Ignição desligada                            Voltagem da bateria
109 & terra                                  Ignição desligada                            Voltagem da bateria
44 & terra                                    Ignição ligada                                   Voltagem da bateria
36 & terra                                    Ignição ligada                                   Voltagem da bateria
Terminal 4 aterrado
38 & terra                                    Ignição desligada                            Voltagem da bateria
47 & terra                                    Ignição desligada                            Voltagem da bateria

Como testar suprimento de voltagem

TESTANDO

1- Ignição desligada, desconecte o multi-plug da unidade central, cheque a Voltagem dos terminais e terra do multi-plug com o MULTITESTE DIGITAL da unidade central, ignição ligada motor parado, cheque a Voltagem dos terminais e terra do multi-plug .

Tabela

Terminais                                            Condição                                          Voltagem
46 & terra                                       Ignição desligada                           Voltagem da bateria
36 & terra                                       Ignição ligada motor parado        Voltagem da bateria
44 & terra                                       Ignição ligada motor parado        Voltagem da bateria
Terminal 4 aterrado
38 & terra                                       Ignição desligada                           Voltagem da bateria
47 & terra                                       Ignição desligada                           Voltagem da bateria
109 & terra                                     Ignição desligada                           Voltagem da bateria

Como testar conexão do terra

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da unidade central, cheque a resistência dos terminais do multi-plug com o MUTLITESTE DIGITAL, se a resistência não for a especificada pela tabela abaixo, cheque os cabos.

Tabela

Terminais                                                                                                      Resistência
6 & terra                                                                                                                 zero
13 & terra                                                                                                               zero
39 & terra                                                                                                               zero
48 & terra                                                                                                               zero
107 & terra                                                                                                             zero
108 & terra                                                                                                             zero
116 & terra                                                                                                             zero

24)- Como testar interruptor da pressão da direção hidráulica.




TESTANDO

1 –Ignição desligada, desconecte o multi-plug do interruptor PSP, ligue o motor e deixe na lenta, cheque a resistência dos terminais do interruptor PSP , gire o volante do carro quando estiver checando a resistência .

Tabela

Terminais                                                      Volante                                     Resistência
1 & 2                                                              para frente                                 8
1 & 2                                                            sendo virado                                       zero

25)- Como testar interruptor do cambio automático.


Como testar operação Almera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plg da unidade central apenas exponha os terminais do multi-plug, ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL, mova o seletor para a posição indicada na tabela e confira a voltagem .

Tabela

Terminais                            Posição da alavanca do seletor                        Voltagem
35 & terra                                                     Park                                                        zero
35 & terra                                                    Neutro                                                      zero
35 & terra                                       Todas outras posições                                5,0 V aprox

Como testar operação Primera

TESTANDO

1 – Ignição desligada, não desconecte o multi-plg da unidade central apenas exponha os terminais do multi-plug, ignição ligada motor parado, cheque a voltagem dos pinos do multi-plug e o terra com o MULTITESTE DIGITAL , mova o seletor para a posição indicada na tabela e confira a voltagem .

Tabela

Terminais                             Posição da alavanca do seletor                       Voltagem
35 & terra                                                  Parque                                                      zero
35 & terra                                                  Neutro                                                       zero
35 & terra                                    Todas outras posições                      Voltagem da bateria

26)- Como testar sensor de velocidade do veiculo (VSS)


Como testas voltagem

TESTANDO

1 - Ignição desligada, não desconecte o multi-plug apenas exponha os terminais do multi-plug da unidade central, ignição ligada motor parado, gire a roda especificada na tabela, cheque com o MULTITESTE DIGITAL a voltagem dos terminais e terra do multi-plug .

Tabela

Terminais                                             Condição                                              Voltagem
32 & terra                             Ignição ligada motor parado                            0-5,0 V flutuando
