CAPÍTULO 42
APLICATIVO DA FIAT MAGNETI MARELLI
IAW G7.11
MILLE EP MILLE IE
COMO FUNCIONA INJEÇÃO MAGNETI MARELLI IAW G7. 11 MILLE EP
Esta injeção é um sistema com uma única válvula injetora de combustível, cuja determinação da quantidade de ar admitida pelo motor se dá em função da sua rotação e da densidade do ar, calculada pela pressão absoluta no coletor de admissão. O corpo de borboleta fica instalado no coletor de admissão no lugar do carburador tradicional. Uma válvula injetora eletromagnética, montada no corpo da borboleta, realiza a injeção do combustível. Um computador analisa as informações vendas dos vários sensores distribuidor pelo motor, processa e retorna ações de controle nos diversos atuadores como injetor de combustível, eletroválvulas de controle de ar da marcha lenta e bobina de ignição, modo a manter em condições ótimas de consumo e emissão de poluentes, adequadas a mistura ar/combustivel. Este sistema de injeção possui autodiagnose de defeitos capacidade de identificar defeitos. Identificando um eventual problema, um sinal visual lâmpada é aceso no painel de instrumentos mostrando que existe um problema e a centralina adota valores preestabelecidos armazenados em sua memória para o sensor, atuado que estiver defeituoso, permitindo que o veiculo tenha condições mínimas de dirigibilidade. Este modo de emergencia não atua para todos os sensores, apenas para alguns sensores considerado vitais para o funcionamento do motor. O sistema possui ainda estratégia auto-adaptativa, permitindo a correção automáticas dos principais parâmetros tempo de injeção, avanço, marcha lenta, etc. devido a variações como, envelhecimento do motor, Qualidade do combustível, etc. |
Vantagens do sistema
|
SENSOR DE TEMPERATURA DA ÁGUA.
Tensão de alimentação | 5V + ou - 5% |
Tempo de resposta | 40 s |
Resistência a temperatura ambiente 25o C | 3.6KW + ou - 15% |
SENSOR DE PRESSÃO ABSOLUTA.
Pressão de trabalho | até 100 Kpa. |
Temperatura de trabalho | 40 a 125o C |
Tensão de Alimentação | 5,0 + ou - 0,35V. |
BOBINA DE IGNIÇÃO.
Modelo | bae 800 ae |
Tensão de saida | 20 K V |
Tensão de alimentação | 12V cc |
Resistência do enrolamento primário | 0,55 W + ou - 10% |
Resistência do Enrolamento secundário | 7,4KW + ou - 10% |
INJETOR DE COMBUSTIVEL
Resistência do enrolamento | 2,4 W + ou - 15% |
Durabilidade | 150.000 Km |
Tempo de Injeção | 1.0 a 1.2 ms |
SENSOR DE ROTAÇÃO.
Resistência do enrolamento | 500 a 800 W. |
ELETROVÁLVULAS.
Resistência do enrolamento | 25 W + ou - 15% |
SENSOR DE DETONAÇÃO.
Torque de aperto | 15 a 25 N.m |
PLANO DE BUSCA DE FALHA PELO SINTOMA
FALHA | CAUSA | SOLUÇÃO |
Baixa potência do motor | 1. Centralina 2. Ver bateria 3. Valvula injetora 4. Ver ignição 5. Escapamento entupido 6. Verificar bomba de combustivel, mangueira, filtro, etc. 7. Sensor de pressão absoluta |
Ver roteiro de como testar neste mesmo capitulo |
Marcha lenta irregular | 1- Eletroválvulas 2. Sensor de temperatura da água 3. Sensor de pressão absoluta 4. Entrada falsa de ar no coletor de admissão 5. Verificar bomba de combustivel, mangueira, filtro etc. |
Ver roteiro de como testar neste mesmo capitulo |
Motor com dificuldade para pegar |
1- Ver bateria 2. Ver ignição 3. Sensor de rotação 4. Sensor de temperatura da água 5. Escapamento entupido 6. Verificar bomba de combustivel, mangueira, filtro etc. 7. Filtro de ar e sua tubulação entupida |
Ver roteiro de como testar neste mesmo capitulo |
Motor falha na aceleração em altas rotações | 1- Centralina 2. Ver bateria 3. Combustivel fora de especificações 4. Ver ignição 5. Verificar bomba de combustível, mangueira, filtro, etc. 6. Sensor de rotação 7. Válvula injetora 8. Sensor de pressão absoluta 9. Sensor da borboleta |
Ver roteiro de como testar neste mesmo capitulo |
Motor de partida vira mas não pega | 1- Centralina 2. Sensor de rotação 3. Válvula injetora 4. Relés e fusíveis 5. Ver bateria 6. Ver ignição 7. Verificar bomba de combustível, mangueira, filtro etc. 8. Filtro de ar e de combustivel e suas tubulações entupidos 9. Escapamento entupido |
Ver roteiro de como testar neste mesmo capitulo |
Marcha lenta elevada | 1- Eletroválvulas 2. Ver bateria 3. Sensor de temperatura da água |
Ver roteiro de como testar neste mesmo capitulo |
Consumo de combustível elevado |
Centralina
|
Ver roteiro de como testar neste mesmo capitulo |
ESQUEMA ELÉTRICO DO UNO MILE EP
COMO TESTAR OS COMPONENTES 1-Como testar sistema de alimentação de combustível
Antes de iniciar qualquer teste no sistema de alimentação de combustível, verifique:
A bomba de combustível é comandada pelos relés de alimentação e de potência. A bomba é ligada pela centralina, através do relé de potência, durante a partida e enquanto o motor estiver funcionando normalmente, gerando uma pressão de 1,0 bar. Se depois de ser ligada a chave, não for dada a partida, a centralina desliga a bomba. A bomba elétrica, localizada no interior do tanque de combustível, está equipada com um filtro primário e é integrada ao sistema indicador de quantidade de combustível. A pressão (do tipo mecânico à membrana) montado a tampa do corpo de borboleta. A regulagem da pressão é feita na fábrica durante a montagem do regulador:
|
2) - Como testar verificação da válvula injetora
O fio AZUL vai até a unidade central pino 18 e recebe pulsos de aterramento Acionando (abre) a Válvula Injetora. O fio Vermelho/Verde deve ter 12V, que.Vem do relé de potência. |
TESTANDO |
1- Retire o conjunto do filtro de ar, ligue a chave de ignição sem dar a partida e observe o injetor dentro do corpo de borboleta > Não deve gotejar. |
2- PONTA DE PROVA no fio ligado ao relé de potência (vermelho verde). Dar a partida no motor > Positivo (+) durante a partida. |
3- PONTA DE PROVA no fio azul, que vai ligado ao pino 18 da centralina. Dar a partida no motor > Os leds deverão piscar enquanto o motor estiver girando. |
TESTANDO |
Com um MULTITESTE DIGITAL no Milisegundos checar o tempo de injeção que devera ser de 1.0 a 1.2 ms em marcha lenta. |
3) - Como testar a pressão e vazão do sistema de combustível
TESTANDO |
Teste de pressão da bomba: Despressurização do sistema: com a chave desligada, desligue o conector da bomba de combustível (junto ao tanque de combustível) e dê partida no motor. Espere o motor parar de funcionar e desligue a ignição. Ligue novamente o conector da bomba. O sistema estará despressurizado até que se acione novamente a ignição. Coloque o manômetro como o indicado na figura e feche a válvula de esfera. Para acionar a bomba, retire o relé de potência e faça uma ligação com o fio entre os terminais 87 (do meio) e 30 do soquete do relé por aproximadamente 2 segundos > Deve indicar por volta de 4 bar e não deve cair rapidamente depois de desligada. Observação: Não faça obstrução na linha de retorno, para não danificar o regulador de pressão. |
2- Com o manômetro na mesma situação anterior, abra a válvula de esfera e acione a bomba da mesma maneira que a anterior > deve indicar uma pressão por volta de 1,0 + ou - 0,2 bar. |
3- Ainda com o manômetro ligado, recoloque o relé, dê a partida no motor e acelere até aproximadamente 2000 rpm > A pressão deve ficar estabilizada em 1,0 bar. |

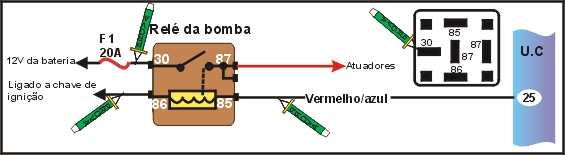

4) - Como testar relé de potência
O relé de potência é acionado pela centralina através de um sinal negativo do terminal 25 aplicando ao terminal 85 do relé. É acionado por alguns segundos quando a ignição é ligada ou quando existir sinal de rotação (vindo do sensor de rotação - motor girando). |
TESTANDO |
1- Retire o relé de potência e coloque a PONTA DE PROVA no terminal 30 do conector do relé > Positivo (+). |
2- Recoloque o relé, coloque a PONTA DE PROVA no fio vermelho azul escuro, com a ignição ligada > Negativo (-). |
3- PONTA DE PROVA no fio ligado ao terminal 87 do conector de relé. Com o motor ligado ou durante a partida > Positivo (+). |

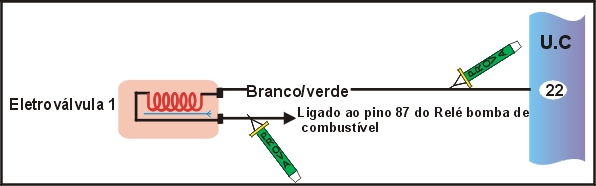

5) - Como testar aletroválvula 1
TESTANDO |
1- PONTA DE PROVA no fio que vai ligado ao relé de potência (vermelho/branco)> Dar a partida no motor > Positivo (+) durante partida ou com motor funcionando. |
2- PONTA DE PROVA no fio branco verde que vai ligado no pino 22 da centralina (branco verde) > Negativo (-) enquanto a temperatura do motor estiver entre 40 e 69o C. |
3- Desconecte o conector, com MULTITESTE DIGITAL ligado aos terminais da eletroválvula, meça a resistência > Deve ter 30 W + ou - 15%. |

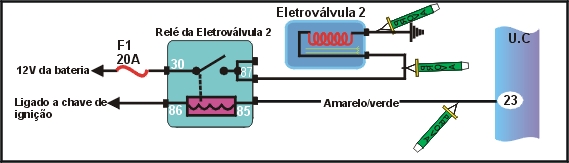

6) - Como testar eletroválvula 2 e do relé da eletroválvula 2
Tem a função
de regular a marcha lenta na partida a frio e auxiliar o dash pot. É acionada pela centralina através de negativos no terminal 16 (fio preto) quando a temperatura do motor estiver entre 40° e 9° C e entre 40° e 69° C. É alimentada pelo relé da eletroválvula 2 (localizado atrás da caixa porta-fusível),que é acionado através de negativo no terminal 23 da centralina (fio amarelo verde). |
Teste da eletroválvula 2:
TESTANDO |
1- PONTA DE PROVA no fio que vai ligado ao relé da eletroválvula 2 (azul). Dar a partida no motor > Positivo (+) durante a partida ou com o motor ligado, na temperatura dentro da faixa de - 40 a 9 C ou 40 a 69 C. |
2- Ignição ligada, motor parado, PONTA DE PROVA no fio preto > Negativo (-) com a temperatura do motor ligado, na temperatura dentro da faixa de - 40 a 9 C e entre 40 a 69 C. |
3- Desconecte o conector; com o MULTITESTE DIGITAL ligado aos terminais da eletroválvula, meça a resistência > Deve ter 30 W + ou - 15%. |
TESTANDO |
1- Retire o relé e coloque a PONTA DE PROVA no terminal 30 do conector do relé > Positivo (+). |
2- Recoloque o relé, coloque a PONTA DE PROVA no fio do terminal 85 do relé, ligue a ignição sem dar a partida > Negativo (-). |
3- PONTA DE PROVA no fio ligado ao terminal 87 do conector do relé. Com o motor ligado ou durante a partida > Positivo (+). |
7) - Como testar sistema de ignição
Ao iniciar este teste, não se esqueça de verificar

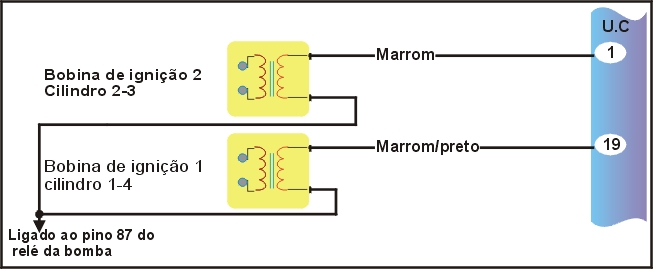

8) -Como testar bobinas de ignição
Os veículos equipados com o sistema de injeção eletrônica Mille EP têm duas bobinas de ignição, cada uma com duas saídas para os cabos de velas. Estes teste verifica se há centelha (faísca nas bobinas e nas velas, dando também condições de avaliar a qualidade da centelha; verificar também se a resistência do enrolamento primário e do secundário estão dentro do valor especificado. |
TESTANDO |
1- Coloque o centelhador em uma saída de uma das bobinas e dê partida no motor > a faísca deve ser forte e uniforme. Fazer este teste para a outra bobina. |
2- Com o motor desligado e a ignição desligada, desligue o conector da bobina de ignição e coloque o MULTITESTE DIGITAL no modo ohmímetro entre os terminais 19 e 51 da bobina 1 e meça a resistência > deve apresentar um valor próximo a 0,55 W. Repita o procedimento acima para a bobina 2 ( terminais 1 e 51). |
3- Com o motor desligado e ignição desligada, coloque o MULTITESTE DIGITAL no modo ohmímetro na escala Kohms , coloque o fio verde em uma das saídas da bobina e o fio preto na outra saída e meça a resistência do enrolamento secundário das bobinas (cada bobina tem 2 saídas para os cabos de velas) > deve apresentar cerca de 7,4 K W + ou - 15%. |

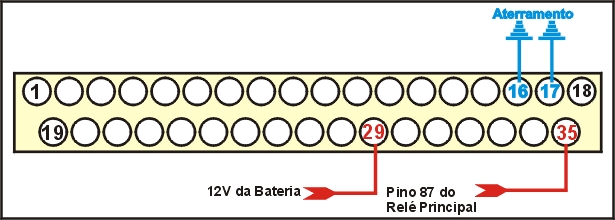

9) - Como testar alimentação de centralina

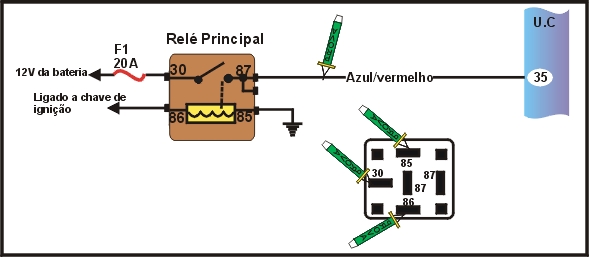

10) - Como testar o relé de alimentação
TESTANDO |
1- PONTA DE PROVA no terminal 29 do conector da centralina (fio vermelho) > Positivo (+). |
2- PONTA DE PROVA nos terminais 16 e 17 da centralina (fios pretos) > Negativo (-). |
3- PONTA DE PROVA no pino 35 da centralina e ligue a ignição (fio vermelho branco) > Positivo (+). |
TESTANDO |
1- PONTA DE PROVA no fio vermelho branco (pino 87) do relé > Positivo (+) com a ignição ligada. |
2 -Retire o relé, coloque
a PONTA DE PROVA no conector do relé: 85 > deve ter negativo (-) 86 > deve ter positivo (+) 30 > deve ter positivo (+) |

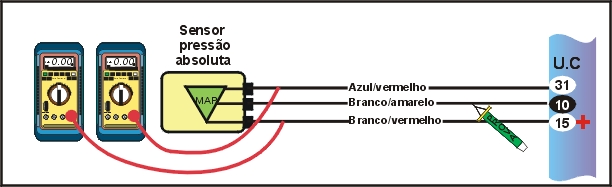

11) -Como testar o sensor de pressão absoluta. (MAP)
TESTANDO |
1- PONTA DE PROVA no fio ligado azul vermelho > Negativo (-) com ignição ligada ou desligada. |
2- Gafanhoto com a ponta verde MULTITESTE DIGITAL (no modo voltímetro) no fio branco vermelho > Deve ter aproximadamente 5V com a ignição ligada. |
3- Gafanhoto com a ponta verde MULTITESTE DIGITAL no branco amarelo. Coloque a bomba de vácuo no sensor > A resposta do sensor deve estar de acordo com os dados abaixo. Obs: Estes dados poderão ter pequena diferença nos valores, dependendo da altitude do local. |
4- Se os dados forem verificados e a lâmpada de advertência continua acesa, verifique entradas falsas de ar, mangueira, obstruções, vácuo no coletor de admissão |
Obs: Estes valores podem apresentar uma pequena variação dependendo da altitude local. Medições feitas a cerda de 800 m de altitude. |
TABELA
Vácuo (mmHg | 0 |
100 |
200 |
300 |
400 |
500 |
600 |
Tensão (V) | 4,0 |
3,4 |
2,8 |
2,1 |
1,5 |
1,0 |
0,3 |

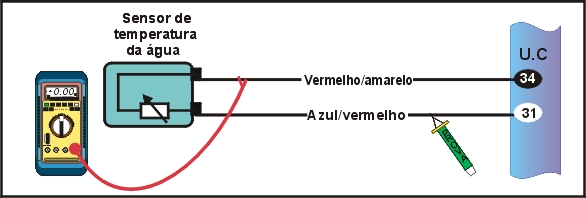

12) - Como testar sensor de temperatura da água
O Sensor de temperatura da água fica rosqueada na carcaça da válvula Termostática, que fica parafusada nocabeçote. |
TESTANDO |
1- PONTA DE PROVA no azul vermelho do sensor > Negativo (-), com ignição ligada. |
2- MULTITESTE DIGITAL no modo voltímetro no fio vermelho amarelo do sensor > Deve estar de acordo com os dados abaixo.A temperatura normal de funcionamento (motor quente) fica entre 80C e 96C (após ventilador ligar duas vezes, a resistência do sensor deve estar entre 180 W e 415 W). |
DADOS (OBS: VALORES APROXIMADOS)
Temperatura ( C ) | 100 |
90 |
80 |
60 |
30 |
0 |
Resistência W | 210 |
290 |
380 |
775 |
2400 |
9700 |
Tensão (V) | 0,4 |
0,5 |
0,7 |
1,4 |
2,7 |
4,1 |

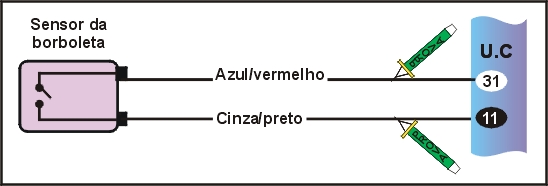

13) -Como testar interruptor de posição da borboleta
TESTANDO |
1- PONTA DE PROVA no fio azul/vermelho > Negativo (-) com a ignição ligada. |
2- PONTA DE PROVA no fio cinza preto > Deve estar de acordo com os dados abaixo, com a ignição ligada. |
DADOS
Posição da borboleta |
Ponta de prova |
Borboleta fechada ou toda aberta | 0 V (led verde aceso) |
Borboleta no meio do curso | dois leds acesos |

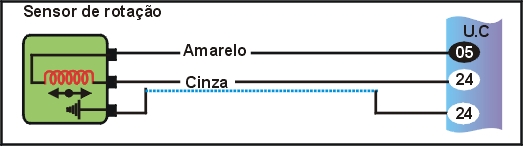

14) -Como testar sensor de rotação
TESTANDO |
Desconecte o conector do sensor, com a ignição desligada com o MULTITESTE DIGITAL (modo ohmímetro) ligada entre os terminais 5 e 24: meça a resistência > Deve estar entre 500 W e 800 W. |

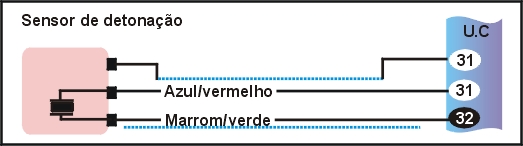

15) - Como testar sensor de detonação
Se o sistema acusar falha no sensor de detonação, verifique cuidadosamente os fios, conectores e o torque de aperto (deve estar entre 15 e 25 N.m), bem como se o sensor não está em curto. |
