Capitulo 74 Citroen

Capitulo 74

Aplicativo Citroen

Bosch Monopoint MA 3.1

Saxo 1,0

Saxo 1,1

PLANO DE BUSCA DE FALHA PELO SINTOMA

FALHA	CAUSAS
Motor com dificuldade para pegar	Ver bateria Alimentação da centralina Filtro de ar e sua tubulação entupida Relés e fusíveis do sistema de injeção Ver ignição Verificar bomba de combustível, mangueira, filtro etc. Escapamento entupida
Baixa de potência do motor	1- Ver bateria Alimentação da centralina Ver ignição Filtro de ar e sua tubulação entupida Escapamento entupido Verificar bomba de combustível, mangueira, filtro, etc.
Marcha lenta elevada	1- Ver bateria Sensor de temperatura do ar Corretor da marcha lenta motor CC Sensor de temperatura de água
Motor de partida viramas não pega	1- Ver bateria Alimentação da centralina Filtro de ar e sua tubulação entupida Ver ignição Escapamento entupido Relés e fusíveis do sistema de injeção e da bomba
Marcha lenta irregular	1- Sonda lambda Sensor de temperatura de ar Sensor de temperatura de água Corretor de marcha lenta motor CC Verificar bomba de combustivel, mangueira, filtro, etc. Entrada falsa de ar no coletor de admissão
Consumo de combustível elevado	1- Sonda de lambda Sensor de temperatura do ar Sensor de temperatura de água Ver bateria Filtro de ar e sua tubulação entupidas Alimentação da centralina Verificar bomba de combustível, mangueira, filtro, etc. Escapamento entupido
Motor falha na aceleração	1- Ver bateria Válvula injetora Ver ignição Verificar bomba de combustível, mangueira, filtro, etc.

Localização dos Componentes


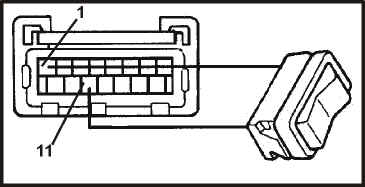

1 - Interruptor da posição da borboleta fechada	2 - Conector ALDL.
3 - Unidade Central	4 - Sensor da Temperatura da Água
5 - Sensor de Velocidade do Motor RPM	6 - Válvula de Canister
7 - Regulador de Pressão de Combustivel	8 - Bomba de Combustivel no tanque
9 - Filtro de Combustivel	10 - Sensor de Oxogênio
11 - Atuador de Marcha Lenta	12 - Bobina de Ignição
13 - Válvula Injetora	14 - Sensor da Temperatura do Ar
15 - Relé do Modulo	16 - Sensor da Posição da Borboleta
17 - Sensor de Velocidade VSS Saxo 1.1

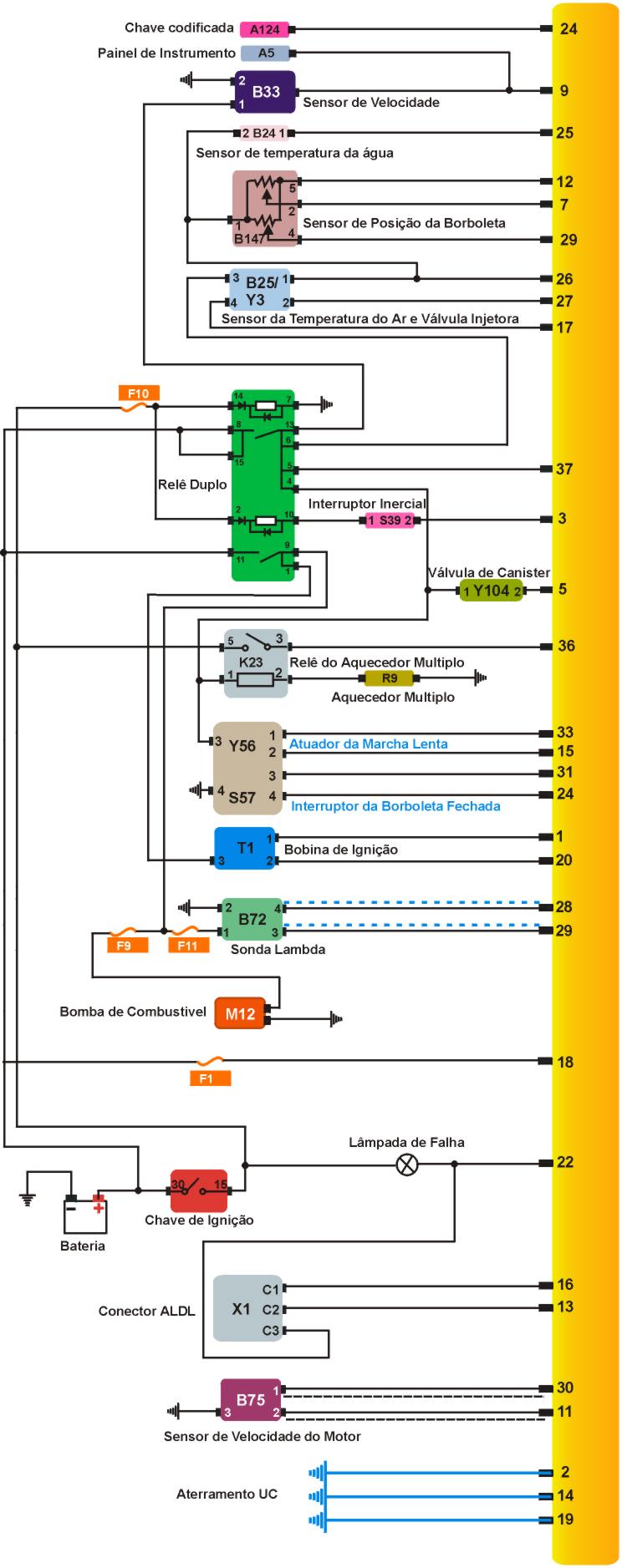

Esquema elétrico do Citroen Saxo 1.0


Esquema Elétrico do Citroen Saxo 1.1


1)-Como testar a marcha lenta

TESTANDO

1- Marcha lenta controlada eletronicamente sem ajuste possível, se a marcha lenta não for a mesma expecificada na tabela abaixo cheque os componentes do sistema de instanquiedade.

Tabela

Todos os modelos sem AC 850±50 rpm

Modelo 1,1 com AC 950±50 rpm

2)-Como testar nível de CO

TESTANDO

1- Nível de CO eletronicamente controlado, sem ajuste possível, não for a mesma expecificada na tabela abaixo cheque os componentes do sistema de instanquiedade.

Tabela

Todos os modelos 5 % max. - na ponta da mangueira

3)-Como testar Pressão de Combustível


TESTANDO

1-Ignição desligada, conecte o manômetro entre o corpo de borboleta e a mangueira, ligue o motor, deixe na marcha lenta, compare o valor com o especificado na tabela abaixo desconecte a mangueira de retorno e tampe a ponta e compare a pressão novamente com a tabela abaixo.

Tabela

Pressão Condição Valor

Regulada Motor na lenta 0,7-0,9 bar

Sistema Retorno Tampado 1,1 bar

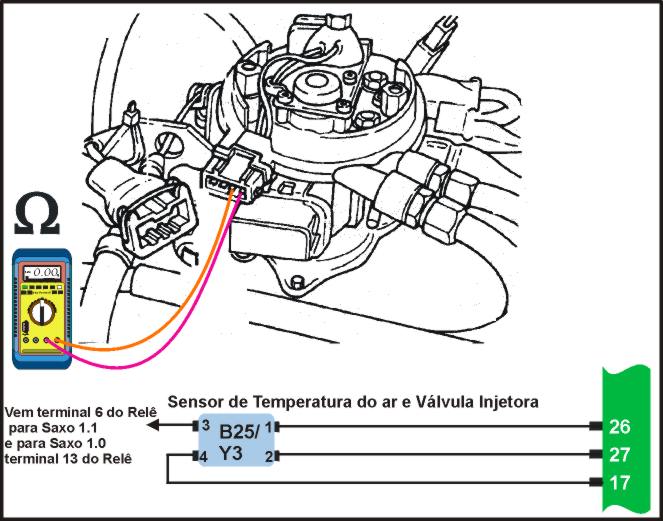

4)-Como testar válvula injetora


TESTANDO

1-Ignição desligada, desconecte o multiplug do corpo de borboletas, cheque a resistencia dos terminais do corpo de borboletas.

Tabela

Terminais Resistência

3 & 4 7 W

5)-Como testar bomba de combustível


TESTANDO

1-Ignição ligada, a bomba deve acionar 1 segundo após a ignição ser acionada, se a bomba não acionar desligue a ignição, remova o relé do módulo, faça um jump com uma chave de teste entre os terminais 1 & 11 da base do relé, quando acionada a bomba deve acionar continuamente se não funcionar substitua.

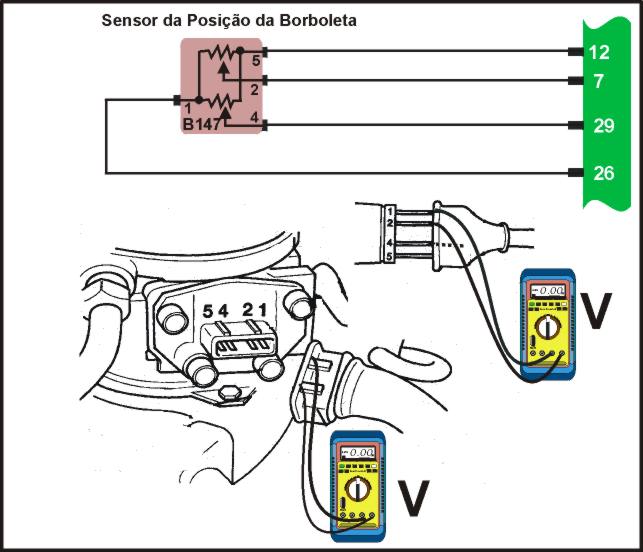

6)-Como testar sensor da posição da borboleta


TESTANDO

1-Ignição desligada, disconecte o multi plug do sensor de posição da borboleta, ignição ligada motor parado cheque a voltagem dos terminais do multi plug

Tabela

Terminais Voltagem

1 & 5 5 V

Checando

TESTANDO

1-Ignição ligada, não desconecte o multi plug, apenas exponha os terminais do multi plug ignição ligada motor parado, opere a válvula de borboletas cheque os terminais1 & 2 a voltagem deve ser continua sem oscilações , opere a válvula novamente e cheque agora os terminais 1 & 4 também deve ser continua .

Tabela

Terminais Condição Voltagem

1 & 2 Borboleta Fechada 2 V

1 & 2 Borboleta toda aberta 5 V max.

1 & 4 Borboleta fechada Zero

1 & 4 Borboleta toda aberta 4,2 V max.

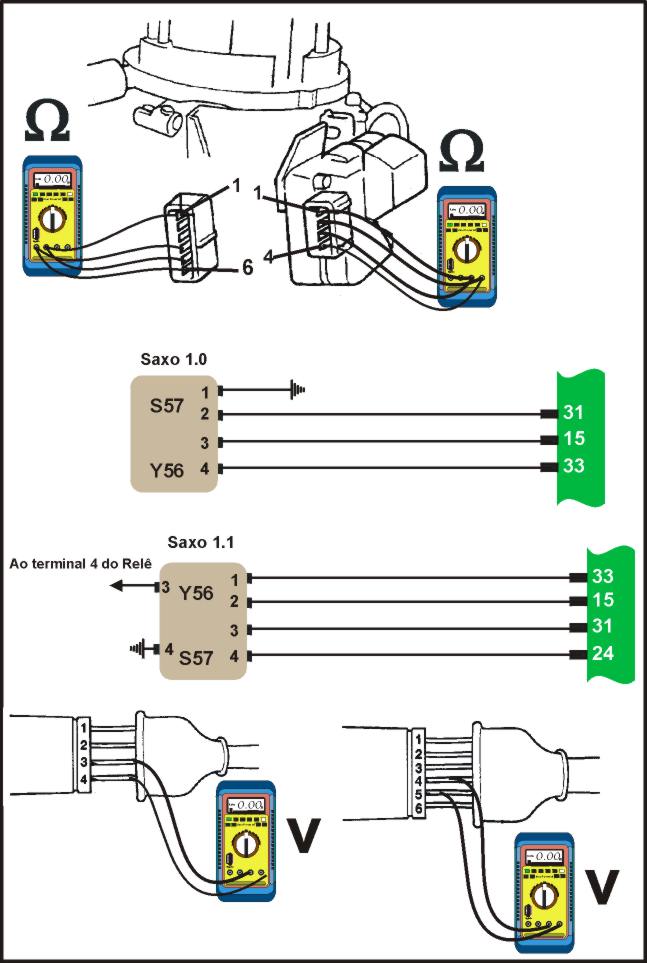

7)-Como testar o Interruptor da posição da borboleta fechada

Checando resitência modelo 1.0

TESTANDO

1-Ignição desligada, disconecte o multi plug do sensor de posição da borboleta fechada, cheque a resistência do atuador dos terminais opere a válvula da borboleta e cheque a resistência dos terminais 3 & 4 .

Tabela

Terminais Condição Resitência

3 & 4 Borboleta Fechada ¥

3 & 4 Borboleta toda aberta zero

Checando Voltagem 1.0

TESTANDO

1-Ignição desligada, não desconecte o multi-plug apenas exponha os terminais do atuador do multi-plug ignição ligada opere a válvula da borboleta e cheque a voltagem dos terminais 3 & 4.

Tabela

Terminais Condição Voltagem

3 & 4 Borboleta Fechada zero

3 & 4 Borboleta toda aberta Voltagem da Bateria

Checando resistência modelo 1.1

TESTANDO

Tabela

Terminais Condição Resistência

4 & 5 Borboleta Fechada ¥

4 & 5 Borboleta toda aberta zero

Checando Voltagem 1.1

TESTANDO

1-Ignição desligada, não desconecte o multi-plug apenas exponha os terminais do atuador do multi-plug ignição ligada opere a válvula da borboleta e cheque a voltagem dos terminais 4 & 5.

Tabela

Terminais Condição Voltagem

4 & 5 Borboleta Fechada zero

4 & 5 Borboleta toda aberta Voltagem da Bateria

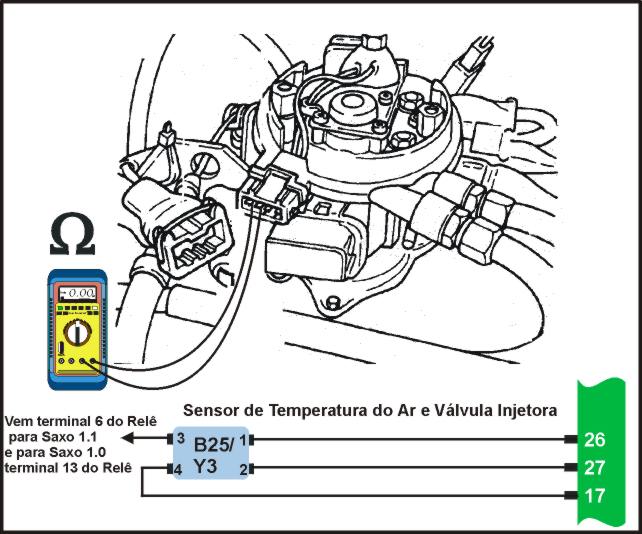

8)-Como testar sensor de temperatura de AR.

Checando a resistência

TESTANDO

1-Ignição desligada, desconecte o multi-plug do corpo de borboletas, cheque temperatura ambiente do ar cheque a resistência dos terminais do corpo de borboletas

Tabela

Terminais Temperatura Resistência

1 & 2 0 ° C 5500 W

1 & 2 10° C 3500 W

1 & 2 40° C 1200 W

1 & 2 60° C 525 W

1 & 2 80° C 300 W

Checando suprimento de voltagem

TESTANDO

1-Ignição desligada, desconecte o multi-plug do corpo de borboletas, ignição ligada motor parado, cheque a voltagem dos terminais do multi plug.

Tabela

Terminais                                                                                                                Resistência

1 & 2                                                                                                                        11   W

9)-Como testar o atuador de controle da marcha lenta

Checando resistência modelo 1.0

TESTANDO

1-Ignição desligada, desconecte o multi-plug do atuador de controle da marcha lenta, cheque a resistência dos terminais do multi plug.

Tabela

Terminais                                                                                                                Resistência

1 & 2                                                                                                                          11 W

Checando resistência do modelo 1.1

TESTANDO

1-Ignição desligada, desconecte o multi-plug do atuador de controle da marcha lenta, cheque a resistência dos terminais do multi plug.

Tabela

Terminais                                                                                                              Resistência

1 & 6                                                                                                                            37 W

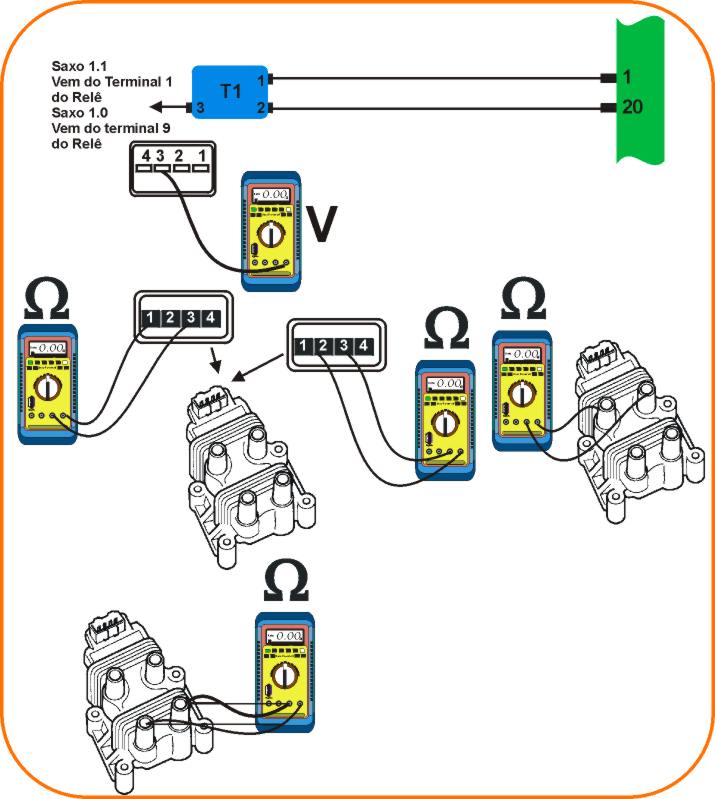

10)-Como testar bobina de ignição

Suprimento de voltagem

TESTANDO

1-Ignição desligada, disconecte o multi-plug da bobina de ignição, ligue o motor cheque voltagem dos terminais e terra do multi-plug se não for a mesma especificada na tabela abaixo, cheque cabos e fusíveis .

Tabela

Terminais                                             Condição                                                  Voltagem

3 & terra                                       Motor Funcionando                              Voltagem da Bateria

Resistência Primária

TESTANDO

1-Ignição desligada, disconecte o multi-plug da bobina de ignição, cheque a resistência da bobina de ignição terminais de baixa tensão.

Tabela

Terminais                                                                                                             Resistência

3 & 1                                                                                                                            0,8 W

3 & 2                                                                                                                            0,8 W

Resistência Secundária

TESTANDO

1-Ignição desligada, disconecte o multi-plug da bobina de ignição, disconecte o mutli-plug da bobina de ignição de alta-tensão cheque a resistência da bobina de ignição terminais de baixa tensão repita o teste para cada bobina.

Tabela

Terminais                                                                                                                 Resistência

Bosch                                                                                                                            14000 W

Sagem                                                                                                                            7100 W

Valeo                                                                                                                               8600 W

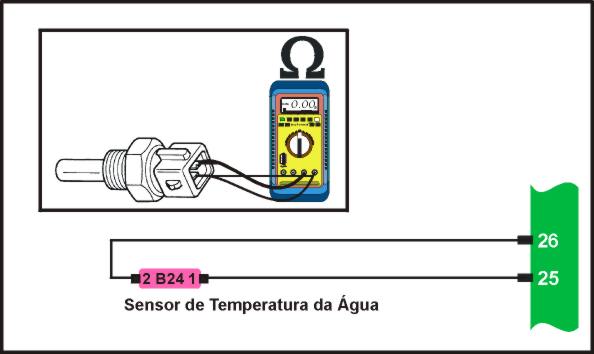

11)-Como testar Sensor de temperatura da água

TESTANDO

1-Ignição desligada, disconecte o multi-plug do sensor de temperatura da água alivie a pressão do sistema de arrefecimento remova o sensor de temperatura da água do motor, mergulhe o sensor em água com a temperatura especificada na tabela abaixo cheque a resistência dos terminais do sensor .

Tabela

Temperatura                                                                                                      Resistência

0 ° C                                                                                                                           5500 W

10° C                                                                                                                          3500 W

40° C                                                                                                                          1200 W

60° C                                                                                                                            525 W

80° C                                                                                                                            300 W

100° C                                                                                                                          175 W

12)-Como testar sensor de Rotação RPM

Checando resistência

TESTANDO

1-Ignição desligada, desconecte o multi-plug do sensor de rotação, cheque a resistência dos terminais do multi plug.

Tabela

Terminais                                                                                                              Resistência

1 & 2                                                                                                                        300-400 W

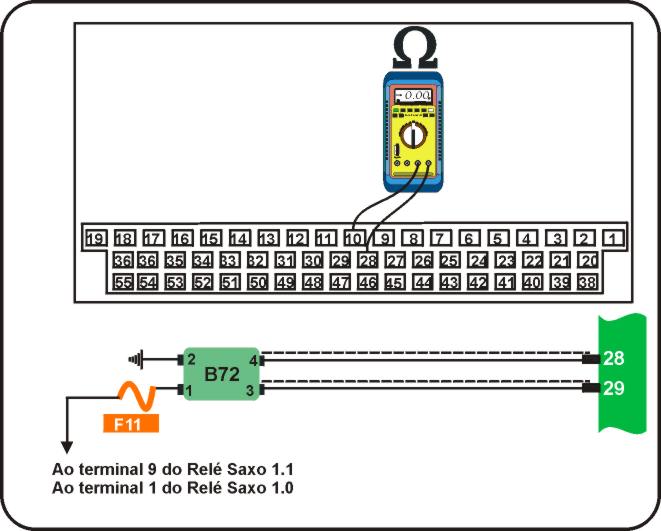

14)-Como testar sensor de oxigênio aquecido

TESTANDO

1-Deixe o motor na temperatura normal de funcionamento, ignição desligada, conecte um pinalti na centralina ligue o motor, acelere 2 ou 3 vezes deixe na lenta cheque a voltagem dos terminais do pinalti expecificados na tabela.

Tabela

Terminais                                                  Condição                                              Voltagem

10 & 28                                               Motor na Lenta                                    0-1 V (flutuando)

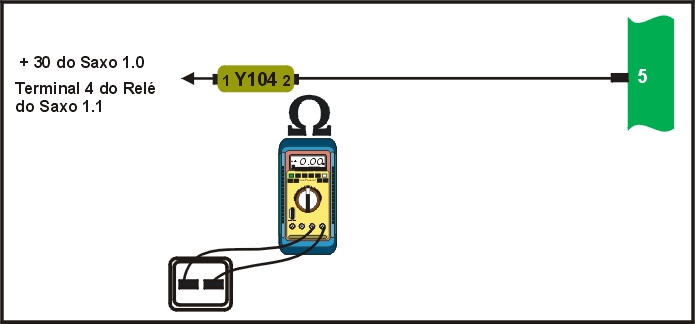

15)-Como testar a Válvula de Canister

Checando resistência

TESTANDO

1-Ignição desligada, desconecte o multi-plug do sensor de rotação, cheque a resistência dos terminais do multi plug.

Tabela

Resistência                                                                                                                25-50 W

16)-Como testar relé do módulo

Suprimento de voltagem

TESTANDO

1-ignição ligada relé do módulo deve ficar operando aquecendo se não aquecer cheque cabos e fusíveis, ignição desligada disconecte relé do módulo do multi plug, cheque voltagem do terminais e terra do mutli-plug, ignição ligada, cheque a voltagem dos terminais do multi-plug e terra, se a voltagem não conferir com a tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                                        Condição                                            Voltagem

11 & terra                                                Ignição desligada                     Voltagem da Bateria

2 & terra                                                  Motor Funcionando                   Voltagem da Bateria

14 & terra                                               Motor Funcionando                    Voltagem da Bateria

Conecção do terra

TESTANDO

1-Ignição desligada, desconecte o multi-plug do relé do módulo, cheque a resistência dos terminais e terra do multi plug se não conferir com a tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                                                                                             Resistência

7 & terra                                                                                                                      zero

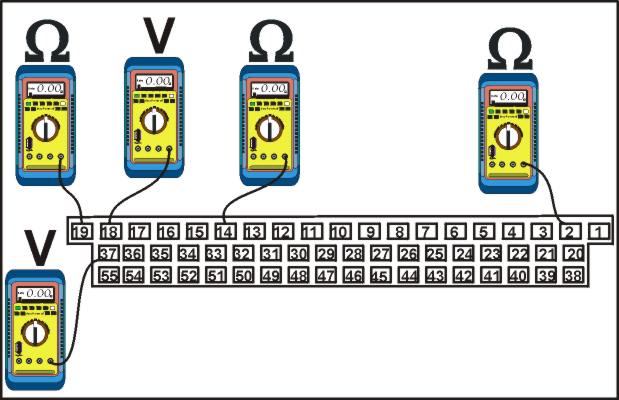

17)-Como testar unidade central

Suprimento de voltagem

TESTANDO

1-Ignição desligada, conecte o pinalt cheque a voltagem do terminal e terra especificados na tabela abaixo, ignição ligada motor parado, cheque novamente a voltagem se não conferir com o valor especificado na tabela confira cabos e fusíveis.

Tabela

Terminais                                                     Condição                                             Voltagem

18 & terra                                               Ignição desligada                       Voltagem da Bateria

37 & terra                                               Motor Funcionando                    Voltagem da Bateria

Conecção do terra

TESTANDO

1-Ignição desligada, desconecte o multi-plug da unidade central, cheque a resistência dos terminais e terra do pinalt se não conferir com a tabela abaixo cheque cabos e fusíveis .

Tabela

Terminais                                                                                                                Resistência

2 & terra                                                                                                                            zero

14 & terra                                                                                                                          zero

19 & terra                                                                                                                          zero
