CAPITULO 108





Aplicativo HYUNDAI

ECI

Elantra 1.6L G4R de 1992 a 1995

Elantra 1.8L G4M de 1992 a 1995

Localização de Componentes


1-Sensor de Pressão Barométrica (BARO) 2 - Sensor da Posição do Comando CMP
3-Interruptor da Borb. Fechada (CTP) 4 - Sensor da Pos. da Árvore de Man. CKP
5-Conector ALDL lado Esquerdo do Painel 6 - UC Embaixo lado esquerdo do Painel
7-Sensor de Temperatura da Água ECT 8 - Válvula de Canister
9-Solenóide da Válvula EGR (Califórnia) 10 - Filtro de Combustível
11-Regulador de Pressão de Combustível 12 - Bomba de Combustível no tanque
13-Sonda Lambda aquecida 14 - Válvula do Controle da Marcha Lenta IAC
15-Módulo de Ignição 16 - Bobina de Ignição
17-Válvulas Injetoras 18 - Sensor de Temperatura do Ar IAT
19-Interruptor da Direção Hidráulica PSP 20 - Relê do Módulo Embaixo lado esquerdo do Painel
21-Sensor da posição da Borboleta TP 21 - Sensor de Velocidade VSS
22 - Sensor do Volume de Ar VAF

Como Conseguir os Códigos de Falhas


  1. Ignição desligada
  2. Conecte um Multimetro Analógico nos terminais do Conector ALD 1 e 12.
  3. Ignição Ligada sem dar Partida.
  4. O ponteiro do Voltímetro deverá PULSAR.
  5. Os PULSOS longos significam as dezenas.
  6. Os PULSOS curtos significam Unidades.
  7. Haverá uma Curta Pausa entre as dezenas e unidades.
  8. Haverá uma longa Pausa entre os Códigos.
  9. Se nenhum código de dificuldade é armazenado, pulsações pequenas continuarão sendo exibidas.
  10. Se o PULSO for continuo suspeite a UC esta com defeito.
  11. Conte os PULSOS do Voltímetro e compare com a Tabela abaixo.
  12. Ignição Desligada.

Como Apagar os Códigos de Falhas

  1. Ignição Desligada
  2. Desconecte o Negativo da Bateria no Mínimo pôr 15 segundos.
  3. Reconecte o Negativo da Bateria.
  4. Repita os testes e verifique se restou algum código gravado na Memória



Lista dos Códigos de Falhas

Códigos

Possíveis Falhas

11

Sonda Lambda

12

Sensor do Volume de Ar VAF

13

Sensor da Temperatura do Ar

14

Sensor da Posição da Borboleta

21

Sensor da Temperatura da Água

22

Sensor da Posição da Árvore de Manivelas

23

Sensor da Posição do Comando

24

Sensor de Velocidade VSS

25

Sensor da Pressão Barométrica BARO

41

Válvulas Injetoras

43

Sistema da EGR

44

Bobina de Ignição

59

Sonda Lambda (Califórnia)

Esquema Elétrico Califórnia de 94 a 95 - Federal 95

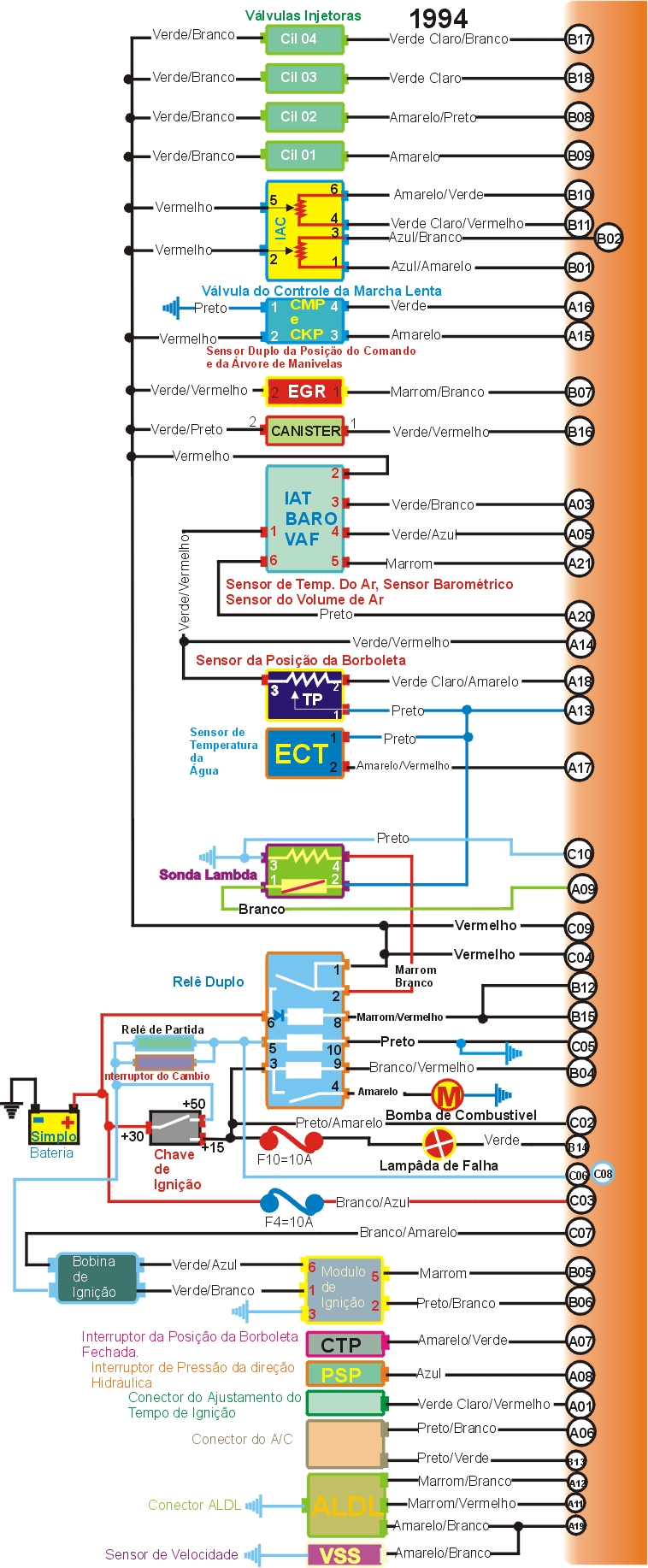

Esquema Elétrico 1994


Esquema Elétrico 1992 a 1993

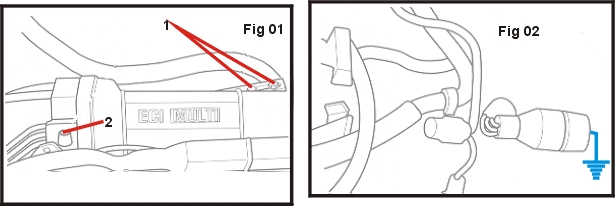

1- Como Ajustar a Marcha Lenta?


    Ajustando

    1) - Ignição desligada solte o cabo do acelerador soltando o parafuso, e faça um JUMP no conector do tempo de Ignição (Fig 2) e terra e de partida no motor deixe funcionar em marcha lenta pôr 2 minutos ajuste o parafuso da marcha lenta como mostra (Fig 1 - 2) Ignição desligada, remova o JUMP e Ajuste o cabo do acelerador se for necessário de partida no motor e deixe funcionando em marcha lenta pôr 10 minutos checar a marcha lenta e comparar com a tabela abaixo.

    Tabela

    Elantra 1.6L

    750 ± 100rpm

    Elantra 1.8L

    700 ± 100rpm

2- Como testar a Pressão da Bomba de Combustível?


    Testando

    1) - Ignição ligada conecte um MANOMETRO na linha de suprimento de combustível e de partida no motor e deixe funcionar em marcha lenta desconecte a mangueira de vácuo e compare com a tabela abaixo agora reconecte a mangueira de vácuo e confira com a tabela.

    Tabela

    Pressão

    Condição

    Valores

    Do Sistema

    Vácuo desligado

    3,3bar aproxima.

    Regulada

    Vácuo ligado

    2,8bar aproxima.

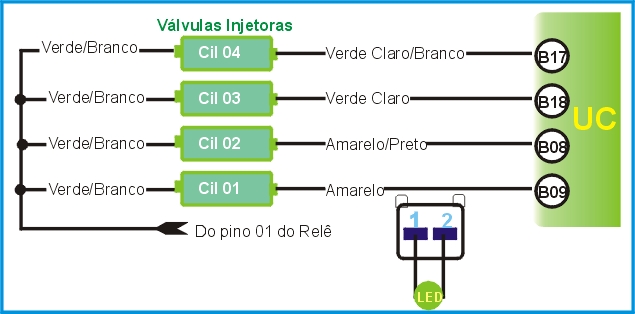

3- Como testar as Válvulas Injetoras?


    Testando

    1) - Ignição desligada desconecte o Multi-plug da válvula injetora e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais da válvula injetora que deve ser de 13 a 16 W .
    2) - Ignição desligada desconecte o Multi-plug da válvula injetora e com uma PONTA DE PROVA e faça o motor funcionar o LED deve piscar se o LED não piscar checar fios.

4- Como testar o funcionamento da Bomba de Combustível?

    Testando

    1) - Ignição desligada faça um JUMP no terminal de teste da Bomba e conecte um suprimento de voltagem da bateria a bomba devera funcionar continuamente.

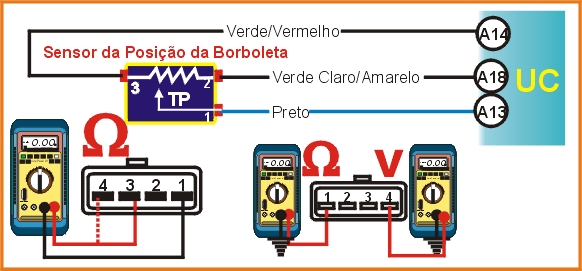

5- Como testar o Sensor da Posição da Borboleta?


    Testando

    1) - Ignição desligada desconecte o Multi-plug do Sensor da Posição da Borboleta e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 1 & Terra do Sensor da Posição da Borboleta que deve ser de Zero.

    2) - Ignição desligada desconecte o Multi-plug do Sensor da Posição da Borboleta ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 4 & terra do Sensor da Posição da Borboleta que deve ser de 5V aproximadamente.

    3) - Ignição desligada desconecte o Multi-plug do Sensor da Posição da Borboleta e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais do Sensor da Posição da Borboleta e comparar com a tabela abaixo.

    TABELA

    Terminais

    Condição

    Resistência

    1 & 4

    -

    3500 a 6500 W

    1 & 3

    Borboleta Operando

    Crescente

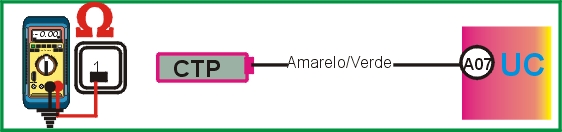

6- Como testar o Interruptor da Borboleta Fechada?


    Testando

    1) - Ignição desligada desconecte o Multi-plug do Sensor da Posição da Borboleta e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais do Sensor da Posição da Borboleta e comparar com a tabela abaixo.

    TABELA

    Terminais

    Condição

    Resistência

    1 & Terra

    Borboleta Fechada

    Zero

    1 & Terra

    Borboleta Levemente Aberta

    Infinita

7- Como testar o Sensor do Volume de Ar VAF?


O sensor VAF incorpora o Sensor IAT e Sensor BARO.

Testando

1) - Ignição desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 6 & Terra do Sensor VAF que deve ser Zero.

2) - Ignição desligada desconecte o Multi-plug do Sensor VAF ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais do Sensor VAF que deve conferir com a tabela Abaixo.

Tabela

Terminais Voltagem
2 & terra Voltagem da Bateria
3 & terra 5V aproximadamente

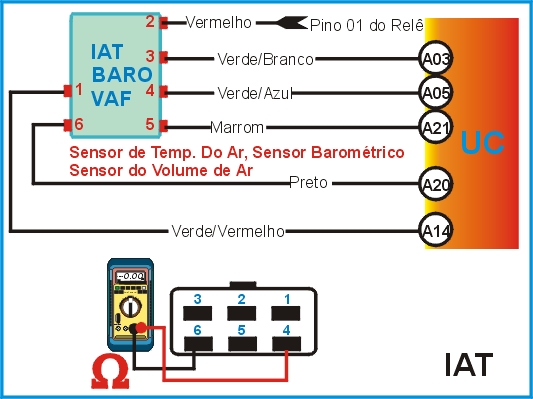

8) - Como testar o Sensor de Temperatura do Ar IAT?

O Sensor IAT esta incorporado ao Sensor VAF


Testando

1) - Ignição desligada desconecte o Multi-plug do Sensor IAT e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais do Sensor IAT e comparar com a tabela abaixo.

TABELA

Terminais Temperatura Resistência

4 & 6

0ºC

6000W

4 & 6

20ºC

2700W

4 & 6

80ºC

400W



9- Como testar a Válvula da Marcha Lenta IAC?


    Testando

    1) - Ignição desligada desconecte o Multi-plug da Válvula IAC ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & Terra e 5 & Terra do Multi-plug que deve Ter a Voltagem da Bateria

    2) - Ignição desligada desconecte o Multi-plug da Válvula IAC e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais da Válvula IAC e comparar com a tabela abaixo.

    TABELA

    Terminais Resistência

    1 & 2

    28 a 33W

    2 & 3

    28 a 33W

    4 & 5

    28 a 33W

    5 & 6

    28 a 33W

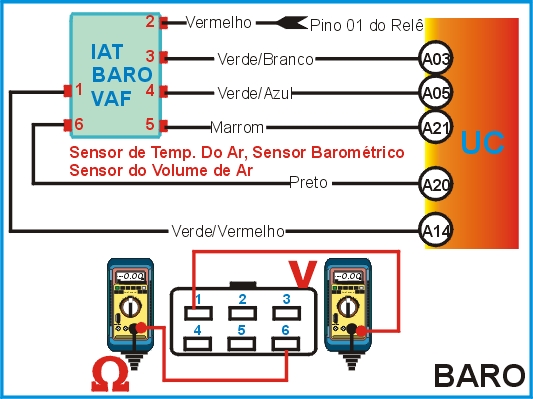

10- Como testar o Sensor da Pressão Barométrica BARO?

    Este Sensor esta incorporado ao Sensor VAF.


    Testando

    1) - Ignição desligada desconecte o Multi-plug do Sensor BARO ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 1 & Terra do Multi-plug que deve ser de 5V aproxima

    2) - Ignição desligada desconecte o Multi-plug do Sensor BARO e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 6 & terra do Multi-plug deve ser Zero.

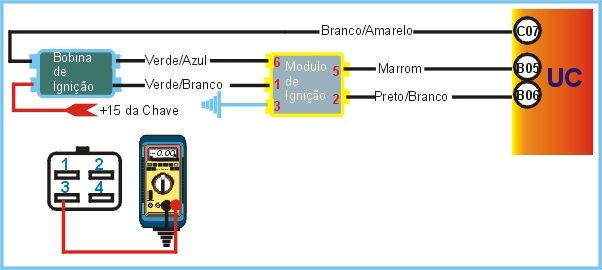

11- Como testar a Bobina de Ignição?


    Testando

    1) - Ignição desligada desconecte o Multi-plug da Bobina de Ignição e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 3 & Terra do Multi-plug que deve Ter a Voltagem da Bateria.



12- Como testar o Módulo de Ignição?


    Testando

    1) - Ignição desligada desconecte o Multi-plug do Módulo de Ignição e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & Terra, 5 & Terra do Multi-plug que deve ser de 0,5 a 4V.

    2) - Ignição desligada desconecte o Multi-plug do Módulo de Ignição e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 3 & terra do Multi-plug deve ser Zero.

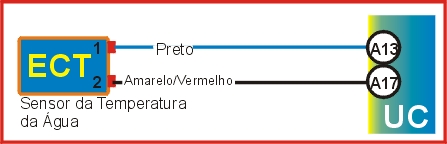

13- Como testar o Sensor de Temperatura da Água?


    Testando

    1 - Ignição Desligada desconecte o Multi-plug do Sensor ECT, alivie a pressão residual do sistema de refrigeração, remova o Sensor ECT, e imirja o Sensor num liquido com temperatura especificada e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais e conferir com a tabela abaixo.

    Tabela

    Temperatura

    Resistência

    0ºC

    5900W

    20ºC

    2500W

    50ºC

    1100W

    80ºC

    300W

14- Como testar um Sensor da Posição da Árvore da Manivelas CKP?


Testando

1) - Ignição desligada desconecte o Multi-plug do Sensor da Árvore de Manivelas CKP e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & Terra, do Multi-plug que deve ser Ter a Voltagem da Bateria.

2) - Ignição desligada desconecte o Multi-plug do Sensor da Árvore de Manivelas e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 1 & terra do Multi-plug deve ser Zero.

3) - Ignição desligada desconecte o Multi-plug da válvula injetora e com uma PONTA DE PROVA nos terminais 1 & 4 faça o motor funcionar o LED deve piscar se o LED não piscar checar fios.

15- Como testar um Sensor da Posição do Comando CMP?

    Testando

    1) - Ignição desligada desconecte o Multi-plug do Sensor da Árvore de Manivelas CKP e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & Terra, do Multi-plug que deve ser Ter a Voltagem da Bateria.

    2) - Ignição desligada desconecte o Multi-plug do Sensor da Árvore de Manivelas e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 1 & terra do Multi-plug deve ser Zero.

    3) - Ignição desligada desconecte o Multi-plug da válvula injetora e com uma PONTA DE PROVA nos terminais 1 & 3 faça o motor funcionar o LED deve piscar se o LED não piscar checar fios.

16- Como testar a Sonda Lambda Aquecida?


    Testando

    1 - Deixe o motor funcionar em temperatura normal de Operação, ignição desligada, desconecte o Multi-plug da Sonda o deixe o motor funcionar a 2000 rpm pôr 2 minutos logo após deixe funcionando em marcha lenta e com MULTITESTE DIGITAL no modo Voltímetro cheque a voltagem nos terminais 1 & 2 que deve ser de 0,1 a 0,9 flutuando.

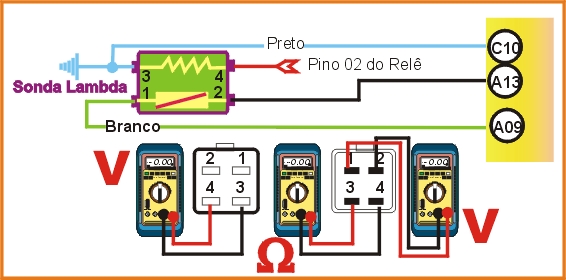

17- Como testar o aquecedor da Sonda Lambda?


    Testando

    1) - Ignição desligada desconecte o Multi-plug da Sonda Lambda e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 3 & 4, do Multi-plug que deve ser Ter a Voltagem da Bateria.

    2) - Ignição desligada desconecte o Multi-plug da Sonda Lambda e com um MULTITESTE DIGITAL no modo Omhimetro checar a resistência nos terminais 3 & 4 do Multi-plug deve ser 30W .

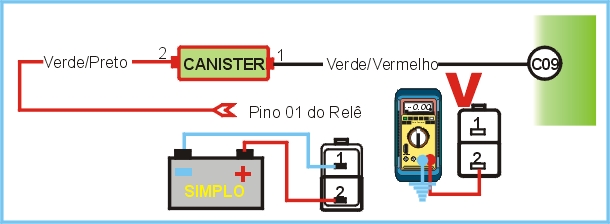

18- Como testar a Válvula de Canister EVAP?


    Testando

    1) - Ignição desligada desconecte o Multi-plug da Válvula de Canister e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & terra, do Multi-plug que deve ser Ter a Voltagem da Bateria.

    2) - Ignição desligada desconecte o Multi-plug da EVAP conecte um suprimento de voltagem + no terminal 2 e - no terminal 1 e conferir se a Válvula opera.

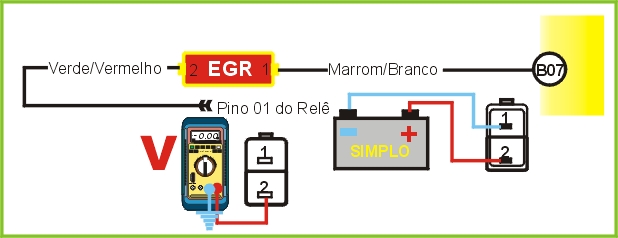

19- Como testar o solenóide da EGR?


    Testando

    1) - Ignição desligada desconecte o Multi-plug do Solenóide da EGR e com ignição ligada e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais 2 & terra, do Multi-plug que deve ser Ter a Voltagem da Bateria.

    2) - Ignição desligada desconecte o Multi-plug da EGR conecte um suprimento de voltagem + no terminal 2 e - no terminal 1 e conferir se a Válvula opera.

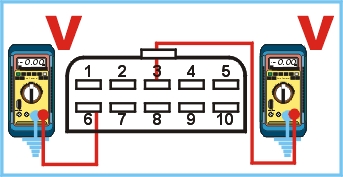

20- Como testar o Relê do Módulo?


    Testando

    1) - Ignição ligada confira se o Relê funciona se o Relê não funcionar checar os fusíveis, ignição desligada desconecte o Multi-plug do Relê checar a voltagem nos terminais, ignição ligada checar a voltagem nos terminais do Multi-plug e conferir com a tabela

    Tabela

    Terminais Condição Voltagem
    3 & terra Ignição ligada Voltagem da Bateria
    6 & terra Ignição desligada Voltagem da Bateria



    Checando Operação- Contatos do Controle Central


    Testando

    1) - Ignição desligada, desconecte o Multi-plug do Relê e conecte um suprimento de Voltagem nos terminais do Relê e conferir a voltagem com a tabela abaixo.

    Tabela

    Terminais

    Voltagem

    1 & 8 Voltagem da Bateria
    2 & 8 Voltagem da Bateria
    Voltagem + no terminal 6
    Voltagem - no terminal 8

    Checando Operação- Contatos da Bomba de Combustível


    Testando

    1) - Ignição desligada, desconecte o Multi-plug do Relê e conecte um suprimento de Voltagem nos terminais do Relê e conferir a voltagem com a tabela abaixo.

    Tabela

    Terminais

    Voltagem

    4 & 9 Voltagem da Bateria
    Voltagem + no terminal 3
    Voltagem - no terminal 9

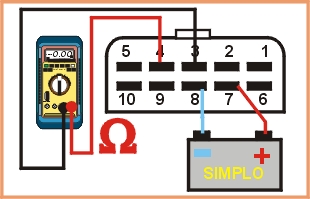

    Checando resistência- Contatos da Bomba de Combustível


    Testando

    1) - Ignição desligada, desconecte o Multi-plug do Relê e conecte um suprimento de Voltagem nos terminais do Relê e conferir a resistência com a tabela abaixo.

    Tabela

    Terminais

    Resistência

    3 & 4

    Zero

    Voltagem + no terminal 7
    Voltagem - no terminal 10

21- Como testar a Unidade Central?


    Testando

    1) - Ignição desligada, desconecte o Multi-plug da UC checar a voltagem nos terminais e terra com um MULTITESTE DIGITAL agora com a ignição ligada comparar a voltagem com a tabela.

    Tabela

    Terminais

    Condição

    Voltagem

    C3 & terra Ignição desligada Voltagem da Bateria
    C4 & terra Ignição ligada Voltagem da Bateria
    C9 & terra Ignição ligada Voltagem da Bateria


    Tabela (Califórnia)

    Terminais

    Condição

    Voltagem

    C2 & terra Ignição ligada Voltagem da Bateria
    C15 & terra Ignição ligada Voltagem da Bateria
    A22 & terra Ignição ligada Voltagem da Bateria

    Checando conexão terra

    Testando

    1) - Ignição desligada, desconecte o Multi-plug da UC e com um MULTITESTE DIGITAL no modo Ohmímetro conferir a resistência com a tabela abaixo.

    Tabela

    Terminais

    Resistência

    C5 & Terra

    Zero

    C10 & Terra

    Zero

    Tabela (Califórnia)

    Terminais

    Resistência

    C1 & Terra

    Zero

    C14 & Terra

    Zero

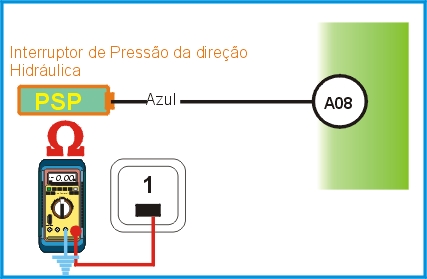

22- Como testar o Interruptor de Pressão da Direção Hidráulica PSP?


    Testando

    1) - Ignição desligada, desconecte o Multi-plug do PSP e de partida no motor e deixe funcionar em marcha lenta com um MULTITESTE DIGITAL no modo Ohmímetro conferir a resistência com a tabela abaixo.

    Tabela

    Terminais

    Condição

    Resistência

    1 & terra

    Direção reta

    Infinita

    1 & terra

    Girando

    Zero

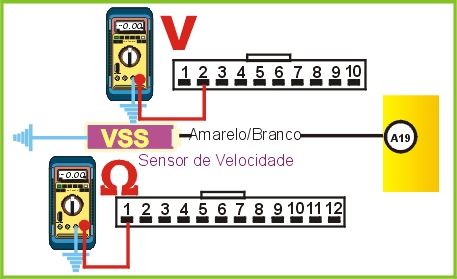

23- Como testar o Sensor de Velocidade VSS?


O VSS incorpora o sinal para o Velocímetro.

Testando

1) - Ignição desligada, desconecte o Multi-plug do VSS e com um MULTITESTE DIGITAL com a ignição ligada comparar a voltagem com a tabela.

Tabela

Terminais

Voltagem

B2 & Terra

5V



Testando

1) - Ignição desligada, desconecte o Multi-plug do VSS e com um MULTITESTE DIGITAL no modo Ohmímetro conferir a resistência com a tabela abaixo.

Tabela

Terminais

Resistência

A1 & Terra

Zero
