CAPITULO 111





APLICATIVO MAZDA

EGI

MX-5 MIATA 1.6L B6 1993

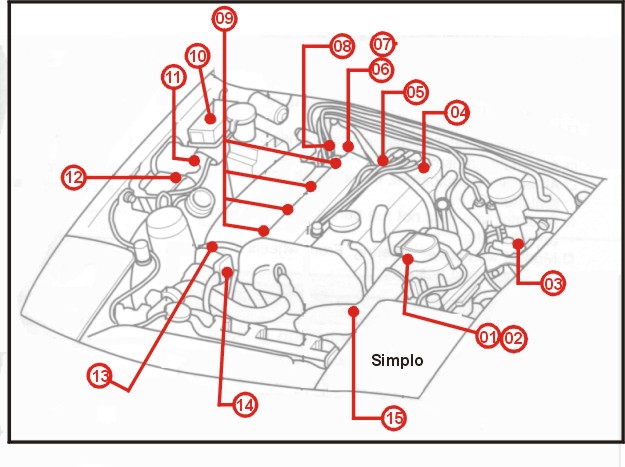

Localização dos Componentes

01 - Sensor do Volume de Ar (VAF) 02 - Sensor da Temperatura do Ar (IAT)
03 - Conector ALDL 04 - Bobina de Ignição
05 - Sensor de Temperatura da Água ECT  06 - Sensor da posição da árv. de Man. CKP
07 - Sensor de Posi. do Com. de Val. CMP 08 - Regulador de Pressão de Combustível
09 - Válvulas Injetoras 10 -Relê Principal
11 - Válvula de Canister 12 - Módulo de Ignição
13 - Válvula adicional do Controle do Ar 14 -Interruptor  da pos. da Borb. Fech. CTP
14 - Sensor da Pos. da Borb. TP com AT 14- Inter. da pos. da Borb. TP com AT.
15 - Interruptor  da Direção Hid. PSP

Componentes localizados em outros lugares

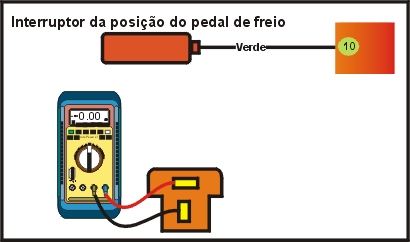

a - Sensor de Pressão Barométrica BARO b - Inter. do Pedal de Freio BPP Junto ao Pedal
c - UC fica em baixo do Porta Luvas d - Filtro de combustível debaixo do Carro na parte traseira.
e - Bomba de combustível no Tanque f - Relê da Bomba Debaixo do Painel
g - Interruptor da posição Neutra do Cambio Junto ao Cambio NP h-Sonda Lambda no cano de descarga
j - Interruptor da posição  Park/Neutra do Cambio Junto ao Cambio PNP l -Sensor de Velocidade VSS atrás do painel de instrumento



AUTODIAGNOSTICO

COMO CONSEGUIR O CÓDIGO DE FALHAS

1) - Ignição desligada

2) - Conecte uma PONTA DE PROVA  no terminal FEN do conector ALDL e  positivo da Bateria 12V..

3) - Faça um JUMP nos terminais do conector ALDL TEN e GND.

4) - Ignição Ligada.

5) - Conte o numero de piscadas  e confira com a tabela.

LISTA  DE CÓDIGOS DE FALHA

Código de falha

DEFEITO

01

Sinal de ignição

02

Sensor de posição da arvore de manivelas CKP

03

Sensor de posição do comando de válvulas CMP

08

Sensor de volume do ar VAF

09

Sensor de temperatura de refrigeração do motor ECT

10

Sensor de temperatura de entrada de ar IAT

12

Sensor de posição da borboleta TP

14

Sensor de pressão barométrica BARO

15

Sensor de oxigênio O2S

17

Sensor de oxigênio O2S

26

Válvula canister de emissão de vapores EVAP

34

Válvula de controle do ar IAC

AJUSTAMENTOS DE SERVIÇO

Preparação

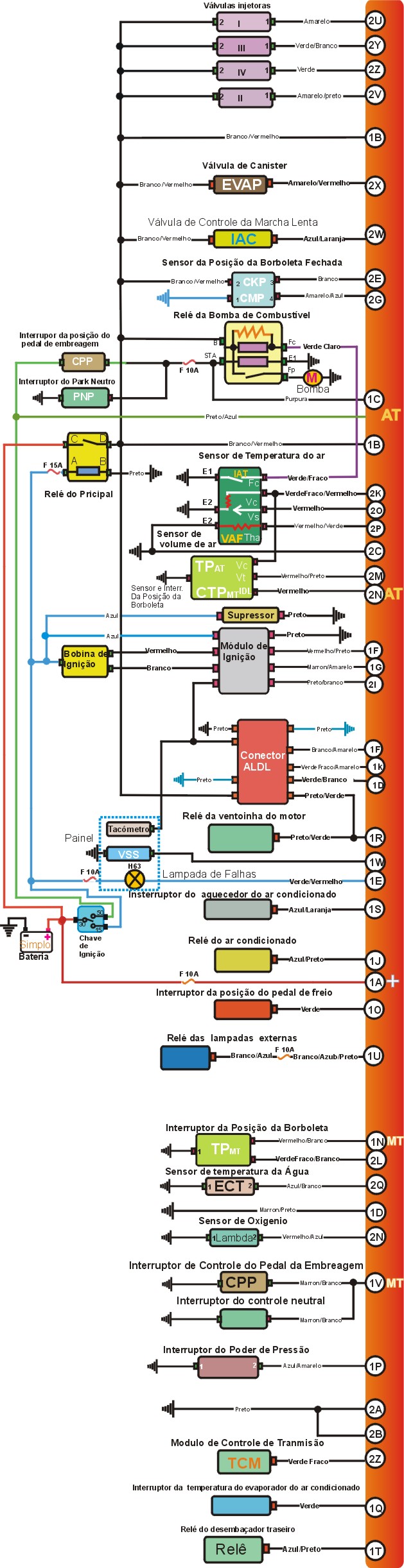

Esquema Elétrico

Esquema Elétrico Califórnia





1)- Como ajustar a Marcha lenta?



Ajustando

1 - Ligue o motor, deixe em marcha lenta, faça um jump nos terminais do conector ALDL e remova o plug-blanking. ajuste a velocidade com a chave e remova o jump e coloque o plug-blanking.



Velocidade base

850, 900 rpm

Jump nos Terminais ALDL

GND e TEN

 2)- Como testar a Pressão do combustível?

 0

Testando

1-ignição desligada, conecte o MANÔMETRO entre a mangueira de combustível e a união do filtro de combustível, ligue o motor e deixe em marcha lenta.

2-compare a pressão regulada indicada com a especificada e desconecte a mangueira de vácuo do regulador da pressão de combustível

3-compare a pressão do sistema indicada com a especificada e reconecte a mangueira de vácuo desligue a ignição, depois de 5min cheque a pressão



PRESSÃO

CONDIÇÃO

BAR

Sistema

Vácuo desligado

2.7-3.2 aprox.

Regulado

Vácuo ligado

2.2-2.7 aprox.

Segurando

Depois de 5min

1.5

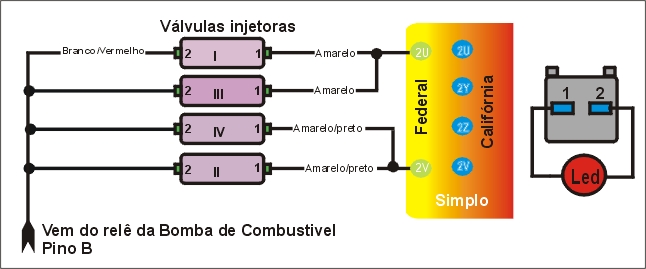

3)- Como testar as válvulas INJETORAS?



Testando

  • Ignição desligada, desconecte o multi- plug da Válvula injetora e com um MULTITESTE DIGITAL no modo Ohmimetro checar a resistência nos terminais da Válvula e comparar com a tabela abaixo.



TABELA

Resistência

12-16W

Checando o sinal



Testando

  • Ignição desligada, desconecte os multi-plugs do injetor, conecte uma PONTA DE PROVA nos terminais multi-plugs. de partida no motor, cheque se o LED pisca, se não piscar cheque a rede elétrica.

Tabela

Terminais

Led

1 e terra

Piscando

 4)- Como testar a BOMBA DE combustível?

Testando

1 - Ignição desligada, faça um jump nos terminais do conector ALDL GND e F/P. ligue a ignição, a bomba de combustível deve operar continuamente, se a bomba não operar cheque os fusíveis e a rede elétrica.

5)- Como testar o SENSOR DE POSIÇÃO DA BORBOLETA TP – AT?

Nota: incorpora o interruptor de posição fechada da borboleta.



Testando

  • ignição desligada, Desconecte o multi-plug do sensor TP e usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais do interruptor de posição da borboleta de acordo com a tabela abaixo.

  • Opere a válvula da borboleta enquanto testa a resistência entre os terminais VT e E.



TERMINAIS

Condição

Resistência

Vt & E

Borboleta fechada

1000 max

Vt & E

Borboleta totalmente aberta

5000 max



6)- Como testar o INTERRUPTOR DA POSIÇÃO FECHADA DA BORBOLETA CTP – AT?

Nota: incorporado no sensor de posição da borboleta TP.

Testando

  • ignição desligada, desconecte o multi-plug do sensor TP e insira uma lamina na profundidade especificada entre a alavanca da borboleta e a chave.

  • Usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre os terminais TP de acordo com a tabela abaixo.



 Tabela

Terminais

Lamina inserida

Resistência

E & IDL

0,1mm

Zero

E & IDL

0,6mm

¥



Ajustando

  • ignição desligada, desconecte o multi-plug do sensor TP e solte os parafusos do sensor TP.

  • insira a lamina na profundidade especificada entre a alavanca da borboleta e a chave e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais IDL e E.

  • Gire o sensor TP totalmente à direita e depois à esquerda ate que a resistência esteja como esta especificado.aperte as chaves do sensor. Confira o ajustamento testando o interruptor CTP



Terminais

Chave de teste inserida

Resistência

E & IDL

0,25mm

Zero

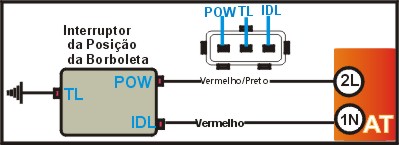

 7)- Como testar o INTERRUPTOR DA posição DA BORBOLETA TP – MT?

Testando

1 - Ignição desligada, desconecte o multi-plug do interruptor TP e Insira uma lamina na profundidade especificada entre a alavanca da borboleta e a chave

2 - Usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais do interruptor TP de acordo com a tabela abaixo.

3 - Opere a válvula da borboleta enquanto testa a resistência entre os terminais IDL e TL / POW e TL.



TERMINAIS

Lamina inserida

Resistência

IDL & TL

0,4m.m

Zero

IDL & TL

0,7m.m

Infinita

POW & TL

0,4m.m

Infinita

POW & TL

0,7m.m

Infinita

Terminais

Condição

Resistência

POW & TL

Borboleta totalmente aberta

Zero

IDL & TL

Borboleta totalmente aberta

Infinita



Ajustando

1 - Ignição desligada, desconecte o multi-plug do interruptor TP insira uma lamina na profundidade especificada entre a alavanca da borboleta e a chave.

2 - Solte as chaves do interruptor TP usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais TL e IDL.

3 - Gire o interruptor TP totalmente à direita e depois à esquerda ate que a resistência esteja como esta especificado na tabela. Confira o ajustamento testando o interruptor TP

Tabela

Terminais

Lamina inserida

Resistência

TL & IDL

0,4mm

Zero

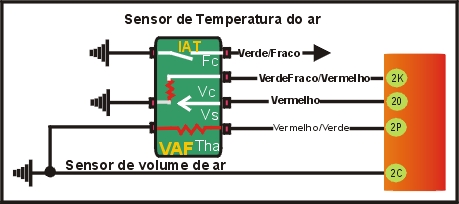

 8)- Como testar o SENSOR DE VOLUME DE AR VAF?

Nota: incorpora sensor de temperatura do ar IAT

Testando

1 - Ignição desligada, desconecte a entrada de ar do sensor VAF. Opere o sensor até o fim do curso e cheque se opera suavemente, limpe qualquer resíduo com solvente, se necessário.

Checando a resistência

Testando

1- Ignição desligada, desconecte o multi-plug do sensor VAF e desconecte a entrada de ar do sensor VAF, usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais do sensor VAF

2 - Opere o flap do sensor até o fim do curso, usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais VAF do sensor de acordo com a tabela abaixo.



TERMINAIS

CONDIÇÃO

RESISTÊNCIA

E2 & Vc

-

200-400

E2 & Vs

Flap fechado

200-600

E2 & Vs

Flap aberto

20-1000

E1 & Fc

Flap fechado

¥

E1 & Fc

Flap aberto

Zero

 9)- Como testar o SENSOR DE TEMPERATURA  DO AR – IAT?

Nota: incorporado no sensor de volume de ar VAF

Testando

  • ignição desligada, desconecte o multi-plug do sensor VAF, cheque a temperatura do ambiente.

  • Usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais do sensor VAF de acordo com a tabela abaixo.

Tabela

Terminais

Temperatura °C

Resistência

E2 & THAA

20

2210-2690

E2 & THAA

60

2210-2680



10)- Como testar a VÁLVULA DE CONTROLE DA MARCHA LENTA – IAC?



Testando

- confirme que o motor esteja frio e faça um jump entre o conector ALDL e os terminais GND e TEM.

- ligue o motor, deixe em marcha lenta e cheque se a velocidade decresce conforme vai subindo a temperatura.

11)- Como testar a VÁLVULA ADICIONAL DE CONTROLE DE AR adicional VAF?

Testando

  • ignição desligada, desconecte o multi-plug da válvula IAC usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais da válvula IAC que deve ser de 11-13.



12)- Como testar a BOBINA DE IGNIÇÃO?

Checando a voltagem suplementar



Testando

  • ignição desligada, desconecte o multi-plug da bobina de ignição.

  • ignição ligada, usando um MULTÍMETRO DIGITAL no modo voltímetro cheque a voltagem entre os terminais multi-plug e terra de acordo com a tabela abaixo.



Terminais

Voltagem

1 & terra

Voltagem da bateria



Checando a resistência primária

Testando

  • ignição desligada, desconecte o multi-plug da bobina de ignição.

  • usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais da bobina de ignição de acordo com a tabela abaixo.



Terminais

Resistência

1 & 2

0,7-1 aprox.

1 & 3

0,7-1 aprox.

Checando a resistência secundária

Testando

  • ignição desligada, desconecte o multi-plug da bobina de ignição e o fio de alta-tensão da bobina de ignição. usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre a conexão de alta-tensão da bobina de ignição.



Resistência

11200-15200

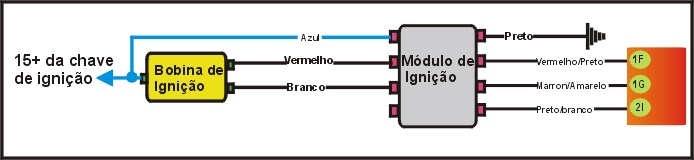

 13)- Como testar o MÓDULO DE IGNIÇÃO?

Checando a voltagem suplementar



Testando

  • ignição desligada, desconecte o multi-plug do módulo da ignição. De partida no motor, usando um MULTITESTE DIGITAL no modo voltímetro cheque a voltagem entre os terminais do multi-plug e terra.



Terminais

Voltagem

C & terra

Voltagem da bateria



Checando conexão terra

Testando

  • ignição desligada, desconecte o multi-plug do módulo de ignição. usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais multi-plug e terra de acordo com a tabela.



Terminais

Resistência

F & terra

Zero



Checando o sinal

Nota: desconecte os multi-plugs do injetor antes dos testes de arranque,

para que o motor não ligue.

Testando

  • ignição desligada, não desconecte o multi-plug. Acesse o terminal do multi-plug do módulo de ignição e conecte uma PONTA DE PROVA entre os terminais multi-plug e terra. De partida no motor, cheque se o LED pisca de acordo com a tabela, se não piscar deve haver falha no módulo de ignição





Terminais

LED

A & terra

Piscando

H & terra

Piscando

 14)- Como testar o Sensor de temperatura da Água ECT?



Testando

  • ignição desligada, desconecte o multi-plug do sensor ECT e alivie a pressão residual do sistema de refrigeração.

  • Remova o sensor ECT do motor, Insira a sonda do sensor ECT no líquido de arrefecimento para a temperatura especificada na tabela.

  • usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais ECT, o sensor ECT deve ser colocado na posição se a temperatura do motor e as leituras de resistência forem comparadas.



Temperatura °C

Resistência

20

2200-2700? aprox.

80

290-350? aprox.

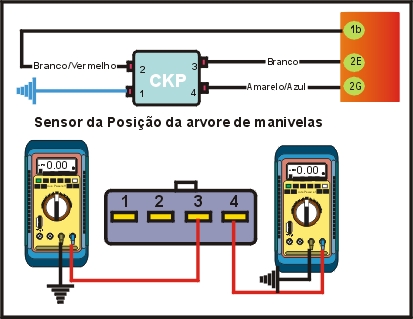

15)- Como testar o Sensor de posição da árvore de manivelas CKP?

Nota: incorpora o sensor de posição do comando de válvulas CMP

Checando o sinal



Testando

  • ignição desligada, não desconecte o multi-plug. Acesse o terminal do multi-plug do sensor CKP.

  • Ignição ligada, usando um MULTÍMETRO DIGITAL no modo voltímetro cheque a voltagem entre o terminal multi-plug e terra. Ignição ligada, deixe em marcha lenta e cheque a voltagem entre o terminal multi-plug e terra.



Terminais

Condição

Voltagem

3 & terra

Ignição ligada

Zero ou 5V

3 & terra

Marcha lenta

2V aprox.

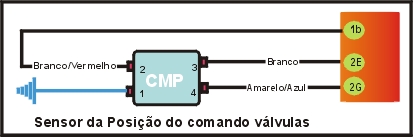

16)- Como testar o Sensor de posição do comando de válvulas CMP?

Nota: incorporado no sensor de posição da árvore de manivelas CKP

Testando

  • ignição desligada, não desconecte o multi-plug. Acesse o terminal do multi-plug do sensor CKP.

  • Ignição ligada, usando um MULTÍMETRO DIGITAL no modo voltímetro cheque a voltagem entre o terminal multi-plug e terra. Ignição ligada, deixe em marcha lenta e cheque a voltagem entre o terminal multi-plug e terra.



Terminal

Condição

Voltagem

4 & terra

Ignição ligada

Zero ou 5V

4 & terra

Marcha lenta

1.5V aprox.



17)- Como testar o Sensor de oxigênio O2S?



Testando

  • Confirme que o motor esteja na temperatura normal de funcionamento.

  • Ignição desligada, desconecte o multi-plug O2S e usando um MULTITESTE DIGITAL no modo voltímetro cheque a voltagem entre os terminais O2S e terra.

  • Ligue o motor e coloque o motor em 3000rpm até que o voltímetro indique 0.55V.

  • deixe em marcha lenta, aumente e diminua a velocidade do motor enquanto checa a voltagem de acordo com a tabela abaixo.



Terminais

Condição

Voltagem

1 & terra

RPM aumentando

0.5-1 V

1& terra

RPM diminuindo

0-0.4 V

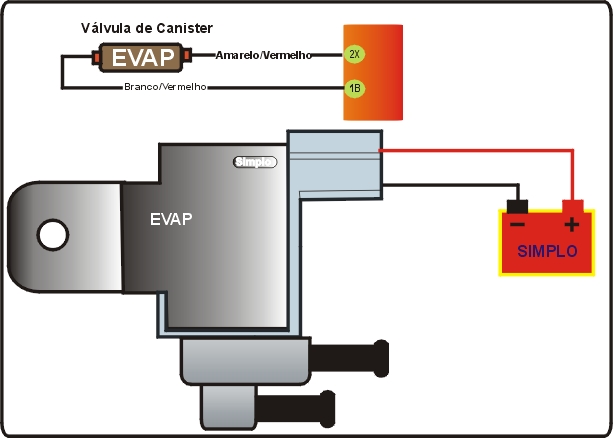

18)- Como testar a Válvula canister de emissão de vapores – EVAP?



Testando

  • ignição desligada, desconecte o multi-plug da válvula EVAP e mangueiras de vácuo cheque se não há ar fluindo através das portas.

  • Conecte a voltagem suplementar da bateria nos terminais da válvula EVAP e cheque se há ar fluindo através das portas.



Condição

Ar fluindo

Bateria desconectada

Não é possível

Bateria conectada

Possível

19)- Como testar o Relé de controle do motor?

Nota: Confirme que a voltagem suplementar da bateria está conectada corretamente.

Se não o relé pode ser danificado.



Testando

  • ignição desligada, remova o relé e usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre os terminais do relé.

  • Conecte a voltagem suplementar da bateria nos terminais do relé especificados na tabela, e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais do relé de acordo com a tabela abaixo.



Terminais

Condição

Resistência

C & D

Bateria desconectada



C & D

Bateria conectada

Zero

Bateria + terminal A





Bateria – terminal B

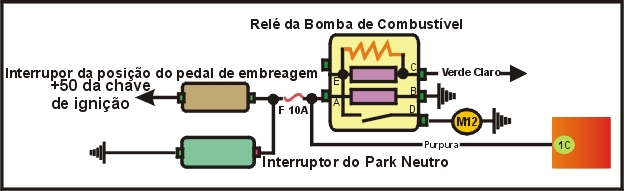

20)- Como testar o Relé da bomba de combustível?

Checando a resistência

Testando

  • ignição desligada, remova o relé e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais do relé de acordo com a tabela abaixo.



Terminais

Resistência

STA & E1

21-43

B & Fc

100-23

Nota: Confirme que a voltagem suplementar da bateria está conectada corretamente.

Se não o relé pode ser danificado.



Testando

  • ignição desligada, remova o relé e usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre os terminais do relé. Conecte a voltagem suplementar da bateria nos terminais do relé especificados, e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais do relé de acordo com a tabela abaixo.





Terminais

Condição

Resistência

D & FP

Bateria desconectada

¥

D & FP

Bateria conectada

Zero

Bateria + terminal B





Bateria – terminal Fc





Bateria + terminal STA





Bateria – terminal E1







21)- Como testar o Módulo de controle do motor – ECM?



Testando voltagem suplementar

  • ignição desligada, desconecte os multi-plugs do ECM e usando um MULTÍMETRO DIGITAL no modo voltímetro cheque a voltagem entre o terminal multi-plug e terra.

  • Ignição ligada, usando um MULTÍMETRO DIGITAL no modo voltímetro cheque a voltagem entre os terminais multi-plug e terra.

  • De partida no motor e cheque a voltagem entre o terminal multi-plug e terra. Se a voltagem não for a especificada, cheque a rede elétrica e o relé.





Terminais

Condição

Voltagem

1A & terra

Ignição desligada

Voltagem da bateria

1B & terra

Ignição ligada

Voltagem da bateria

1C & terra

De partida no motor

10V aprox

1V & terra – AT

De partida no motor

10V aprox.



Checando a conexão com o terra



Testando

  • ignição desligada, desconecte os multi-plugs do ECM e usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre os terminais multi-plug e terra. Se a resistência não for a especificada, cheque a rede elétrica



Terminais

Resistência

2A & terra

Zero

2B & terra

Zero



22)- Como testar o Interruptor da pressão da direção hidráulica – PSP?



Testando

  • ignição desligada, desconecte o multi-plug do interruptor PSP e de partida no motor.

  • Deixe em marcha lenta, usando um MULTÍMETRO DIGITAL no modo ohmimetro, cheque a resistência entre o terminal do interruptor PSP e o terra, gire o volante enquanto testa a resistência.





Terminais

Condição

Resistência

1 & terra

Volante reto

¥

1 & terra

Girando o volante

zero





23)- Como testar o Interruptor da posição Neutral NP – MT?



Testando

  • ignição desligada, desconecte o multi-plug do interruptor NP e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais NP.

  • Mova a alavanca seletora para cada posição enquanto testa a resistência.



Posição da alavanca seletora

Resistência

Neutral

Zero

Todas as outras posições

¥



24)- Como testar o Interruptor da posição park/neutral PNP – AT?



Testando

  • ignição desligada, desconecte o multi-plug do interruptor PNP (2 pinos). usando um MULTITESTE DIGITAL no modo ohmimetro cheque a resistência entre os terminais do interruptor PNP. Mova a alavanca seletora para cada posição enquanto testa a resistência.



Terminais

Posição da alavanca

Resistência

1 & 2

Park

Zero

1 & 2

Neutral

Zero

1 & 2

Todas outras posições

¥



25)- Como testar o Sensor de velocidade do veículo – VSS?

Nota: um ohmimetro analógico deve ser usado para este teste.

Testando

  • ignição desligada, remova o agrupamento do instrumento e gire o guia do velocímetro.

  • conecte o ohmimetro nos terminais do agrupamento do instrumento 2D e 2F, cheque as flutuações da agulha.



Terminais

Condição

Pulsos

2D & 2F

Velocímetro virado

4/ver.



26)- Como testar o Interruptor da posição do pedal do freio – BPP?



Testando

  • ignição desligada, desconecte o multi-plug do interruptor BPP e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais BPP. Pressione o pedal enquanto checa a resistência.



Posição do pedal

resistência

Solto

¥

Pressionado

Zero

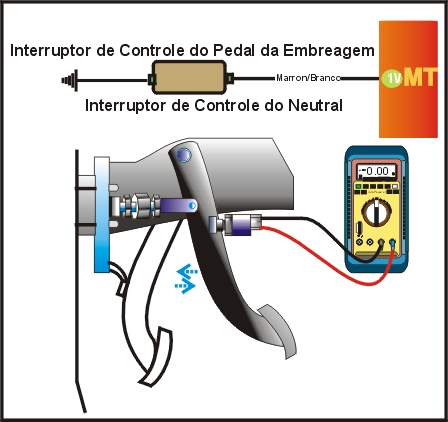

27)- Como testar o Interruptor do pedal da embreagem – CPP?

Testando

  • ignição desligada, desconecte o multi-plug do interruptor CPP e usando um MULTÍMETRO DIGITAL no modo ohmimetro cheque a resistência entre os terminais CPP. pressione o pedal enquanto testa a resistência.



Posição do pedal

resistência

Solto

Infinita

Pressionado

Zero
