Xsara 1.8 16V

Capitulo 131

Aplicativo Citroen

SAGEM SL96

Citroen Xsara GLX 1.8 16V com Motor XU7JP4/L3

Citroen Xsara Exclusive 1.8 16V com Motor XU7JP4/L3

Citroen Xsara VTS 1.8 16V com Motor XU7JP4/L3

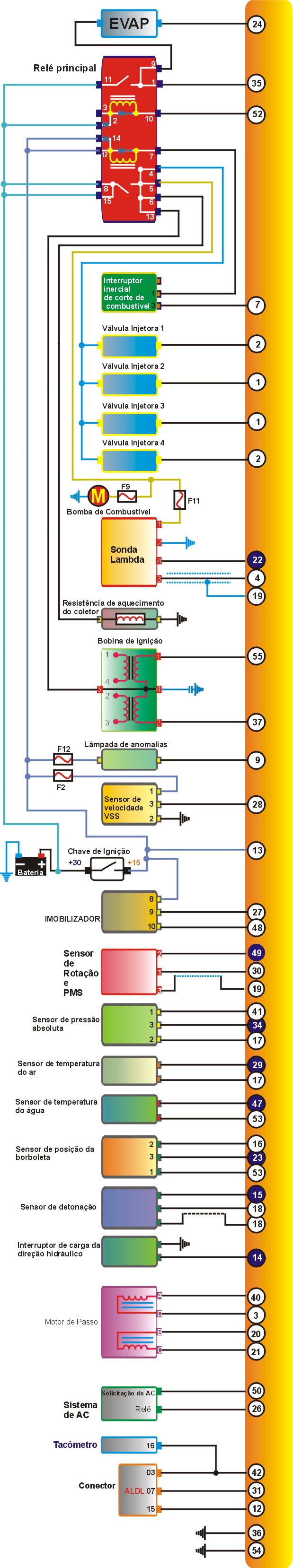

Esquema Elétrico

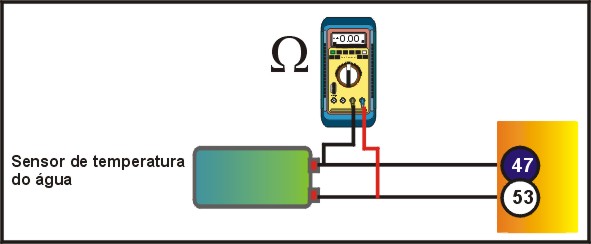

1) - Como testar o Sensor de Temperatura da Água?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais 47 e 53 da UC que deve ser comparada com a tabela abaixo.

TABELA

Temperatura	Resistência
10°C	3540 a 4090 W
20°C	2360 a 2660 W
30°C	1585 a 1790 W
40°C	1095 a 1220 W
50°C	765 a 850 W
60°C	545 a 610 W
80°C	296 a 318 W
90°C	220 a 240 W
100°C	170 a 185 W

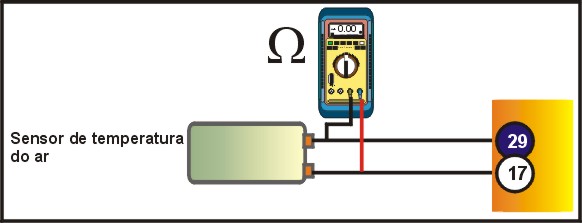

2) - Como testar o Sensor de Temperatura do Ar?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais 29 e 17 da UC que deve ser comparada com a tabela abaixo.

TABELA

Temperatura	Resistência
10°C	3540 a 4090 W
20°C	2360 a 2660 W
30°C	1585 a 1790 W
40°C	1095 a 1220 W
50°C	765 a 850 W
60°C	545 a 610 W
80°C	296 a 318 W
90°C	220 a 240 W
100°C	170 a 185 W

3)-Como testar a pressão da Bomba de combustível?

Testando

1)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão com o vácuo conectado que deve ser de 2,4 a 2,7 bar

2)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão com o sem vácuo que deve ser de 2,7 a 3,2 bar

4)-Como testar a Vazão da Bomba de combustível?

Testando

1)-Com uma vasilha DE MEDIDAS insira na ponta da mangueira de retorno medir a vazão que deve ser de 1,40 a 2,35l/min.

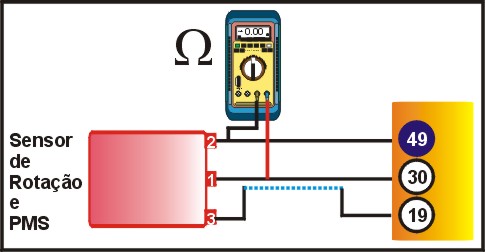

5)-Como Testar o Sensor de Rotação e PMS?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais 49 e 30 da UC que deve ser de 310 a 490 W.

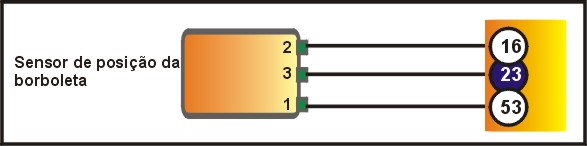

6)-Como Testar o Sensor da Posição da Borboleta?


Testando

1)-Com um MULTITESTE DIGITAL no modo voltímetro checar a voltagem nos terminais e comparar com a tabela abaixo.

Tabela

Terminais	Posição	Voltagem
23 e 53	Fechada	0,7V
23 e 53	Aberta	4,9V

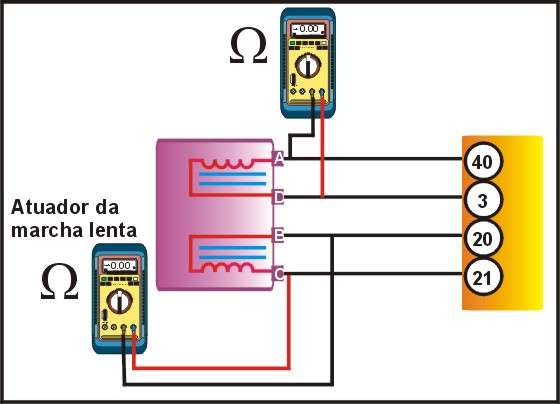

7)-Como testar o Atuador de Marcha Lenta?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais e conferir com a tabela abaixo.

Tabela

Pinos	Resistência
40 e 03	51 a 60W.
20 e 21	51 a 60W.

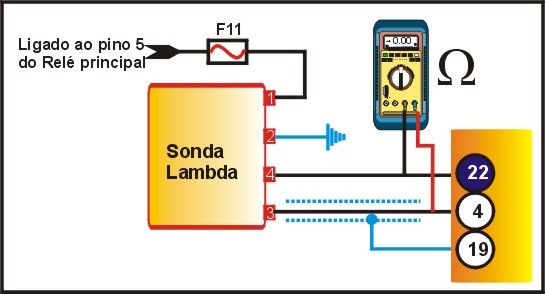

8)-Como Testar a Sonda Lambda?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência de aquecimento da Sonda que deve ser de 19 a 21 W.

2)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem nos terminais 22 e 04 que deverá flutuar entre 0,1 a 1,0V

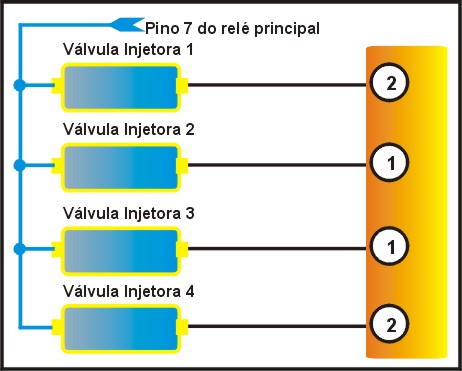

9)-Como Testar a Válvula Injetora?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência da Válvula Injetora nos pinos 01 e 02 que deve ser de 13,1 a 16,1 W.

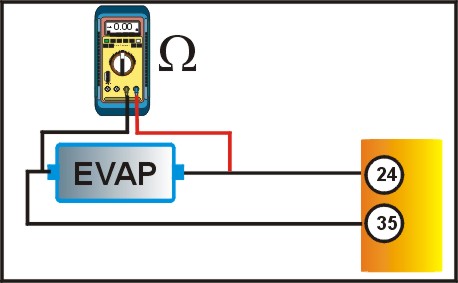

10)-Como Testar a Válvula de Canister?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais 24 e 35 que deve ser de 26 a 49W.

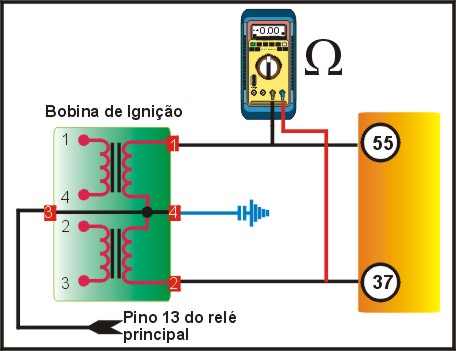

11)-Como testar a Bobina de Ignição?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência dos dois primários nos terminais 55 e 37 que deve ser de 1,1 a 1,5W.

2)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência dos secundários nas saídas 1 e 4 ou 2 e 3 (de 9600 a 13900 W)

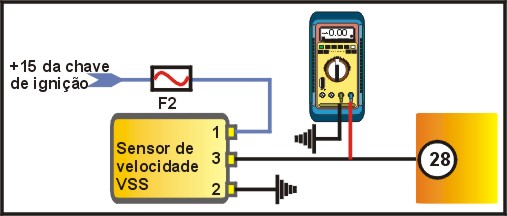

12)-Como Testar o Sensor de Velocidade?


Testando

1)-Com um MULTITESTE DIGITAL no modo Freqüência (Hz) checar a freqüência que deverá aumentar de modo continuo conforme aumenta a velocidade da transmissão nos pinos 28 e terra.

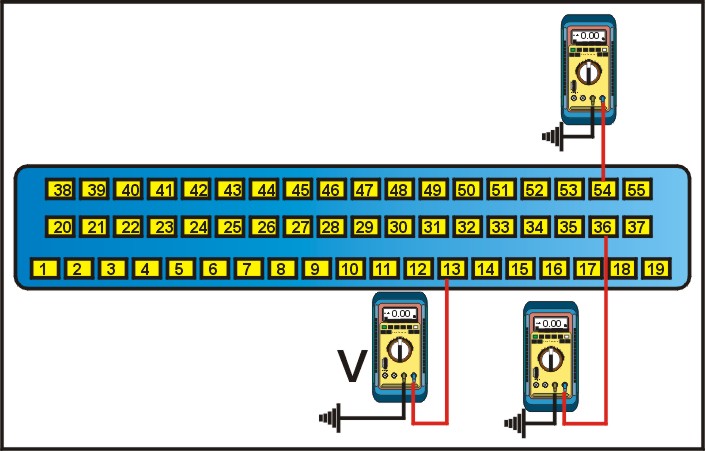

13)-Como testar a Alimentação da UC?


Testando

1)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem nos pinos 13 que dever positiva 12,5V.

2)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem nos pinos 36, 54 que deve ser Negativa.

3)-Com um MULTITESTE DIGITAL no modo Resistência checar a Resistência nos pinos 36, 54 e terra que deve ser 1,0W.

14)-Como testar a Resistência de Aquecimento do Coletor?

Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar a resistência nos terminais que deve ser de 3 a 5W.

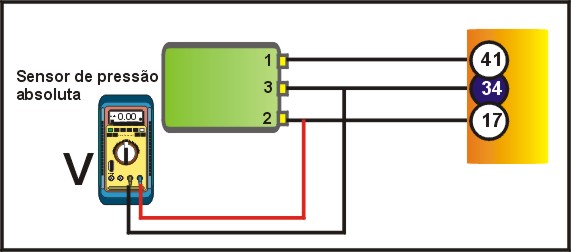

15)-Como testar o Sensor de Pressão Absoluta MAP?


Testando

1)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem nos pinos 34 e 17 que acelerando e desacelerando deverá oscilar entre 1,1 a 4,1V.

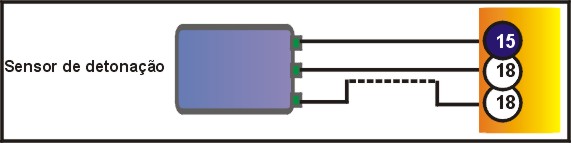

16)-Como testar o Sensor de Detonação?


Testando

1)-Com uma chave de um torque de aperto no sensor de 1,5 a 2,5 Nm
