Capitulo 133

Aplicativo Citroen

Bosch Motronic MP3.2

Citroen XM  2.0 TURBO com Motor XU10J4

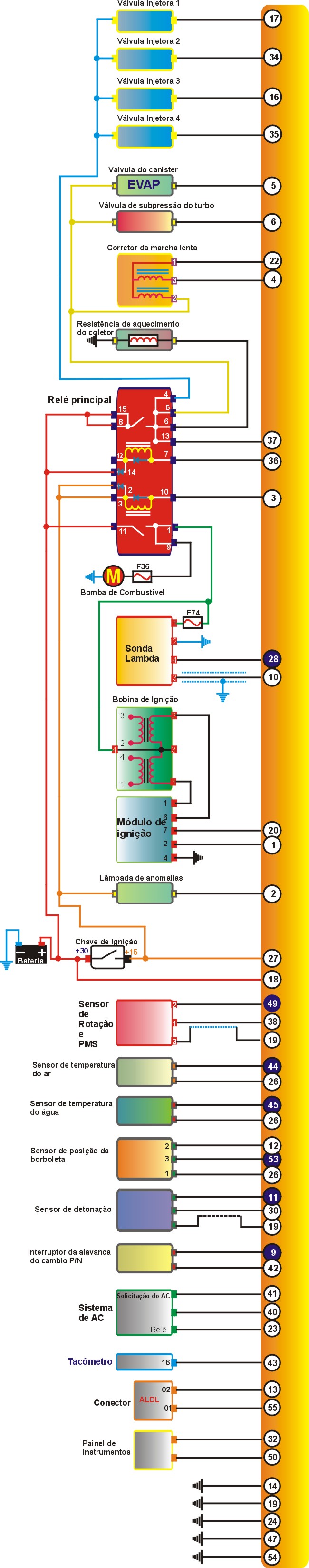

ESQUEMA ELÉTRICO

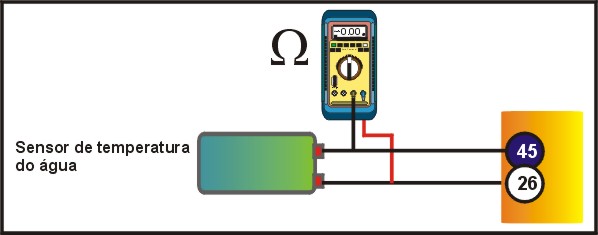

1) -  Como testar o Sensor de Temperatura da Água?


Testando

1)-Com um MULTITESTE DIGITAL no modo Ohmímetro checar  a resistência  nos terminais 45 e 26 da UC  que deve ser comparada com a tabela abaixo.

TABELA

Temperatura

Resistência

 10°C

3540 a 4090 W

 20°C

2360 a 2660 W

 30°C

1585 a 1790 W

 40°C

1095 a 1220 W

 50°C

765 a 850 W

 60°C

545 a 610 W

 80°C

296 a 318 W

 90°C

220 a 240 W

 100°C

170 a 185 W

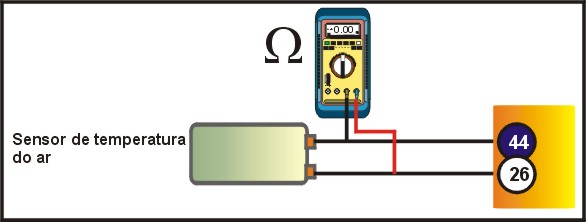

2) -  Como testar o Sensor de Temperatura do Ar?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais  44 e 26 da UC  que deve ser comparada com a tabela abaixo.

TABELA

Temperatura

Resistência

 10°C

3540 a 4090 W

 20°C

2360 a 2660 W

 30°C

1585 a 1790 W

 40°C

1095 a 1220 W

 50°C

765 a 850 W

 60°C

545 a 610 W

 80°C

296 a 318 W

 90°C

220 a 240 W

 100°C

170 a 185 W

3)-Como testar a pressão da Bomba de Combustível?

Testando

1)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão com o vácuo conectado que deve ser de 2,4 a 2,7  bar

2)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão  sem vácuo que deve ser de 2,7 a 3,2  bar

4)-Como testar a Vazão da Bomba de  combustível?

Testando

1)-Com uma VASILHA DE MEDIDAS insira na ponta da mangueira de retorno medir a vazão que deve ser de 1,40 a 2,35l/min.

5)-Como Testar o Sensor de Rotação e PMS?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 11 e 30 da UC  que deve ser  de 310 a 390 W.

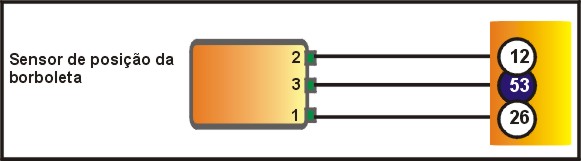

6)-Como Testar o Sensor da Posição da Borboleta?


Testando

1)-Com um MULTITESTE DIGITAL no modo Voltímetro checar  a voltagem  nos terminais e comparar com a tabela abaixo.

Tabela

Terminais

Posição

Voltagem

26 e 53

Fechada

0,V

26 e 53

Aberta

4,4V

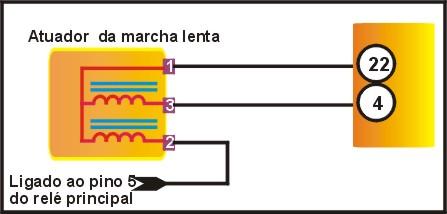

7)-Como testar o Atuador de Marcha Lenta?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais e conferir com a tabela abaixo.

Tabela

Pinos

Resistência

04 e 37

19 a 21W.

22 e 37

19 a 21W.

04 e 22

37 a 43W.

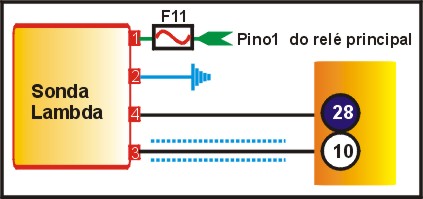

8)-Como Testar a Sonda Lambda?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  de aquecimento da Sonda que deve ser de 3,2 a 4,9 W.

2)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem  nos terminais 28 e 10 que deverá flutuar entre 0,1 a 1,0V

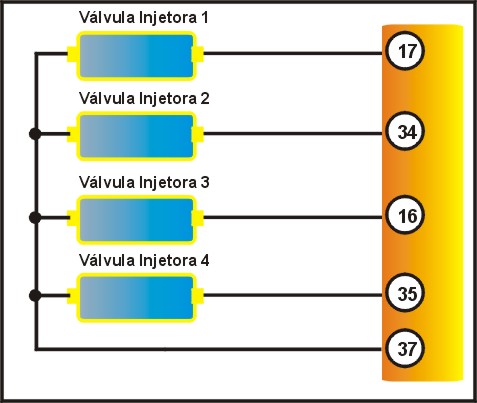

9)-Como Testar a Válvula Injetora?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  da Válvula Injetora nos pinos 17, 34, 16, 35 e alimentação pino 37  que deve ser de 15 a 17 ?.

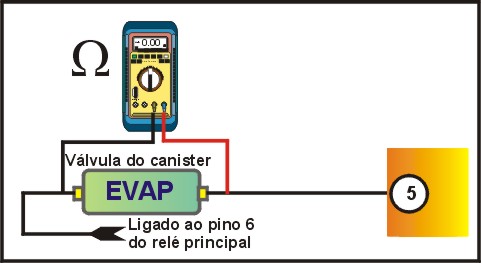

10)-Como Testar a Válvula de Canister?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência nos terminais 05 e 18 que deve ser de 41 a 59W.

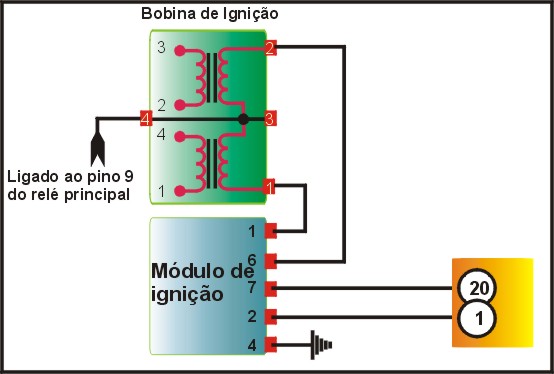

11)-Como testar a Bobina de Ignição?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos dois primários nos terminais 01 e 06 do módulo de ignição que deve ser de 0,3 a 0,7?.

2)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos secundários  ( 0,9 MW a  1,1 MW)

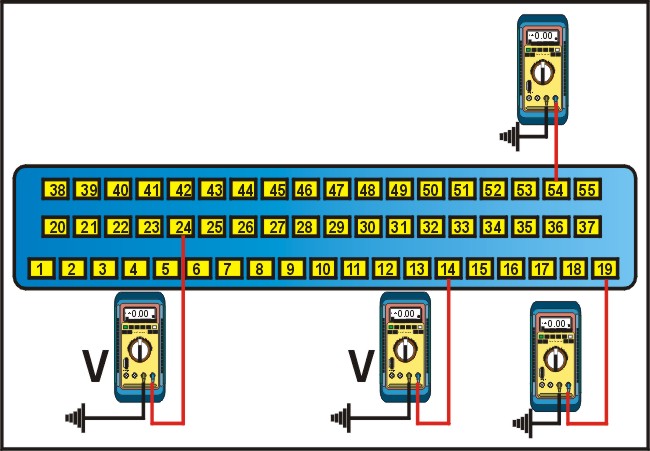

12)-Como testar a Alimentação da UC?


Testando

1)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 18 e 27 que dever positiva 12,5V.

2)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 14/19/24/47/54 que deve ser Negativa.

3)-Com um MULTITESTE DIGITAL no modo Resistência checar  a  Resistência  nos pinos 14/19/24/47/54 e terra que deve ser 1,0W.

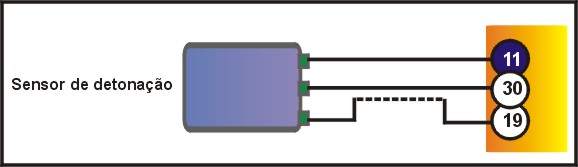

13)-Como testar o Sensor de Detonação?


Testando

1)-Com uma chave de um torque de aperto no sensor de 1,5 a 2,5 Nm.

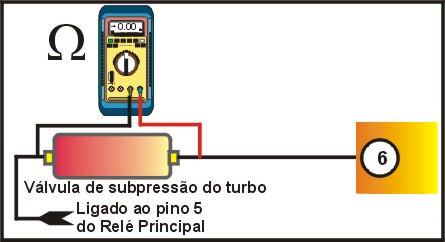

14)-Como testar o Sensor de Sobrepressão do TURBO?


Testando

1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência nos terminais 06 e 37 que deve ser de 22  a 38W.
