Capitulo 136

Aplicativo Citroen

Magneti Marelli FD G6.10

Citroen ZX 1.6 com Motor XU5M

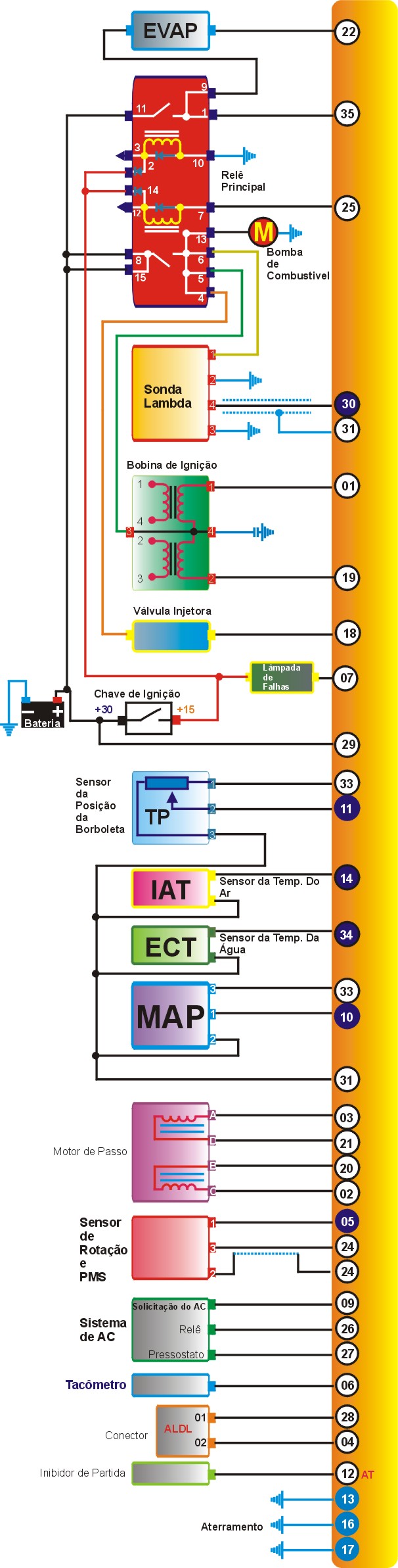

ESQUEMA ELÉTRICO

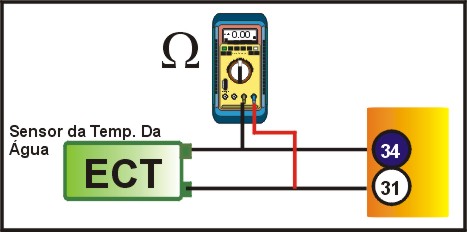

1) -  Como testar o Sensor de Temperatura da Água?


Testando
1)-Com um MULTITESTE DIGITAL no modo Ohmímetro checar  a resistência  nos terminais 34 e 31  que deve ser comparada com a tabela abaixo.

TABELA

Temperatura Resistência

 10°C

3540 a 4090 W
 20°C   2360 a 2660 W
 30°C   1585 a 1790 W
 40°C   1095 a 1220 W
 50°C   765 a 850 W
 60°C   545 a 610 W
 80°C   296 a 318 W
 90°C   220 a 240 W
 100°C   170 a 185 W

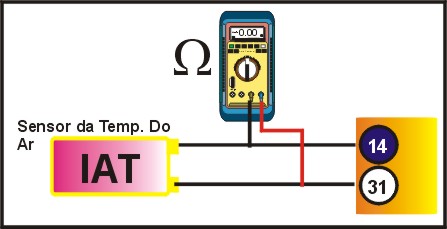

2) -  Como testar o Sensor de Temperatura do Ar?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 14 e 31   que deve ser comparada com a tabela abaixo.

TABELA

Temperatura Resistência

 10°C

3540 a 4090 W
 20°C   2360 a 2660 W
 30°C   1585 a 1790 W
 40°C   1095 a 1220 W
 50°C   765 a 850 W
 60°C   545 a 610 W
 80°C   296 a 318 W
 90°C   220 a 240 W
 100°C   170 a 185 W

3)-Como testar a pressão da Bomba de Combustível?

Testando
1)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão que deve ser de 0,6 a 1,0 bar

4)-Como testar a Vazão da Bomba de   combustível?

Testando
1)-Com uma VASILHA DE MEDIDAS insira na ponta da mangueira de retorno medir a vazão que deve ser de 1,47 a 2,30l/min.

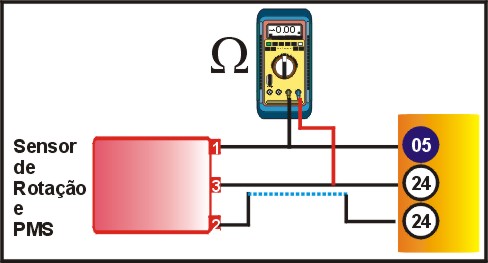

5)-Como Testar o Sensor de Rotação e PMS?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 05 e 24   que deve ser  de 310 a 490 W.

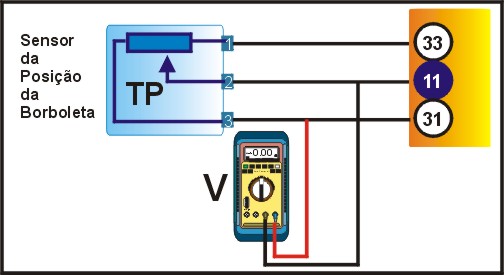

6)-Como Testar o Sensor da Posição da Borboleta?


Testando
1)-Com um MULTITESTE DIGITAL no modo Voltímetro checar  a voltagem  nos terminais e comparar com a tabela abaixo.

Tabela

Terminais

Posição

Voltagem

11 e 31

Fechada

0,6V
11 e 31 Aberta 4,7 a 4,9V

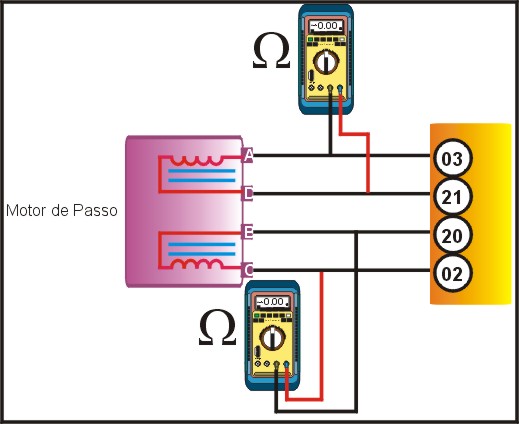

7)-Como testar o Atuador de Marcha Lenta?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais   que deve conferir com a tabela abaixo.

Tabela

PINOS

Resistência

03 e 21

51 a 59 W.

20 e 02

51 a 59 W.

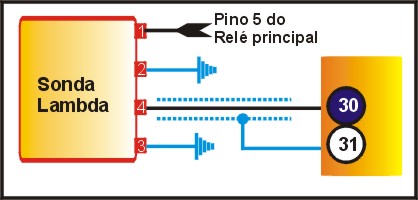

8)-Como Testar a Sonda Lambda?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  de aquecimento da Sonda que deve ser de 03 a 05 W.
2)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem  nos terminais 30 e massa que deverá flutuar entre 0,1 a 1,0V

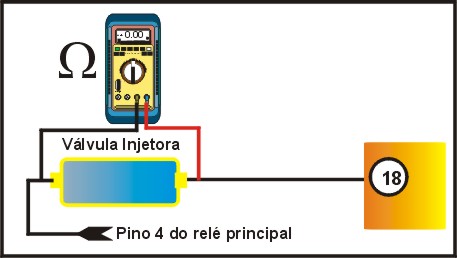

09)-Como Testar a Válvula Injetora?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  da Válvula Injetora  nos pinos 1 e 2 que deve ser de 1,4 a 1,6 W.

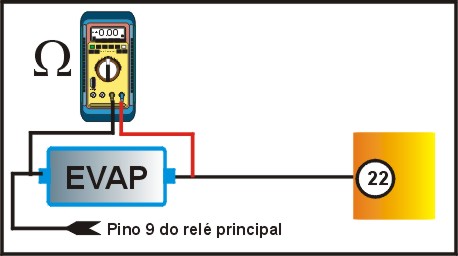

10)-Como Testar a Válvula de Canister?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência nos terminais 22 e 03 que deve ser de 26 a 29W.

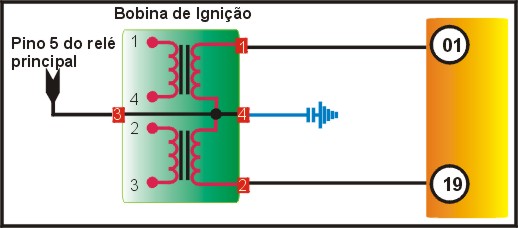

11)-Como testar a Bobina de Ignição?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos dois primários nos terminais 01 e 19 que deve ser de 1,1 a 1,5W.
2)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos secundários nas saídas 1 e 4  ou 2 e 3 (Sagem 8600 W) (Bosch  14600 W)

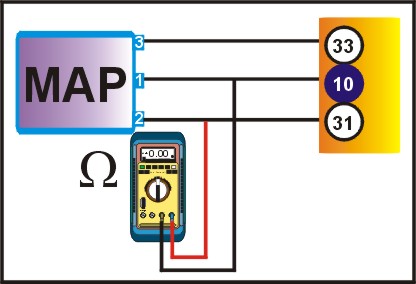

12)-Como testar o Sensor de Pressão Absoluta MAP?


Testando
1)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 10 e 31 que acelerando e desacelerando deverá oscilar entre 1,1 a 4,1V.

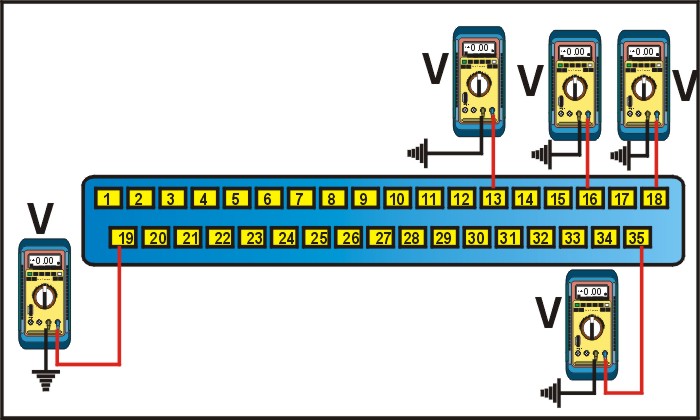

13)-Como testar a Alimentação da UC?


Testando
1)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 29 e 35 que dever positiva 12,5V.
2)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 13,16,17 que deve ser Negativa.
3)-Com um MULTITESTE DIGITAL no modo Resistência checar  a  Resistência  nos pinos 13,16,17 e terra que deve ser 1,0W
