Capitulo 137

Aplicativo Citroen

Bosch Monomotronic MA3.0

Citroen ZX 1.4 com Motor TU3M

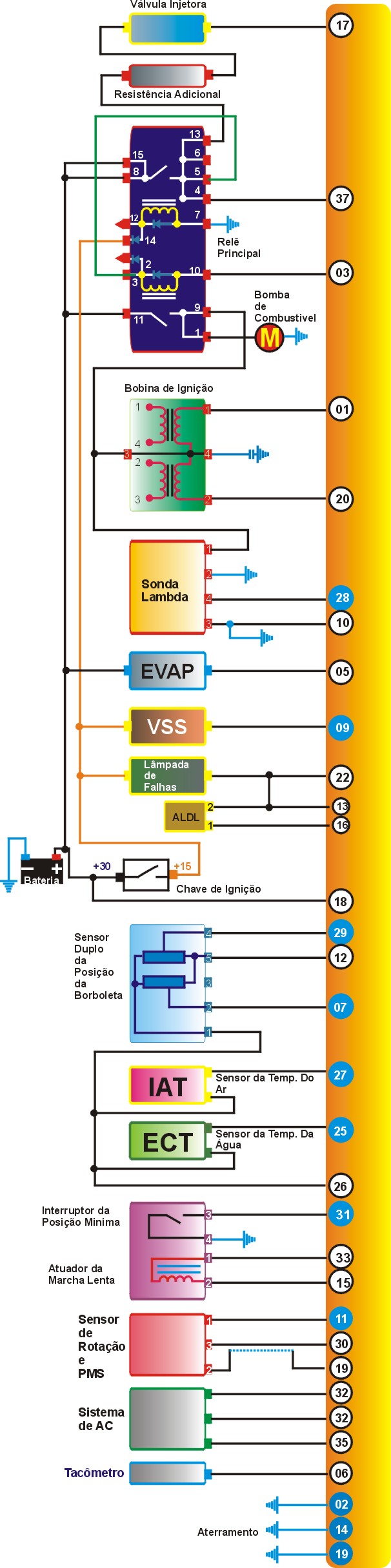

ESQUEMA ELÉTRICO


1) -  Como testar o Sensor de Temperatura da Água?


Testando
1)-Com um MULTITESTE DIGITAL no modo Ohmímetro checar  a resistência  nos terminais 25 e 26 da UC  que deve ser comparada com a tabela abaixo.

TABELA

Temperatura Resistência

 10°C

3540 a 4090 W
 20°C   2360 a 2660 W
 30°C   1585 a 1790 W
 40°C   1095 a 1220 W
 50°C   765 a 850 W
 60°C   545 a 610 W
 80°C   296 a 318 W
 90°C   220 a 240 W
 100°C   170 a 185 W

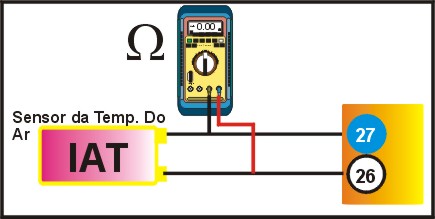

2) -  Como testar o Sensor de Temperatura do Ar?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 27 e 26 da UC  que deve ser comparada com a tabela abaixo.

TABELA

Temperatura Resistência

 10°C

3540 a 4090 W
 20°C   2360 a 2660 W
 30°C   1585 a 1790 W
 40°C   1095 a 1220 W
 50°C   765 a 850 W
 60°C   545 a 610 W
 80°C   296 a 318 W
 90°C   220 a 240 W
 100°C   170 a 185 W

3)-Como testar a pressão da Bomba de Combustível?

Testando
1)-Com um MANÔMETRO instalado na linha de Abastecimento checar a pressão que deve ser de 0,9 a 1,1 bar

4)-Como testar a Vazão da Bomba de   combustível?

Testando
1)-Com uma VASILHA DE MEDIDAS insira na ponta da mangueira de retorno medir a vazão que deve ser de 1,47 a 2,25l/min.

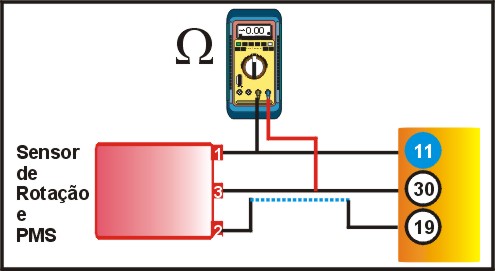

5)-Como Testar o Sensor de Rotação e PMS?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 11 e 30 da UC  que deve ser  de 310 a 490 W.

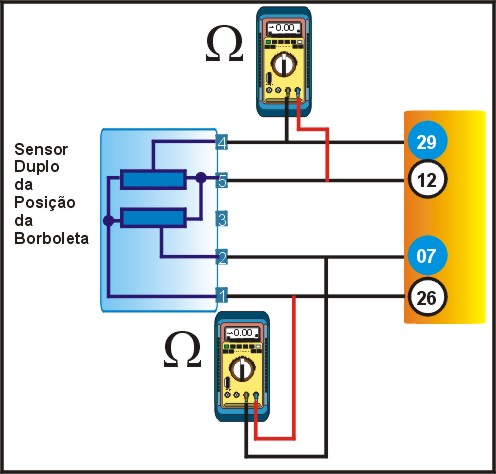

6)-Como Testar o Sensor da Posição da Borboleta?


Testando
1)-Com um MULTITESTE DIGITAL no modo Voltímetro checar  a voltagem  nos terminais e comparar com a tabela abaixo.

Tabela

Terminais

Posição

Voltagem

29 e 26

Fechada

0V
29 e 26 Aberta 4,5V
07 e 26 Fechada 2,1V
07 e 26 Aberta 4,9V

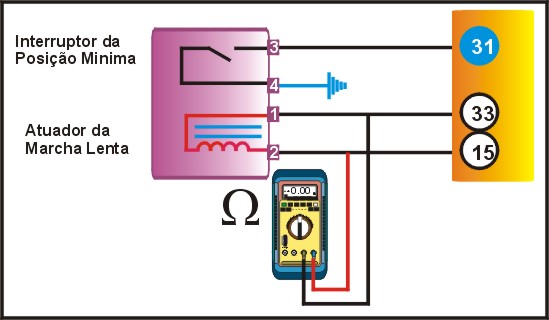

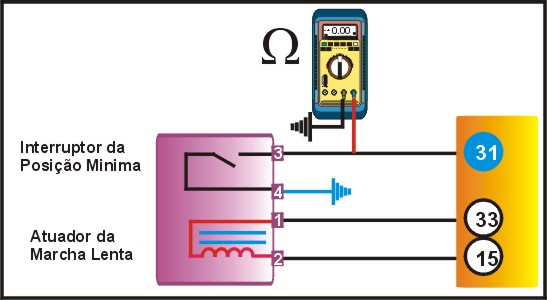

7)-Como Testar o Interruptor de Mínimo?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais e comparar com a tabela abaixo.

Tabela

Terminais

Posição

Resistência

31 e Terra

Fechada

0W.

31 e Terra

Aberta

InfinitaW.

8)-Como testar o Atuador de Marcha Lenta?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  nos terminais 33 e 15 da UC  que deve ser  de 5,4 a 8,1 W.

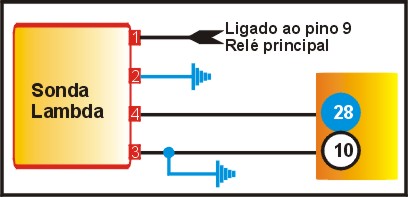

9)-Como Testar a Sonda Lambda?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  de aquecimento da Sonda que deve ser de 19 a 21 W.
2)-Com um MULTITESTE DIGITAL no modo voltímetro checar a Voltagem  nos terminais 5 e 18 que deverá flutuar entre 0,1 a 1,0V

10)-Como Testar a Válvula Injetora?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  da Válvula Injetora  nos pinos 17 e 37 que deve ser de 1,4 a 1,6 W.

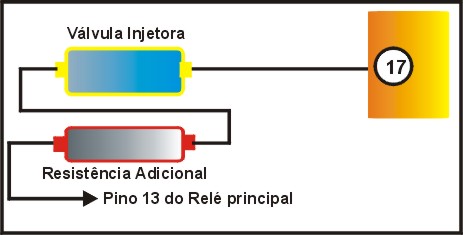

11)-Como Testar o Resistor Adicional da Válvula Injetora?

Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência com o RELÊ conectado que deve ser de 3,0W.

12)-Como Testar a Válvula de Canister?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência nos terminais 28 e 10 que deve ser de 26 a 49W.

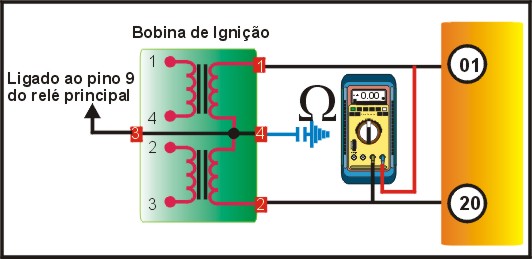

13)-Como testar a Bobina de Ignição?


Testando
1)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos dois primários nos terminais 01 e 20 que deve ser de 0,8 a 1,3W.
2)-Com um MULTITESTE DIGITAL no modo ohmímetro checar  a resistência  dos secundários nas saídas 1 e 4  ou 2 e 3 (Sagem 8600 Wv) (Bosch  14600 W)

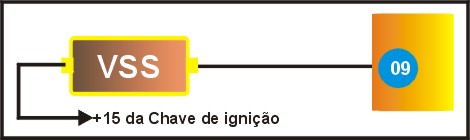

14)-Como Testar o Sensor de Velocidade?


Testando
1)-Com um MULTITESTE DIGITAL no modo Freqüência (Hz) checar a freqüência que deverá aumentar de modo continuo conforme aumenta a velocidade da transmissão.

15)-Como testar a Alimentação da UC?


Testando
1)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 18 e 37 que dever positiva 12,5V.
2)-Com um MULTITESTE DIGITAL no modo voltímetro checar  a  Voltagem  nos pinos 02,14,19 que deve ser Negativa.
3)-Com um MULTITESTE DIGITAL no modo Resistência checar  a  Resistência  nos pinos 02,14,19 e terra que deve ser 1,0W
