CAPITULO 102

APLICATIVO MAZDA

EGI



Mazda 323 1.6L B6-SOHC de 1991 a 1994

Mazda 323 1.8L BP-SOHC de 1991 a 1994

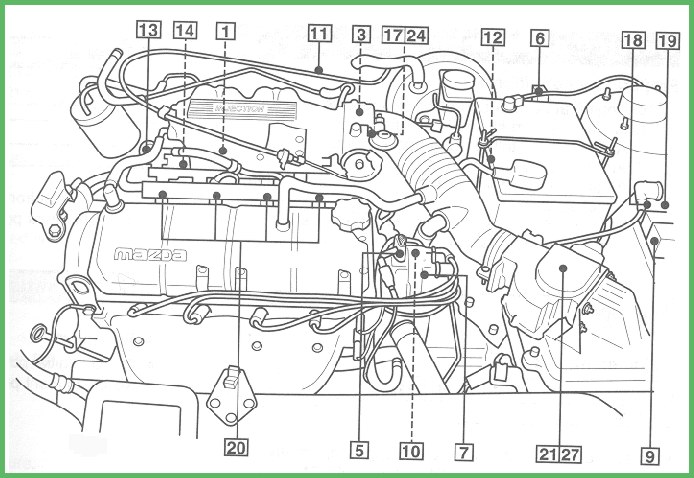

LOCALIZAÇÃO DOS COMPONENTES


1-Válvula de Controle de Ar Adicional 2-Sensor de Pressão Barométrica BARO no Módulo.
3 - Interruptor da posição da Borboleta Fechada CTP 4- Interruptor da Posição do Pedal de Freio CPP Junto ao Pedal
5 - Sensor de Rotação CKP no Distribuidor 6-Conector ALDL
7 - Distribuidor 8 - Unidade Central no Console Central
9 - Relê Principal 10 - Sensor de Temperatura Água ECT
11- Válvula de Canister EVAP 12 - Filtro de Combustível
13 - Regulador de Pressão do Combust. 14 - Solenóide do Regulador de Pressão
15 - Bomba de Combustível no Tanque 16 - Relê da Bomba De Combustível - no Console Central
17 - Atuador da Marcha Lenta ISC 18 - Módulo de Ignição
19 - Bobina de Ignição 20 - Válvulas Injetoras
21 - Sensor da Temperatura do Ar IAT 22 - Sensor de Oxigênio O2S no escape
23 - Interruptor de pressão da Direção Hidráulica PSP 24 - Sensor da Posição da Borboleta TP
25 - Sensor da Posição Neutra do Cambio na Transmissão 26 - Sensor de Velocidade VSS na Transmissão
27 - Sensor do Volume do Ar VAF

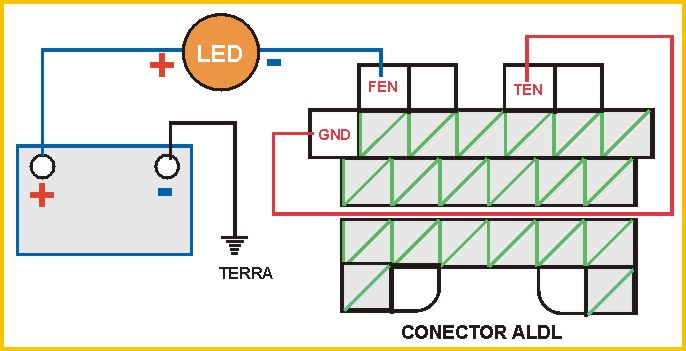

Como conseguir os Códigos de Falhas


A unidade Central possui a função de Autodiagnose.

Para conseguir o código de falha siga os seguintes passos.

1-Ignição desligada

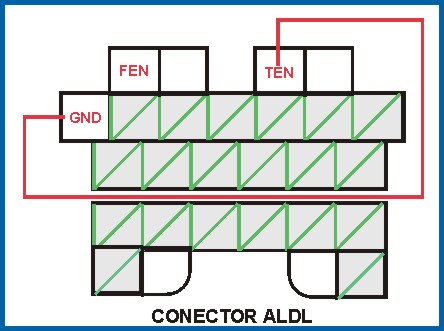

2-Conecte uma lâmpada de baixa resistência ou um LED ao conector ALDL no terminal FEN ao positivo da Bateria 12V.

3-Faça um JUMP entre os terminais TEM e GND.

4-Após 1.2 segundos começa as piscadas pela dezena.

5-Após 0,4 segundos começa a unidade.

6-O tempo de um código para outro é de 1.6 segundos.

7-Depois de 4 segundos repete-se os códigos.

Como apagar os Códigos de Falhas?

1-Ignição desligada.

2-Desconecte a Bateria

3-Pressione o Pedal de Freio pôr 5 Segundos

4-Reconecte a Bateria

5-Conecte uma lâmpada de baixa resistência ou um LED ao conector ALDL no terminal FEN ao positivo da Bateria 12V.

6-Faça um JUMP entre os terminais TEM e GND.

7-Ignição ligada sem dar a partida.

8-Aguarde pôr 6 Segundos

9-De partida no Motor

10-Deixe funcionando até alcançar a temperatura Normal

11-Deixe o motor funcionar a 2000Rpm pôr 3 minutos.

12-Confira se ainda possui algum Código de Falha



Lista do Código de Falhas

Código

Possíveis Falhas

01

Sinal de Ignição

02

Sensor de Rotação

03

Sensor de Rotação

04

Sensor de Rotação

05

Sensor de Detonação

06

Sensor de Velocidade

07

Sensor de Detonação

08

Sensor de Volume de Ar VAF

09

Sensor de Temperatura da Água

10

Sensor de Temperatura do Ar

11

Sensor de Temperatura do Ar

12

Sensor da Posição da Borboleta

14

Sensor de Pressão Barométrica

15

Sensor de Oxigênio

16

Válvula EGR P/ Fabricados na Califórnia

17

Sensor de Oxigênio

23

Sensor de Oxigênio

24

Sensor de Oxigênio

25

Solenóide do regulador de Pressão

26

Válvula de Canister

28

Solenóide da Válvula EGR P/ Fab na Califórnia

29

Solenóide da Válvula EGR P/ Fab na Califórnia

30

Relê de Partida

34

Atuador da Marcha Lenta

36

Aquecedor do Sensor de Oxigênio

37

Aquecedor do Sensor de Oxigênio

41

Solenóide da Entrada de Ar Mutliplo Válvula 01

46

Solenóide da Entrada de Ar Mutliplo Válvula 02

55

Gerador de Pulso da Transmissão Automática

56

Thermo Sensor do Fluido da Caixa Automática

60

Válvula Solenóide da Troca da 1 -2

61

Válvula Solenóide da Troca da 2 -3

62

Válvula Solenóide da Troca da 3cx -4

63

Válvula Solenóide da Troca de Marchas

64

Válvula Solenóide da Troca de 3 - 2

65

Válvula Solenóide da Troca de Marchas

66

Válvula Solenóide da Linha de Pressão

67

Relê do Aquecedor

68

Relê do Aquecedor

69

Sensor de Temperatura da Água

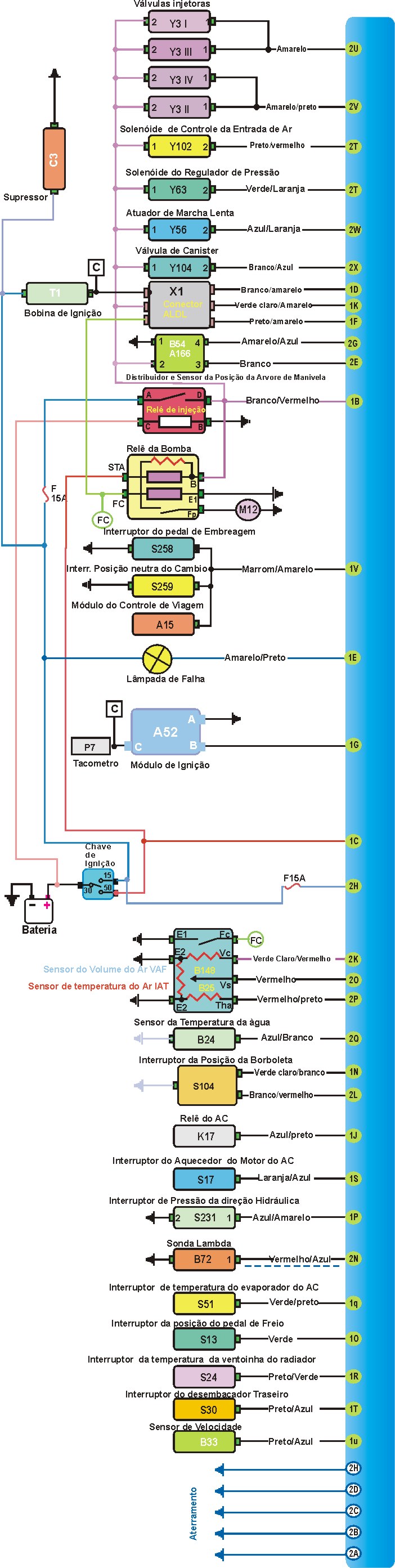

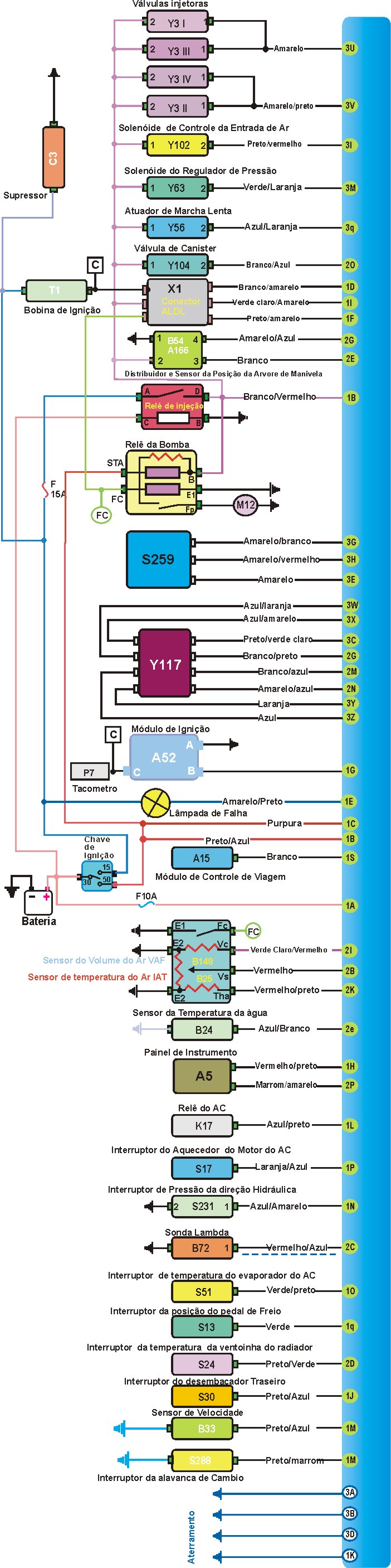

Esquema Elétrico do 323 Transmissão Mecanica


Esquema Elétrico do 323 Cámbio Automático




1) - Como Ajustar a Marcha Lenta?


Ajustamento

1-Faça o motor funcionar até alcançar a temperatura normal de funcionamento.

2-Faça um JUMP no conector ALDL entre os terminais TEM e GND.

3-De partida

4-Deixe funcionar em marcha lenta

5-Remova o plug Blanking

6-Ajuste o parafuso de marcha lenta como mostra a Figura

7-Reconecte o Plug Blanking

8-Remova o JUMP.



Marcha Lenta

Todos Modelos                                 700 a 800Rpm

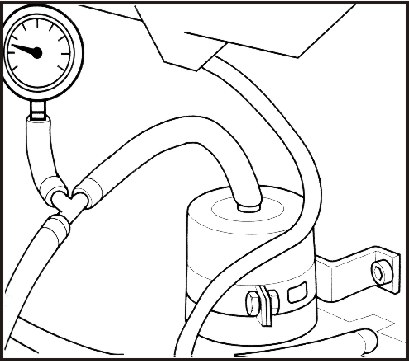

2) - Como testar a pressão da Bomba de Combustível?


Testando

1-Acesse ao Multi-plug da Bomba de Combustível, de partida no motor e desconecte o Multi-plug da Bomba de Combustível, deixe o motor morrer reconecte o Multi-plug.

2 - Ignição desligada, conecte um MANOMETRO na linha de combustível na união com o filtro de combustível.

3 - De partida no motor, deixe funcionar em marcha lenta e compare com os dados da tabela abaixo.

4 - Desconecte o vácuo do regulador de Pressão e compare com os dados da tabela abaixo

5 - Ignição desligada, reconecte o vácuo e faça um JUMP no conector ALDL nos terminais F/P e GND, ignição ligada deixe a bomba funcionar pôr 10 segundos, ignição desligada, remova o JUMP, após 5 minutos cheque a Pressão.



Pressão                         Condição                                       Bar
Regulada                    Vácuo ligado                          de 2.1 a 2.6
Sistema                     Vácuo desligado                     de 2.6 a 3.2
Desligada                   Após 5 Minutos                              1.5

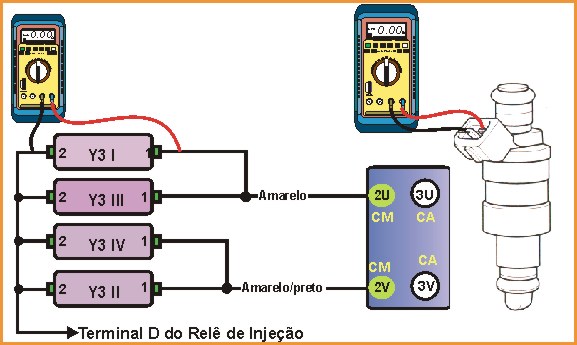

3) - Como testar as Válvulas Injetoras?


Testando

1- Ignição desligada desconecte o Multi-plug da Válvula Injetora e com um MULTITESTE AUTOMOTIVO no modo Omhimetro checar a resistência nos terminais das Válvulas Injetoras que devera ser de 12 a 16W .

2 - Ignição desligada, desconecte o Multi-plug da Válvula Injetora, ignição ligada e MULTITESTE AUTOMOTIVO no modo Voltímetro checar a Voltagem nos fios branco/laranja e terra que deverá ter a voltagem da bateria.

3 - Ignição desligada desconecte o Multi-plug da Válvula Injetora conecte uma PONTA DE PROVA nos terminais da Válvulas injetoras que devera piscar com o motor em funcionamento.

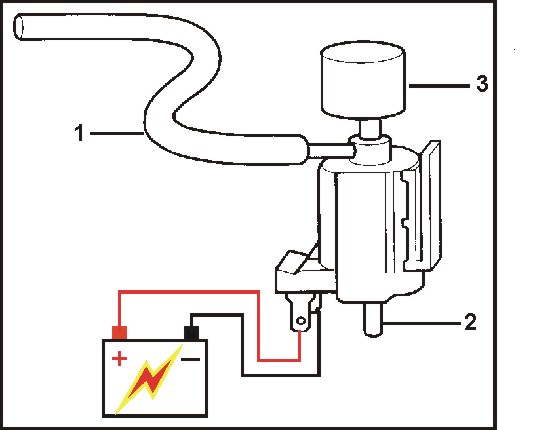

4) - Como testar o Solenóide do Controle do Regulador de Pressão?


Testando

1- Ignição desligada desconecte o multi-plug do Solenóide e a mangueira de Vácuo e conecte voltagem da bateria nos terminais do solenóide e com um MULTITESTE AUTOMOTIVO no modo Voltímetro checar a Voltagem nos terminais 1 e 2, 1 e 3 do Solenóide que devera funcionar.

5) Como Testar a parte Elétrica da Bomba de Combustível?



Testando

1- Ignição desligada e faça um JUMP no conector ALDL nos terminais F/P e GND, ignição ligada a Bomba deve funcionar, se a Bomba não Funcionar checar os Relês.

2 - Ignição desligada, desconecte o Multi-plug da bomba, ignição ligada checar se a voltagem da bateria nos terminais B/P e B  se não houver voltagem checar FIOS.

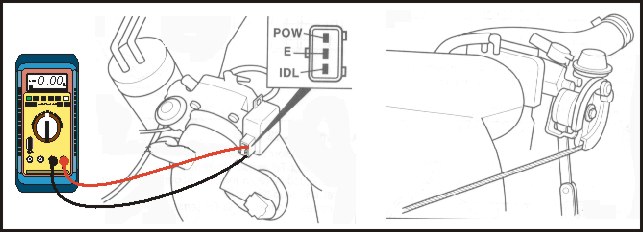

6) - Como testar o Interruptor da posição da Borboleta TP cambio mecânico?


Testando

1- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 0,1mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais comparar com a tabela abaixo.

2- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 1,0mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais comparar com a tabela abaixo.

3 - Com a Borboleta totalmente aberta um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais checar a tabela abaixo.



Tabela

Terminais                 Lamina de Calibrar                    Resistência
IDL & E                          0,1mm                                            Zero
POW & E                        0,1mm                                         Infinita
IDL & E                           1,0mm                                         Infinita
POW & E                        1,0mm                                         Infinita
IDL & E                    Borboleta Totalmente Aberta     Infinita
POW & E                 Borboleta Totalmente Aberta       Zero

Ajustamento


Testando

1- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 0,4mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais IDL e E feche o parafuso do Interruptor gire o interruptor pôr 30º a resistência devera ser zero.

2- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 0,7mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais que devera ser infinita

7) - Como testar o Sensor da Posição da Borboleta C A? (Incorpora o Interruptor da Posição da Borboleta)


Testando

1- Ignição desligada desconecte o Multi-plug do Sensor TP e com MULTITESTE DIGITAL no modo Ohmímetro checar a resistência e opere a borboleta e confira os dados abaixo.


Tabela

Terminais                     Condição                             Resistência
VT & E                    Borboleta Fechada                1000 W Aprox.
VT & E           Borboleta Totalmente Aberta       5000 W Aprox

Ajustamento


Ajustando

1 - Ignição desligada, desconecte o Multi-plug, insira uma lamina de 0,25mm de calibragem no parafuso de calibragem e com MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais IDL e E feche o parafuso do Interruptor gire o interruptor pôr 30º a resistência devera ser zero.

2 - Insira uma lamina de Calibragem de 0,4mm no parafuso de calibragem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência que deve ser infinita

8) - Como testar Interruptor da posição da Borboleta fechada TA? (Incorporada ao Sensor da Posição da Borboleta)


Testando

1- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 0,1mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais comparar com a tabela abaixo.

2- Ignição desligada desconecte o Multi-plug do Interruptor da Posição da Borboleta TP ensira uma lamina de 0,6mm no parafuso de regulagem e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência entre os terminais comparar com a tabela abaixo.

Tabela

Terminai                 Lamina de Calibragem                   Resistência
IDL & E                             0,1mm                                            Zero
IDL & E                             0,6mm                                           Infinita

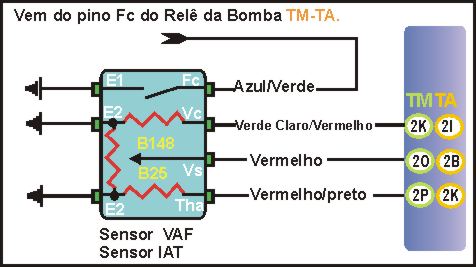

9) - Como Testar Sensor do Volume de Ar VAF? (Esta incorporado ao Sensor de Temperatura do AR)


Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor VAF faça o FLAP operar caso o FLAP esteja emperrado ou duro limpar as crostas e sujeiras com Solvente.

2 - Ignição desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais opere o FLAP e cheque a resistência e compare com a tabela abaixo.

Tabela

Terminais                 Condição                            Resistência
E2 & VC                           -                                        200 a 400W
E2 & VS                 FLAP Fechado                       20 a 600W
E2 & VS                 FLAP Aberto                         600 a 1000W
E1 & FC                FLAP Fechado                           Infinita
E1 & FC                  FLAP Aberto                                Zero


Checando conexão Terra

Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais e terra confira com a tabela abaixo.

Tabela

Terminais                                                                     Resistência
Fios Preto/Verde Claro & Terra                                    Zero
Fios Marrom/Preto & Terra                                            Zero

Suprimento de Voltagem

Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor VAF e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais e terra confira com a tabela abaixo.

Tabela

Terminais                                                                Voltagem
4(Verde Claro/Vermelho & Terra          5 V Aproximadamente

10) - Como testar o Sensor de Temperatura do Ar?(Incorpora o Sensor de Volume de Ar VAF)


Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor IAT e com um MULTITESTE DIGITAL no modo Ohmímetro checar a Resistência nos terminais e terra confira com a tabela abaixo.

Tabela

Terminais                   Temperatura                          Resistência
E2 & THA                        20ºC                                  2210 a 2680W
E2 & THA                        60ºC                                    493 a 667W

11) - Como Testar o Atuador ISC de Marcha Lenta?


Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor ISC e com um MULTITESTE DIGITAL no modo Ohmímetro checar a Resistência nos terminais e terra confira com a tabela abaixo.

Tabela

Resistência                                                                 11 a 13 W

12) - Como Testar a Válvula de ar Adicional?


Testando

1 - Drenar o sistema de refrigeração e remover a Válvula Adicional de Ar  resfriar a agua deixar próxima a 0 Graus e adicione ar quente e verefique (1) o funcionamento e veja se a válvula se move em direção da seta (2).

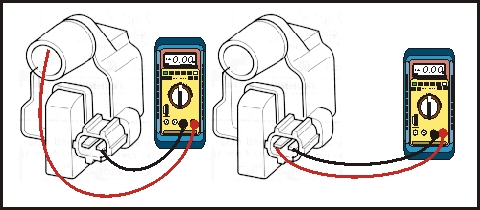

13) - Como testar a Bobina de Ignição?




Testando

1 - Ignição desligada desconecte o Multi-plug da Bobina de Ignição e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminal 2 fio Azul e terra que deverá ter a Voltagem da Bateria.

2 - Ignição desligada desconecte o Multi-plug da Bobina de Ignição e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência Primária que deverá ser de 0,8 a 1,0W .

3 - Ignição desligada desconecte o Multi-plug da Bobina de Ignição e desconecte o cabo de alta tensão com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência Secundária que deverá ser de 10000 a 16000W .

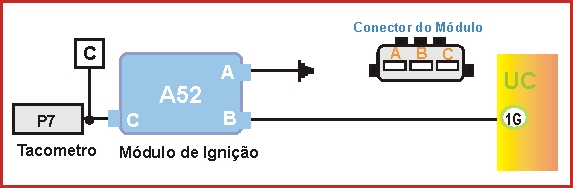

14) - Como testar o Módulo de Ignição?


Testando

1 - Ignição desligada desconecte o Multi-plug do Módulo de Ignição e com um MULTITESTE DIGITAL no modo Ohmímetro checar a Resistência no terminal B e terra deve Ter ZeroW

2 - Ignição desligada, não desconecte o Multi-plug, e tenha acesso ao Multi-plug do Módulo de Ignição, de partida no motor, e com uma PONTA DE PROVA nos terminais B & C o LED deverá piscar.

3 - Ignição desligada, desconecte o Multi-plug, do Módulo de Ignição, de partida no motor, e com uma PONTA DE PROVA nos terminais B & C o LED deverá piscar se não piscar checar fio do Sensor de Rotação.

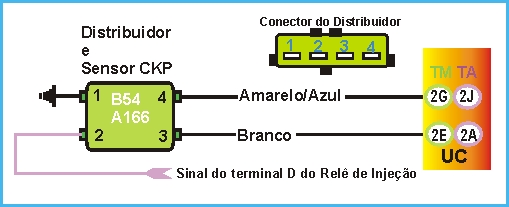

15) - Como testar o Sensor de Rotação CKP?


Testando

1 - Ignição desligada desconecte o Multi-plug do Sensor CKP e com um MULTITESTE DIGITAL no modo Ohmímetro checar a Resistência no terminal 1 Fio Preto/Verde e terra deve Ter ZeroW

2 - Ignição desligada desconecte o Multi-plug do Sensor CKP e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminal 2 fio Branco/Vermelho e terra que deverá ter a Voltagem da Bateria se a Voltagem não for a especificada checar fios e Relês.

3 - Ignição desligada, não desconecte o Multi-plug, do Sensor CKP, de partida no motor, e com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem no terminal 3 fio branco e terra que deve ser de 1,5 V aproximadamente.

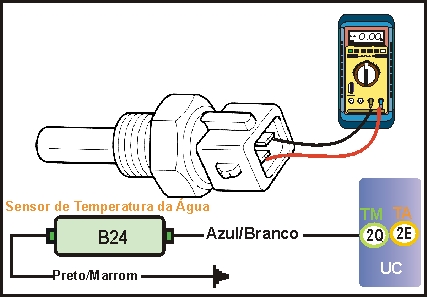

16) - Como testar o Sensor de Temperatura da Água ECT?


Testando

1 - Ignição Desligada desconecte o Multi-plug do Sensor ECT, alivie a pressão residual do sistema de refrigeração, remova o Sensor ECT, e imirja o Sensor num liquido com temperatura especificada e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais e conferir com a tabela abaixo.

Tabela

Temperatura                                                                Resistência
20ºC                                                                              2200 a 2700W
40ºC                                                                              1000 a 1300W
60ºC                                                                               500 a 650W
80ºC                                                                                290 a 350W

17) - Como testar o Sensor de Oxigênio O2S?


Testando

1 - Ignição desligada, faça o motor chegar a temperatura normal de operação, desconecte o Multi-plug do Sensor O2S e de partida no motor deixe funcionar a 3000rpm depois em marcha lenta com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem no terminal do Sensor e terra e checar com a tabela abaixo.

Tabela

Condição                                                                            Voltagem
3000rpm                                                                    0,55V Aproximada.
Marcha Lenta                                                         0,1 a 0,9V flutuando

18) - Como Testar a Válvula de Canister EVAP?


Testando

1 - Ignição desligada, desconecte o Multi-plug da Válvula de Canister EVAP, checar se não a vazamento de ar nas portas e conecte voltagem da bateria nos terminais da Válvula de Canister checar o funcionamento do ar nas portas.

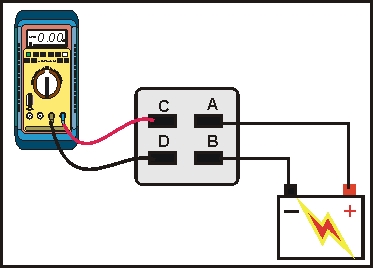

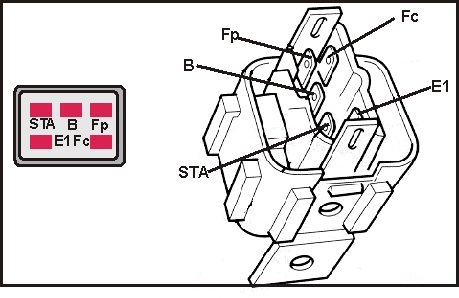

19) - Como testar o Relê Principal?


Testando

1 - Ignição desligada, remova o relê, checar a resistência nos terminais do relês, conecte suprimento de Voltagem e com um MULTITESTE DIGITAL checar a resistência nos terminais do Relê e confira com a tabela abaixo.

Tabela

Terminais                    Condição                                  Resistência
C & D                    Voltagem Desconectada                     Infinita
C & D                     Voltagem Conectada                              Zero
+ Bateria terminal A
- Bateria terminal B

Checando suprimento de Voltagem

Testando

1 - Ignição ligada o Relê deverá Operar se o Relê não operar checar os Fuziveis, Ignição desligada remova o relê e com um MULTITESTE DIGITAL no modo Voltímetro checar a voltagem dos terminais do Relê agora com a ignição ligada repetir o mesmo teste conferir com a tabela abaixo

Tabela

Terminais                     Condição                                     Voltagem
C & Terra                  Ignição desligada             Voltagem da Bateria
A & Terra                   Ignição Ligada                   Voltagem da Bateria

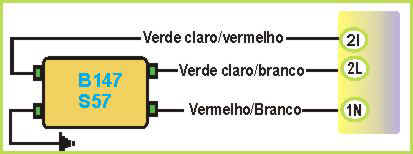

20) - Como testar o Relê da Bomba de Combustível?


Testando

1 - Ignição desligada, Remova o Relê da Bomba de Combustível e com MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais do Relê e confira com a tabela abaixo

Tabela

Terminais                                                                       Resistência
STA & E1                                                                         21 a 43W
B & FC                                                                          109 a 226W
B & FP                                                                               Infinita

Checando Operação

Testando

1 - Ignição desligada, remova o relê, checar a resistência nos terminais do relês, conecte suprimento de Voltagem e com um MULTITESTE DIGITAL checar a resistência nos terminais do Relê e confira com a tabela abaixo.

Tabela

Terminais                       Condição                           Resistência
B & FP                  Voltagem Desconectada                 Infinita
B & FP                   Voltagem Conectada                         Zero
+ Bateria terminal B
- Bateria terminal FC
+ Bateria terminal STA
- Bateria terminal E1

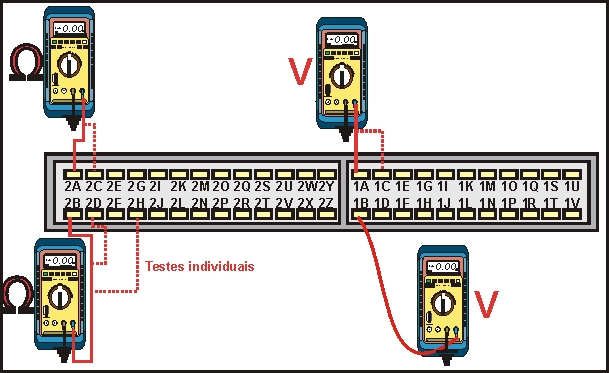

21) - Como testar alimentação da UC Cambio Mecânico?


Testando

1 - Ignição desligada desconecte o Multi-plug da UC com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos terminais e terra repetir o teste com a Ignição Ligada e também com o motor em funcionamento caso não confira com a tabela abaixo checar os fios e Relês

Tabela

Terminais                        Condição                                Voltagem
1A & Terra                Ignição desligada            Voltagem da Bateria
1B & Terra               Ignição Ligada                   Voltagem da Bateria
1C & Terra           Motor Funcionando           10V aproximadamente

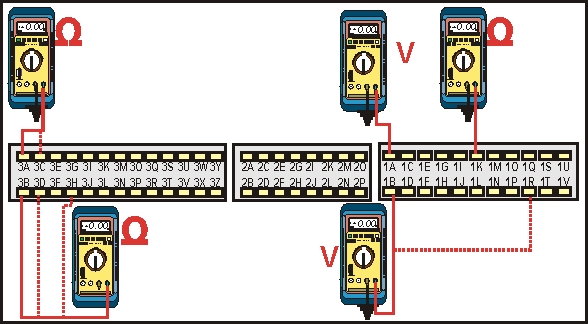

22) - Como testar alimentação da UC Cambio Automático?


Testando

1 - Ignição desligada desconecte o Multi-plug da UC com um MULTITESTE DIGITAL no modo Voltímetro checar a Voltagem nos Terminais e terra repetir o teste com a Ignição Ligada e também com o motor em funcionamento caso não confira com a tabela abaixo checar os fios e Relês

Tabela

Terminais                      Condição                                       Voltagem
1A & Terra                 Ignição desligada           Voltagem da Bateria
1B & Terra                 Ignição Ligada                 Voltagem da Bateria
1C & Terra                Motor Funcionando      10V aproximadamente
1R & Terra               Motor Funcionando       10V aproximadamente

Checando Conexão Terra

Testando

1 - Ignição Desligada, desconecte o Multi-plug da UC e com um MULTITESTE DIGITAL no modo Ohmímetro checar a resistência nos terminais do Relês e comparar com a tabela abaixo

Tabela Cambio Mecânico

Terminais                                                                     Resistência
2A & Terra                                                                        Zero
2B & Terra                                                                       Zero
2C & Terra                                                                       Zero
2D & Terra                                                                       Zero
2H & Terra Califórnia                                                   Zero

Tabela Cambio Automática

Terminais                                                                         Resistência
3A & Terra                                                                             Zero
3B & Terra                                                                             Zero
3C & Terra                                                                             Zero
3D & Terra                                                                             Zero
3K & Terra Califórnia                                                          Zero

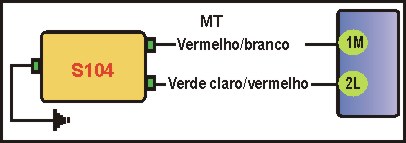

23) - Como Testar o Sensor de Velocidade VSS?


Testando

1 - Ignição desligada, não desconecte o Multi-plug acesse os terminais da UC e com um MULTITESTE DIGITAL no modo Voltímetro, desconecte o cabo do velocímetro e gire o cabo do Velocímetro e cheque a voltagem no terminal 1M & terra que deverá ser de 0 a 7 V Flutuando.

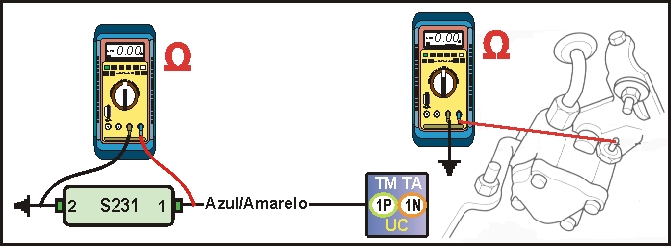

24) - Como testar o Interruptor de pressão da direção Hidráulica PSP?


Testando

1 - Ignição desligada, desconecte o Multi-plug do interruptor de partida no motor e deixe funcionar em marcha lenta e com um MULTITESTE DIGITAL checar a resistência nos terminais do Interruptor PSP e comparar com a tabela abaixo

Tabela

Terminais                     Condição                              Resistência
1 & terra                  Girando para Direita                     Infinita
1 & terra                  Girando para esquerda                 Zero

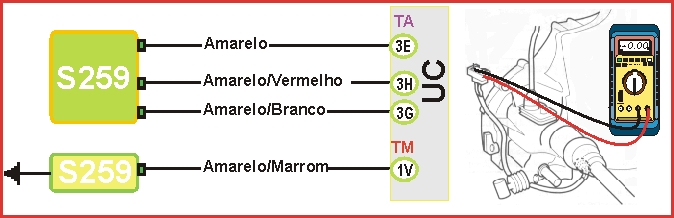

25) - Como testar o Interruptor do cambio Posição neutra Transmissão Mecânica NP?


Testando

1 - Ignição desligada, desconecte o Multi-plug do interruptor NP e com um MULTITESTE DIGITAL checar a resistência nos terminais do Interruptor NP e comparar com a tabela abaixo

Tabela

Posição do Seletor                                                  Resistência
Neutra                                                                                Zero
Outra Posição                                                              Infinita

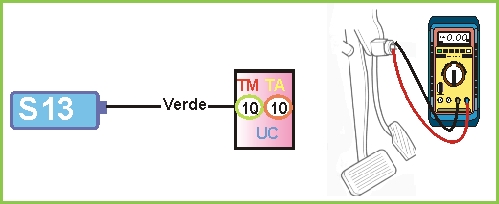

26) - Como testar o Interruptor do Pedal de Freio BPP?


Testando

1 - Ignição desligada, desconecte o Multi-plug do interruptor BPP e com um MULTITESTE DIGITAL checar a resistência nos terminais do Interruptor BPP e comparar com a tabela abaixo

Tabela

Posição do Pedal                                                      Resistência
Pisando                                                                           Infinita
Retornando                                                                      Zero

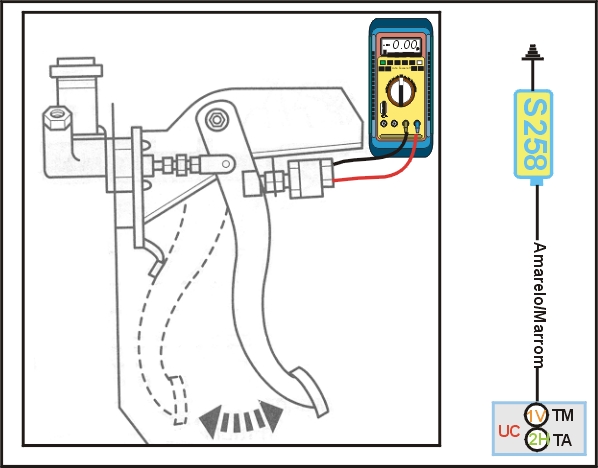

27) - Como testar o interruptor do pedal de Embreagem CPP?


Testando

1 - Ignição desligada, desconecte o Multi-plug do interruptor CPP e com um MULTITESTE DIGITAL checar a resistência nos terminais do Interruptor CPP e comparar com a tabela abaixo

Tabela

Posição do Pedal                                                       Resistência
Pisando                                                                           Infinita
Retornando                                                                     Zero
